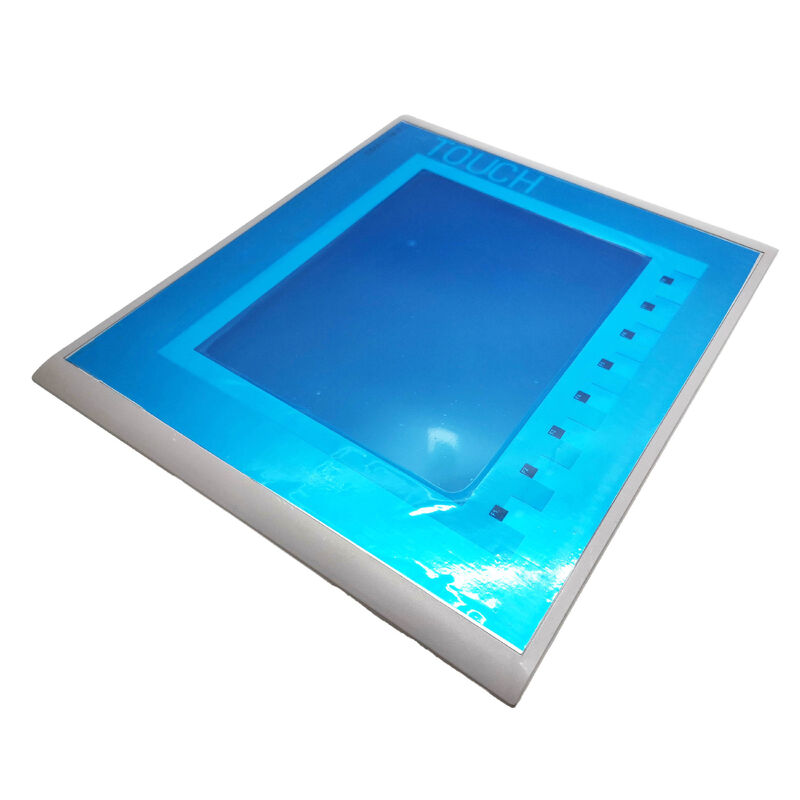

Siemens 6AV6647-0AE11-3AX0 | SIMATIC HMI KTP1000 Basic Color DP — 10.4" TFT 640×480, 256 Colors, Key/Touch, MPI/PROFIBUS DP, 24V DC, IP65

সংক্ষিপ্ত বিবরণ

The Siemens 6AV6647-0AE11-3AX0 হল KTP1000 Basic Color DP — Siemens-এর SIMATIC Basic Panel রেঞ্জের একটি 10.4-ইঞ্চি হিউম্যান-মেশিন ইন্টারফেস প্যানেল, যা শিল্প অপারেটর স্টেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে একটি কালার ডিসপ্লে এবং টাচ ও কী উভয় অপারেশন প্রয়োজন, MPI বা PROFIBUS DP-ভিত্তিক PLC সিস্টেমের সাথে সংযোগের জন্য।

এটি KTP1000 Basic সিরিজের PROFIBUS DP ভ্যারিয়েন্ট; সংশ্লিষ্ট PROFINET ভ্যারিয়েন্টের একটি ভিন্ন পার্ট নম্বর রয়েছে।

প্যানেলের নামকরণে "Basic" শব্দটি SIMATIC HMI হায়ারার্কিতে এর অবস্থান প্রতিফলিত করে: এটি Siemens-এর প্যানেল পোর্টফোলিওর এন্ট্রি টায়ার দখল করে, Comfort Panel রেঞ্জের নিচে, কিন্তু এটি মূল HMI ফাংশনগুলি সরবরাহ করে যা বেশিরভাগ মেশিন-লেভেল অপারেটর স্টেশনগুলির প্রয়োজন: প্রসেস ভ্যালু ডিসপ্লে, অ্যালার্ম ইন্ডিকেশন, রেসিপি ম্যানেজমেন্ট, রিপোর্টিং এবং ট্রেন্ডিং, একটি কনফিগারেশন এনভায়রনমেন্টের মাধ্যমে যা উচ্চ-প্রান্তের প্যানেলগুলির মতো একই WinCC সফ্টওয়্যার টুলচেইন শেয়ার করে।

এই শেয়ার্ড কনফিগারেশন অ্যাপ্রোচ মানে হল KTP1000 Basic-এ শুরু হওয়া একটি প্রজেক্টের স্ক্রিন ডিজাইন তুলনামূলকভাবে কম রিওয়ার্কের সাথে Comfort Panel-এ মাইগ্রেট করা যেতে পারে যদি প্রয়োজনীয়তা বৃদ্ধি পায়।

10.4 ইঞ্চি আকারে, KTP1000 মেশিন কন্ট্রোল প্যানেলগুলিতে স্বাভাবিকভাবে ফিট করে যেখানে অপারেটরের একাধিক প্রসেস ভ্যালু একযোগে দেখার প্রয়োজন হয় — একটি কনভেয়র সিস্টেমের জোন স্ট্যাটাস, একটি প্যাকেজিং মেশিনের প্রোডাক্ট কাউন্ট এবং স্পিড, অথবা একটি মেশিন টুলের অ্যাক্সিস পজিশন এবং প্রোগ্রাম স্ট্যাটাস — একাধিক স্ক্রিনের মাধ্যমে স্ক্রোল করার প্রয়োজন ছাড়াই।

এই ডিসপ্লে আকারে 640×480 পিক্সেল রেজোলিউশন সাধারণ অ্যাম্বিয়েন্ট ইন্ডাস্ট্রিয়াল লাইটিংয়ে আরামদায়ক টেক্সট এবং গ্রাফিক পঠনযোগ্যতা প্রদান করে, প্যানেলের ফ্যাক্টরি সেটিংসের বাইরে অতিরিক্ত ডিসপ্লে ব্রাইটনেস ছাড়াই।

ডিসপ্লের নিচে একটি 8-কী সফটকী রো এবং ডিসপ্লের উপর ফুল টাচস্ক্রিন ক্ষমতা অপারেটরদের একই প্যানেলের জন্য দুটি ইন্টারঅ্যাকশন মোড দেয়।

গ্লাভস পরা পরিবেশে বা যেখানে কম্পন টাচকে কঠিন করে তোলে সেখানে কীপ্যাড অপারেশন পছন্দ করা হয়; অপারেটর অ্যাক্সেস শর্তাবলী পরিষ্কার এবং স্থিতিশীল থাকলে প্যারামিটার এন্ট্রি এবং নেভিগেশনের জন্য টাচস্ক্রিন ইন্টারঅ্যাকশন দ্রুততর হয়।

যেকোনো মোড স্বাধীনভাবে সম্পূর্ণ ইন্টারফেস নিয়ন্ত্রণ করতে পারে।

মূল স্পেসিফিকেশন

MPI এবং PROFIBUS DP — দুটি প্রোটোকল, একটি ইন্টারফেস

The -0AE11 সাফিক্স KTP1000-এর MPI/PROFIBUS DP কমিউনিকেশন ভ্যারিয়েন্টকে নির্দেশ করে। উভয় প্রোটোকল প্যানেলের একই ফিজিক্যাল RS 485 কানেক্টর শেয়ার করে — প্রোটোকলটি প্যানেল কনফিগারেশনে নির্বাচন করা হয়।

এই ডুয়াল-প্রোটোকল ফিজিক্যাল ইন্টারফেস Siemens-এর Basic Panel DP রেঞ্জের মধ্যে সাধারণ এবং পুরানো MPI-ভিত্তিক প্রোগ্রামিং এবং কমিউনিকেশন মডেল (S7-300 CPU-এর সাথে ব্যবহৃত) এবং PROFIBUS DP ফিল্ডবাস আর্কিটেকচারের মধ্যে রূপান্তর সময়কে প্রতিফলিত করে যা ডিস্ট্রিবিউটেড I/O সংযোগের জন্য স্ট্যান্ডার্ড হয়ে উঠেছে।

ব্যবহারিক ইনস্টলেশন শর্তে, S7-300 CPU চালিত বেশিরভাগ মেশিন কনফিগারেশন এবং রানটাইম কমিউনিকেশনের জন্য CPU-এর MPI পোর্টের সাথে MPI-এর মাধ্যমে KTP1000 DP সংযোগ করবে। আরও জটিল আর্কিটেকচারযুক্ত মেশিনগুলিতে যেখানে HMI কে I/O ডিভাইসগুলির পাশাপাশি PROFIBUS নেটওয়ার্কে বসতে হবে, সেখানে প্যানেলটিকে CPU-এর DP ইন্টারফেসের একটি PROFIBUS মাস্টার হিসাবে সংযোগ করা যেতে পারে।

এই কানেক্টরে উপলব্ধ RS 422 ইন্টারফেস, Modbus RTU কমিউনিকেশন সক্ষম করে তৃতীয় পক্ষের কন্ট্রোলারগুলির সাথে যারা Modbus কে তাদের সিরিয়াল প্রোটোকল হিসাবে ব্যবহার করে।

এটি মাল্টি-ভেন্ডর মেশিন ইনস্টলেশনে ব্যবহৃত হয় যেখানে HMI নন-Siemens PLC সিস্টেমগুলির জন্য অপারেটর ইন্টারফেস হিসাবে কাজ করে।

WinCC Flexible এবং TIA Portal কনফিগারেশন

6AV6647-0AE11-3AX0 WinCC Flexible যুগে মুক্তি পেয়েছিল এবং এর প্রাথমিক কনফিগারেশন সফ্টওয়্যার হল WinCC Flexible 2008 SP2 Compact বা উচ্চতর।

এটি প্রাথমিক TIA Portal (STEP 7 Basic V11, WinCC Basic V11)-এও কনফিগারযোগ্য, যদিও এর পরবর্তী সংস্করণগুলিতে TIA Portal-এ মাইগ্রেশন KTP প্যানেল রিফ্রেশ সাইকেল চালু করেছিল যা শেষ পর্যন্ত DP-ইন্টারফেস KTP1000 Basic-কে TIA-নেটিভ প্যানেলের পক্ষে বন্ধ করে দেয়।

KTP1000 DP-এর জন্য WinCC Flexible-এ কনফিগার করা প্রজেক্টগুলি TIA Portal WinCC-তে মাইগ্রেট করা যেতে পারে যদি একটি বর্তমান-প্রজন্মের প্যানেলে হার্ডওয়্যার আপগ্রেড করা হয়, TIA Portal মাইগ্রেশন টুল ব্যবহার করে স্ক্রিন ডিজাইন, অ্যালার্ম কনফিগারেশন এবং রেসিপি ডেটা সংরক্ষণ করে।

ইনস্টলেশন এবং মাউন্টিং

প্যানেলটি একটি ফ্ল্যাট প্যানেল সারফেসে একটি কাটআউটে মাউন্ট করা হয়, ইউনিট সহ সরবরাহ করা মাউন্টিং ক্লিপগুলি দ্বারা সুরক্ষিত।

কাটআউটের মাত্রা হল 299mm × 227mm। কাটআউটে সর্বোচ্চ প্যানেল উপাদানের পুরুত্ব হল 4mm।

সামনের মুখের IP65 রেটিং মানে প্যানেলের ডিসপ্লে এবং বেজেল ধুলো প্রবেশ এবং জলের জেট থেকে সিল করা হয়েছে — কুল্যান্ট স্প্রে, পরিষ্কারের জল বা ধুলোময় মেশিনিং পরিবেশের সংস্পর্শে আসা মেশিন অপারেটর প্যানেলগুলির জন্য স্ট্যান্ডার্ড।

পিছনের মুখ (IP20) তরল বা পরিবাহী ধুলোর সংস্পর্শে আসার জন্য নয়।

উল্লম্ব ইনস্টলেশন হল 0 থেকে 50°C অপারেটিং তাপমাত্রা সীমার জন্য নির্দিষ্ট ওরিয়েন্টেশন।

উল্লম্ব থেকে 35° পর্যন্ত কোণে মাউন্ট করা হলে, অপারেটিং তাপমাত্রা সীমা হ্রাস পেতে পারে — উল্লম্ব নয় এমন মাউন্টিং কোণে ডিরেটিং কার্ভের জন্য প্যানেলের ইনস্টলেশন ম্যানুয়ালটি দেখুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: KTP1000 Basic Color DP অক্টোবর ২০২২ সালে বন্ধ হয়ে গেছে। প্রস্তাবিত বর্তমান-প্রজন্মের প্রতিস্থাপন কী?

Siemens-এর KTP1000 Basic Color DP-এর বর্তমান প্রতিস্থাপন SIMATIC HMI Basic Panel Generation 2 বা KTP1000 Basic PN সিরিজের মধ্যে রয়েছে, যা প্রয়োজনীয় ইন্টারফেসের উপর নির্ভর করে।

PROFIBUS DP কানেক্টিভিটির জন্য, বর্তমান Siemens সুপারিশগুলির মধ্যে একটি ইন্টারফেস কনভার্টার বা PROFINET-এ মাইগ্রেশন অন্তর্ভুক্ত রয়েছে, কারণ বর্তমান-প্রজন্মের Basic Panel গুলি PROFINET কমিউনিকেশনের উপর দৃষ্টি নিবদ্ধ করে।

সরাসরি প্রতিস্থাপন সোর্সিংয়ের জন্য, আফটারমার্কেট ডিকমিশন করা মেশিনগুলি থেকে পরীক্ষিত KTP1000 DP ইউনিট বহন করে।

প্রশ্ন ২: KTP1000 DP কি একই MPI নেটওয়ার্কে একাধিক PLC-এর সাথে একই সাথে যোগাযোগ করতে পারে?

একটি MPI নেটওয়ার্কে, KTP1000 কে একটি মনোনীত PLC CPU-এর সাথে এর প্রাথমিক কন্ট্রোলার হিসাবে যোগাযোগ করার জন্য কনফিগার করা যেতে পারে।

MPI একটি মাল্টি-পয়েন্ট বাস যা একাধিক নোডকে অনুমতি দেয়, কিন্তু KTP1000 Basic প্যানেলটি একটি একক-মাস্টার HMI ডিভাইস হিসাবে ডিজাইন করা হয়েছে যা একবারে একটি কনফিগার করা PLC-এর সাথে যোগাযোগ বজায় রাখে।

মাল্টি-কন্ট্রোলার অ্যাপ্লিকেশনগুলির জন্য, পৃথক স্ক্রিন অবজেক্টগুলি বিভিন্ন কন্ট্রোলার থেকে ট্যাগগুলির সাথে লিঙ্ক করা যেতে পারে, তবে এর জন্য WinCC Flexible-এ সতর্ক কনফিগারেশন প্রয়োজন এবং MPI নেটওয়ার্কের কমিউনিকেশন ল্যাটেন্সি সীমাবদ্ধতার সাপেক্ষে।

প্রশ্ন ৩: প্যানেলের ব্যাকলাইট MTBF 50,000 ঘন্টা। অপারেশনালি এর মানে কী?

25°C তাপমাত্রায় 50,000 ঘন্টা হল সেই রেফারেন্স তাপমাত্রায় LED ব্যাকলাইটের জন্য ব্যর্থতার মধ্যে গড় সময়ের পরিসংখ্যানগত গড়। 25°C এর উপরে সাধারণ মেশিন অপারেটিং তাপমাত্রায়, MTBF হ্রাস পায়।

ধারাবাহিক 24/7 অপারেশনে, 50,000 ঘন্টা প্রায় 5.7 বছরের অপারেটিং সময়কে প্রতিনিধিত্ব করে ব্যাকলাইট পরিসংখ্যানগতভাবে তার নির্ভরযোগ্যতা মধ্যবিন্দুতে পৌঁছানোর আগে।

বাস্তবে, ব্যাকলাইট ডিমিং একটি ধীর প্রক্রিয়া, এবং ব্যর্থতার পরে প্রতিক্রিয়াশীল প্রতিস্থাপনের পরিবর্তে ব্যর্থতার আগে পরিকল্পিত রক্ষণাবেক্ষণ প্রতিস্থাপন — সমালোচনামূলক অপারেটর স্টেশনগুলির জন্য প্রস্তাবিত পদ্ধতি।

প্রশ্ন ৪: এই প্যানেলটি কি বাইরের অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে যেখানে সূর্যালোক পঠনযোগ্যতা প্রয়োজন?

KTP1000 Basic Color DP অভ্যন্তরীণ শিল্প ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। 256-কালার TFT ডিসপ্লে একটি উচ্চ-উজ্জ্বলতার ধরণ নয়, এবং সরাসরি সূর্যালোক উল্লেখযোগ্য প্রতিফলিত গ্লেয়ার সৃষ্টি করে যা পঠনযোগ্যতা হ্রাস করে।

বাইরের ইনস্টলেশনের জন্য প্যানেলের উপর একটি সানশেড/হুড, একটি অ্যান্টি-রিফ্লেকশন স্ক্রিন প্রোটেক্টর, বা একটি উচ্চ-উজ্জ্বলতার ডিসপ্লে ভ্যারিয়েন্টের প্রয়োজন।

IP65 ফ্রন্ট-ফেস রেটিং বৃষ্টি এবং ধুলো থেকে সুরক্ষা প্রদান করে, কিন্তু ডিসপ্লে ব্রাইটনেস বাইরের ব্যবহারের জন্য সীমাবদ্ধতা।

প্রশ্ন ৫: KTP1000 Basic প্যানেল একই সাথে কতগুলি অ্যালার্ম বার্তা পরিচালনা করতে পারে?

KTP1000 Basic প্যানেল WinCC Flexible কনফিগারেশনের মাধ্যমে অ্যালার্ম হ্যান্ডলিং সমর্থন করে। Basic প্যানেল আর্কিটেকচারে, অ্যালার্ম বাফার আকার এবং একই সাথে সক্রিয় অ্যালার্ম সংখ্যা এই ডিভাইস ক্লাসের জন্য WinCC Flexible-এ সংজ্ঞায়িত কনফিগারেশন সীমা দ্বারা নির্ধারিত হয়।

প্রজেক্ট কম্পাইলার নির্দেশ করবে যদি অ্যালার্ম কনফিগারেশন ডিভাইসের মেমরি বা প্রসেসিং সীমা অতিক্রম করে।

দীর্ঘ ইতিহাস বাফার সহ ব্যাপক অ্যালার্ম পরিচালনার জন্য অ্যাপ্লিকেশনগুলির জন্য, SIMATIC Comfort Panel রেঞ্জ বৃহত্তর অ্যালার্ম বাফার ক্ষমতা এবং আরও পরিশীলিত অ্যালার্ম পরিচালনার বৈশিষ্ট্য সরবরাহ করে।
