6AV6647-0AC11-3AX1 টাচ স্ক্রিন আসল নতুন 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 টাচ স্ক্রিন আসল নতুন 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 টাচ স্ক্রিন আসল নতুন 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 টাচ স্ক্রিন আসল নতুন 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 টাচ স্ক্রিন আসল নতুন 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 টাচ স্ক্রিন আসল নতুন 6AV66470AC113AX1

6AV6647-0AC11-3AX1 টাচ স্ক্রিন আসল নতুন 6AV66470AC113AX1

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Siemens
সাক্ষ্যদান CE RoHS
মডেল নম্বার 6AV6 647-0AC11-3AX1
পণ্যের বিবরণ
মডেল নম্বার:
6AV6 647-0AC11-3AX1
ব্র্যান্ড:
সিমেন্স
পণ্যের ধরন:
এইচএমআই বেসিক প্যানেল
সিরিজ:
सिमेटिक एचएमआई बेसिक पैनल
প্রদর্শনের ধরন:
টিএফটি
পর্দার আকার:
6 ইঞ্চি / 5.7 ইঞ্চি ডিসপ্লে ক্লাস
প্রদর্শন রং:
256 রং
অপারেশন মোড:
কী এবং স্পর্শ অপারেশন
ওয়ারেন্টি:
এক বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1
মূল্য
USD 800-1000 / piece
প্যাকেজিং বিবরণ
মূল প্যাকেজিং
ডেলিভারি সময়
2 দিন
পরিশোধের শর্ত
D/A, L/C, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা
প্রতিদিন 100 পিসি
পণ্য বিবরণ
6AV6647-0AC11-3AX1 টাচ স্ক্রীন জেনুইন নতুন 6AV66470AC113AX1
পণ্য ওভারভিউ
6AV6647-0AC11-3AX1 | SIMATIC KTP600 বেসিক কালার ডিপি -- 5.7" TFT / 256 কালার / PROFIBUS DP / 24VDC / টাচ + কী অপারেশন
KTP600 -- কমপ্যাক্ট PROFIBUS-সংযুক্ত HMI-এর জন্য প্রবেশ বিন্দু

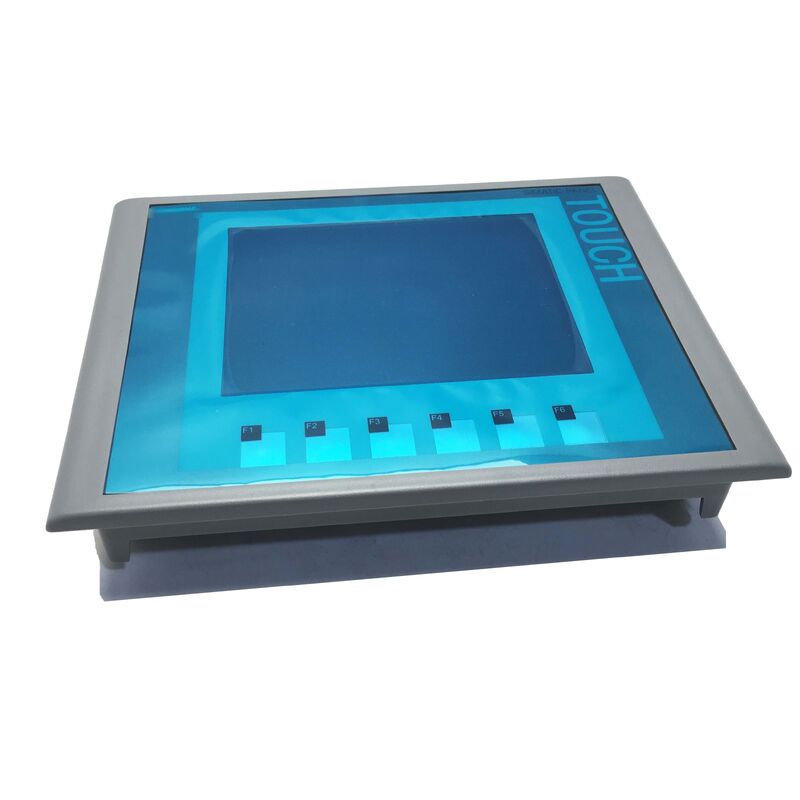

SIMATIC KTP600 Basic Color DP হল একটি কমপ্যাক্ট অপারেটর প্যানেল যা PROFIBUS DP-ভিত্তিক কন্ট্রোল সিস্টেমে মেশিন-লেভেল ভিজ্যুয়ালাইজেশনের জন্য ডিজাইন করা হয়েছে। "KTP" উপাধিটি দ্বৈত-ইনপুট নকশাকে প্রতিফলিত করে: প্যানেলটি TFT স্ক্রিনে স্পর্শ ইনপুট এবং শারীরিক ফাংশন কী প্রেস উভয়ই গ্রহণ করে -- প্রদর্শনের নীচে ছয়টি ফাংশন কী অপারেটরদের জন্য স্পর্শকাতর বোতাম এন্ট্রি প্রদান করে যারা শারীরিক নিয়ন্ত্রণ পছন্দ করে বা গ্লাভড পরিবেশে কাজ করে।
PROFIBUS DP ইন্টারফেস PROFIBUS নেটওয়ার্কের সাথে সরাসরি সংযোগ করে, প্যানেলটিকে যেকোনো DP মাস্টারের সাথে যোগাযোগ করার অনুমতি দেয় -- একটি SIMATIC S7-300, S7-400, বা সামঞ্জস্যপূর্ণ DP স্লেভ। কোন অতিরিক্ত নেটওয়ার্ক গেটওয়ে প্রয়োজন নেই. প্যানেলটি I/O ডিভাইস এবং ড্রাইভের পাশাপাশি PROFIBUS রিং-এ একটি নোডে পরিণত হয়।
কী স্পেসিফিকেশন
প্যারামিটার মান
প্রদর্শন 5.7" TFT
রেজোলিউশন QVGA 320 × 240
রং 256
প্রদর্শন এলাকা 115.2 × 86.4 মিমি
ইন্টারফেস স্পর্শ + 6 ফাংশন কী
নেটওয়ার্ক প্রফিবাস ডিপি
সরবরাহ 24VDC (19.2-28.8V)
কারেন্ট 0.35A রেট করা হয়েছে
ইনরাশ (I²t) 0.5 A²*s
256 রঙে 5.7" TFT -- মেশিন প্যানেলের জন্য কমপ্যাক্ট ভিজ্যুয়ালাইজেশন
5.7-ইঞ্চি TFT স্ক্রিনটি প্যানেলের পিছনে ন্যূনতম গভীরতার সাথে একটি স্ট্যান্ডার্ড মেশিন কন্ট্রোল ক্যাবিনেট প্যানেলের কাটআউটে ফিট করে। 115.2 মিমি চওড়া এবং 86.4 মিমি লম্বা, সক্রিয় ডিসপ্লে এরিয়া একটি স্ট্যাটাস স্ক্রীন, অ্যালার্ম ডিসপ্লে এবং প্যারামিটার ইনপুটগুলির জন্য যথেষ্ট বড় একটি সম্পূর্ণ শিল্প পিসি-আকার খোলার প্রয়োজন ছাড়াই।
256-রঙের TFT বেশিরভাগ মেশিন HMI অ্যাপ্লিকেশনের জন্য পর্যাপ্ত রঙের পার্থক্য সহ প্রসেস গ্রাফিক্স, অ্যালার্ম স্থিতি সূচক এবং প্রবণতা প্রদর্শন করে। ইনস্টলেশনের জন্য যেগুলি পূর্বে অক্ষর-ডিসপ্লে প্যানেল বা লিগ্যাসি একরঙা HMI ব্যবহার করত, KTP600 একই প্যানেলের স্থানের মধ্যে তথ্য ঘনত্ব এবং পাঠযোগ্যতার ক্ষেত্রে উল্লেখযোগ্য উন্নতি প্রদান করে।
অ্যাপ্লিকেশন দৃশ্যকল্প
  • SIMATIC S7-300 মেশিন কন্ট্রোল প্যানেল:একটি উত্পাদন মেশিন PROFIBUS DP সহ একটি S7-300 ব্যবহার করে। 6AV6647-0AC11-3AX1 স্থানীয় অপারেটর প্যানেল হিসাবে সংযোগ করে -- স্টার্ট/স্টপ/রিসেট অপারেশনের জন্য ফাংশন কী সহ বর্তমান ব্যাচ গণনা, মেশিনের গতি এবং সক্রিয় অ্যালার্ম প্রদর্শন করে।
  • লিগ্যাসি HMI প্রতিস্থাপন:একটি পুরানো PROFIBUS-সংযুক্ত টেক্সট-ডিসপ্লে প্যানেল চালানোর একটি মেশিন টুলের জন্য একটি HMI আপগ্রেড প্রয়োজন। KTP600 পুরানো প্যানেলটিকে একই কাটআউটে প্রতিস্থাপন করে, সিমেটিক উইনসিসি নমনীয় মূল স্ক্রীন লেআউটগুলি পুনরায় তৈরি করে এবং গ্রাফিক্যাল ট্রেন্ড ডিসপ্লে যোগ করে।
  • বিতরণ করা প্রোফিবাস স্টেশন:একাধিক KTP600 প্যানেল একই PROFIBUS DP নেটওয়ার্কের সাথে বিভিন্ন মেশিন বিভাগে সংযোগ করে -- প্রতিটি প্যানেল একই DP কেবল পরিকাঠামো ভাগ করে নেওয়ার সময় তার বিভাগের জন্য প্রাসঙ্গিক PLC ডেটা ঠিকানা দেয়।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: কোন কনফিগারেশন সফ্টওয়্যার KTP600 বেসিক কালার ডিপি (6AV6647-0AC11-3AX1) এর সাথে সামঞ্জস্যপূর্ণ?
SIMATIC WinCC নমনীয় (কমপ্যাক্ট বা স্ট্যান্ডার্ড) এই প্যানেল প্রজন্মের জন্য আদর্শ কনফিগারেশন টুল। প্রকল্পটি একটি পিসিতে তৈরি করা হয়েছে, USB কেবল বা MPI/PROFIBUS প্রোগ্রামিং সংযোগের মাধ্যমে প্যানেলে ডাউনলোড করা হয়েছে। বিকল্পভাবে, WinCC সহ TIA পোর্টাল (V11 এবং পরবর্তী) পুরানো প্যানেল কনফিগারেশন থেকে মাইগ্রেশন সমর্থন করে। প্যানেলে ইনস্টল করা নির্দিষ্ট ফার্মওয়্যার সংস্করণের জন্য WinCC নমনীয় সিস্টেমের প্রয়োজনীয়তা পরীক্ষা করুন।
প্রশ্ন 2: KTP600 বেসিক কালার ডিপি কি ইথারনেট/আইপি বা PROFINET নেটওয়ার্কের সাথে সংযোগ করতে পারে?
না। "DP" উপাধি নির্দেশ করে এই প্যানেলের একমাত্র নেটওয়ার্ক ইন্টারফেস হল PROFIBUS DP। এটিতে একটি PROFINET বা শিল্প ইথারনেট পোর্ট নেই৷ ইথারনেট-সংযুক্ত এইচএমআই অ্যাপ্লিকেশনের জন্য, PROFINET প্রত্যয় সহ একটি ভিন্ন KTP বৈকল্পিক (যেমন KTP600 মৌলিক রঙ PN) প্রয়োজন। একটি ইথারনেট নেটওয়ার্কের সাথে ডিপি সংস্করণ সংযোগ করার জন্য একটি বহিরাগত গেটওয়ে বা ব্রিজিং ডিভাইস প্রয়োজন৷
Q3: KTP600-এ 6টি ফিজিক্যাল কী-এর কাজ কী?
TFT স্ক্রীনের নীচে থাকা ছয়টি ফাংশন কী (F1-F6) HMI প্রকল্পে কনফিগারযোগ্য। প্রতিটি কীকে একটি ফাংশন বরাদ্দ করা যেতে পারে -- স্টার্ট, স্টপ, অ্যাকনলেজ, নেভিগেট বা কাস্টম অ্যাপ্লিকেশন ফাংশন। এগুলি ক্ষণস্থায়ী বা ল্যাচিং অ্যাকশন হিসাবে প্রোগ্রাম করা যেতে পারে। তাদের শারীরিক প্রকৃতি তাদের শিল্প গ্লাভস ব্যবহার করে অপারেটরদের জন্য বা অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে একটি বোতাম প্রেসের স্পর্শকাতর নিশ্চিতকরণ টাচস্ক্রিন ইনপুটের চেয়ে পছন্দ করা হয়।
প্রশ্ন 4: পাওয়ার সাপ্লাই নির্বাচনের জন্য I²t ইনরাশ রেটিং 0.5 A²*s এর অর্থ কী?
I²t মান স্টার্টআপ ইনরাশ কারেন্ট পালসের শক্তিকে চিহ্নিত করে। যখন KTP600 চালিত হয়, তখন এর অভ্যন্তরীণ পাওয়ার সাপ্লাই 0.35A স্থির-অবস্থায় স্থির হওয়ার আগে একটি সংক্ষিপ্ত ঢেউ কারেন্ট টানে। একটি পাওয়ার সাপ্লাই বা সার্কিট সুরক্ষা ডিভাইসকে অবশ্যই এই 0.5 A²*s ইনরাশ সহ্য করতে হবে ট্রিপিং বা অতিরিক্ত ভোল্টেজ ড্রপ ছাড়াই। বেশিরভাগ স্ট্যান্ডার্ড DIN রেল 24VDC পাওয়ার সাপ্লাইয়ের জন্য, 0.5 A²*s স্বাভাবিক সীমার মধ্যে; একাধিক প্যানেল একটি সরবরাহ শাখা ভাগ করলে পাওয়ার সাপ্লাইয়ের ইনরাশ টলারেন্স যাচাই করুন।
প্রশ্ন 5: KTP600 বেসিক কালার ডিপি এবং KTP600 বেসিক কালার পিএন-এর মধ্যে পার্থক্য কী?
KTP600 বেসিক কালার এর DP (PROFIBUS DP) এবং PN (PROFINET) ভেরিয়েন্টগুলি একই ডিসপ্লে এবং কী লেআউট সহ 5.7-ইঞ্চি TFT প্যানেল। গুরুত্বপূর্ণ পার্থক্য হল নেটওয়ার্ক ইন্টারফেস: DP ভেরিয়েন্ট (6AV6647-0AC11-3AX1) PROFIBUS DP নেটওয়ার্কের সাথে সংযোগ করে; PN ভেরিয়েন্টটি PROFINET শিল্প ইথারনেটের সাথে সংযোগ করে। এগুলি বিনিময়যোগ্য নয় -- নেটওয়ার্ক অবকাঠামো এবং পিএলসি যোগাযোগ অবশ্যই প্যানেল বৈকল্পিকের সাথে মেলে।
6AV6647-0AC11-3AX1 টাচ স্ক্রিন আসল নতুন 6AV66470AC113AX1 0
