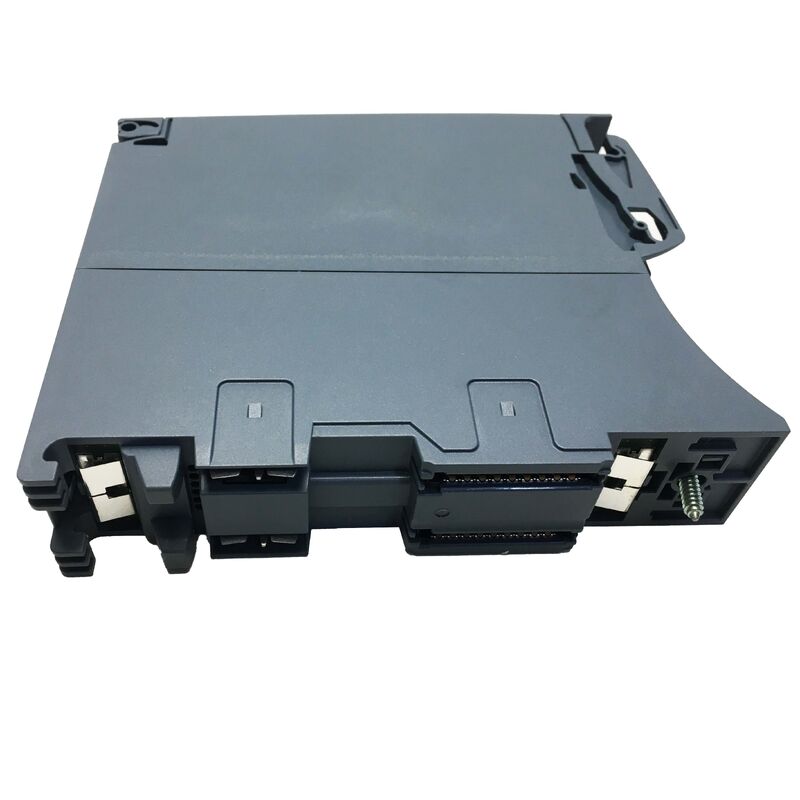

6ES7550-1AA01-0AB0 সিমেটিক S7-1500 কাউন্টার মডিউল 6ES75501AA010AB0 নতুন মূল

6ES7550-1AA01-0AB0 | Siemens SIMATIC S7-1500 TM কাউন্ট 2x24V — 2-চ্যানেল হাই-স্পীড কাউন্টার / 24V ইনক্রিমেন্টাল এনকোডার / অবস্থান সনাক্তকরণ

TM কাউন্ট 2x24V — PLC র‌্যাকে সরাসরি উচ্চ-গতির গণনা

SIMATIC S7-1500 এর মডুলার আর্কিটেকচারটি বিশেষায়িত ফাংশন মডিউলগুলির চারপাশে ডিজাইন করা হয়েছে যা প্রধান CPU-এর প্রক্রিয়াকরণ চক্র থেকে স্বাধীনভাবে চাহিদাপূর্ণ কাজগুলি পরিচালনা করে। 6ES7550-1AA01-0AB0 TM Count 2x24V হল এই প্রযুক্তি মডিউলগুলির মধ্যে একটি — একটি ডেডিকেটেড কাউন্টার মডিউল যা CPU স্ক্যান চক্র নির্ভরযোগ্যভাবে অনুসরণ করতে পারে না এমন হারে উচ্চ-গতির এনকোডার সিগন্যাল প্রক্রিয়া করে।

প্রোগ্রাম চক্র হারে স্ট্যান্ডার্ড PLC ডিজিটাল ইনপুট স্ক্যান। প্রতি সেকেন্ডে হাজার হাজার পালস গতিতে অবস্থান গণনা এবং ঘটনা সনাক্তকরণের জন্য, প্রোগ্রাম চক্র পদ্ধতি গণনা মিস করে এবং অবিশ্বস্ত অবস্থানের মান তৈরি করে। TM কাউন্ট মডিউল হার্ডওয়্যারে এনকোডার ডাল প্রক্রিয়াকরণের মাধ্যমে এটিকে সমাধান করে — CPU এর স্ক্যান থেকে স্বাধীনভাবে। মডিউলটি রিয়েল টাইমে আউটপুট গণনা করে, তুলনা করে এবং উৎপন্ন করে, তারপর মডিউলের প্রক্রিয়া চিত্রের মাধ্যমে ফলাফলগুলি CPU-তে উপলব্ধ করে।

কী স্পেসিফিকেশন

মডিউল কি গণনা করে এবং সনাক্ত করে

উচ্চ গতির পালস গণনা:200kHz পর্যন্ত ফ্রিকোয়েন্সিতে এনকোডার ডাল গণনা (TM Count 2x24V স্পেসিফিকেশন অনুযায়ী) — উৎপাদন যন্ত্রপাতিতে উচ্চ-গতির রোটারি এনকোডারের জন্য উপযুক্ত।

ক্রমবর্ধমান অবস্থান সনাক্তকরণ:একটি বর্ধিত এনকোডার থেকে A/B কোয়াড্রেচার ডাল গণনা করে, মডিউলটি একটি মেশিন চক্রের মধ্যে কৌণিক বা রৈখিক অবস্থান ট্র্যাক করে। সঞ্চিত গণনা শেষ হোমিং রেফারেন্সের সাথে সম্পর্কিত অবস্থানের প্রতিনিধিত্ব করে।

গেট নিয়ন্ত্রণ:ডিআই ইনপুটগুলিকে হার্ডওয়্যার গেট হিসাবে কনফিগার করা যেতে পারে — বাহ্যিক সংকেতগুলির (মেশিন হোম সুইচ, পণ্য উপস্থিতি সেন্সর, সিঙ্ক্রোনাইজেশন ট্রিগার) এর উপর ভিত্তি করে গণনা সক্ষম বা নিষ্ক্রিয় করে সিপিইউকে বাধা হ্যান্ডলিংয়ে বোঝা না দিয়ে।

অ্যাপ্লিকেশন দৃশ্যকল্প

পরিবাহক পজিশনিং সিস্টেম:একটি উত্পাদন লাইন পরিবাহক ড্রাইভ শ্যাফ্টে একটি ক্রমবর্ধমান এনকোডার ব্যবহার করে। TM কাউন্ট 2x24V বেল্টের অবস্থান ট্র্যাক করে এবং যখন লক্ষ্যগুলি চিকিত্সা স্টেশনগুলির মধ্য দিয়ে যায় তখন পণ্য-নির্দিষ্ট আউটপুট সংকেতগুলিকে ট্রিগার করে — PLC স্ক্যান থেকে স্বাধীন।

প্যাকেজিং মেশিন পণ্য গণনা:একটি উচ্চ-গতির প্যাকেজিং মেশিনের সঠিক পণ্য গণনা ডেটা প্রয়োজন। টিএম কাউন্ট মডিউল মেশিনের গতিতে অপটিক্যাল সেন্সর ডাল গণনা করে, তুলনামূলক আউটপুট সঠিক গণনায় ব্যাচ বিভাজন অ্যাকুয়েটরকে ট্রিগার করে।

FAQ

প্রশ্ন 1: TM কাউন্ট 2x24V (6ES7550-1AA01-0AB0) এর সর্বাধিক গণনা ফ্রিকোয়েন্সি কত?

TM Count 2x24V 24V এনকোডার সংকেত প্রক্রিয়া করে। সর্বাধিক ইনপুট ফ্রিকোয়েন্সি কনফিগার করা গণনা মোডের উপর নির্ভর করে। একক-গণনা মোডে (শুধুমাত্র A ডাল গণনা), সর্বাধিক ফ্রিকোয়েন্সি কোয়াড্রেচার মোডের চেয়ে বেশি। প্রতি গণনা মোডের সুনির্দিষ্ট ফ্রিকোয়েন্সি সীমার জন্য সিমেন্স টিএম কাউন্ট 2x24V হার্ডওয়্যার ম্যানুয়ালটি পড়ুন। সাধারণ অপারেশন শিল্প মেশিন টুল এবং পরিবাহক অ্যাপ্লিকেশনে ব্যবহৃত এনকোডার ফ্রিকোয়েন্সি কভার করে।

প্রশ্ন 2: 6ES7550-1AA01-0AB0 কি SSI পরম এনকোডার সমর্থন করে?

না। টিএম কাউন্ট 2x24V শুধুমাত্র 24V ক্রমবর্ধমান এনকোডার এবং পালস এনকোডার সমর্থন করে — এটি SSI (সিঙ্ক্রোনাস সিরিয়াল ইন্টারফেস) পরম এনকোডার সমর্থন করে না। SSI এনকোডার ইনপুটগুলির জন্য, SIMATIC S7-1500 TM PosInput মডিউল (6ES7551-xxxx-0AB0 সিরিজ) হল উপযুক্ত মডিউল৷ মডিউল নির্বাচন করার আগে অ্যাপ্লিকেশনে এনকোডার প্রকার নিশ্চিত করুন।

প্রশ্ন 3: টিএম কাউন্ট মডিউল কীভাবে S7-1500 CPU প্রোগ্রামের সাথে একীভূত হয়?

TM কাউন্ট মডিউল S7-1500 ব্যাকপ্লেন বাসের মাধ্যমে CPU এর সাথে যোগাযোগ করে। কাউন্টিং ফাংশন, সেটপয়েন্ট এবং আউটপুট অ্যাসাইনমেন্টগুলি স্টেপ 7 (TIA পোর্টাল) এর মাধ্যমে মডিউলের হার্ডওয়্যার কনফিগারেশন এবং সিস্টেম ফাংশন ব্লক (SFBs) ব্যবহার করে কনফিগার করা হয়। CPU পাল্টা মান পড়ে এবং মডিউলের প্রক্রিয়া চিত্রে নিয়ন্ত্রণ পরামিতি লেখে। ডেডিকেটেড SFBs (CTRL_HSC) পাল্টা নিয়ন্ত্রণ এবং মান রিডব্যাকের জন্য প্রোগ্রাম ইন্টারফেস প্রদান করে।

Q4: 6ES7550-1AA01-0AB0 এর তুলনামূলক আউটপুটগুলি কি PLC স্ক্যান চক্রের চেয়ে দ্রুত কাজ করতে পারে?

হ্যাঁ। TM কাউন্ট 2x24V-এর তুলনা আউটপুটগুলি হার্ডওয়্যারের কাউন্টার মানগুলির সাথে প্রতিক্রিয়া দেখায় — যখন কাউন্টারটি PLC স্ক্যান চক্রের সময় নির্বিশেষে কনফিগার করা তুলনা মানতে পৌঁছায় তখন আউটপুটটি সুইচ করে। এই হার্ডওয়্যার প্রতিক্রিয়া প্রযুক্তি মডিউল পদ্ধতির মূল সুবিধা: আউটপুট সময় সুনির্দিষ্ট এবং নির্ধারক, CPU পরবর্তী আউটপুট চিত্রটি কখন প্রক্রিয়া করে তার উপর নির্ভর করে না।

প্রশ্ন 5: S7-1500 র্যাকে 6ES7550-1AA01-0AB0 এর প্রস্থ কত?

S7-1500 র্যাকে TM Count 2x24V এর প্রস্থ 35mm রয়েছে। এটি SIMATIC S7-1500 একক-প্রশস্ত মডিউলগুলির জন্য আদর্শ একক-স্লট প্রস্থ। এটি S7-1500 র্যাকে একটি স্লট দখল করে এবং S7-1500 পণ্য পরিবার জুড়ে ব্যবহৃত স্ট্যান্ডার্ড মডিউল সংযোগ পদ্ধতির সাথে ইনস্টল করে।
