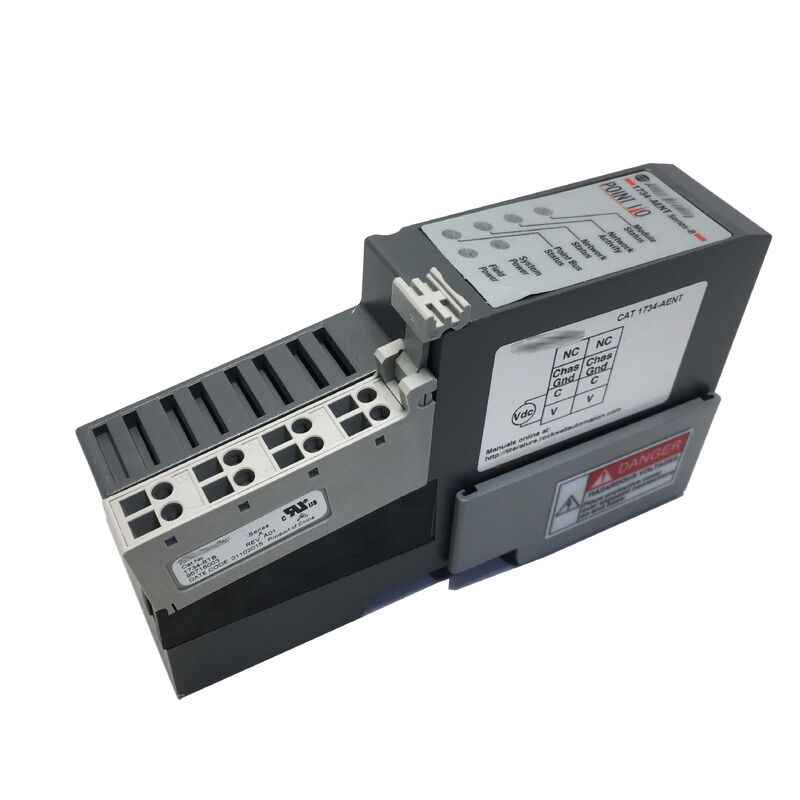

1734-AENT নতুন আসল AB 1734AENT ইথারনেট অ্যাডাপ্টার মডিউল
অ্যালেন-ব্র্যাডলি 1734-AENT | পয়েন্ট I/O ইথারনেট/আইপি অ্যাডাপ্টার
পার্ট নম্বর: 1734-AENT
প্রস্তুতকারক: অ্যালেন-ব্র্যাডলি / রকওয়েল অটোমেশন (ইউএসএ)
পণ্যের ধরণ: ইথারনেট/আইপি কমিউনিকেশন অ্যাডাপ্টার — পয়েন্ট I/O সিরিজ
পণ্যের পরিবার: 1734 পয়েন্ট I/O
ইনপুট ভোল্টেজ: 24V DC নॉमिनल (10-28.8V DC রেঞ্জ)
সংক্ষিপ্ত বিবরণ
1734-AENT হল অ্যালেন-ব্র্যাডলির 1734 পয়েন্ট I/O সিস্টেমের জন্য ইথারনেট/আইপি অ্যাডাপ্টার — মডিউল যা একটি পয়েন্ট I/O র্যাককে একটি কন্ট্রোললগিক্স, কম্প্যাক্টলগিক্স, বা অন্য কোনো ইথারনেট/আইপি-সক্ষম কন্ট্রোলারের সাথে সংযুক্ত করে।
একটি পয়েন্ট I/O রেলের সবচেয়ে বাম অবস্থানে এটি ইনস্টল করুন, RJ45 ইথারনেট কেবলটি সংযুক্ত করুন, এবং পুরো I/O র্যাকটি একটি নেটওয়ার্কযুক্ত নোডে পরিণত হয় যা কন্ট্রোলার রিয়েল টাইমে ঠিকানা, পড়তে এবং লিখতে পারে।
পয়েন্ট I/O সিস্টেম নিজেই একটি ঘন, মডুলার I/O প্ল্যাটফর্ম — স্বতন্ত্র I/O মডিউলগুলি মাত্র 12 মিমি চওড়া, যা কম্প্যাক্ট প্যানেল স্পেসে উচ্চ-ঘনত্বের I/O-এর অনুমতি দেয়।
প্রতিটি মডিউল DIN রেলের উপর স্লাইড করে এবং অ্যাসেম্বলির পিছনের পয়েন্টবাস ব্যাকপ্লেনের মাধ্যমে পরবর্তীটির সাথে সংযোগ স্থাপন করে, 1734-AENT পয়েন্টবাস এবং ইথারনেট নেটওয়ার্কের মধ্যে অনুবাদ করে।
অ্যাডাপ্টারটি একটি একক নোডে 63টি পর্যন্ত পয়েন্ট I/O মডিউল সমর্থন করতে পারে — 504টি পর্যন্ত সম্মিলিত I/O পয়েন্ট — একটি একক 1734-AENT কে শুধুমাত্র একটি নেটওয়ার্ক ঠিকানা সহ একটি মেশিনের I/O-এর একটি উল্লেখযোগ্য অংশ পরিচালনা করতে সক্ষম করে।
1734-AENT-কে একটি বহুমুখী ফিল্ড ডিভাইস করে তোলে CIP (কমন ইন্ডাস্ট্রিয়াল প্রোটোকল) অ্যাপ্লিকেশন লেয়ারের সাথে স্ট্যান্ডার্ড ইথারনেট/আইপি ফিজিক্যাল ট্রান্সপোর্টের সমন্বয়।
CIP হল কন্ট্রোলনেট এবং ডিভাইসনেট-এ ব্যবহৃত একই প্রোটোকল লেয়ার, তাই লগিক্স কন্ট্রোলারগুলি 1734-AENT ব্যবহার করে পয়েন্ট I/O মডিউলগুলির সাথে যোগাযোগ করে, অন্যান্য CIP ডিভাইসের মতো একই প্রোগ্রামিং প্যারাডাইম ব্যবহার করে — শেখার জন্য কোনও বিশেষ যোগাযোগ প্রোটোকল নেই, কোনও প্রোটোকল কনভার্টার প্রয়োজন নেই।
মূল স্পেসিফিকেশন
| প্যারামিটার |
মান |
| পার্ট নম্বর |
1734-AENT |
| প্রস্তুতকারক |
অ্যালেন-ব্র্যাডলি / রকওয়েল অটোমেশন |
| পণ্যের ধরণ |
ইথারনেট/আইপি পয়েন্ট I/O অ্যাডাপ্টার |
| ইনপুট ভোল্টেজ |
24V DC নॉमिनल (10-28.8V DC) |
| বিদ্যুৎ খরচ |
28.8V DC তে 4.5W সর্বোচ্চ |
| ইনরাশ কারেন্ট |
পাওয়ার-আপে 6A সর্বোচ্চ |
| পয়েন্টবাস আউটপুট |
1000 mA (সংযুক্ত I/O মডিউলগুলির জন্য) |
| নেটওয়ার্ক গতি |
10/100 Mbps, হাফ বা ফুল ডুপ্লেক্স |
| অটো-আলোচনা |
হ্যাঁ |
| সর্বোচ্চ মডিউল |
63 পয়েন্ট I/O মডিউল |
| সর্বোচ্চ I/O পয়েন্ট |
504 |
| টপোলজি |
স্টার, ট্রি, লিনিয়ার |
| কানেক্টর |
RJ45 (ক্যাট 5 কেবল) |
| মাউন্টিং |
DIN রেল, উল্লম্ব |
| প্রোটোকল |
CIP / ইথারনেট/আইপি |
| পোলারিটি সুরক্ষা |
হ্যাঁ |
ইথারনেট/আইপি — ডিস্ট্রিবিউটেড I/O-এর জন্য কেন এটি গুরুত্বপূর্ণ
ইথারনেট/আইপি স্ট্যান্ডার্ড IEEE 802.3 ইথারনেট হার্ডওয়্যার এবং TCP/IP নেটওয়ার্কিং ব্যবহার করে, তবে CIP অ্যাপ্লিকেশন লেয়ার যোগ করে যা এটিকে ডিটারমিনিস্টিক, ইন্ডাস্ট্রিয়াল আচরণ দেয়।
ডিস্ট্রিবিউটেড I/O-এর জন্য মূল ক্ষমতা হল অন্তর্নিহিত মেসেজিং — 1734-AENT এবং এর সংযুক্ত কন্ট্রোলার একটি সাইক্লিক I/O সংযোগ স্থাপন করে যা প্রাথমিক কনফিগারেশন ছাড়াও কন্ট্রোলার সাইডে কোনও অ্যাপ্লিকেশন প্রোগ্রামিং ছাড়াই একটি সংজ্ঞায়িত হারে স্বয়ংক্রিয়ভাবে I/O ডেটা বিনিময় করে।
বাস্তবে, এর মানে হল যে একটি কম্প্যাক্টলগিক্স বা কন্ট্রোললগিক্স কন্ট্রোলার 1734-AENT-এর সাথে সংযুক্ত পয়েন্ট I/O মডিউলগুলিকে স্থানীয় I/O-এর মতো দেখে — ট্যাগগুলি কন্ট্রোলারের ট্যাগ ডেটাবেসে প্রদর্শিত হয়, ইনপুট ডেটা স্বয়ংক্রিয়ভাবে কনফিগার করা RPI (রিকোয়েস্টেড প্যাকেট ইন্টারভাল) এ আপডেট হয় এবং আউটপুট ডেটা স্বয়ংক্রিয়ভাবে লেখা হয়।
কন্ট্রোলার প্রোগ্রামার ইথারনেট যোগাযোগ পরিচালনা করে না; লগিক্স প্ল্যাটফর্ম এটি স্বচ্ছভাবে পরিচালনা করে।
1734-AENT এক্সপ্লিসিট মেসেজিংও সমর্থন করে — কনফিগারেশন পরিবর্তন, প্যারামিটার রিড বা ডায়াগনস্টিকসের জন্য নন-সাইক্লিক মেসেজ।
এটি কমিশনিং, ট্রাবলশুটিং বা যখন কন্ট্রোলারের স্বাভাবিক I/O আপডেট চক্রের বাইরে মডিউল স্ট্যাটাস জিজ্ঞাসা করার প্রয়োজন হয় তখন ব্যবহৃত হয়।
আইপি ঠিকানা অ্যাসাইনমেন্ট এবং নেটওয়ার্ক কমিশনিং
1734-AENT BOOTP বা DHCP এর মাধ্যমে আইপি ঠিকানা অ্যাসাইনমেন্ট সমর্থন করে — স্ট্যান্ডার্ড নেটওয়ার্ক টুল যা স্বয়ংক্রিয়ভাবে একটি নতুন সংযুক্ত ডিভাইসে একটি আইপি ঠিকানা বরাদ্দ করে। রকওয়েল অটোমেশন RSLinx এবং Studio 5000 টুলসেটের অংশ হিসাবে একটি BOOTP/DHCP ইউটিলিটি সরবরাহ করে।
প্রথমবার অ্যাডাপ্টারটি পাওয়ার অন করা হলে, এটি একটি BOOTP অনুরোধ সম্প্রচার করে। BOOTP সার্ভার বরাদ্দকৃত আইপি ঠিকানা দিয়ে প্রতিক্রিয়া জানায়।
একবার একটি স্ট্যাটিক আইপি ঠিকানা বরাদ্দ এবং নিশ্চিত হয়ে গেলে, ডায়নামিক BOOTP/DHCP ব্যবহার করার পরিবর্তে অ্যাডাপ্টারটিকে ফিক্সড স্টোরড ঠিকানা ব্যবহার করার জন্য কনফিগার করার সুপারিশ করা হয় — এটি DHCP সার্ভার সাময়িকভাবে অনুপলব্ধ থাকলে রিস্টার্টে আইপি ঠিকানা পরিবর্তন প্রতিরোধ করে।
বেশিরভাগ প্রোডাকশন কন্ট্রোল অ্যাপ্লিকেশনে, I/O অ্যাডাপ্টার ঠিকানাগুলি ফিক্সড থাকে যাতে DHCP লিজ মেয়াদোত্তীর্ণ হওয়ার কারণে বা DHCP সার্ভার নাগালের বাইরে থাকার কারণে কন্ট্রোলার তার I/O সংযোগ হারাতে না পারে।
এক্সপেনশন পাওয়ার সাপ্লাই
1734-AENT সংযুক্ত I/O মডিউলগুলিকে পাওয়ার দেওয়ার জন্য 1000mA পয়েন্টবাস কারেন্ট সরবরাহ করে। যে কনফিগারেশনগুলি এই বাজেটকে ছাড়িয়ে যায় — যা অনেক অ্যানালগ বা বিশেষ I/O মডিউল ব্যবহার করা হলে ঘটে — এক্সপেনশন পাওয়ার সাপ্লাই (1734-EP24DC বা সমতুল্য) উপযুক্ত অবস্থানে রেলে ঢোকাতে হবে।
একটি এক্সপেনশন পাওয়ার সাপ্লাই 17টি অতিরিক্ত মডিউল পর্যন্ত পাওয়ার দিতে পারে।
এক্সপেনশন পাওয়ার সাপ্লাই প্লেসমেন্ট পরিকল্পনা করা বড় পয়েন্ট I/O নোড ডিজাইন করার একটি গুরুত্বপূর্ণ পদক্ষেপ।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: 1734-AENT সংযুক্ত এবং চালিত কিন্তু ইথারনেট/আইপি নেটওয়ার্কে প্রদর্শিত হচ্ছে না। নেটওয়ার্ক লিঙ্ক LED বন্ধ। প্রথমে কী পরীক্ষা করা উচিত?
একটি ডার্ক লিঙ্ক LED মানে ইথারনেট ফিজিক্যাল সংযোগ স্থাপন করা হয়নি। ক্যাট 5 কেবলটি পরীক্ষা করুন — যাচাই করুন এটি অ্যাডাপ্টারের RJ45 পোর্টে দৃঢ়ভাবে প্লাগ করা আছে, ক্ষতিগ্রস্ত নয় এবং একটি সক্রিয় সুইচ পোর্টের সাথে সংযুক্ত।
যদি কেবল এবং সুইচ সংযোগ ভাল বলে নিশ্চিত করা হয়, তবে অ্যাডাপ্টারের পাওয়ার টার্মিনালে 24V DC সরবরাহ ভোল্টেজ 10-28.8V রেঞ্জের মধ্যে আছে কিনা তা যাচাই করুন।
নেটওয়ার্ক যোগাযোগের চেষ্টা করার আগে অ্যাডাপ্টারের পাওয়ার থাকতে হবে।
যদি লিঙ্ক LED জ্বলে কিন্তু অ্যাডাপ্টারটি এখনও নেটওয়ার্কে প্রদর্শিত না হয়, তবে BOOTP ইউটিলিটি ব্যবহার করে আইপি ঠিকানা কমিশনিং-এ এগিয়ে যান।
প্রশ্ন 2: 1734-AENT কতগুলি একযোগে কন্ট্রোলার সংযোগ সমর্থন করতে পারে?
1734-AENT একই সাথে একাধিক কন্ট্রোলার থেকে সংযোগ সমর্থন করে। বাস্তবে, একটি কন্ট্রোলার আউটপুট নিয়ন্ত্রণের জন্য I/O সংযোগের মালিকানা রাখে, যখন অতিরিক্ত কন্ট্রোলার ইনপুট ডেটা পড়ার জন্য লিসেন-অনলি সংযোগ স্থাপন করতে পারে।
এটি তত্ত্বাবধায়ক বা পর্যবেক্ষণ সিস্টেমগুলিকে প্রাথমিক কন্ট্রোলারের I/O মালিকানায় হস্তক্ষেপ না করে পয়েন্ট I/O ডেটা পর্যবেক্ষণ করতে দেয়।
একযোগে সংযোগের মোট সংখ্যা অ্যাডাপ্টারের সংযোগ টেবিলের ক্ষমতা দ্বারা সীমাবদ্ধ — ইনস্টল করা ফার্মওয়্যার সংস্করণে নির্দিষ্ট সীমা জানতে অ্যাডাপ্টারের ব্যবহারকারী ডকুমেন্টেশন দেখুন।
প্রশ্ন 3: 32 নম্বর অবস্থানে একটি পয়েন্ট I/O মডিউল যোগাযোগ ত্রুটি দেখাচ্ছে, কিন্তু অন্য সব মডিউল কাজ করছে। 1734-AENT স্বাভাবিক স্ট্যাটাস দেখাচ্ছে। সবচেয়ে সম্ভাব্য কারণ কী?
একটি সুস্থ অ্যাডাপ্টারের সাথে বিচ্ছিন্ন মডিউল যোগাযোগ ত্রুটিগুলি সাধারণত একটি স্থানীয় পয়েন্টবাস সমস্যার ইঙ্গিত দেয় — হয় প্রভাবিত মডিউলটি নিজেই ব্যর্থ হয়েছে, সংলগ্ন মডিউলগুলির সাথে এর পয়েন্টবাস সংযোগগুলি সম্পূর্ণরূপে বসে নেই, অথবা মডিউলটি খুব বেশি পয়েন্টবাস কারেন্ট টেনেছে এবং একটি পাওয়ার লিমিট কন্ডিশন ট্রিগার করেছে।
32 নম্বর অবস্থানে মডিউলটি সরান এবং পুনরায় বসান। যদি রেলে ~17টির বেশি মডিউল থাকে তবে একটি এক্সপেনশন পাওয়ার সাপ্লাই ইনস্টল করা আছে কিনা তা পরীক্ষা করুন।
যদি সমস্যাটি মডিউলটিকে অন্য অবস্থানে নিয়ে যায়, তবে মডিউলটি ব্যর্থ হয়েছে এবং এটি প্রতিস্থাপন করা উচিত।
প্রশ্ন 4: একটি চলমান সিস্টেমে 1734-AENT প্রতিস্থাপন করা হচ্ছে। আইপি ঠিকানা এবং কনফিগারেশন পুনরায় প্রবেশ করতে হবে?
হ্যাঁ। আইপি ঠিকানা এবং সমস্ত কনফিগারেশন ডেটা মডিউলের ভিতরেই সংরক্ষিত থাকে, I/O র্যাক হার্ডওয়্যারে নয়।
যখন একটি নতুন 1734-AENT ইনস্টল করা হয়, তখন এটিকে মূল ইউনিটের মতো একই আইপি ঠিকানা বরাদ্দ করতে হবে — BOOTP ইউটিলিটি বা Studio 5000 ব্যবহার করে — এবং I/O চ্যাসিস সাইজ কনফিগারেশন সংযুক্ত মডিউলগুলির সংখ্যার সাথে মিলতে হবে।
একবার আইপি ঠিকানা সেট হয়ে গেলে এবং কন্ট্রোলার I/O সংযোগ পুনরায় স্থাপন করলে, কন্ট্রোলার প্রোগ্রামে কোনও পরিবর্তন ছাড়াই সিস্টেমটি স্বাভাবিক ক্রিয়াকলাপে ফিরে আসা উচিত।
প্রশ্ন 5: 1734-AENT এবং 1734-AENTR এর মধ্যে পার্থক্য কী?
1734-AENT-এর একটি ইথারনেট পোর্ট রয়েছে, যা স্টার এবং ট্রি টপোলজি সমর্থন করে। 1734-AENTR-এর দুটি ইথারনেট পোর্ট রয়েছে একটি এমবেডেড সুইচ সহ, যা স্টার এবং লিনিয়ার/ডেইজি-চেইন টপোলজি ছাড়াও ডিভাইস লেভেল রিং (DLR) টপোলজি সমর্থন করে।
DLR নেটওয়ার্ক-লেভেল ফল্ট টলারেন্স সরবরাহ করে — রিং-এর যেকোনো জায়গায় একটি একক কেবল ব্রেক I/O যোগাযোগ ব্যাহত করে না কারণ রিংটি ব্রেকটিকে ঘিরে পুনরায় কনফিগার করে।
যে অ্যাপ্লিকেশনগুলিতে কেবল ত্রুটি সত্ত্বেও অবিচ্ছিন্ন I/O উপলব্ধতা প্রয়োজন, সেখানে 1734-AENTR হল উপযুক্ত পছন্দ। স্ট্যান্ডার্ড স্টার বা ট্রি নেটওয়ার্কগুলির জন্য, 1734-AENT হল সহজ বিকল্প।
