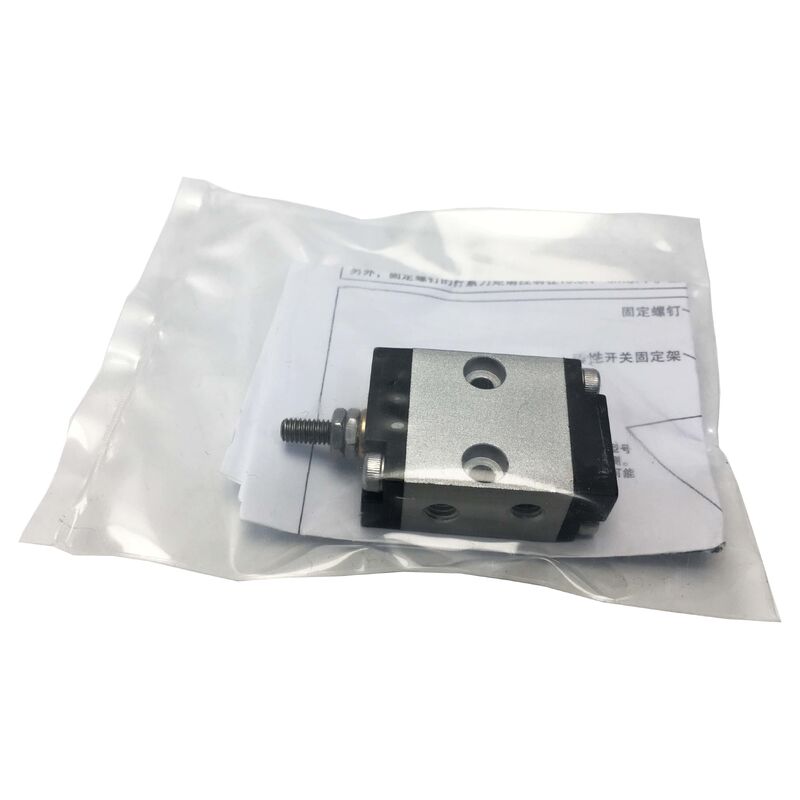

BDA10X5 নতুন কারখানা সিল করা Koganei BDA10X5 সিলিন্ডার BDA10-5

পার্ট নম্বর: BDA10X5

প্রস্তুতকারক: KOGANEI Corporation (জাপান)

পণ্যের প্রকার: কমপ্যাক্ট মাল্টি-মাউন্ট নিউম্যাটিক সিলিন্ডার

সিরিজ: BDA

বোর: 10mm

স্ট্রোক: 5mm

BDA10X5 হল একটি KOGANEI BDA সিরিজের কমপ্যাক্ট মাল্টি-মাউন্ট নিউম্যাটিক সিলিন্ডার যার বোর 10mm এবং স্ট্রোক 5mm। এই ডাবল-অ্যাক্টিং এয়ার সিলিন্ডারটি শিল্প অটোমেশন অ্যাপ্লিকেশনগুলিতে ছোট-মুভমেন্ট অ্যাকচুয়েশনের জন্য তৈরি করা হয়েছে।

পিক-এন্ড-প্লেস অপারেশন, মাইক্রো-ক্ল্যাম্পিং, পার্ট ইজেকশন, ইন্ডেক্সিং এবং স্পেস-সীমাবদ্ধ পরিবেশে সংক্ষিপ্ত-ট্র্যাভেল লিনিয়ার মোশনের জন্য আদর্শ যেখানে পুনরাবৃত্তিমূলক নির্ভুলতা অপরিহার্য। KOGANEI, নির্ভুল নিউম্যাটিক্সে বিস্তৃত অভিজ্ঞতা সহ একটি জাপানি প্রস্তুতকারক, BDA সিরিজ ডিজাইন করেছে যাতে প্রতিটি মাউন্টিং ওরিয়েন্টেশনের জন্য বিভিন্ন সিলিন্ডার বডি টাইপের প্রয়োজন ছাড়াই বহুমুখী ইনস্টলেশন নমনীয়তা প্রদান করা যায়।

5mm স্ট্রোক কনফিগারেশন সহ 10mm বোর নির্ভুল অ্যাসেম্বলি সরঞ্জাম, সেমিকন্ডাক্টর হ্যান্ডলিং সিস্টেম, মেডিকেল ডিভাইস উত্পাদন, ইলেকট্রনিক্স অ্যাসেম্বলি লাইন এবং খাদ্য প্রক্রিয়াকরণ যন্ত্রপাতিতে হালকা-ডিউটি, সংক্ষিপ্ত-ট্র্যাভেল অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

BDA সিলিন্ডারের standout বৈশিষ্ট্য হল ইনস্টলেশন বহুমুখিতা। স্ট্যান্ডার্ড বডি সরাসরি সাইড মাউন্টিং সমর্থন করে, যখন তিনটি অতিরিক্ত ব্র্যাকেট টাইপ সরবরাহ করে:

• মুখোমুখি ইনস্টলেশনের জন্য ফ্রন্ট ফ্ল্যাঞ্জ মাউন্টিং
• সিলিন্ডারের পিছন থেকে মাউন্ট করার জন্য রিয়ার ফ্ল্যাঞ্জ মাউন্টিং
• ঘূর্ণায়মান গতির প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য ক্লিভিস/পিভট মাউন্টিং

এই ডিজাইনটি মেশিন নির্মাতাদের একাধিক অবস্থানে একই সিলিন্ডার বডি ব্যবহার করার অনুমতি দেয়, খুচরা যন্ত্রাংশের ইনভেন্টরি সহজ করে এবং সংগ্রহ জটিলতা হ্রাস করে।

• সঠিক প্রেস ডেপথ কন্ট্রোল সহ লেবেল অ্যাপ্লিকেশন
• ফিক্সচার বা নেস্ট থেকে পার্ট ইজেকশন
• ভঙ্গুর ওয়ার্কপিসগুলির নরম ক্ল্যাম্পিং
• হালকা ওজনের ডাইভার্টার ফ্ল্যাপগুলির জন্য ভালভ অ্যাকচুয়েশন
• ইনডেক্সিং সিস্টেমে মাইক্রো-ফিডিং

BDA10X5 KOGANEI-এর সেন্সর সুইচগুলির সাথে সামঞ্জস্যপূর্ণ যা স্ট্রোকের শেষে পিস্টনের অবস্থান সনাক্ত করে। সেন্সর সংকেতগুলি সরাসরি পিএলসি ডিজিটাল ইনপুট মডিউলগুলিতে ফিড করে, মেশিন কন্ট্রোলারগুলিকে অ্যাডভান্স বা রিট্র্যাক্ট স্ট্রোকগুলি সম্পন্ন হয়েছে কিনা তা নিশ্চিত করে।

সলিড-স্টেট (3-তার) এবং রিড সুইচ (2-তার) উভয় সেন্সর প্রকার উপলব্ধ, ফাইন-টিউনিংয়ের জন্য অ্যাডজাস্টেবল মাউন্টিং পজিশন সহ।

সর্বোত্তম পারফরম্যান্সের জন্য, পরিষ্কার, শুকনো সংকুচিত বায়ু ব্যবহার করুন যা একটি আপস্ট্রিম ফিল্টার-রেগুলেটর সেট করা আছে পছন্দসই অপারেটিং প্রেসারে (0.05 থেকে 0.7 MPa)। স্ট্যান্ডার্ড সিলিন্ডার সিলগুলি নন-লুব্রিকেটেড এয়ারের জন্য ডিজাইন করা হয়েছে, যা পরিষ্কার বা খাদ্য-যোগাযোগ অ্যাপ্লিকেশনগুলিতে পছন্দ করা হয়।

যদি লুব্রিকেটেড এয়ার ব্যবহার করেন, তবে সিল ডিগ্রেডেশন প্রতিরোধ করার জন্য অবিচ্ছিন্ন লুব্রিকেশন বজায় রাখুন।

যদি লাগানো থাকে তবে ফ্লো কন্ট্রোল ভালভগুলি পরীক্ষা করুন, কারণ একটি প্রায়-বন্ধ নিডল ভালভ এই উপসর্গ সৃষ্টি করতে পারে। প্রেসার ড্রপ সমস্যাগুলির জন্য টিউবিং বোর এবং দৈর্ঘ্য যাচাই করুন। এয়ার বাইপাস করার অনুমতি দেওয়ার জন্য যান্ত্রিক হস্তক্ষেপ বা অভ্যন্তরীণ সিল পরিধানের জন্য পরীক্ষা করুন।

স্ট্যান্ডার্ড BDA10X5 বিশেষভাবে ক্লিনরুম ব্যবহারের জন্য রেট করা হয়নি। ক্লিনরুম অ্যাপ্লিকেশনগুলির জন্য, CS-BDA (ক্লিন সিস্টেম) ভ্যারিয়েন্ট নির্দিষ্ট করুন যা কণা উৎপাদন কমাতে বিশেষ সিল এবং নির্মাণ পদ্ধতি ব্যবহার করে।

মাউন্টিং স্ক্রুগুলির জন্য সিলিন্ডার বডিতে থ্রু-হোল ব্যবহার করুন। বডি বিকৃতি প্রতিরোধ করার জন্য অতিরিক্ত টাইট করা এড়িয়ে চলুন। থ্রেড-লকিং কম্পাউন্ড প্রয়োগ করুন এবং নিশ্চিত করুন যে মাউন্টিং সারফেসটি অপারেশন চলাকালীন ডিফ্লেকশন প্রতিরোধ করার জন্য সমতল এবং অনমনীয়।

সেন্সরটিকে মাউন্টিং ট্র্যাক বরাবর স্লাইড করুন যতক্ষণ না ইন্ডিকেটর লাইট স্ট্রোকের শেষে সবচেয়ে শক্তিশালী এবং সবচেয়ে সামঞ্জস্যপূর্ণ সংকেত দেখায়। KOGANEI-এর দুই-রঙের ইন্ডিকেটর সেন্সরগুলি এই সমন্বয় প্রক্রিয়াটিকে সহজতর করে।

পরিষ্কার, সঠিকভাবে ফিল্টার করা বাতাসে 10 মিলিয়ন সাইকেলের বেশি পরিষেবা জীবনের জন্য ডিজাইন করা হয়েছে। সময়সূচীর পরিবর্তে অবস্থার উপর ভিত্তি করে সিল প্রতিস্থাপন করুন। সূচকগুলির মধ্যে দৃশ্যমান এয়ার লিকেজ, স্ট্রোকের গতি হ্রাস, বা স্ট্রোকের শেষে নরম কুশনিং অন্তর্ভুক্ত।
