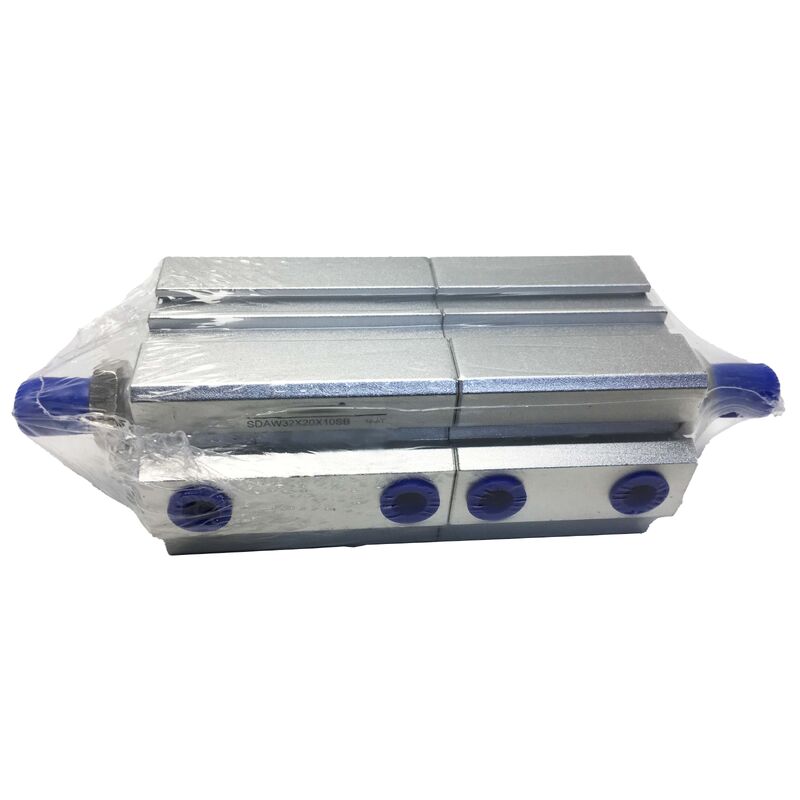

SDAW32X20X10SB নতুন এয়ারট্যাক অতি পাতলা বায়ু বায়ুবাহিত সিলিন্ডার
পণ্যের সংক্ষিপ্ত বিবরণ
দ্যএয়ারট্যাক SDAW32X20X10SBএটি একটি ডুপ্লেক্স-এন্ড কমপ্যাক্ট সিলিন্ডার একটি মাল্টি-পজিশন বায়ুসংক্রান্ত actuator যা একটি কমপ্যাক্ট ইউনিটে দুটি স্ট্রোক একত্রিত করে। এই উদ্ভাবনী নকশা একটি তৃতীয় অবস্থান ক্ষমতা যোগ করে,সিলিন্ডারকে তার যাত্রা বরাবর তিনটি পৃথক অবস্থানে থামতে এবং ধরে রাখতে দেয়: প্রথম স্ট্রোক শেষ, দ্বিতীয় স্ট্রোক শেষ, এবং মাঝখানে অবস্থান যেখানে উভয় স্ট্রোক বাতিল।
৩২ মিমি ব্যাসার্ধের একটি গর্তের সাথে মিড-রেঞ্জ অটোমেশন কাজের জন্য দরকারী থ্রাস্ট আউটপুট সরবরাহ করে, এই কনফিগারেশনে ২০ মিমি প্রাথমিক স্ট্রোক এবং ১০ মিমি সেকেন্ডারি স্ট্রোক রয়েছে,এটি একই actuator শরীর থেকে উভয় রুক্ষ এবং সূক্ষ্ম অবস্থানগত আন্দোলন প্রয়োজন অ্যাপ্লিকেশন জন্য আদর্শ করে তোলেঅন্তর্নির্মিত চুম্বক যান্ত্রিক সীমা সুইচ ছাড়া বহিরাগত অবস্থান sensing সক্ষম।
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
| সিলিন্ডারের ধরন |
ডুপ্লেক্স-এন্ড কমপ্যাক্ট (অতি পাতলা, মাল্টি-পজিশন) |
| বিরক্তিকর |
৩২ মিমি |
| স্ট্রোক ১ |
২০ মিমি |
| স্ট্রোক ২ |
১০ মিমি |
| অবস্থান গণনা |
3 (ট্র্যাক 1 শেষ / মাঝখানে / স্ট্র্যাক 2 শেষ) |
| অ্যাক্টিং টাইপ |
দ্বৈত অভিনয় |
| চৌম্বক |
অন্তর্নির্মিত (ম্যাগনেট সহ) |
| রড থ্রেড |
পুরুষ (অভ্যন্তরীণ দাঁত) |
| পোর্ট থ্রেড |
পিটি |
| অপারেটিং চাপ |
0.1 - 0.9 এমপিএ (দ্বিগুণ অভিনয়) |
| পিস্টন গতি |
30 - 500 মিমি/সেকেন্ড |
| অপারেটিং তাপমাত্রা |
-১০°সি থেকে +৮০°সি |
| শরীরের উপাদান |
অ্যালুমিনিয়াম খাদ (কঠিন অ্যানোডাইজড) |
নির্মাণের বিবরণ
এয়ারট্যাকের প্রতিষ্ঠিত এসডিএ কমপ্যাক্ট সিলিন্ডার আর্কিটেকচারের চারপাশে নির্মিত, এসডিএডাব্লু 32 এক্স 20 এক্স 10 এসবি বৈশিষ্ট্যগুলিঃ
- শরীর এবং কভার:অ্যালুমিনিয়াম খাদের সিলিন্ডার টিউব ব্যতিক্রমী পরিধান প্রতিরোধের জন্য কঠিন anodized খাঁজ পৃষ্ঠ সঙ্গে
- সমাবেশঃপ্রজেক্টিং স্ক্রু ছাড়া নিম্ন প্রোফাইল নকশা জন্য riveted গঠন
- পিস্টন সিলঃস্ব-লুব্রিকেশনের জন্য ইন্টিগ্রেটেড তেল রিজার্ভারের সাথে ভিন্নমুখী দ্বি-মুখী সিলিং কাঠামো
- চুম্বক:স্পর্শবিহীন অবস্থান সনাক্তকরণের জন্য অন্তর্নির্মিত পিস্টন চুম্বক
- পোর্ট থ্রেডঃএশীয় বাজারের কনফিগারেশনের জন্য পিটি (সমানুপাতিক কোপার) থ্রেড স্ট্যান্ডার্ড
তিন পজিশনের অপারেশন
SDAW ডুপ্লেক্স-এন্ড সিলিন্ডার স্বাধীন চাপ নিয়ন্ত্রণের মাধ্যমে তিনটি অবস্থান অর্জন করেঃ
- অবস্থান ১ (প্রসারিত ২০ মিমি):প্রাথমিক চেম্বার চাপ, দ্বিতীয় নিষ্কাশন
- অবস্থান ২ (মধ্যম):স্থিতিশীল মধ্যবর্তী অবস্থান জন্য উভয় চেম্বার একযোগে চাপ
- পজিশন ৩ (পুনর্নির্দেশিত):দ্বিতীয় চাপ চেম্বার, নিষ্কাশন প্রাথমিক
এই নিয়ন্ত্রণ স্কিমে মাঝারি অবস্থানের জন্য বন্ধ কেন্দ্রীয় অবস্থানের সাথে একটি 5/3-মুখী দিকনির্দেশক ভালভ প্রয়োজন।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: SDAW32X20X10SB একটি মধ্যম অবস্থান অর্জন করতে পারে যা অবিচ্ছিন্ন বায়ু চাপ ছাড়াও স্থিতিশীল থাকে?
না, মাঝের অবস্থানটি উভয় চেম্বারে একই সাথে বায়ু চাপের ভারসাম্য বজায় রাখে। যদি বায়ু সরবরাহ হারিয়ে যায়, তবে সিলিন্ডারটি স্থির থাকবে না।ধ্রুবক বায়ু ছাড়াই মাঝারি অবস্থানে রাখা প্রয়োজন অ্যাপ্লিকেশন জন্য, একটি যান্ত্রিক লকিং সিলিন্ডার বা অভ্যন্তরীণ ব্রেক সঙ্গে সিলিন্ডার প্রয়োজন হয়।
প্রশ্ন ২ঃ SDAW32X20X10SB এর অন্তর্নির্মিত চুম্বকের সাথে কোন স্বয়ংক্রিয় সুইচ প্রকারগুলি সামঞ্জস্যপূর্ণ?
এয়ারট্যাকের সিএস১ সিরিজ এবং এর সমতুল্য চৌম্বকীয় রড সুইচ, পাশাপাশি সামঞ্জস্যপূর্ণ ব্র্যাকেট এবং সেন্সিং রেঞ্জের সাথে সলিড-স্টেট হল-প্রভাব সুইচ।নির্বাচিত সুইচ এর অপারেটিং পরিসীমা চুম্বক ক্ষেত্রের শক্তি জুড়ে এবং 32mm গর্ত রোল মাত্রা মেলে নিশ্চিত করুন.
প্রশ্ন 3: সিলিন্ডারটি খুব ধীর গতিতে চলছে। 0.9 এমপিএ এর উপরে সরবরাহের চাপ বাড়িয়ে পিস্টন গতি বাড়ানো যায়?
০.৯ এমপিএ এর উপরে কাজ করলে সিল ক্ষতির ঝুঁকি থাকে এবং ডিজাইন সীমা অতিক্রম করে। প্রতিটি বন্দরে প্রবাহ নিয়ন্ত্রণের ভালভ (মিটার-আউট টাইপ) ব্যবহার করে বায়ু প্রবাহের হারের মাধ্যমে গতি আরও ভালভাবে নিয়ন্ত্রিত হয়।30-500 মিমি/সেকেন্ড অপারেটিং পরিসীমা মধ্যে পছন্দসই পিস্টন গতি সেট করার জন্য নিষ্কাশন প্রবাহ সামঞ্জস্য করুন.
প্রশ্ন ৪ঃ মাঝের অবস্থানটি পুনরাবৃত্তিযোগ্য নয় ∙ সিলিন্ডারটি প্রতি চক্রের সামান্য ভিন্ন সময়ে থামে। এর কারণ কী?
মাঝের অবস্থানের পুনরাবৃত্তি উভয় চেম্বারে ভারসাম্যপূর্ণ চাপের উপর নির্ভর করে। সরবরাহ চাপ, নিষ্কাশন প্রতিরোধের চাপ, বা চক্রের মধ্যে লোড অবস্থার পরিবর্তনগুলি ভারসাম্য পয়েন্ট স্থানান্তর ঘটায়।স্থিতিশীল চাপ নিয়ন্ত্রণ এবং টাইমিং অফসেট ছাড়াই একযোগে পোর্ট চাপ নিশ্চিত করুনপ্রতিটি চেম্বারে ছোট বাফার ট্যাংক যোগ করা চাপের ওঠানামা কমিয়ে দিতে পারে।
প্রশ্ন ৫ঃ SDAW32X20X10SB এর জন্য কোন ধরনের তৈলাক্তকরণ প্রয়োজন?
বিচ্ছিন্ন দ্বি-মুখী পিস্টন সিলের একটি ইন্টিগ্রেটেড তেল রিজার্ভ রয়েছে যা পরিষ্কার, শুকনো বা ন্যূনতম তৈলাক্ত সংকোচিত বাতাসের সাথে স্বাভাবিক ক্রিয়াকলাপের জন্য স্ব-লিব্রেশন সরবরাহ করে।স্ট্যান্ডার্ড শিল্প সংকুচিত বাতাসের জন্য বাইরের তৈলাক্তকরণের প্রয়োজন নেই. যদি লুব্রিকেটার ব্যবহার করা হয়, খুব কম ঘনত্বের হালকা টারবাইন তেল ব্যবহার করুন অত্যধিক লুব্রিকেশন সিলিংয়ের অবনতি ত্বরান্বিত করে। সিলিকন ভিত্তিক লুব্রিকেন্ট ব্যবহার করবেন না।
