মুগ ৮০০-৩৩৬-২১২২ কয়েল রিং অ্যাসেম্বলি | এসি৪৫৯৮ থ্রু-বোর স্লিপ রিং
ব্যবহৃত, ১.৫" বোর, প্রতি সার্কিটে ১০এ, ফাইবার ব্রাশ, ২৫০ আরপিএম পর্যন্ত
পণ্যের সংক্ষিপ্ত বিবরণ

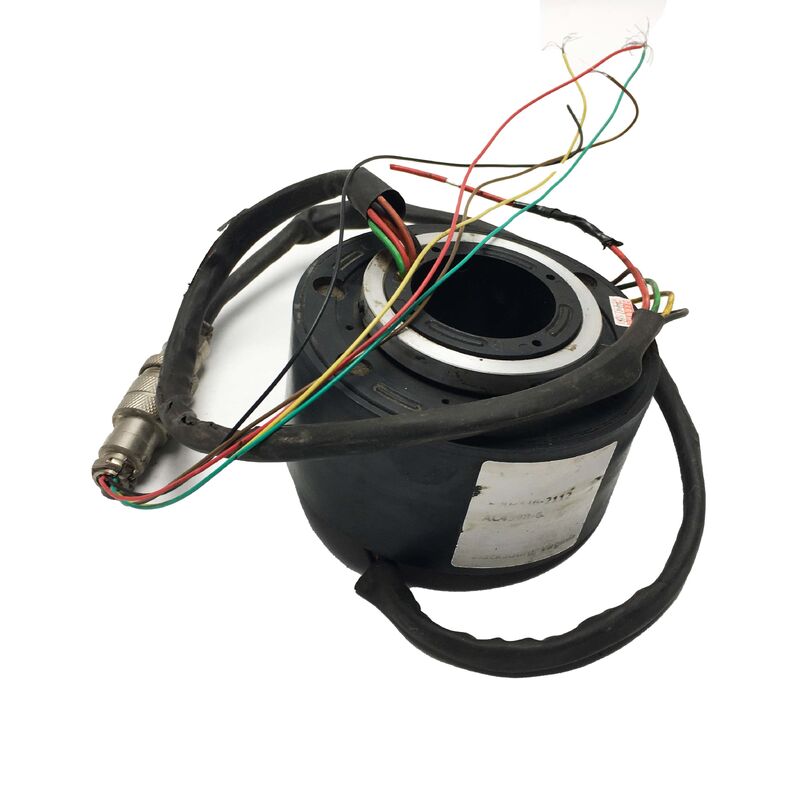

এই তালিকাটি একটি ব্যবহৃত মুগ ৮০০-৩৩৬-২১২২ কয়েল রিং অ্যাসেম্বলির জন্য - এসি৪৫৯৮ সিরিজের একটি থ্রু-বোর স্লিপ রিং, যা মুগ কম্পোনেন্টস গ্রুপ (পূর্বের লিটন পলি-সায়েন্টিফিক) দ্বারা নির্মিত সবচেয়ে ব্যাপকভাবে ব্যবহৃত শিল্প স্লিপ রিং প্ল্যাটফর্মগুলির মধ্যে একটি। ইউনিটটি পূর্ববর্তী পরিষেবা থেকে সরানো হয়েছে এবং পরীক্ষিত অতিরিক্ত বা বিনিময় স্টক হিসাবে সরবরাহ করা হচ্ছে।
অ্যাসেম্বলিটি একটি ১.৫-ইঞ্চি কেন্দ্রীয় বোরের মাধ্যমে অবিচ্ছিন্নভাবে ঘূর্ণায়মান ইন্টারফেস জুড়ে পাওয়ার এবং সিগন্যাল সার্কিট পাস করে, যা হাইড্রোলিক লাইন, নিউম্যাটিক টিউবিং বা একটি কনসেন্ট্রিক শ্যাফ্টকে কেন্দ্রের মধ্য দিয়ে যেতে দেয় যখন বৈদ্যুতিক সংযোগগুলি মোচড়ানো বা যান্ত্রিক চাপ জমা না করে অবাধে ঘোরে।
মূল স্পেসিফিকেশন
| পার্ট নম্বর |
৮০০-৩৩৬-২১২২ |
| প্রোডাক্ট ফ্যামিলি |
এসি৪৫৯৮ সিরিজ |
| থ্রু-বোর ব্যাস |
১.৫ ইঞ্চি (৩৮.১ মিমি) |
| প্রতি সার্কিটে কারেন্ট |
১০ এ |
| ভোল্টেজ রেটিং |
৬০০ ভিসিএসি পর্যন্ত |
| সার্কিট অপশন |
৬, ১২, ১৮, বা ২৪ সার্কিট |
| সর্বোচ্চ গতি (স্ট্যান্ডার্ড) |
২৫০ আরপিএম অবিচ্ছিন্ন |
| যোগাযোগ প্রযুক্তি |
ফাইবার ব্রাশ |
| লিড ওয়্যার গেজ |
১৬ এডব্লিউজি |
| লিড ওয়্যার দৈর্ঘ্য (স্ট্যান্ডার্ড) |
১২ ইঞ্চি |
| মাউন্টিং |
কলার মাউন্ট স্ট্যান্ডার্ড; ফ্ল্যাঞ্জ ঐচ্ছিক |
| বাইরের ব্যাস (ফ্ল্যাঞ্জ অপশন) |
৫ ইঞ্চি (১২৭ মিমি) |
| সিলিং |
স্প্ল্যাশ সিল (ধুলো এবং আর্দ্রতা প্রতিরোধ) |
| সিগন্যাল সামঞ্জস্যতা |
অ্যানালগ, ডিজিটাল, ডেটা বাস প্রোটোকল |
| প্রস্তুতকারক |
মুগ কম্পোনেন্টস গ্রুপ |
| উৎপাদন দেশ |
ইউএসএ |
থ্রু-বোর স্লিপ রিং কার্যকারিতা
একটি স্লিপ রিং কৌণিক সীমা ছাড়াই একটি ঘূর্ণায়মান ইন্টারফেস জুড়ে বৈদ্যুতিক শক্তি এবং সংকেত স্থানান্তর করে। থ্রু-বোর ডিজাইনে এর কেন্দ্রীয় অক্ষের মধ্য দিয়ে একটি ১.৫-ইঞ্চি বাধাহীন বোর রয়েছে, যা হাইড্রোলিক চাপ লাইন, নিউম্যাটিক সরবরাহ টিউবিং বা কনসেন্ট্রিক শ্যাফ্টগুলির জন্য একটি প্যাসেজ হিসাবে কাজ করে যা বৈদ্যুতিক সংযোগ ছাড়াই পাস করতে হবে।
এই নকশাটি ক্লান্তি জমা হওয়া এবং অবশেষে ভেঙে যাওয়া তারের মোচড়ানোর প্রয়োজনীয়তা দূর করে, সেগুলিকে লক্ষ লক্ষ ঘূর্ণনের জন্য ডিজাইন করা রোলিং বৈদ্যুতিক যোগাযোগের সাথে প্রতিস্থাপন করে।
ফাইবার ব্রাশ যোগাযোগ প্রযুক্তি
ফাইবার ব্রাশ যোগাযোগ ব্যবস্থা পৃথকভাবে পরিবাহী ফাইবারগুলির বান্ডিল ব্যবহার করে যা ঘূর্ণায়মান রিং পৃষ্ঠের বিরুদ্ধে রাইড করে, একই সাথে একাধিক যোগাযোগের পয়েন্ট তৈরি করে। এই নকশাটি বেশ কয়েকটি মূল সুবিধা প্রদান করে:
- কম যান্ত্রিক পরিধান সহ বর্ধিত পরিষেবা জীবন
- পরিষ্কার সংকেত সংক্রমণের জন্য ন্যূনতম বৈদ্যুতিক শব্দ
- কোন লুব্রিকেশন প্রয়োজন নেই
- কার্যত কোন পরিধান ধ্বংসাবশেষ তৈরি হয় না
- পরিষেবা জীবন জুড়ে সামঞ্জস্যপূর্ণ যোগাযোগ প্রতিরোধ
সার্কিট কনফিগারেশন এবং এক্স-সাফিক্স ভ্যারিয়েন্ট
এসি৪৫৮০ প্ল্যাটফর্মটি ৬, ১২, ১৮ এবং ২৪ সার্কিটের স্ট্যান্ডার্ড কনফিগারেশনে সরবরাহ করা হয়, প্রতিটি ১০ অ্যাম্পিয়ারে। এক্স-সাফিক্স ভ্যারিয়েন্টগুলি (৪৫৮০৬এক্স০২৮, ৪৫৮০১২এক্স১৪২, ইত্যাদি) নির্দিষ্ট সার্কিট সংখ্যা, লিড কনফিগারেশন, মাউন্টিং ব্যবস্থা, সিলিং এবং লিড দৈর্ঘ্য এনকোড করে।
বিদ্যমান ইউনিটগুলি প্রতিস্থাপন করার সময়, সম্পূর্ণ এক্স-সাফিক্স মেলানো মূল ওয়্যারিং এবং মাউন্টিং কনফিগারেশনের সাথে সামঞ্জস্যতা নিশ্চিত করে।
শিল্প অ্যাপ্লিকেশন
এসি৪৫৮০/৮০০-৩৩৬-২১২২ শিল্প ঘূর্ণায়মান সরঞ্জামগুলির একটি বিস্তৃত পরিসরে কাজ করে যার মধ্যে রয়েছে:
- রোটারি ইনডেক্স টেবিল
- শিল্প যানবাহনের জন্য কেবল রিল
- ওয়েল্ডিং পজিশনার
- ঘূর্ণায়মান ক্যারোসেল সহ প্যাকেজিং মেশিন
- ঘূর্ণায়মান প্ল্যাটফর্ম সহ প্যালেটাইজিং সিস্টেম
- টার্রেট-টাইপ মেশিনিং সেন্টার
- ঘূর্ণায়মান সেন্সর সহ প্রক্রিয়া নিয়ন্ত্রণ সরঞ্জাম
ব্যবহৃত ইউনিটের সুবিধা
ব্যবহৃত মুগ এসি৪৫৮০ ইউনিটগুলি নতুন OEM অর্ডারের লিড টাইম বা খরচ ছাড়াই সিস্টেমগুলি পুনরুদ্ধার বা আপগ্রেড করার জন্য একটি সাশ্রয়ী সমাধান সরবরাহ করে। শক্তিশালী নকশা এবং ফাইবার ব্রাশ প্রযুক্তি উল্লেখযোগ্য অবশিষ্ট পরিষেবা জীবন সরবরাহ করে এমনকি বর্ধিত পূর্ববর্তী ব্যবহারের পরেও যখন স্পেসিফিকেশনের মধ্যে পরিচালিত হয়।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: ৮০০-৩৩৬-২১২২ পার্ট নম্বর এবং এসি৪৫৮০ ডেজিগনেশনের মধ্যে পার্থক্য কী?
এসি৪৫৮০ হল এই থ্রু-বোর স্লিপ রিং প্ল্যাটফর্মের জন্য মুগের পণ্য পরিবার ডেজিগনেশন। ৮০০-৩৩৬-২১২২ হল একই পণ্য পরিবারের জন্য মুগ কম্পোনেন্টস গ্রুপের পার্ট নম্বর। উভয়ই একই ১.৫-ইঞ্চি বোর, ১০এ ফাইবার ব্রাশ স্লিপ রিং সিরিজকে বোঝায়।
প্রশ্ন ২: ৮০০-৩৩৬-২১২২ কতগুলি সার্কিট সমর্থন করে এবং সর্বোচ্চ কারেন্ট এবং ভোল্টেজ কত?
এসি৪৫৮০/৮০০-৩৩৬-২১২২ ৬, ১২, ১৮, বা ২৪ সার্কিট সমর্থন করে, প্রতিটি ১০ অ্যাম্পিয়ারে রেট করা। ভোল্টেজ রেটিং প্রতি সার্কিটে ৬০০ ভিসিএসি পর্যন্ত। সার্কিটগুলি এসি বা ডিসি পাওয়ার, অ্যানালগ সংকেত বা ডিজিটাল ডেটা সংকেত বহন করতে পারে।
প্রশ্ন ৩: ফাইবার ব্রাশ প্রযুক্তির জন্য কি রক্ষণাবেক্ষণ বা লুব্রিকেশন প্রয়োজন?
না। ফাইবার ব্রাশ যোগাযোগ প্রযুক্তির জন্য লুব্রিকেশন প্রয়োজন হয় না, যা প্রচলিত মেটাল ওয়্যার ব্রাশ স্লিপ রিংগুলির উপর প্রাথমিক নকশার সুবিধাগুলির মধ্যে একটি। রক্ষণাবেক্ষণ যোগাযোগ অ্যাসেম্বলি এবং লিড ওয়্যার অবস্থার পর্যায়ক্রমিক পরিদর্শনের মধ্যে সীমাবদ্ধ।
প্রশ্ন ৪: স্লিপ রিং অপারেশনে থাকাকালীন কি হাইড্রোলিক লাইন বা নিউম্যাটিক টিউবিং ১.৫-ইঞ্চি বোরের মধ্য দিয়ে যেতে পারে?
হ্যাঁ - এটি থ্রু-বোর ডিজাইনের উদ্দেশ্য। ১.৫-ইঞ্চি বাধাহীন বোর হাইড্রোলিক চাপ লাইন, নিউম্যাটিক সরবরাহ টিউবিং বা একটি কনসেন্ট্রিক যান্ত্রিক শ্যাফ্টকে অ্যাসেম্বলির কেন্দ্র দিয়ে যেতে দেয় যখন স্লিপ রিংটি এর চারপাশে স্বাধীনভাবে ঘোরে।
প্রশ্ন ৫: ইনস্টলেশনের আগে একটি ব্যবহৃত ৮০০-৩৩৬-২১২২ কিভাবে মূল্যায়ন করা উচিত?
ইনসুলেশন ক্ষতির জন্য লিড তারগুলি পরিদর্শন করুন, ফ্রেটিং বা স্কোরিংয়ের জন্য থ্রু-বোর অভ্যন্তরীণ পৃষ্ঠটি পরীক্ষা করুন, বিয়ারিং মসৃণতা পরীক্ষা করার জন্য অ্যাসেম্বলিটি হাত দিয়ে ঘোরান এবং প্রতিটি সার্কিটে যোগাযোগ প্রতিরোধ পরিমাপ করুন। অ্যাসেম্বলি ঘোরানোর সময় প্রতিটি সার্কিটে একটি পরিচিত লোড সংযোগ করে একটি বেঞ্চ পরীক্ষা সবচেয়ে নির্ভরযোগ্য বৈধতা প্রদান করে।
