TCL-05SV2 Mitsubishi টার্মিনাল কভার TCL05SV2 নতুন মূল
  • TCL-05SV2 Mitsubishi টার্মিনাল কভার TCL05SV2 নতুন মূল
  • TCL-05SV2 Mitsubishi টার্মিনাল কভার TCL05SV2 নতুন মূল
  • TCL-05SV2 Mitsubishi টার্মিনাল কভার TCL05SV2 নতুন মূল
  • TCL-05SV2 Mitsubishi টার্মিনাল কভার TCL05SV2 নতুন মূল
  • TCL-05SV2 Mitsubishi টার্মিনাল কভার TCL05SV2 নতুন মূল

TCL-05SV2 Mitsubishi টার্মিনাল কভার TCL05SV2 নতুন মূল

উৎপত্তি স্থল জাপান
পরিচিতিমুলক নাম Mitsubishi
সাক্ষ্যদান CE ROHS
মডেল নম্বার TCL-05SV2
পণ্যের বিবরণ
পার্ট নম্বর:
TCL-05SV2
ব্র্যান্ড:
মিতসুবিশি ইলেকট্রিক
পণ্যের ধরন:
বড় টার্মিনাল কভার
সিরিজ:
টিসি-এল
ফ্রেম প্রস্থ:
W75
খুঁটি:
2-মেরু
অবস্থা:
নতুন / ব্যবহৃত
ওয়ারেন্টি:
এক বছর
বিশেষভাবে তুলে ধরা:

Mitsubishi টার্মিনাল কভার TCL05SV2

,

মিটসুবিশি অটোমেশন রিপেয়ার পার্টস

,

TCL-05SV2 টার্মিনাল কভার প্রতিস্থাপন

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1
মূল্য
USD 5-15 / piece
প্যাকেজিং বিবরণ
মূল প্যাকেজিং
ডেলিভারি সময়
2 দিন
পরিশোধের শর্ত
এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা
প্রতিদিন 100 পিসি
পণ্য বিবরণ

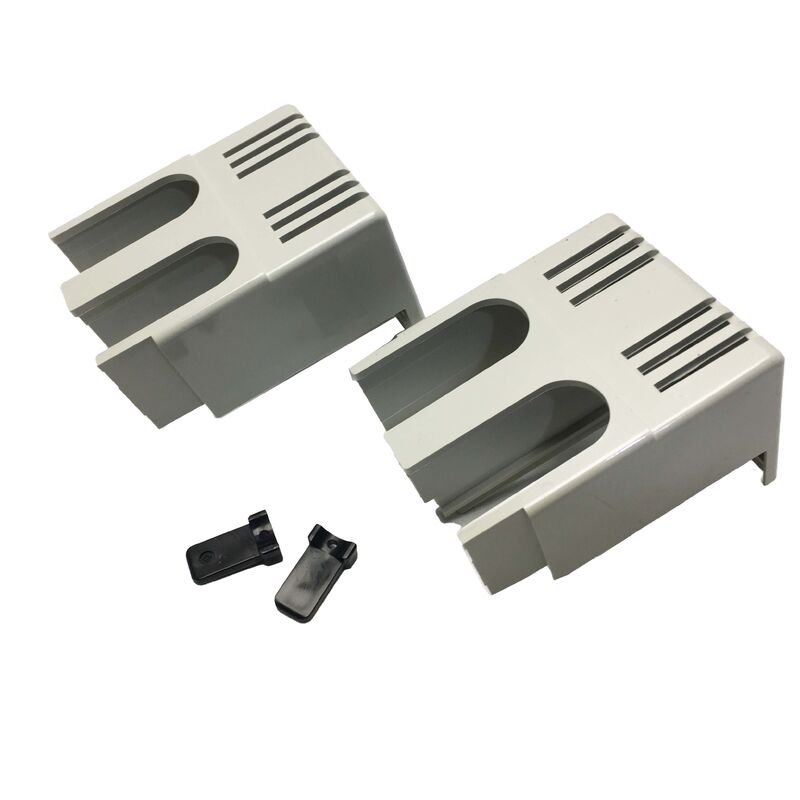

Mitsubishi TCL-05SV2 বড় টার্মিনাল কভার WS-V সিরিজের MCCB এর জন্য
পণ্যের সংক্ষিপ্ত বিবরণ

Mitsubishi TCL-05SV2 হল একটি বড় টার্মিনাল কভার যা বিশেষভাবে Mitsubishi Electric-এর WS-V সিরিজের মোল্ডেড কেস সার্কিট ব্রেকারগুলির জন্য ডিজাইন করা হয়েছে, যা 30A-63A ফ্রেম সাইজের 2-পোল কনফিগারেশনের জন্য প্রযোজ্য। প্রতিটি প্যাকেজে দুটি কভার এবং দুটি সিলিং প্লেট অন্তর্ভুক্ত থাকে, যা একটি একক ব্রেকারের উভয় পোলের জন্য সম্পূর্ণ টার্মিনাল সুরক্ষা প্রদান করে।পার্ট নম্বর:

TCL-05SV2 (TCL05SV2 হিসাবেও লেখা হয়)প্রকার:
মোল্ডেড কেস সার্কিট ব্রেকার (MCCB) এর জন্য বড় টার্মিনাল কভারসিরিজ:
TC-L সিরিজ – WS-V সিরিজ আনুষাঙ্গিকসামঞ্জস্যপূর্ণ ব্রেকার:
WS-V সিরিজ, ফ্রেম সাইজ 30A-63A, 2-পোলবিষয়বস্তু:
2 * কভার + 2 * সিলিং প্লেটরঙ:
সাদামাত্রা:
W50 মিমি * H25 মিমি * D65.5 মিমিপ্রস্তুতকারক:
Mitsubishi Electricঅবস্থা:
নতুন মূল স্পেসিফিকেশন
পার্ট নম্বর
TCL-05SV2কার্যকারিতা
বড় টার্মিনাল কভারসামঞ্জস্যপূর্ণ সিরিজ
Mitsubishi WS-V সিরিজ MCCBসামঞ্জস্যপূর্ণ ফ্রেম সাইজ
30A - 63Aপোল সংখ্যা
2-পোলবিষয়বস্তু
2 * কভার, 2 * সিলিং প্লেটরঙ
সাদাপ্রস্থ
50 মিমিউচ্চতা
25 মিমিগভীরতা
65.5 মিমিইনস্টলেশন পদ্ধতি
স্ন্যাপ-ফিট, টুল-ফ্রিউপাদান
প্লাস্টিক (UL-রেটেড ইনসুলেটিং উপাদান)প্যানেল ডিজাইনে সুরক্ষা সুবিধা
ডিস্ট্রিবিউশন প্যানেল এবং কন্ট্রোল ক্যাবিনেটে উন্মুক্ত সার্কিট ব্রেকার টার্মিনালগুলি উল্লেখযোগ্য বৈদ্যুতিক বিপদ সৃষ্টি করে। TCL-05SV2 টার্মিনাল এলাকার উপর একটি ফিটেড প্লাস্টিক এনক্লোজার সরবরাহ করে এই ঝুঁকি দূর করে, কর্মীদের সক্রিয় কন্ডাক্টরের সাথে দুর্ঘটনাক্রমে যোগাযোগ থেকে রক্ষা করে এবং সরঞ্জাম বা পরিবাহী ধ্বংসাবশেষ দ্বারা শর্ট সার্কিট প্রতিরোধ করে।

সক্রিয় টার্মিনালের সাথে দুর্ঘটনাক্রমে যোগাযোগের বিরুদ্ধে শারীরিক বাধা তৈরি করে

  • সরঞ্জাম, তারের টুকরা, বা পরিবাহী ধ্বংসাবশেষ দ্বারা শর্ট সার্কিট প্রতিরোধ করে
  • তারের নিয়মাবলী এবং বৈদ্যুতিক সুরক্ষা মান মেনে চলে
  • ব্রেকার সুইচিং ফাংশন বা থার্মাল পারফরম্যান্সে হস্তক্ষেপ করে না
  • সিলিং প্লেটগুলি সম্পূর্ণ সুরক্ষার জন্য অ্যাপারচার বন্ধ করে
  • স্ন্যাপ-ফিট ইনস্টলেশন ও অপসারণ
Mitsubishi-এর স্ন্যাপ-ফিট ডিজাইন টুল বা পৃথক ফাস্টেনার ছাড়াই দ্রুত ইনস্টলেশন এবং সহজ রক্ষণাবেক্ষণের অ্যাক্সেস নিশ্চিত করে।

ইনস্টলেশন

ব্রেকার টার্মিনাল এলাকার সাথে কভারটি সারিবদ্ধ করুন এবং রিটেনশন প্রজেকশনগুলি সার্কিট ব্রেকার কেসিংয়ের পূর্ব-গঠিত মাউন্টিং হোলগুলির সাথে যুক্ত না হওয়া পর্যন্ত দৃঢ়ভাবে চাপ দিন।

অপসারণ

রিটেনশন প্রজেকশনের ফাঁকে একটি স্লটেড স্ক্রু ড্রাইভার টিপ প্রবেশ করান, সংযোগ বিচ্ছিন্ন করার জন্য ভিতরের দিকে বাঁকান এবং কভারটি আলগা করুন। টুল যোগাযোগের পয়েন্টটি প্লাস্টিকের প্রজেকশনের উপর থাকে, সক্রিয় উপাদানগুলির উপর নয়।

WS-V সিরিজ কভার নির্বাচন গাইড

ফ্রেম সাইজ সামঞ্জস্য
"05" TCL-05SV2-তে 30A-63A ফ্রেম রেঞ্জকে বোঝায়। বড় ফ্রেমগুলির জন্য ভিন্ন কভার প্রয়োজন: 100A-125A ফ্রেমের জন্য TCL-1SV2, 125A এর উপরের ফ্রেমগুলির জন্য TCL-2SV2।

পোল সংখ্যা ভিন্নতা

"V2" প্রত্যয়টি 2-পোল সামঞ্জস্য নির্দেশ করে। একই ফ্রেম সাইজের 3-পোল ব্রেকারগুলির জন্য, TCL-05SV3 ব্যবহার করুন।

কভার সাইজ বিকল্প

TCL বড় টার্মিনাল কভার নির্দেশ করে; TCS ছোট টার্মিনাল কভার নির্দেশ করে। একই ফ্রেম এবং পোল সমন্বয়ের জন্য ছোট কভার বিকল্প হল TCS-05SV2।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

TCL-05SV2 এবং TCS-05SV2 এর মধ্যে পার্থক্য কি?
উভয়ই 30A-63A ফ্রেম সাইজের 2-পোল WS-V সিরিজের ব্রেকারগুলিকে কভার করে। TCL একটি বড় টার্মিনাল কভার নির্দেশ করে যা বৃহত্তর কন্ডাক্টর ক্রস-সেকশনের জন্য বৃহত্তর টার্মিনাল এলাকা কভারেজ সরবরাহ করে, যখন TCS সীমিত স্থানের ইনস্টলেশনের জন্য একটি ছোট, সংকীর্ণ কভার নির্দেশ করে।

TCL-05SV2 এবং TCL-05SV3 এর মধ্যে পার্থক্য কি?

TCL-05SV2 2-পোল ব্রেকারগুলির জন্য ডিজাইন করা হয়েছে, যখন TCL-05SV3 একই 30A-63A ফ্রেম রেঞ্জে 3-পোল কনফিগারেশনগুলিকে কভার করে। একটি 2-পোল কভার 3-পোল ব্রেকারে সঠিকভাবে ফিট হবে না, টার্মিনালগুলি উন্মুক্ত রেখে দেবে।

TCL-05SV2 কি Mitsubishi NV সিরিজের আর্থ লিকেজ সার্কিট ব্রেকারগুলির সাথে সামঞ্জস্যপূর্ণ?

TCL-05SV2 WS-V সিরিজের সার্কিট ব্রেকারগুলির জন্য নির্দিষ্ট করা হয়েছে। WS-V পণ্য পরিবারের মধ্যে এবং একই ফ্রেম সাইজের NV সিরিজের আর্থ লিকেজ ব্রেকারগুলি সাধারণত সামঞ্জস্যপূর্ণ, তবে ফিট করার আগে Mitsubishi-এর সামঞ্জস্য ডকুমেন্টেশনের সাথে নিশ্চিত করুন।

ইনস্টলেশন কি ব্রেকার ট্রিপ বা থার্মাল বৈশিষ্ট্যগুলিকে প্রভাবিত করে?

না। টার্মিনাল কভার শুধুমাত্র কন্ডাক্টর টার্মিনেশন জোনকে আবৃত করে এবং ব্রেকার মেকানিজম, থার্মাল ট্রিপ এলিমেন্ট বা ম্যাগনেটিক ট্রিপ কয়েলের সাথে যোগাযোগ করে না। ব্রেকারের রেট করা কারেন্ট, ব্রেকিং ক্ষমতা এবং ট্রিপ কার্ভ অপরিবর্তিত থাকে।

টার্মিনাল অ্যাক্সেসের জন্য TCL-05SV2 কীভাবে সরানো উচিত?

রিটেনশন প্রজেকশনের ফাঁকে একটি স্লটেড স্ক্রু ড্রাইভার টিপ আলতো করে প্রবেশ করান, সংযোগ বিচ্ছিন্ন করার জন্য ভিতরের দিকে বাঁকান এবং কভারটি আলগা করুন। টার্মিনাল অ্যাক্সেস কাজ করার আগে সর্বদা সার্কিটটি বিচ্ছিন্ন করুন এবং লক-আউট করুন।
