| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | Mitsubishi |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | CP30-BA1P1M5A |

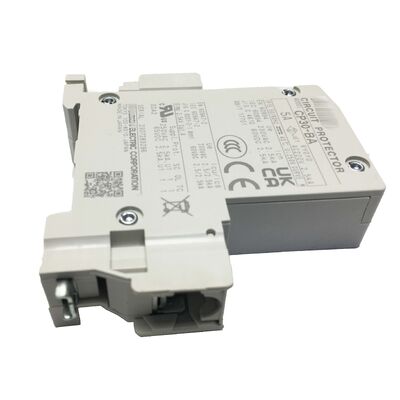

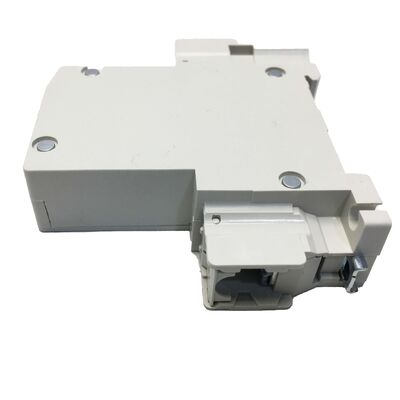

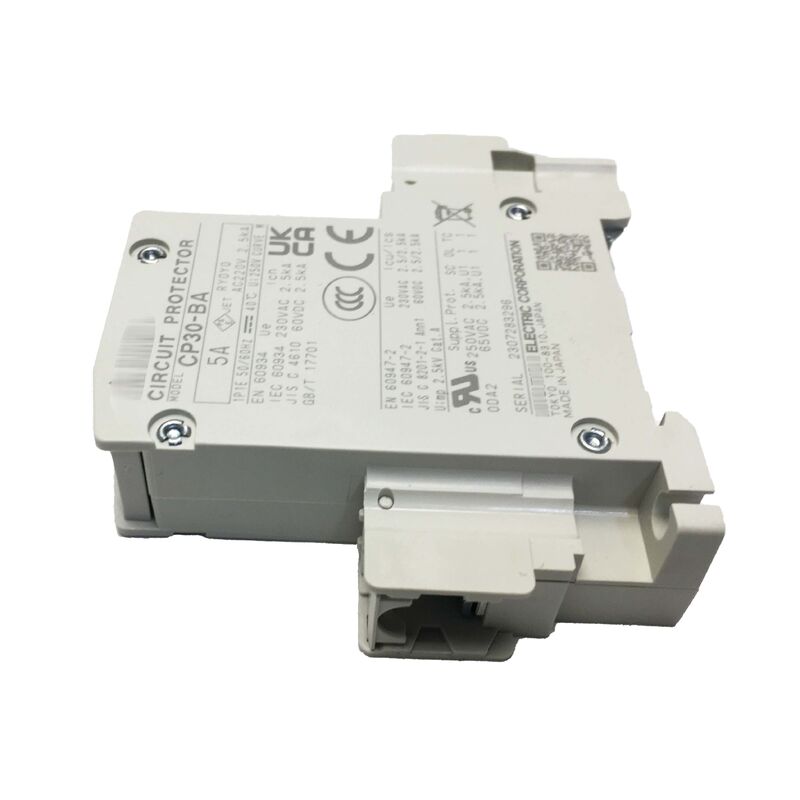

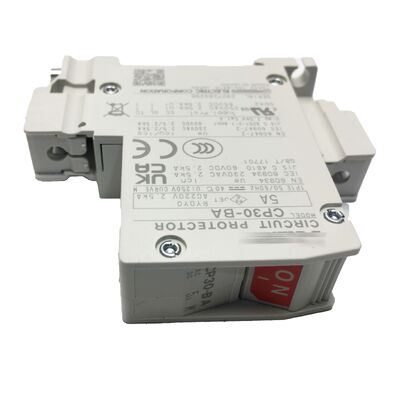

দ্যMitsubishi CP30-BA1P1M5Aএটি মিটসুবিশি ইলেকট্রিকের WS-V (ওয়ার্ল্ড সুপার V) সিরিজের একটি একক-পোল, 5A মিনি চক্র ব্রেকার।এই ইউএল 1077 সার্টিফাইড সার্কিট রক্ষক বিশেষভাবে পৃথক লোড সার্কিট রক্ষা করার জন্য ডিজাইন করা হয়, নিয়ন্ত্রণ সার্কিট, এবং শিল্প নিয়ন্ত্রণ প্যানেল এবং মেশিন ঘরের মধ্যে শাখা সার্কিট।
| পার্ট নম্বর | CP30-BA1P1M5A |
| পোলিশ | ১-পোল (1P) |
| ট্রিপ বর্তমান | ৫ এটি |
| ফ্রেম বর্তমান | ৩০ এফ |
| ট্রিপিং কার্ভ | M (মাঝারি গতির) |
| নামমাত্র ডিসি ভোল্টেজ | ৬৫ ভোল্ট ডিসি |
| নামমাত্র আইসোলেশন ভোল্টেজ (ইউআই) | ২৫০ ভোল্ট |
| নামমাত্র ইম্পলস ভোল্টেজ (Uimp) | 2.5 কেভি |
| শর্ট সার্কিট ব্রেকিং ক্ষমতা | 2.5 kA 230V AC (IEC) / 2.5 kA 250V AC (UL1077) এ |
| সংযোগ | স্ক্রু ক্ল্যাম্প |
| মাউন্ট | ডিআইএন রেল |
| মানদণ্ড ও অনুমোদন | UL 1077, IEC 60947-2, IEC 60934, CSA C22.2 নং235, UL, CSA, TÜV, CE, CCC |
WS-V সিরিজটি বিশ্বব্যাপী বাজারে প্যানেল নির্মাতাদের চাহিদা পূরণের জন্য ডিজাইন করা হয়েছে। ব্যাপক মাল্টি-সার্টিফিকেশন (UL 1077, IEC 60947-2, CSA, TÜV, CE),একই ক্যাটালগ নম্বর উত্তর আমেরিকার জন্য নির্ধারিত প্যানেলের জন্য ব্যবহার করা যেতে পারে, ইউরোপীয়, এবং এশীয় বাজার, বিশ্বব্যাপী মেশিন সম্মতি সরলীকরণ।
এই সিরিজের উন্নত শর্ট সার্কিট বিচ্ছিন্নতা ক্ষমতা এবং ধারাবাহিক ট্রিপ বৈশিষ্ট্য রয়েছে, যা একটি 2 এর সাথে নির্ভরযোগ্য সুরক্ষা সরবরাহ করে।ইউএল ১০৭৭ অবস্থার অধীনে ২৫০ ভোল্ট এসি এ ৫ কেএ ব্রেকিং ক্ষমতা.
এম-ক্রুভ (মাঝারি গতির) ট্রিপিং বৈশিষ্ট্যটি মাঝারি ইনরশ প্রবাহের সাথে সার্কিটগুলির জন্য আদর্শ, এটিকে উপযুক্ত করে তোলেঃ
এই বক্ররেখাটি বিরক্তিকর ট্রিপিং ছাড়াই স্বাভাবিক স্টার্টআপ ট্রানজিয়েন্টকে সহ্য করার সময় স্থায়ী ওভারকরেন্টের বিরুদ্ধে সুরক্ষা প্রদান করে।
65V ডিসি ভোল্টেজ রেটিং এই সুরক্ষাকারীকে 24V এবং 48V ডিসি নিয়ন্ত্রণ সার্কিটের জন্য আদর্শ করে তোলে যা সাধারণত পাওয়া যায়ঃ
ডিভাইসটি বিশেষভাবে ডিসি ফল্ট বিচ্ছিন্নতার জন্য রেট করা হয়েছে, ডিসি কন্ট্রোল সিস্টেমে যথাযথ সুরক্ষা নিশ্চিত করে।
স্ক্রু-ক্ল্যাম্প টার্মিনালগুলি কম্পন এবং তাপীয় চক্রের সাথে শিল্প পরিবেশের জন্য উপযুক্ত নির্ভরযোগ্য, পুনরায় টাইটযোগ্য সংযোগ সরবরাহ করে।স্ট্যান্ডার্ড 35mm DIN রেল মাউন্ট অন্যান্য সুরক্ষা ডিভাইসের সাথে নিয়ন্ত্রণ প্যানেল সহজ ইন্টিগ্রেশন নিশ্চিত করে.
ইউএল ১০৭৭ মূল পরিষেবা প্রবেশদ্বার সুরক্ষার নীচে সরঞ্জামগুলির মধ্যে সার্কিটগুলির জন্য সম্পূরক সুরক্ষাগুলিকে কভার করে। ইউএল ৪৮৯ সরাসরি পরিষেবা সংযোগের জন্য শাখা সার্কিট সুরক্ষা ডিভাইসগুলিকে কভার করে।কন্ট্রোল প্যানেলের অভ্যন্তরে পৃথক লোড সার্কিটগুলির জন্য CP30-BA এর মতো UL 1077 ডিভাইস ব্যবহার করুন.
এম-কার্ভঃ মাঝারি ইনরশের জন্য সাধারণ উদ্দেশ্য (রেলী, সোলেনয়েডস) । এস-কার্ভঃ ভারী ইনরশ লোড (ট্রান্সফরমার, মোটর) । এফ-কার্ভঃ ন্যূনতম ইনরশের সাথে সংবেদনশীল সার্কিটগুলির জন্য দ্রুত প্রতিক্রিয়া।
হ্যাঁ, 65 ভি ডিসি রেটিং 24 ভি ডিসি অ্যাপ্লিকেশনগুলির জন্য যথেষ্ট মার্জিন সরবরাহ করে। ডিভাইসটি এই ভোল্টেজ ক্লাসে ডিসি বিচ্ছিন্নতার জন্য বিশেষভাবে রেট করা হয়েছে।
বেস ইউনিটটিতে সহায়ক পরিচিতিগুলি অন্তর্ভুক্ত নেই, তবে সিপি 30-বিএ সিরিজটি অতিরিক্ত অ্যালার্ম এবং সহায়ক যোগাযোগের আনুষাঙ্গিকগুলি সমর্থন করে যা ট্রিপ স্ট্যাটাস মনিটরিংয়ের জন্য ডিভাইসের দেহের উপর ক্লিপ করে।
ইউএল ১০৭৭, সিএসএ সি২২.২ নং235, আইইসি ৬০৯৪৭-২, আইইসি ৬০৯৩৪, টিইউভি, এবং সিই মার্কিং EN ৬০৯৩৪ এবং EN ৬০৯৪৭-২ এর অধীনে। এই মাল্টি-সার্টিফিকেশন আন্তর্জাতিক মেশিনের সম্মতিকে সহজতর করে।
