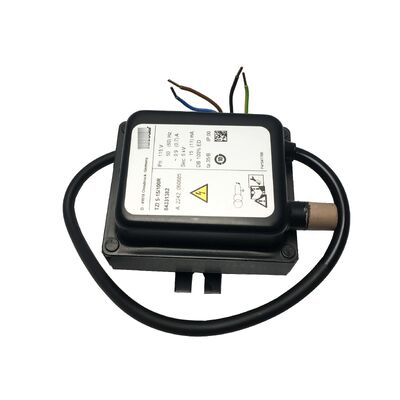

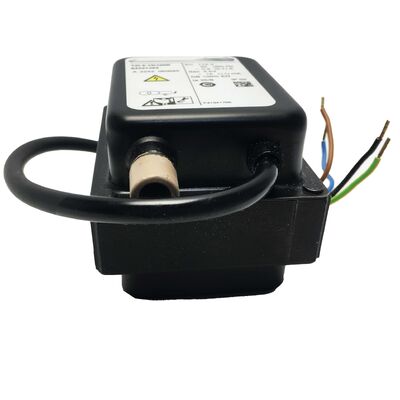

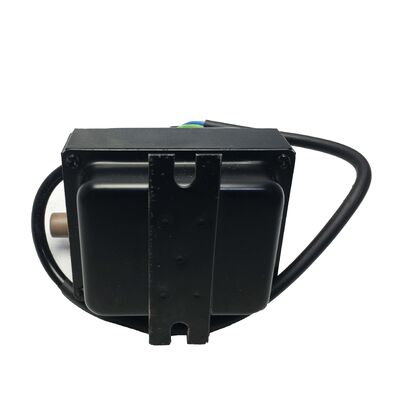

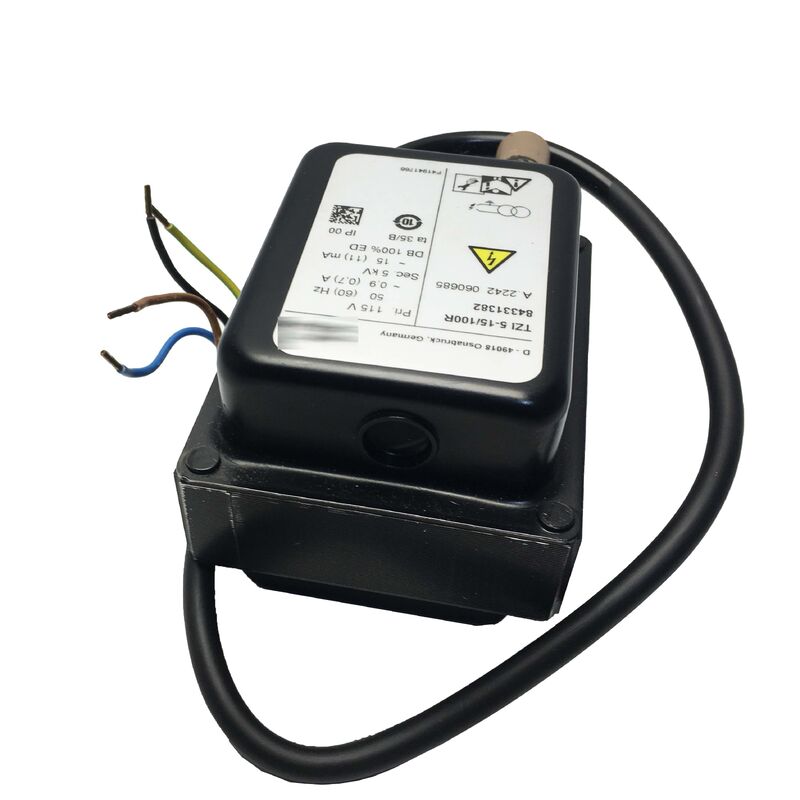

ক্রোম স্ক্রোডার টিজিআই৫-১৫/১০০আর ইগনিশন ট্রান্সফরমার
অর্ডার নং ৮৪৩৩১৩৮২।
পণ্যের সংক্ষিপ্ত বিবরণ
Krom Schroder TZI5-15/100R (অর্ডার নম্বর 84331382) হল প্রতিষ্ঠিত TZI সিরিজের একটি উচ্চ-ভোল্টেজ ইগনিশন ট্রান্সফরমার,বিশেষভাবে শিল্প ও বাণিজ্যিক জ্বলন সরঞ্জামগুলির গ্যাস বার্নার এবং গ্যাস-ইনজিলড বা সরাসরি জ্বলনযোগ্য তেল বার্নারগুলির স্ফুলিঙ্গ জ্বলনের জন্য ডিজাইন করা হয়েছে.
এই ট্রান্সফরমারটি ১১৫ ভোল্টের এসি নেট সরবরাহকে ৫ কিলোভোল্টের উচ্চ ভোল্টেজের আউটপুট পর্যন্ত বাড়িয়ে দেয়,50 Hz এ 15 mA সরবরাহ করে - জ্বালানী-বায়ু মিশ্রণের সঠিকভাবে গ্যাপযুক্ত ইলেক্ট্রোডগুলির মাধ্যমে নির্ভরযোগ্য জ্বালানী জ্বালানী জ্বালানীর জন্য প্রয়োজনীয় ভোল্টেজ এবং বর্তমানের সর্বোত্তম সমন্বয়.
১০০% ডিউটি সাইকেল রেটিং এই ইউনিটকে অন্তর্বর্তীকালীন রেটিংযুক্ত বিকল্পগুলির থেকে আলাদা করে, বাধ্যতামূলক অফ-পিরিয়ড ছাড়াই অবিচ্ছিন্ন ক্রিয়াকলাপের অনুমতি দেয়।এটি তাপীয় ব্যর্থতা মোডগুলিকে বাদ দেয় যা বার্নার নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে চাহিদাপূর্ণ ফায়ারিং চক্রের অধীনে পরিষেবা জীবনকে সীমাবদ্ধ করতে পারে.
টেকনিক্যাল স্পেসিফিকেশন
| অর্ডার নম্বর |
84331382 |
| মডেল |
TZI 5-15/100R |
| আউটপুট ভোল্টেজ |
৫ কিলোভোল্ট |
| আউটপুট বর্তমান |
১৫ এমএ (৫০ হার্জ) |
| প্রধান ইনপুট ভোল্টেজ |
১১৫ ভোল্ট এসি |
| ডিউটি চক্র |
১০০% (নিরবচ্ছিন্ন) |
| প্রয়োগ |
গ্যাস বার্নার, তেল বার্নার |
| ইলেক্ট্রোড অপারেশন |
একক ইলেক্ট্রোড এবং ডাবল ইলেক্ট্রোড |
| অভ্যন্তরীণ |
আইপি ০০ - কন্ট্রোল ক্যাবিনেটে ইনস্টলেশন প্রয়োজন |
| সিরিজ |
TZI (ট্রান্সফরমার Zundung Industrie) |
| নির্মাতা |
ক্রোম স্ক্রোডার / এলস্টার / হানিওয়েল কম্বোশন |
নির্ভরযোগ্য স্পার্ক ইগনিশনের জন্য 5 কেভি আউটপুট
TZI5-15/100R এর 5 kV আউটপুটটি বিশেষভাবে ইলেক্ট্রোড ফাঁক ডায়েলেক্ট্রিকগুলি ভেঙে ফেলার জন্য ডিজাইন করা হয়েছে এবং স্পার্কগুলি শুরু করে,যখন 15 এমএ আউটপুট বর্তমান নির্ভরযোগ্য জ্বালানী-বায়ু মিশ্রণ জ্বলন জন্য পর্যাপ্ত শক্তি নিশ্চিত করেএই স্পেসিফিকেশন সঠিক ইলেক্ট্রোড ইনস্টলেশন নকশা জন্য অপারেটিং envelope নির্ধারণ করে।
১০০% ডিউটি সাইকেল সুবিধা
দীর্ঘ স্টার্টআপ সিকোয়েন্স, ঘন ঘন সাইক্লিং বা কমিশনিং প্রয়োজনীয়তার সাথে আধুনিক বার্নার ম্যানেজমেন্ট সিস্টেমগুলি 100% ডিউটি সাইকেল রেটিং থেকে উপকৃত হয়।সীমাবদ্ধ অন-টাইম ট্রান্সফরমারগুলির বিপরীতে, এই ইউনিটটি তাপীয় চাপের উদ্বেগ ছাড়াই বর্ধিত অপারেশন পরিচালনা করে, উচ্চতর অ্যাপ্লিকেশনগুলিতে দীর্ঘ সেবা জীবন নিশ্চিত করে।
ইলেক্ট্রোড অপারেশন মোড
TZI5-15/100R উভয় ডাবল-ইলেক্ট্রোড এবং একক-ইলেক্ট্রোড কনফিগারেশন সমর্থন করে। একক-ইলেক্ট্রোড অপারেশন একই ইলেক্ট্রোড উভয় ignition এবং ionization ফাংশন,কমপ্যাক্ট বা retrofit অ্যাপ্লিকেশনের জন্য বার্নার হেড নির্মাণ সরলীকরণ এবং জ্বলন চেম্বার অনুপ্রবেশ হ্রাস.
ইনস্টলেশনের প্রয়োজনীয়তা
IP 00 রেটযুক্ত উপাদান হিসাবে এই ট্রান্সফরমারটি একটি উপযুক্ত নিয়ন্ত্রণ ক্যাবিনেটের ভিতরে ইনস্টল করা আবশ্যক। কমপক্ষে 5 কেভি রেটযুক্ত উচ্চ ভোল্টেজ ইগনিশন ক্যাবল ব্যবহার করুন,ক্যাবল রান যতটা সম্ভব সংক্ষিপ্ত রাখুন (সাধারণত এক মিটারের নিচে), এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমাতে সিগন্যাল তারের থেকে দূরে রুট। সঠিক সার্কিট সমাপ্তির জন্য বার্নার শরীরের কার্যকরী গ্রাউন্ডিং বাধ্যতামূলক।
প্রতিস্থাপন তথ্য
বর্তমান ক্রোম স্ক্রোডার সমতুল্য হল TZI 5-15/100QT (ক্রম নম্বর 84391111), যা 120VAC ইনপুট এবং UL / CSA অনুমোদনের সাথে একই 5 kV / 15 mA / 100% শুল্ক স্পেসিফিকেশন বৈশিষ্ট্যযুক্ত।115VAC স্পেসিফিকেশনের সাথে সঠিকভাবে মেলে এমন ইনস্টলেশনের জন্য, মূল TZI5-15/100R এর অতিরিক্ত স্টক সরাসরি প্রতিস্থাপন সামঞ্জস্যতা প্রদান করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
১০০% ডিউটি সাইকেল এবং অন্তর্বর্তী ডিউটি রেটগুলির মধ্যে পার্থক্য কী?
১০০% ডিউটি সাইকেল প্রয়োজনীয় অফ-পিরিয়ড ছাড়াই অবিচ্ছিন্ন অপারেশনের অনুমতি দেয়, যখন অন্তর্বর্তীকালীন রেটিং (সাধারণত ২০-৩০%) সুনির্দিষ্ট চক্রের মধ্যে ওভারহিটিং রোধ করার জন্য সময়সীমা সীমাবদ্ধ করে।১০০% রেটিং ঘন ঘন স্টার্ট বা বর্ধিত ইগনিশন সিকোয়েন্সের সাথে অ্যাপ্লিকেশনগুলিতে তাপীয় চাপ দূর করে.
এই ট্রান্সফরমারটি গ্যাস এবং তেল বার্নার উভয়ের জন্য ব্যবহার করা যেতে পারে?
হ্যাঁ, টিজিআই সিরিজটি সরাসরি গ্যাস বার্নারের স্পার্ক ইগনিশন এবং পাইলট গ্যাস শিখা বা সরাসরি স্পার্ক ইগনিশন দ্বারা তেল বার্নারের জন্য, বার্নারের নকশার উপর নির্ভর করে।প্রস্তুতকারকের স্পেসিফিকেশন অনুযায়ী সঠিক ইলেক্ট্রোড ফাঁক এবং অবস্থান নির্ভরযোগ্য ignition নিশ্চিত.
এই ট্রান্সফরমারের সাথে কোন ইগনিশন ক্যাবল ব্যবহার করা উচিত?
কমপক্ষে ৫ কিলোভোল্টের নামমাত্র উচ্চ-ভোল্টেজ ইগনিশন ক্যাবল ব্যবহার করুন, ক্যাপাসিটিভ লোডিং হ্রাস করার জন্য যতটা সম্ভব সংক্ষিপ্ত (এক মিটারের নিচে প্রস্তাবিত) রাখা।সিগন্যাল ওয়্যারিং থেকে দূরে রুট এবং সম্মতি ইনস্টলেশনের জন্য Krom Schroder এর বিশেষভাবে ডিজাইন করা তারের আনুষাঙ্গিক ব্যবহার করুন.
জ্বলন্ত শরীরের গ্রাউন্ডিং প্রয়োজন হয়?
হ্যাঁ, উচ্চ ভোল্টেজ সার্কিট সম্পূর্ণ করার জন্য একক এবং ডাবল ইলেক্ট্রোড উভয় কনফিগারেশনেই ফাংশনাল গ্রাউন্ডিং বাধ্যতামূলক।স্পার্ক গঠন নির্ভরযোগ্য হবে না বা অস্তিত্বহীন হবে.
TZI5-15/100R এর বর্তমান প্রতিস্থাপন কি?
বর্তমান-উত্পাদনের সমতুল্য হল TZI 5-15/100QT (ক্রম নম্বর 84391111), 120VAC ইনপুট এবং UL / CSA তালিকা সহ অভিন্ন স্পেসিফিকেশন বৈশিষ্ট্যযুক্ত। সঠিক 115VAC স্পেসিফিকেশন মেলে,মূল TZI5-15/100R এর অতিরিক্ত স্টক সরাসরি সামঞ্জস্যতা প্রদান করে.
