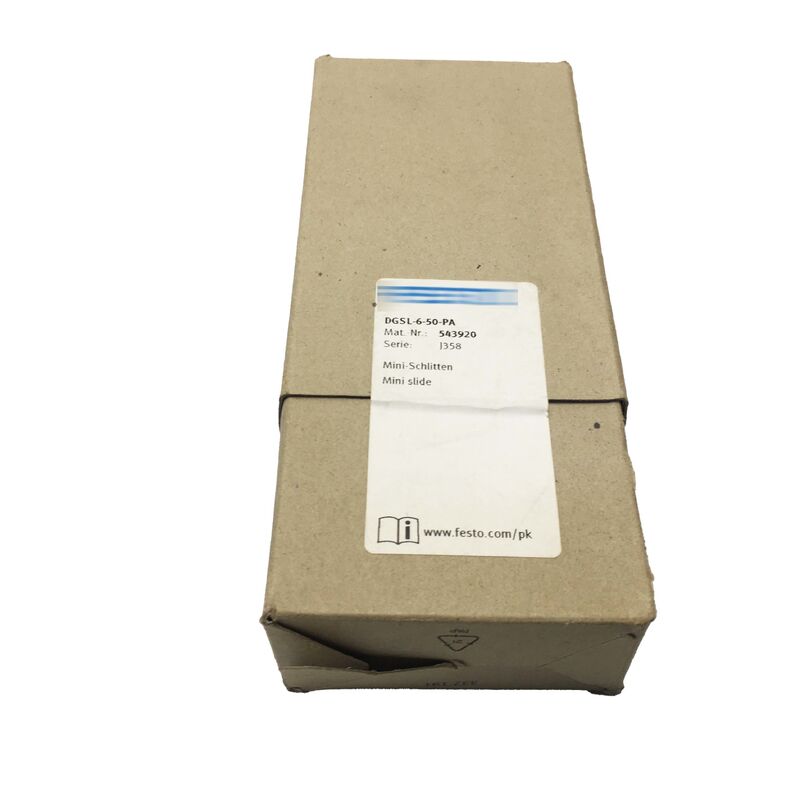

Festo DGSL-6-50-PA মিনি স্লাইড সিলিন্ডার
৬ মিলিমিটার, ৫০ মিলিমিটার স্ট্রোক, ডাবল অ্যাক্টিং -- পার্ট নম্বরঃ ৫৪৩৯২০ -- আসল নতুন।
ছোট পদচিহ্ন, গুরুতর নির্ভুলতা
কমপ্যাক্ট অটোমেশন মানে সঠিকতা নিয়ে আপস করা নয়। Festo DGSL-6-50-PA একটি ক্ষুদ্র স্লাইড সিলিন্ডার যা একটি বল বহনকারী খাঁচা গাইড, দ্বৈত-শেষ ইলাস্টিক cushioning,এবং DGSL সিরিজের ক্ষুদ্রতম বায়ুসংক্রান্ত স্লাইড প্যাকেজগুলির মধ্যে একটিতে নিকটবর্তী সেন্সর সামঞ্জস্য.
পিক-এন্ড-প্লেস সেল, ছোট অংশের সমাবেশ ফিক্সচার এবং হ্যান্ডলিং মডিউল যেখানে স্থানটি মিলিমিটারে গণনা করা হয়, এটি এমন একটি ইউনিট যা এটির চারপাশে পুনরায় নকশা না করেই ফিট করে।
ডিজিএসএল-৬-৫০-পিএ এর পার্ট নম্বর ৫৪৩৯২০ এবং এটি ফেস্টোর প্রতিষ্ঠিত ডিজিএসএল মিনি স্লাইড ফ্যামিলির অন্তর্গত।উৎপাদন স্বয়ংক্রিয়করণের চাহিদাপূর্ণ চক্রের জন্য ডিজাইন করা হয়েছে.
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
মূল্য |
| পার্ট নম্বর |
DGSL-6-50-PA |
| বিকল্প অংশের সংখ্যা |
543920 |
| ব্র্যান্ড |
ফেস্টো |
| সিরিজ |
ডিজিএসএল |
| প্রকার |
মিনি স্লাইড / স্লাইড টেবিল |
| খাঁজ আকার |
৬ মিমি |
| পিস্টন ব্যাসার্ধ |
৮ মিমি |
| স্ট্রোক |
৫০ মিমি |
| অপারেশন মোড |
ডাবল-অ্যাক্টিং |
| ড্রাইভ ইউনিট ডিজাইন |
জোয়াল (পিস্টন রড + স্লাইড) |
| অপারেটিং চাপ |
0.15 - 0.8 এমপিএ (1.5 - 8 বার) |
| সর্বাধিক গতি |
0.5 মি/সেকেন্ড |
| পুনরাবৃত্তি সঠিকতা |
0.3 মিমি |
| কুশনিং |
উভয় প্রান্তে ইলাস্টিক রিং/প্যাড (পি) |
| গাইডের ধরন |
বল বহনকারী খাঁচা |
| মাউন্ট পজিশন |
যেকোনো |
| অবস্থান সনাক্তকরণ |
ঘনিষ্ঠতা সেন্সরের জন্য |
| তাত্ত্বিক শক্তি ৬ বার (অগ্রগামী) |
৩০ এন |
| তাত্ত্বিক শক্তি ৬ বার (পিছনে নেমে) |
২৩ এন |
| অপারেটিং মিডিয়াম |
ISO 8573-1 অনুযায়ী সংকুচিত বায়ুঃ2010 |
ডিজিএসএল ডিজাইন কি কাজ করে
ডিজিএসএল সিরিজটি একটি যোগী-ড্রাইভ নির্মাণ ব্যবহার করে ∙ পিস্টন রডটি লোডের সাথে সরাসরি সংযুক্ত হওয়ার পরিবর্তে একটি স্লাইডিং প্লেটে (যোগী) সংযুক্ত হয়।
এই বিন্যাসটি পিস্টন রডের মধ্যে তাদের প্রেরণ না করে স্লাইডকে অনুভূমিক লোড বহন করতে দেয়,যা সিলের কাজ জীবন বাড়ায় এবং পুরো স্ট্রোক জুড়ে গতি মসৃণ রাখে.
বল-বেয়ারিং কেজ গাইড হল উপাদান যা 0.3 মিমি পুনরাবৃত্তি নির্ভুলতা বাস্তবে অর্জনযোগ্য করে তোলে।
Ball cage guides distribute load evenly across multiple contact points and resist the moment forces that arise when a load is offset from the slide center — a common situation in pick-and-place grippers and part-transfer assemblies.
উভয় প্রান্তে ইলাস্টিক cushioning রিং ধাতু থেকে ধাতু যোগাযোগ ছাড়া স্ট্রোক শেষ পয়েন্টগুলিতে হ্রাস পরিচালনা করে যা অন্যথায় কাঠামোর মধ্যে শক প্রবর্তন করবে।উচ্চ-চক্র অ্যাপ্লিকেশন সম্পর্কে, এই ডাম্পিং স্লাইডের দেহ এবং এটির সাথে সংযুক্ত টুলিংয়ের পরিষেবা জীবন বাড়ায়।
পজিশন সেন্সিং ইন্টিগ্রেশন
ডিজিএসএল-৬-৫০-পিএ-তে সান্নিধ্য সেন্সরগুলির জন্য একটি সেন্সর স্লট রয়েছে। এটি একটি ইন্টিগ্রেটেড বৈশিষ্ট্য যা সমাবেশের আবরণে প্রজেক্টিং হার্ডওয়্যার যুক্ত করে না।প্রক্সিমিটি সেন্সর সরাসরি শেষ অবস্থান সনাক্ত করতে স্লট মধ্যে মাউন্ট করা যেতে পারে, মধ্যবর্তী অবস্থান, অথবা উভয়, একটি পিএলসি বা বায়ুসংক্রান্ত নিয়ামক ফিরে ফিডিং সংকেত।
পরিষ্কার সংহতকরণ সামগ্রিক মডিউলটিকে কমপ্যাক্ট রাখে এবং বাহ্যিক সেন্সর ব্র্যাকেটের দ্বারা প্রবর্তিত ক্যাবল রুটিং সমস্যাগুলি দূর করে।
হ্যান্ডলিং এবং সমাবেশ অ্যাপ্লিকেশন
এই আকার এবং স্ট্রোকের সমন্বয় প্রায়শই দেখা যায়ঃ
- ছোট অংশের পিক-এন্ড-প্লেস মডিউল যেখানে 50 মিমি স্ট্রোক একটি কম্প্যাক্ট সমাবেশ স্টেশনে একটি ফিড অবস্থান এবং একটি স্থানান্তর অবস্থানের মধ্যে ফাঁক সেতু
- বায়ুসংক্রান্ত গ্রিপার অবস্থান √ স্লাইড workpiece একটি গ্রিপার অগ্রসর এবং পরবর্তী চক্র জন্য পরিষ্কারভাবে retracts
- ক্ষুদ্র স্থানান্তর সিস্টেম যেখানে একাধিক DGSL ইউনিট XY বা রৈখিক কনফিগারেশনে একত্রিত করা হয়
- ফিক্সচার ক্ল্যাম্পিং অ্যাক্টিভেশন ২ ডাবল-অ্যাক্টিং ডিজাইন চাপের অধীনে একটি ক্ল্যাম্পিং অবস্থান ধরে রাখে এবং সংকেত উপর ইতিবাচকভাবে মুক্তি
- ইলেকট্রনিক উপাদান হ্যান্ডলিং যেখানে 0.3 মিমি পুনরাবৃত্তি নির্ভুলতা পিসিবি সমাবেশ বা সংযোগকারী সন্নিবেশের কাজগুলিতে সঠিক অংশ স্থাপনকে সমর্থন করে
প্রায়শই জিজ্ঞাসিত প্রশ্ন
DGSL-6-50-PA এর জন্য অপারেটিং চাপ পরিসীমা কি?
অপারেটিং চাপ পরিসীমা 1.5 থেকে 8 বার (0.15 থেকে 0.8 এমপিএ) । নির্ভরযোগ্য অ্যাক্টিভেশন নিশ্চিত করার জন্য 1.5 বার ন্যূনতম চাপ প্রয়োজন।8 বারের উপরে কাজ করা নামমাত্র চাপের সীমা অতিক্রম করবে এবং এড়ানো উচিত.
ডিজিএসএল-৬-৫০-পিএ কোন দিকনির্দেশে মাউন্ট করা যায়?
হ্যাঁ √ মাউন্ট অবস্থান কোন দৃষ্টিভঙ্গি হিসাবে নির্দিষ্ট করা হয়। বল বহনকারী খাঁচা গাইড এবং জোয়াল নির্মাণ অনুভূমিক, উল্লম্ব,এবং পারফরম্যান্স বা গাইড লাইফ প্রভাবিত না করে কোণে মাউন্ট.
এই স্লাইডের সাথে কোন ধরণের অবস্থান সেন্সর সামঞ্জস্যপূর্ণ?
স্লাইডটি স্লাইড বডিতে ইন্টিগ্রেটেড সেন্সর স্লটটি ফিট করে এমন নিকটবর্তী সেন্সরগুলির জন্য ডিজাইন করা হয়েছে।Festo এর SME/SMT সিরিজের proximity switches এবং একই ফর্ম ফ্যাক্টরের সামঞ্জস্যপূর্ণ তৃতীয় পক্ষের সেন্সর ব্যবহার করা যেতে পারেঅর্ডার দেওয়ার আগে আপনার সেন্সর বডি আকারের সাথে সেন্সর স্লট মাত্রা পরীক্ষা করুন।
PA এবং P1A মোচিং ভেরিয়েন্টের মধ্যে পার্থক্য কী?
পিএ ভেরিয়েন্ট উভয় প্রান্তে ইলাস্টিক মোচিং রিং ব্যবহার করে √ ধাতব থেকে ধাতব শেষ যোগাযোগ ছাড়াই নমনীয় হ্রাস।P1A বৈকল্পিক উচ্চ গতির অ্যাপ্লিকেশনের জন্য সামনের প্রান্তে ইলাস্টিক মোচিং এবং নিয়মিত সূক্ষ্ম মোচিংয়ের সংমিশ্রণ ব্যবহার করে যেখানে আরও সুনির্দিষ্ট শেষ অবস্থানের নিয়ন্ত্রণ প্রয়োজনস্ট্যান্ডার্ড মাঝারি গতির অ্যাপ্লিকেশনের জন্য, পিএ সবচেয়ে সাধারণ এবং খরচ কার্যকর পছন্দ।
ডিজিএসএল-৬-৫০-পিএ কি তেলে তৈলাক্ত বায়ু সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?
হ্যাঁ, একটি শর্তে। ইউনিটটি তেল-লুব্রিকেটেড সংকুচিত বায়ু দিয়ে কাজ করতে পারে, কিন্তু একবার লুব্রিকেটেড অপারেশন শুরু হলে, ইউনিটের অবশিষ্ট সেবা জীবন জন্য অবিচ্ছিন্ন লুব্রিকেশন প্রয়োজন।তেল ছাড়া একটি পূর্বে তৈলাক্ত ইউনিট চলমান অকাল সিল পরা হতে হবে. নতুন ইনস্টলেশনের জন্য, ফেস্টো আইএসও 8573-1: 2010 [৭] অনুযায়ী তেল মুক্ত অপারেশন সুপারিশ করেঃ4৪] এই নির্ভরতা এড়াতে।
অর্ডার করার আগে আপনার অ্যাপ্লিকেশনের সাথে মাউন্ট আকার, সেন্সর সামঞ্জস্যতা এবং স্ট্রোক প্রয়োজনীয়তা যাচাই করুন।DGSL-6-50-PA একটি যথার্থ উপাদান √ সঠিক ইনস্টলেশন শর্ত সরাসরি পুনরাবৃত্তি নির্ভুলতা এবং সেবা জীবন প্রভাবিত.
