| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | SMC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | SYJ7320-5YO-01F-Q |

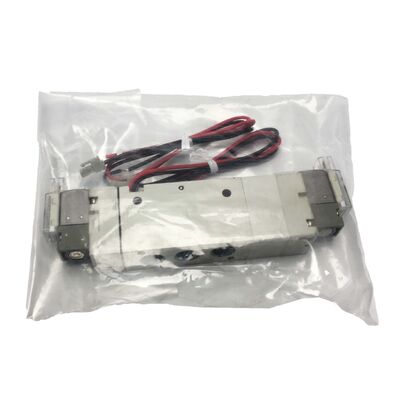

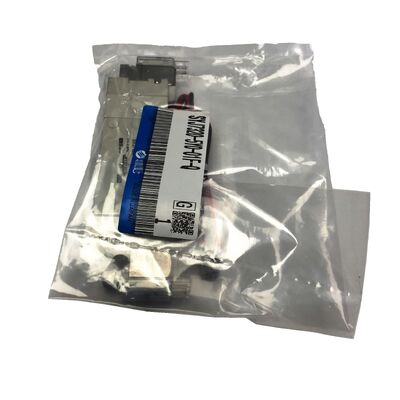

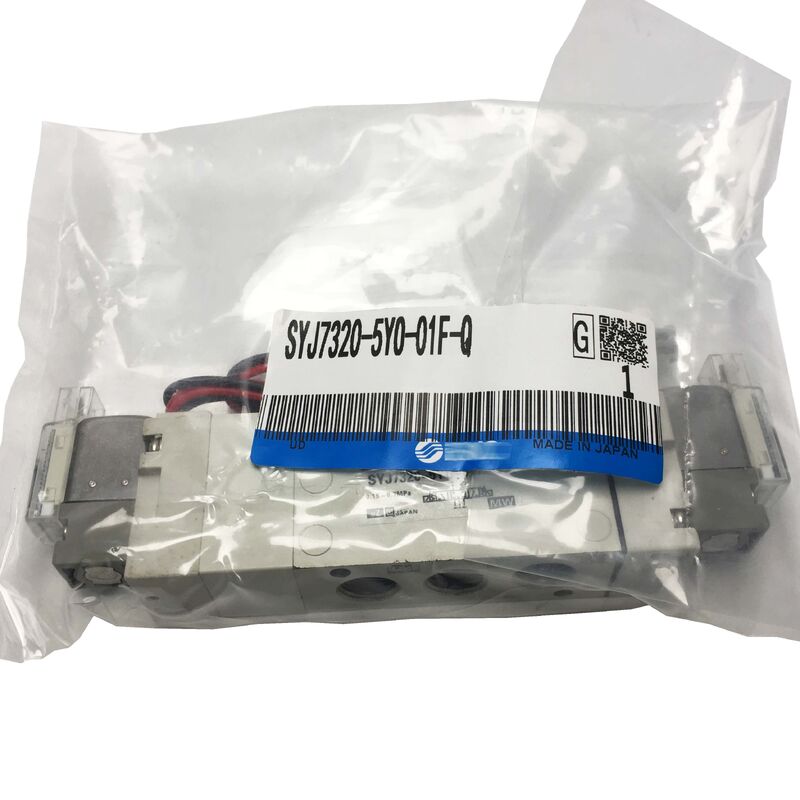

SMC SYJ7320-5YO-01F-Q হল SMC এর SYJ7000 সিরিজের একটি 5-পোর্ট, 3-পজিশন বন্ধ কেন্দ্রীয় সোলিনয়েড ভালভ,শিল্প অটোমেশন অ্যাপ্লিকেশন জুড়ে নির্ভরযোগ্য সুইচিং কর্মক্ষমতা সঙ্গে কম শক্তি খরচ একত্রিত জন্য বিখ্যাত.
3-পজিশন বন্ধ কেন্দ্রের কনফিগারেশন নিশ্চিত করে যে যখন উভয় সোলিনয়েডগুলি শক্তিহীন হয়, তখন সমস্ত পোর্টগুলি অবরুদ্ধ হয়, যা সংযুক্ত actuator চাপ বা নিষ্কাশন ছাড়াই তার অবস্থান ধরে রাখতে দেয়।এই বৈশিষ্ট্যটি এমন সিলিন্ডার অ্যাপ্লিকেশনের জন্য অপরিহার্য যেখানে মিড-ট্র্যাক পজিশনিং প্রয়োজন হয় বা যেখানে বিদ্যুৎ বিচ্ছিন্নতার সময় অনিয়ন্ত্রিত চলাচল নিরাপত্তা বা প্রক্রিয়া উদ্বেগ সৃষ্টি করে.
G1/8 পোর্ট আকারের সাথে, এই কমপ্যাক্ট ভালভটি ছোট-হোর সিলিন্ডার এবং স্থান-সংকুচিত বায়ুসংক্রান্ত সার্কিটগুলির জন্য আদর্শ যেখানে বৃহত্তর ভালভের দেহগুলি ম্যানিফোল্ড জ্যামিতিকে সামঞ্জস্য করতে পারে না।
| প্যারামিটার | মূল্য |
|---|---|
| সিরিজ | এসএমসি এসওয়াইজে৭০০০ |
| ভালভ ফাংশন | ৫ পোর্ট, ৩ পজিশনের বন্ধ কেন্দ্র |
| পোর্টের আকার (A/B) | G1/8" গহ্বরযুক্ত |
| অপারেটিং চাপ | 0.15 - 0.7 এমপিএ (অভ্যন্তরীণ পাইলট) |
| সর্বাধিক প্রবাহ হার | ৫২৫ লিটার/মিনিট |
| নামমাত্র প্রবাহ (P→A/B) | 0.22 dm3/s (0.792 m3/h) |
| নামমাত্র প্রবাহ (A/B→EA/EB) | 0.24 dm3/s (0.864 m3/h) |
| নিয়ন্ত্রণ ভোল্টেজ | ২৪ ভোল্ট ডিসি |
| বিদ্যুৎ খরচ | 0.5 ওয়াট (স্ট্যান্ডার্ড পাইলট সোলিনয়েড) |
| প্রতিক্রিয়া সময় | ~৩০ এমএস |
| স্যুইচিং ফ্রিকোয়েন্সি | ৫ হার্জ |
| বৈদ্যুতিক প্রবেশ | সংযোগকারী ছাড়া DIN টার্মিনাল (YO) |
| সূচক আলো / ওভারজেস দমনকারী | অন্তর্ভুক্ত নয় |
| ম্যানুয়াল ওভাররাইড | ব্লক না করা ধাক্কা টাইপ |
| নির্গমন প্রকার | পাইলট ভালভের পৃথক নিষ্কাশন |
| মাউন্ট | ব্রেকটেল সহ কার্ডিজ |
| সীল উপাদান | রবার |
| অপারেটিং তাপমাত্রা | -১০ থেকে +৫০°সি |
| ডিজাইন | তামা মুক্ত |
| সার্টিফিকেশন | সিই (Q উপসর্গ) |
SYJ7000 সিরিজের মধ্যে 0.5W খরচ সহ একটি কম শক্তির পাইলট সোলিনয়েড রয়েছে, যা মধ্যবর্তী রিলে বা সলিড-স্টেট আউটপুট মডিউল ছাড়াই সরাসরি পিএলসি আউটপুট রিলে নিয়ন্ত্রণকে সক্ষম করে।এটি প্যানেলের তারের জটিলতা হ্রাস করে এবং নিয়ন্ত্রণ সার্কিটগুলিতে সম্ভাব্য ত্রুটির উত্সগুলি নির্মূল করে.
স্বতন্ত্র পাইলট নিষ্কাশন প্রধান সার্কিট অবস্থার নির্বিশেষে পরিষ্কার পাইলট স্যুইচিং বজায় রাখে, অন্তর্নির্মিত সাউঞ্চার বা ডাউনস্ট্রিম ব্যাকপ্রেস সহ সার্কিটগুলিতে বিপরীত চাপের হস্তক্ষেপ রোধ করে।
গামুর সিলের নির্মাণ স্ট্যান্ডার্ড লুব্রিকেটেড বা লুব্রিকেটেড কম্প্রেসড এয়ার সার্ভিস হ্যান্ডেল,যখন তামা মুক্ত নকশা অ্যাসিটিলিন যৌগ গঠন ঝুঁকি ছাড়া বৃহত্তর বায়ু মানের অবস্থার সাথে সামঞ্জস্যতা নিশ্চিত করে.
ইলেকট্রিক্যাল নামকরণ YO এই ভালভ একটি DIN টার্মিনাল চেম্বার সঙ্গে প্রাক সংযুক্ত সংযোগকারী ছাড়া জাহাজে নির্দেশ করে। DIN টার্মিনাল মান DIN 43650 ফর্ম একটি সংযোগকারী গ্রহণ (EN175301-803),যা ব্যবহারকারীরা ক্ষেত্রে তারের এবং সংযুক্তকোন ইন্টিগ্রেটেড ইন্ডিকেটর এলইডি বা অন্তর্নির্মিত সার্জ ভোল্টেজ দমনকারী অন্তর্ভুক্ত নয়।
এই কনফিগারেশনটি প্যানেল নির্মাতাদের জন্য আদর্শ, যা ডিআইএন-টাইপ সোলিনয়েড সংযোগকারীগুলির সাথে স্ট্যান্ডার্ড ওয়্যারিং ব্যবহার করে, প্রি-ওয়্যারড ডিআইএন সংযোগকারীদের সরাসরি সংযুক্ত করার অনুমতি দেয়।অতিরিক্ত সুরক্ষা প্রয়োজন এমন ইনস্টলেশনের জন্য, নন-পোলার সার্জ সুপ্রেসারের সাথে YOZ ভেরিয়েন্ট বিবেচনা করুন।
যখন উভয় solenoids de-energized হয়, spool ব্লক সব পাঁচটি পোর্ট, উভয় কাজ পোর্ট (এ এবং বি) এবং উভয় নিষ্কাশন পোর্ট। সংযুক্ত actuator তার অবস্থান বজায় রাখে,যা না বাড়ায়, না পিছিয়ে দেয় ।, 2-পজিশন ভালভের বিপরীতে যা ডিফল্টরূপে এক প্রান্তে ভ্রমণ করে যখন শক্তি বন্ধ হয়।
না. YO উপসর্গ কোন সূচক আলো এবং কোন surge suppressor ইঙ্গিত. অ্যাপ্লিকেশনের জন্য যেখানে inductive transients PLC ইনপুট বা কাছাকাছি ইলেকট্রনিক্স প্রভাবিত করতে পারে,নন-পোলার সার্জ সুপ্রেসারের সাথে YOZ ভেরিয়েন্ট বিবেচনা করুন.
SYJ7320-5YO-01F-Q বিশেষত ব্র্যাকেট ভেরিয়েন্টের সাথে পোর্টেড বডি হয় √ পোর্টগুলি সরাসরি G1/8 থ্রেডেড ফিটিংয়ের মাধ্যমে ভালভ বডিতে অ্যাক্সেস করা হয়। বেস মাউন্ট করা ম্যানিফোল্ড ইনস্টলেশনের জন্য,SYJ7000 সিরিজের জন্য একটি ভিন্ন উপসর্গ প্রয়োজন.
YO টার্মিনালটি স্ট্যান্ডার্ড DIN 43650 ফর্ম এ ইন্টারফেস (EN175301-803 ফর্ম এ) ব্যবহার করে, যা সবচেয়ে সাধারণ শিল্প সোলেনয়েড সংযোগকারী ফর্ম্যাটগুলির মধ্যে একটি।সংযোগকারীটি অন্তর্ভুক্ত নয় এবং আলাদাভাবে সরবরাহ করা উচিত.
SYJ7000 সিরিজটি সরাসরি পিএলসি নিয়ন্ত্রণের জন্য উপযুক্ত কম শক্তির পাইলট-অপারেটেড ডিজাইন (0.5W সোলিনয়েড) ব্যবহার করে।SY7000 সিরিজটি উচ্চতর প্রবাহ ক্ষমতা সহ বিভিন্ন অভ্যন্তরীণ স্থাপত্যের বৈশিষ্ট্যযুক্ত তবে সাধারণত উচ্চতর শক্তি খরচ করে. SYJ7000 পিএলসি-ডাইরেক্ট অপারেশন এবং শক্তি দক্ষতার জন্য পছন্দসই; SY7000 যেখানে সর্বোচ্চ প্রবাহের থ্র্যাপাউট প্রাথমিক।
