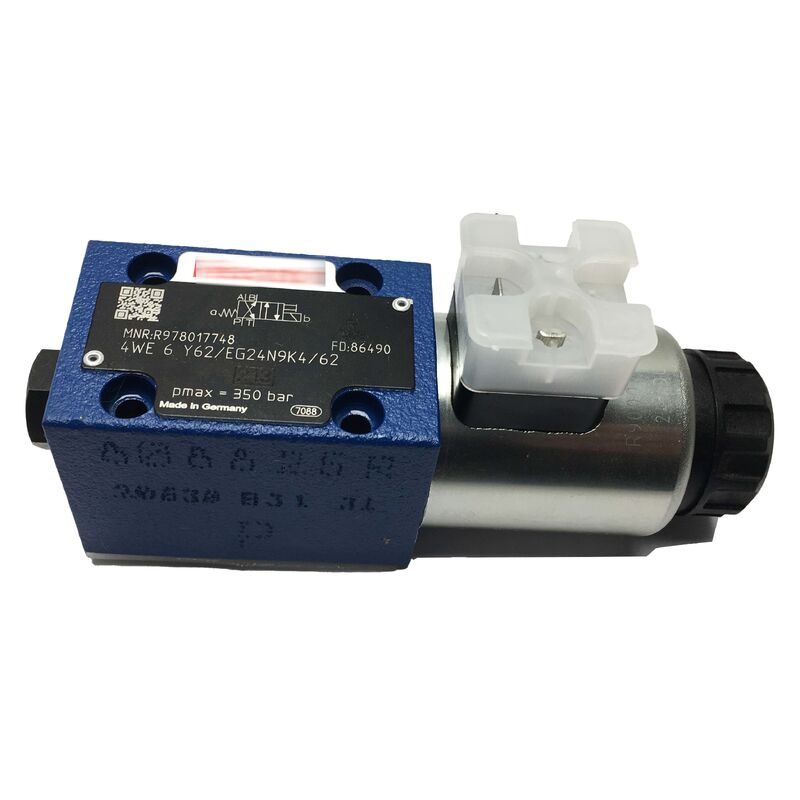

R978017748 Rexroth হাইড্রোলিক দিকনির্দেশক ভালভ 4WE6Y62/EG24N9K4/62 জেনুইন নতুন
পণ্য ওভারভিউ
দরেক্সরথ R978017748WE6 সিরিজের একটি ডাইরেক্ট-অপারেটেড ডিরেকশনাল স্পুল ভালভ — শিল্প অ্যাপ্লিকেশনের জন্য রেক্সরথের হাইড্রোলিক ডিরেকশনাল কন্ট্রোল ভালভের সবচেয়ে ব্যাপকভাবে মোতায়েন করা পরিবার। একটি একক 24V DC সোলেনয়েড এবং স্প্রিং রিটার্ন সহ NG6 (D03) আকারে, 4WE6Y6X/EG24N9K4/62 প্রতীক Y স্পুল জ্যামিতি সহ 4/2-ওয়ে স্যুইচিংয়ের জন্য কনফিগার করা হয়েছে।
এটি শিল্প জলবাহী শক্তি ইউনিট, মেশিন টুলস, প্রেস সিস্টেম এবং উত্পাদন যন্ত্রপাতিতে জলবাহী তেল প্রবাহের দিক এবং সার্কিট সুইচিং নিয়ন্ত্রণ করে যেখানে PLC আউটপুট কার্ড থেকে একটি 24V DC সংকেত সরাসরি হাইড্রোলিক সিলিন্ডার বা মোটর চলাচলে অনুবাদ করতে হবে।
R978017748 বিশেষভাবে 4/2-ওয়ে (Y-প্রতীক) ফাংশন প্রদান করে, যেখানে ডি-এনার্জাইজড স্টেট P থেকে B এবং A থেকে T কে সংযুক্ত করে, এবং এনার্জাইজড স্টেট এটিকে P থেকে A এবং B থেকে T এর সাথে রিভার্স করে। এই কনফিগারেশনটি ব্যাপকভাবে ব্যবহৃত হয় যেখানে একটি সিলিন্ডারকে অবশ্যই এক প্রান্তে ডিফল্ট করতে হবে যখন ইলেক্ট্রিক পজিশনে ইতিবাচক শক্তির ক্ষয় হয়।
60 LPM রেটেড প্রবাহ এবং 350 বার সর্বোচ্চ চাপে, ভালভটি স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল হাইড্রোলিক সার্কিটের সম্পূর্ণ পরিসরে কাজ করে। গোপন করা ম্যানুয়াল ওভাররাইড অপারেটরদের সলেনয়েড ভোল্টেজ প্রয়োগ না করে কমিশনিং, ত্রুটি নির্ণয় বা মেশিন সেটআপের সময় ভালভ স্পুলটি ম্যানুয়ালি স্থানান্তর করতে দেয়।
কী স্পেসিফিকেশন
| প্যারামিটার |
মান |
| ভালভ কোড |
4WE6Y6X/EG24N9K4/62 |
| ফাংশন |
4/2-পথ, বসন্ত ফিরে |
| নামমাত্র আকার |
NG6 (D03) |
| সোলেনয়েড ভোল্টেজ |
24V ডিসি |
| সোলেনয়েড পাওয়ার |
30W |
| সর্বোচ্চ প্রবাহ |
60 এলপিএম |
| সর্বোচ্চ চাপ |
350 বার (5,076 PSI) |
| ম্যানুয়াল ওভাররাইড |
আড়াল |
| সংযোগকারী |
3-মেরু (EN 175301-803) |
| মাউন্টিং স্ট্যান্ডার্ড |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| হাউজিং |
ঢালাই লোহা |
| সীল |
এনবিআর |
| অপারেটিং তাপমাত্রা |
−15 থেকে +80°C |
| ওজন |
1.44 কেজি |
স্পুল প্রতীক Y — সার্কিট ফাংশন
Rexroth-এর WE6 নামকরণের কনভেনশনে, "WE6" এর পরের চিঠিটি স্পুল-এর হাইড্রোলিক চিহ্নকে বর্ণনা করে—উদ্দীপিত এবং ডি-এনার্জাইজড উভয় অবস্থায়ই পাথ কনফিগারেশন। প্রতীক Y একটি নির্দিষ্ট ব্যবস্থাকে মনোনীত করে যা একক-অভিনয় সার্কিট এবং রিটার্ন-মোশন অ্যাপ্লিকেশনগুলিতে সাধারণ:
- শক্তিহীন অবস্থা (বসন্তের প্রত্যাবর্তন, সোলেনয়েড বন্ধ):P → B, A → T — সরবরাহ (P) থেকে হাইড্রোলিক চাপ বি-পোর্ট আউটপুটে নির্দেশিত হয়, যখন A-পোর্ট ট্যাঙ্কে (টি) ফিরে যায়।
- শক্তিযুক্ত অবস্থা (সোলেনয়েড চালু):P → A, B → T — সোলেনয়েডে 24V DC প্রয়োগ করা প্রবাহের পথকে বিপরীত করে: P ফিড A-তে, B ড্রেন করে T-এ।
এই Y স্পুল কনফিগারেশনটি ব্যাপকভাবে নির্দিষ্ট করা হয়েছে যেখানে ব্যর্থ-নিরাপদ অবস্থানের প্রয়োজনীয়তাগুলি স্প্রিং-রিটার্নের দিকনির্দেশের সাথে সারিবদ্ধ হয় — উদাহরণস্বরূপ, মেশিন টুলে পাওয়ার লসের উপর টুল আনক্ল্যাম্পিং, বা প্রেস এবং মেশিনারি তৈরির নিরাপদ অবস্থা হিসাবে অ্যাকচুয়েটর প্রত্যাহার।
D03 (NG6) মাউন্টিং ইন্টারফেস
NG6 / D03 মাউন্টিং ইন্টারফেস হল শিল্প জলবাহীতে আকার 6 দিকনির্দেশক ভালভের জন্য সবচেয়ে ব্যাপকভাবে প্রমিত সাবপ্লেট মাউন্টিং প্যাটার্ন। একই বোল্ট প্যাটার্ন, পোর্ট লেআউট এবং লোকেটিং পিনের অবস্থান চারটি ভিন্ন মানের অধীনে প্রদর্শিত হয়: ISO 4401-03, DIN 24340-A6, CETOP R35H-03, এবং NFPA-D03৷
ভালভ অর্ডারিং কোডের /62 প্রত্যয়টি নির্দিষ্ট করে যে ভালভ বডিতে ISO 4401 অবস্থানে লোকেটিং পিন হোল রয়েছে। বিদ্যমান মেনিফোল্ডের জন্য একটি প্রতিস্থাপন ভালভ নির্দিষ্ট করার সময় এই পার্থক্যটি গুরুত্বপূর্ণ। ইনস্টল করা সাবপ্লেটে একটি লোকেটিং পিন আছে কিনা তা পরীক্ষা করুন; যদি তা হয়, তাহলে /62 বা সমতুল্য প্রত্যয় প্রয়োজন।
ওয়েট-পিন সোলেনয়েড নির্মাণ
WE6 সিরিজ ওয়েট-পিন (তেল-নিমজ্জিত) সোলেনয়েড নির্মাণ ব্যবহার করে। সোলেনয়েড পুশ রডটি ভালভ বডির হাইড্রোলিক অয়েল পরিবেশে প্রসারিত হয়, হাইড্রোলিক তরল নিজেই তৈলাক্তকরণ এবং শীতল করার জন্য ব্যবহার করে। এটি ড্রাই-পিন ডিজাইনের জন্য প্রয়োজনীয় আলাদা ও-রিং সীলকে সরিয়ে দেয়, সম্ভাব্য লিক পয়েন্টগুলি হ্রাস করে।
সোলেনয়েড কয়েল সমাবেশটি সাবপ্লেট থেকে ভালভ সংযোগ বিচ্ছিন্ন না করে এবং সার্কিট থেকে জলবাহী চাপ ছাড়াই অপসারণযোগ্য। কুণ্ডলী ধারণকারী বাদাম ছেড়ে দেওয়ার পরে কয়েল হাতা সোলেনয়েড বডি থেকে সরে যায়, যা কয়েল প্রতিস্থাপনের অনুমতি দেয় - সীমাবদ্ধ বহুবিধ অবস্থানে একটি উল্লেখযোগ্য রক্ষণাবেক্ষণ সুবিধা।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: ভালভের প্রত্যয় হল /62। এর তাৎপর্য কী এবং এটি কি সাবপ্লেট সামঞ্জস্যকে প্রভাবিত করে?
/62 প্রত্যয়টি ভালভ-টু-সাবপ্লেট ইন্টারফেসের জন্য একটি নির্দিষ্ট লোকেটিং পিন হোল কনফিগারেশনকে চিহ্নিত করে, লোকেটিং পিনের সাথে ISO 4401 স্ট্যান্ডার্ডের সাথে সম্পর্কিত। যদি আপনার সাবপ্লেটে একটি লোকেটিং পিন ইনস্টল করা থাকে, তাহলে আপনাকে অবশ্যই মানানসই লোকেটিং হোল প্রত্যয় সহ একটি ভালভ ব্যবহার করতে হবে। লোকেটিং পিন কনফিগারেশনের সাথে মিল না থাকা ভালভটিকে সাবপ্লেটের মুখের বিপরীতে সঠিকভাবে বসতে বাধা দেবে, যার ফলে সীলের ক্ষতি এবং বাহ্যিক ফুটো হয়ে যাবে।
Q2: এই ভালভ একটি গোপন ম্যানুয়াল ওভাররাইড আছে. এটা কিভাবে পরিচালিত হয়?
গোপন করা ম্যানুয়াল ওভাররাইড হল ভালভ বডির সোলেনয়েড প্রান্তে একটি পুশ-পিন অ্যাকুয়েটর, একটি ছোট টুল (সাধারণত একটি 3 মিমি হেক্স কী বা ডেডিকেটেড ওভাররাইড টুল) ব্যবহার করে অ্যাক্সেসযোগ্য। কুণ্ডলীতে বৈদ্যুতিক শক্তি প্রয়োগ না করেই সোলেনয়েডের অ্যাকচুয়েশনের প্রতিলিপি করে, পিনটি ভিতরের দিকে ম্যানুয়ালি স্পুলটি স্থানান্তরিত করে। লুকানো নকশা স্বাভাবিক অপারেশন চলাকালীন অসাবধানতা ম্যানুয়াল অ্যাকচুয়েশন প্রতিরোধ করে।
Q3: সর্বাধিক প্রবাহ 60 LPM হিসাবে তালিকাভুক্ত করা হয়েছে। ভালভ কি ক্ষতি ছাড়াই উচ্চতর ক্ষণস্থায়ী প্রবাহ পরিচালনা করতে পারে?
60 LPM রেটিং হল সর্বাধিক ক্রমাগত অপারেটিং প্রবাহ, সম্পূর্ণ ক্ষতির থ্রেশহোল্ড নয়। 60 LPM এর উপরে সংক্ষিপ্ত ক্ষণস্থায়ী প্রবাহ সাধারণত ক্ষতি ছাড়াই সহ্য করা হয়। যাইহোক, এই রেটিং এর উপরে টেকসই প্রবাহ উল্লেখযোগ্যভাবে স্পুলে হাইড্রোলিক শক্তি বৃদ্ধি করে, যার ফলে চাপ কমে যায়, উচ্চ তাপমাত্রা এবং ত্বরিত অভ্যন্তরীণ পরিধান হয়। নিয়মিতভাবে 60 LPM-এর উপরে পরিচালিত সার্কিটের জন্য, একটি বড় ভালভের আকার নির্দিষ্ট করা উচিত।
প্রশ্ন 4: এই ভালভের NBR সীলগুলির সাথে কোন জলবাহী তরলগুলি সামঞ্জস্যপূর্ণ?
এনবিআর (নাইট্রিল বুটাডিন রাবার) সিলগুলি স্ট্যান্ডার্ড খনিজ-ভিত্তিক হাইড্রোলিক তেলগুলির সাথে সামঞ্জস্যপূর্ণ (ISO VG 46 এবং ISO VG 68 সবচেয়ে সাধারণ)। এনবিআর সিলগুলি ফসফেট এস্টার (আগুন-প্রতিরোধী) তরল, পলিওল এস্টার তরল বা জল-গ্লাইকল মিশ্রণের সাথে সামঞ্জস্যপূর্ণ নয়। অগ্নি-প্রতিরোধী তরল ব্যবহার করে সিস্টেমের জন্য, Rexroth FKM (Viton) সিল স্পেসিফিকেশন সহ WE6 ভেরিয়েন্ট অফার করে।
প্রশ্ন 5: সোলেনয়েডকে 30W এবং 24V DC রেট দেওয়া হয়েছে। ভোল্টেজ স্পাইকের বিরুদ্ধে কয়েলের কী সুরক্ষা আছে?
/EG24N9K4 কয়েল স্পেসিফিকেশন 24V DC সরবরাহের জন্য একটি ইন্টিগ্রেটেড সাপ্রেসার ডায়োড ("K4" উপাদান) দিয়ে ডিজাইন করা একটি কয়েল নির্দেশ করে। যখন পিএলসি আউটপুট সোলেনয়েড বন্ধ করে দেয়, তখন ভেঙে পড়া চৌম্বক ক্ষেত্রটি একটি ব্যাক-ইএমএফ ভোল্টেজ স্পাইক তৈরি করে। ইন্টিগ্রেটেড সাপ্রেসার ডায়োড এই স্পাইকটিকে একটি নিরাপদ স্তরে ক্ল্যাম্প করে, PLC আউটপুট ট্রানজিস্টর এবং আশেপাশের ইলেকট্রনিক্সকে রক্ষা করে।
