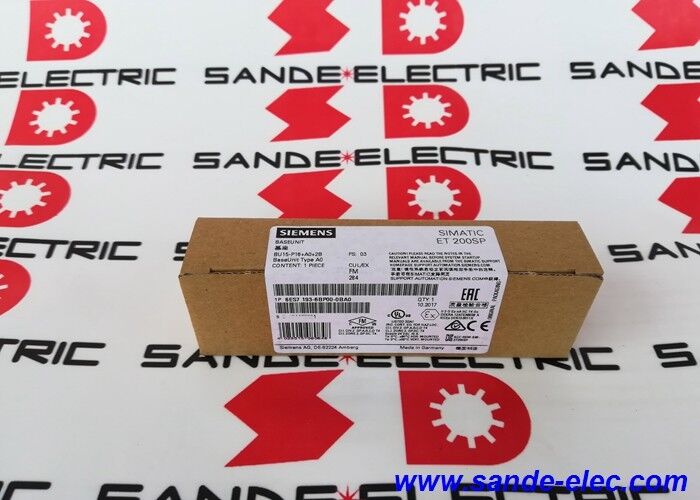

নতুন সিমেন্স 6ES7193-6BP00-0BA0 ET 200SP বেস ইউনিট BU15-P16+A0+2B

Siemens 6ES7193-6BP00-0BA0 | SIMATIC ET 200SP বেস ইউনিট BU15-P16+A0+2B — টাইপ A0 / পুশ-ইন / ব্রিজড বাম

একটি ET 200SP I/O স্টেশনের ভিত্তি

6ES7193-6BP00-0BA0 হল Siemens-এর SIMATIC ET 200SP ডিস্ট্রিবিউটেড I/O সিস্টেমের জন্য টাইপ A0 বেস ইউনিট। ET 200SP আর্কিটেকচারে, I/O মডিউলগুলি সরাসরি DIN রেল বা ব্যাকপ্লেন র‍্যাকে মাউন্ট করা হয় না — সেগুলি বেস ইউনিটে স্লট করা হয়। প্রতিটি বেস ইউনিট I/O মডিউলকে তার পাওয়ার, সিগন্যাল কানেক্টিভিটি এবং বাস সংযোগ সরবরাহ করে। বেস ইউনিটটি যে I/O মডিউল হোস্ট করে তা থেকে আলাদাভাবে অর্ডার করা হয়।

এটি BU15-P16+A0+2B পদবি: একটি 15mm-চওড়া বেস ইউনিট যার 16টি প্রসেস টার্মিনাল, টাইপ A0 স্লট, কোনো সহায়ক টার্মিনাল নেই এবং বাম-ব্রিজিং। বাম-ব্রিজিং মানে P1 এবং P2 ভোল্টেজ বাসগুলি বাম দিকের প্রতিবেশী বেস ইউনিট থেকে বহন করা হয় — এই বেস ইউনিটটি একটি নতুন শুরু করার পরিবর্তে একটি বিদ্যমান পটেনশিয়াল গ্রুপকে চালিয়ে নিয়ে যায়। যখন একটি নতুন পটেনশিয়াল গ্রুপের প্রয়োজন হয় (উদাহরণস্বরূপ, একটি ভিন্ন লোড ভোল্টেজকে বিচ্ছিন্ন করার জন্য), তখন একটি ডান-ব্রিজ স্টার্ট সহ একটি ভিন্ন বেস ইউনিট ভ্যারিয়েন্টের প্রয়োজন হয়।

টাইপ A0 স্লট পদবি মডিউল সামঞ্জস্য নির্ধারণ করে। টাইপ A0 বেস ইউনিটগুলি A0 বা A1 স্লটের জন্য চিহ্নিত I/O মডিউলগুলি গ্রহণ করে — ET 200SP ডিজিটাল এবং অ্যানালগ I/O মডিউলগুলির একটি বিস্তৃত পরিসর। এই বেস ইউনিট নির্বাচন করার আগে কাঙ্ক্ষিত I/O মডিউলের প্রয়োজনীয় স্লট টাইপ A0 এর সাথে মেলে কিনা তা যাচাই করুন।

পুশ-ইন টার্মিনাল — টুল-ফ্রি ওয়্যারিং

6ES7193-6BP00-0BA0 পুশ-ইন টার্মিনাল প্রযুক্তি ব্যবহার করে। ফিল্ড ওয়্যারিং কন্ডাক্টর সরাসরি প্রবেশ করিয়ে সংযোগ করা হয় — একটি ফেরুল-ফিট করা তার টুল ছাড়াই প্রবেশ করে এবং লক হয়ে যায়। সংযোগ বিচ্ছিন্ন করা হয় একটি রিলিজ বোতাম টিপে। এটি স্ক্রু টার্মিনাল টাইট করার তুলনায় প্রাথমিক ওয়্যারিং দ্রুত করে এবং ইনস্টলেশন ত্রুটি হ্রাস করে। 16টি প্রসেস টার্মিনাল 0.14 mm² (AWG 26) থেকে 2.5 mm² (AWG 14) পর্যন্ত কন্ডাক্টর গ্রহণ করে।

ET 200SP সিস্টেম হট সোয়াপিং সমর্থন করে — মেশিন চলাকালীন PLC বা I/O স্টেশন বন্ধ না করেই I/O মডিউলগুলি বেস ইউনিট থেকে সরানো এবং প্রতিস্থাপন করা যেতে পারে। স্টেশন চালিত অবস্থায় বেস ইউনিটটি অবশ্যই ইনস্টল থাকতে হবে। বেস ইউনিটের স্বয়ংক্রিয় এনকোডিং ভুল মডিউল প্রকার ভুল অবস্থানে প্রবেশ করা থেকে প্রতিরোধ করে।

মূল স্পেসিফিকেশন

FAQ

প্রশ্ন 1: ET 200SP-তে একটি টাইপ A0 এবং টাইপ A1 বেস ইউনিটের মধ্যে পার্থক্য কী?

টাইপ A0 এবং A1 উভয় বেস ইউনিট একই ফিজিক্যাল ফর্ম শেয়ার করে এবং একই বিস্তৃত I/O মডিউল গ্রহণ করতে পারে। পার্থক্যটি পটেনশিয়াল গ্রুপ গঠনে নিহিত: টাইপ A1 বেস ইউনিটগুলি একটি নতুন পটেনশিয়াল গ্রুপ শুরু করতে পারে এবং সহায়ক ভোল্টেজ বিতরণের জন্য AUX টার্মিনাল অন্তর্ভুক্ত করতে পারে, যখন টাইপ A0 বেস ইউনিটগুলি বিদ্যমান পটেনশিয়াল গ্রুপকে চালিয়ে নিয়ে যায় এবং AUX টার্মিনাল অ্যাক্সেস সরবরাহ করে না। 6ES7193-6BP00-0BA0 হল টাইপ A0 — এটি বাম দিক থেকে সাপ্লাই বাস ব্রিজ করে এবং কোনো AUX টার্মিনাল নেই।

প্রশ্ন 2: 6ES7193-6BP00-0BA0 "বাম দিকে ব্রিজ করা"। এর মানে কি?

বাম-ব্রিজিং মানে P1 এবং P2 ভোল্টেজ সাপ্লাই বাসগুলি অবিলম্বে বাম দিকের বেস ইউনিট থেকে সংযুক্ত হয়। এই অবস্থানে সাপ্লাই ভোল্টেজ বাম দিকের বেস ইউনিটের বাস থেকে আসে, এই ইউনিটে নতুন ইনফিড থেকে নয়। এটি একই পটেনশিয়াল গ্রুপকে চালিয়ে নিয়ে যায়। একটি নতুন পটেনশিয়াল গ্রুপ — মডিউলগুলির একটি গ্রুপের জন্য একটি ভিন্ন লোড ভোল্টেজে স্যুইচ করার সময় প্রয়োজন — একটি ডান-ব্রিজ স্টার্ট হিসাবে কনফিগার করা একটি বেস ইউনিট ভ্যারিয়েন্টের প্রয়োজন।

প্রশ্ন 3: বেস ইউনিটের কি কোনো প্রোগ্রামযোগ্য ফাংশন আছে, নাকি এটি কেবল প্যাসিভ?

বেস ইউনিটটি প্রাথমিকভাবে একটি প্যাসিভ সংযোগ উপাদান — এটি বৈদ্যুতিক সংযোগ, যান্ত্রিক মাউন্টিং এবং এটি হোস্ট করা I/O মডিউলের জন্য বাস প্রচার সরবরাহ করে। বেস ইউনিটের স্বয়ংক্রিয় এনকোডিং ফাংশন একটি সক্রিয় বৈশিষ্ট্য: এটি একটি ইলেকট্রনিক সনাক্তকরণ সংরক্ষণ করে যা একটি ভুল I/O মডিউল প্রকার প্রবেশ করা থেকে প্রতিরোধ করে। এর বাইরে, সমস্ত প্রক্রিয়াকরণ এবং প্যারামিটারাইজেশন I/O মডিউল এবং ET 200SP ইন্টারফেস মডিউল দ্বারা পরিচালিত হয়।

প্রশ্ন 4: এই বেস ইউনিটটি কি কোনো SIMATIC ET 200SP I/O মডিউলের সাথে ব্যবহার করা যেতে পারে?

6ES7193-6BP00-0BA0 টাইপ A0 বা A1 স্লট প্রয়োজন এমন I/O মডিউলগুলি গ্রহণ করে। বেশিরভাগ স্ট্যান্ডার্ড ET 200SP ডিজিটাল এবং অ্যানালগ I/O মডিউলগুলি A0/A1 সামঞ্জস্যপূর্ণ। কিছু বিশেষ মডিউল — যেমন নির্দিষ্ট যোগাযোগ মডিউল বা AUX টার্মিনাল অ্যাক্সেস প্রয়োজন এমন মডিউল — একটি ভিন্ন বেস ইউনিট টাইপের প্রয়োজন হতে পারে। অর্ডার করার আগে সর্বদা ডেটা শীটে I/O মডিউলের প্রয়োজনীয় বেস ইউনিট টাইপ পরীক্ষা করুন।

প্রশ্ন 5: 24V সাপ্লাইয়ের জন্য 6ES7193-6BP00-0BA0-এর কী বাহ্যিক সুরক্ষা প্রয়োজন?

Siemens 24V DC / 10A মিনিচার সার্কিট ব্রেকারকে টাইপ B বা টাইপ C ট্রিপিং বৈশিষ্ট্য সহ বেস ইউনিটের P1 এবং P2 বাসে ফিড করা সাপ্লাই লাইনগুলির বাহ্যিক সুরক্ষার জন্য নির্দিষ্ট করে। এটি ওভারকারেন্ট থেকে ওয়্যারিং এবং বাস কন্টাক্ট উভয়কেই রক্ষা করে। প্রসেস টার্মিনাল সার্কিটগুলির (প্রতি টার্মিনালে সর্বোচ্চ 2A) সংযুক্ত লোড এবং I/O মডিউলের স্পেসিফিকেশনের উপর নির্ভর করে অতিরিক্ত প্রতি-সার্কিট সুরক্ষার প্রয়োজন হতে পারে।
