| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | Omron |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | E5AZ-R3T |

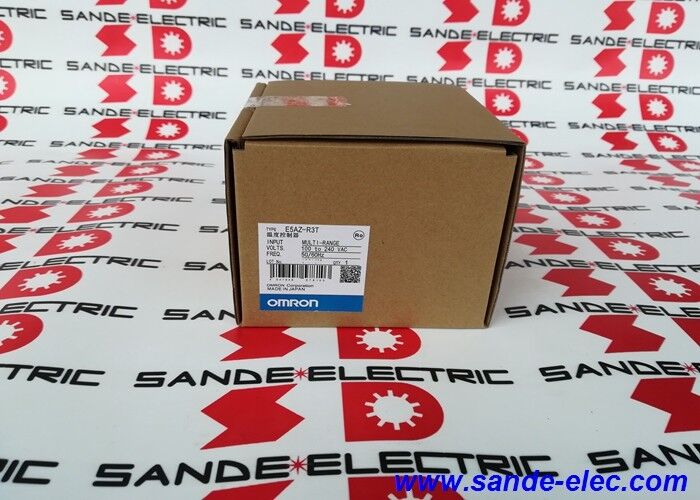

দ্যওম্রন E5AZ-R3Tওম্রনের E5AZ সিরিজের একটি 1/4 DIN ডিজিটাল তাপমাত্রা নিয়ামক ∙ 96×96mm আকারের নিয়ামক যা ওম্রনের E5_Z নিয়ামক পরিবারের মাঝখানে অবস্থিত,কমপ্যাক্ট 1/16 DIN (E5CZ) এর উপরে এবং অর্ধ-আকারের 1/8 DIN (E5EZ) এর পাশে. E5AZ-R3T হল রিলে আউটপুট ভেরিয়েন্ট যার তিনটি অ্যালার্ম আউটপুট রয়েছে। নামকরণে R রিলে নিয়ন্ত্রণ আউটপুট নির্দেশ করে এবং 3T তিনটি অ্যালার্ম পয়েন্ট চিহ্নিত করে।
এই ধরনের তাপমাত্রা নিয়ামকগুলি সহজ মনে হয় ∙ তারা একটি সেন্সর পড়ে, এটি একটি সেটপয়েন্টের সাথে তুলনা করে এবং তাপমাত্রা নিয়ন্ত্রণের জন্য একটি আউটপুট চালু বা বন্ধ করে দেয়।কিন্তু E5AZ-R3T এর মত একটি সক্ষম কন্ট্রোলারের ভিতরের ইঞ্জিনিয়ারিং সেই সহজ বর্ণনার চেয়ে অনেক বেশি.
ইউনিভার্সাল ইনপুট স্টেজটি সেন্সর-নির্দিষ্ট হার্ডওয়্যারের প্রয়োজন ছাড়াই সেন্সর টাইপগুলির একটি বিস্তৃত পরিসীমা গ্রহণ করে। আট বা ততোধিক থার্মোকপল প্রকার এবং স্ট্যান্ডার্ড প্ল্যাটিনাম আরটিডি পরিবার।
পিআইডি অ্যালগরিদমটি আউটপুট চক্রের সময়কে অনুপাত, সমন্বয় এবং প্রাপ্ত সংশোধনগুলি অবিচ্ছিন্নভাবে গণনা করে।লোড পরিবর্তন এবং পরিবেশগত ব্যাঘাতের মাধ্যমে তাপমাত্রা স্থিতিশীল রাখা যা ON/OFF নিয়ন্ত্রণ প্রতিক্রিয়াশীলভাবে তাড়া করবে.
তিনটি অ্যালার্ম আউটপুট প্রাথমিক নিয়ন্ত্রণ লুপ থেকে স্বাধীনভাবে প্রক্রিয়া পর্যবেক্ষণ ফাংশন পরিচালনা করে।
250ms নমুনা সময়কাল পুরোনো প্রজন্মের তাপমাত্রা নিয়ামকগুলির তুলনায় উল্লেখযোগ্যভাবে দ্রুত, যা সাধারণত 500ms ব্যবধানে নমুনা নেয়।
Halving the sampling time improves the controller's ability to detect and respond to rapid temperature changes — relevant in applications where heater inertia is low or where process dynamics change quicklyযেমন পাতলা ফিল্ম তাপ সীল বা অর্ধপরিবাহী প্রক্রিয়া চেম্বার।
| প্যারামিটার | মূল্য |
|---|---|
| ফর্ম ফ্যাক্টর | 1/4 ডিআইএন 96x96 মিমি |
| মাত্রা (W × H × D) | ৯৬×৯৬×৭৮ মিমি |
| পাওয়ার সাপ্লাই | ১০০ ০২৪০ ভিসি |
| ইনপুট | ইউনিভার্সাল টিসি/আরটিডি |
| কন্ট্রোল আউটপুট | রিলে (SPST-NO) |
| অ্যালার্ম আউটপুট | 3 |
| নমুনা সংগ্রহ | ২৫০ মিনিট |
| ট্রান্সফার আউটপুট | হ্যাঁ। |
| অটো-টিউনিং | হ্যাঁ। |
| অবস্থা | বন্ধ |
E5AZ-R3T এর ইউনিভার্সাল ইনপুটটি রক্ষণাবেক্ষণ ব্যবস্থাপক এবং খুচরা যন্ত্রাংশের ইনভেন্টরি প্ল্যানারদের জন্য এর সবচেয়ে কার্যকর মূল্যবান বৈশিষ্ট্যগুলির মধ্যে একটি।
একাধিক মেশিন এবং একাধিক তাপমাত্রা অঞ্চলের সাথে একটি উদ্ভিদে, কিছু K- টাইপ থার্মোকপল ব্যবহার করে কারণ তারা অর্থনৈতিকভাবে একটি বিস্তৃত তাপমাত্রা পরিসীমা জুড়ে,কিছু J- টাইপ ব্যবহার করে কারণ তারা কম তাপমাত্রা খাদ্য প্রক্রিয়াকরণ অ্যাপ্লিকেশন উপযুক্ত, কিছু Pt100 RTDs ব্যবহার করে কারণ নির্ভুলতা গুরুত্বপূর্ণ ¢ একটি নন-ইউনিভার্সাল তাপমাত্রা নিয়ামক প্রতিটি সেন্সর টাইপ জন্য পৃথক মডেল স্টক প্রয়োজন হবে।
E5AZ-R3T এর মত একটি ইউনিভার্সাল ইনপুট কন্ট্রোলার এই সবগুলোকে একক রিপেয়ার পার্ট দিয়ে কভার করে।
ইনপুট টাইপ একটি পরামিতি সেটিং দ্বারা কনফিগার করা হয়, হার্ডওয়্যার jumpers বা বিভিন্ন সার্কিট বোর্ড দ্বারা না। যখন একটি প্রতিস্থাপন নিয়ামক ইনস্টল করা হয়,সেন্সর টাইপটি নিয়ামকের সামনের প্যানেলের মেনু থেকে নির্বাচন করা হয় (বা সিরিয়াল যোগাযোগের মাধ্যমে প্রোগ্রাম করা হয়), এবং নিয়ামক তার রৈখিকতা, প্রদর্শন স্কেলিং, এবং বিপদাশঙ্কা পরিসীমা অনুযায়ী সামঞ্জস্য করে।
এই সফটওয়্যার-নির্বাচিত ইনপুট টাইপ এছাড়াও মানে যদি একটি মেশিনের তাপমাত্রা জোন একটি ভিন্ন সেন্সর টাইপ ব্যবহার করার জন্য পুনরায় ডিজাইন করা হয়, একই নিয়ামক হার্ডওয়্যার পরিবর্তে পরিবর্তিত পরিবর্তে পুনরায় কনফিগার করা যেতে পারে.
নিয়ামক তাপমাত্রা সেলসিয়াস ডিগ্রি বা ফারেনহাইট প্রদর্শন করে, প্যারামিটার দ্বারা নির্বাচনযোগ্য।
E5AZ-R3T এর তিনটি অ্যালার্ম আউটপুটগুলি প্রাথমিক তাপমাত্রা নিয়ন্ত্রণ আউটপুট থেকে স্বাধীনভাবে প্রক্রিয়া অবস্থার পর্যবেক্ষণ করে এমন কনফিগারযোগ্য অ্যালার্ম ফাংশন সরবরাহ করে।প্রতিটি অ্যালার্ম আউটপুট নিয়ামক এর পরামিতি সেটিংস থেকে বিভিন্ন অ্যালার্ম ধরনের জন্য কনফিগার করা যাবে:
উপরের সীমা অ্যালার্মঃযখন প্রক্রিয়া তাপমাত্রা সেটপয়েন্টের উপরে বা একটি পরম তাপমাত্রা সীমা ⇒ অতিরিক্ত তাপমাত্রা থেকে সরঞ্জাম বা পণ্য রক্ষা করার জন্য একটি নির্ধারিত থ্রেশহোল্ড অতিক্রম করে তখন অ্যালার্ম সক্রিয় হয়।
নিম্ন সীমা বিপদাশঙ্কাঃযখন তাপমাত্রা নির্ধারিত প্রান্তিকের নিচে পড়ে তখন অ্যালার্ম সক্রিয় হয়, হিটার ব্যর্থতা, প্রক্রিয়া বন্ধ, বা ঠান্ডা খাওয়ানোর প্রবর্তন সনাক্ত করে।
ডিভিয়েশন এলার্মঃযখন তাপমাত্রা সেটপয়েন্ট থেকে উভয় দিকের একটি কনফিগার করা পরিমাণের চেয়ে বেশি বিচ্যুত হয় তখন অ্যালার্মটি সক্রিয় হয়, পৃথক সীমাবদ্ধ মানগুলির প্রয়োজন ছাড়াই নিয়ন্ত্রণের ক্ষতি সনাক্ত করে।
পরম মানের বিপদাশঙ্কাঃঅ্যালার্ম থ্রেশহোল্ডটি সেটপয়েন্ট থেকে বিচ্যুতির পরিবর্তে একটি পরম তাপমাত্রার মান।
তিনটি স্বাধীন অ্যালার্ম আউটপুট সহ, একটি একক E5AZ-R3T একযোগে প্রদান করতে পারেঃ একটি প্রক্রিয়া বিচ্যুতি সতর্কতা অ্যালার্ম (সেটপয়েন্ট থেকে পরিমিত বিচ্যুতি),একটি প্রক্রিয়া বিচ্যুতি জরুরী এলার্ম (বড় বিচ্যুতি), এবং একটি উচ্চ পরম-সীমা এলার্ম এক নিয়ামক থেকে প্রক্রিয়া সুরক্ষার তিনটি স্তর।
E5AZ-R3T এর ট্রান্সফার আউটপুটটি তাপমাত্রার সাথে আনুপাতিকভাবে একটি এনালগ সংকেত (বর্তমান বা ভোল্টেজ, কনফিগারযোগ্য) হিসাবে পরিমাপ প্রক্রিয়া মান পুনরায় প্রেরণ করে।
এই অ্যানালগ আউটপুটটি একটি স্ট্রিপ চার্ট রেকর্ডার, একটি কাগজবিহীন রেকর্ডার, একটি DCS/SCADA অ্যানালগ ইনপুট কার্ড,অথবা একটি তত্ত্বাবধানে কম্পিউটারের তথ্য সংগ্রহের সিস্টেম যা নিয়ামকের নিজস্ব ডিসপ্লে থেকে স্বাধীনভাবে সময়ের সাথে সাথে তাপমাত্রা প্রোফাইল লগ করার অনুমতি দেয়.
প্রসেস ভ্যালিডেশন অ্যাপ্লিকেশনে ফার্মাসিউটিক্যাল ম্যানুফ্যাকচারিং, ফুড সিকিউরিটি ডকুমেন্টেশনমেডিকেল ডিভাইস উৎপাদন ️ ক্রমাগত তাপমাত্রা রেকর্ডিং একটি ক্যালিব্রেটেড স্বাধীন রেকর্ডার সঙ্গে প্রায়ই একটি নিয়ন্ত্রক প্রয়োজনীয়তা.
E5AZ-R3T এর ট্রান্সফার আউটপুট সেন্সর ইনস্টলেশন পরিবর্তন বা একটি পৃথক পরিমাপ যন্ত্র যোগ ছাড়া এই স্বাধীন রেকর্ডিং সক্ষম।
প্রশ্ন 1: E5AZ-R3T এবং E5AZ-R3MT এর মধ্যে পার্থক্য কী এবং কোনটি বেছে নেওয়া উচিত?
E5AZ-R3T হ'ল ম্যানুয়াল আউটপুট ফাংশন ছাড়াই স্ট্যান্ডার্ড মডেল। E5AZ-R3MT ম্যানুয়াল আউটপুট ক্ষমতা যুক্ত করে। অপারেটর পিআইডি অ্যালগরিদমকে ওভাররাইড করতে পারে এবং ম্যানুয়ালি আউটপুট মান সেট করতে পারে (যেমন,অটোমেটিক কন্ট্রোল লুপ থেকে স্বাধীনভাবে 50% ডিউটি সাইকেল).
ম্যানুয়াল আউটপুট কমিশনিং সময় দরকারী (স্বয়ংক্রিয় নিয়ন্ত্রণ সক্ষম করার আগে হিটার এবং actuator প্রতিক্রিয়া যাচাই করার জন্য),সমস্যা সমাধানের সময় (প্রক্রিয়াটি নির্ণয় করার সময় একটি নির্দিষ্ট মানের আউটপুট রাখা), এবং অ্যাপ্লিকেশন যেখানে অস্থায়ী ম্যানুয়াল ওভাররাইড একটি প্রক্রিয়া প্রয়োজন।
ম্যানুয়াল ওভাররাইডের প্রয়োজন ছাড়াই স্ট্যান্ডার্ড স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণের জন্য, R3T যথেষ্ট।
প্রশ্ন ২ঃ E5AZ-R3T কি রিমোট সেটপয়েন্ট পরিবর্তনের জন্য পিএলসি বা কম্পিউটারের সাথে যোগাযোগ করতে পারে?
স্ট্যান্ডার্ড E5AZ-R3T এর মধ্যে একটি অন্তর্নির্মিত সিরিয়াল যোগাযোগ ইন্টারফেস নেই।কন্ট্রোলারের অপশন ইউনিট স্লটে একটি সামঞ্জস্যপূর্ণ অপশন ইউনিট (যেমন E53-AZR) ইনস্টল করে যোগাযোগের ক্ষমতা যুক্ত করা যেতে পারে, যা RS-485 CompoWay/F বা Modbus যোগাযোগ প্রদান করে।
যোগাযোগের বিকল্পের সাথে, সেটপয়েন্ট, অ্যালার্ম থ্রেশহোল্ড, প্রক্রিয়া মান এবং নিয়ামক অবস্থা একটি SCADA সিস্টেম, পিএলসি,অথবা নিয়ামকের সামনের প্যানেলে অপারেটরের হস্তক্ষেপ ছাড়াই পিসি.
প্রশ্ন 3: অটো-টিউনিং কি এবং কখন এটি চালু করা উচিত?
অটো-টিউনিং একটি অন্তর্নির্মিত PID পরামিতি গণনা ফাংশন. যখন অপারেটর দ্বারা সক্রিয়,নিয়ামক আউটপুট একটি ধাপ পরিবর্তন প্রয়োগ এবং বিলম্ব সময় পালন তাপমাত্রা প্রতিক্রিয়া পরিমাপ, উত্থান সময়, এবং overshoot বৈশিষ্ট্য।
এই প্রতিক্রিয়া থেকে, এটি আনুপাতিক ব্যান্ড, সমন্বিত সময় এবং প্রাপ্ত সময় মানগুলি গণনা করে যা এই নির্দিষ্ট প্রক্রিয়া এবং হিটার সংমিশ্রণের জন্য স্থিতিশীল, প্রতিক্রিয়াশীল নিয়ন্ত্রণ সরবরাহ করবে।
অটো-টিউনিং প্রাথমিক কমিশনিং চলাকালীন এবং প্রক্রিয়াতে কোনও উল্লেখযোগ্য পরিবর্তনের পরে চালানো উচিত new নতুন হিটার উপাদান, পরিবর্তিত তাপ লোড,বিভিন্ন পণ্য কারণ সর্বোত্তম PID পরামিতি প্রকৃত প্রক্রিয়া তাপ গতিবিদ্যা উপর নির্ভর করে.
প্রশ্ন 4: রিলে আউটপুট 250VAC এ নামকরণ করা হয়। এটি সরাসরি 230VAC হিটার যোগাযোগকারী কয়েল চালাতে পারে?
E5AZ-R3T এর রিলে আউটপুট 250VAC এবং সর্বোচ্চ 5A এ প্রতিরোধী লোডের জন্য নামকরণ করা হয়েছে।নিয়ামক এর রিলে আউটপুট থেকে সরাসরি একটি contactor coil ড্রাইভিং সাধারণত গ্রহণযোগ্য যদি contactor coil এর inrush বর্তমান রিলে এর নামমাত্র সুইচিং ক্ষমতা মধ্যে হয়.
যাইহোক, রিলে এর বৈদ্যুতিক জীবন (স্ভিচিং অপারেশন সংখ্যা) inductive লোড দ্বারা হ্রাস করা হয়।
For long-term reliability in high-cycle applications — where the temperature controller switches thousands of times per day — an SSR (Solid State Relay) or an intermediate relay module between the E5AZ-R3T output and the contactor provides improved switching life.
E5AZ-Q3T ভোল্টেজ আউটপুট ভেরিয়েন্টটি বিশেষভাবে এসএসআরগুলিকে সরাসরি চালিত করার জন্য ডিজাইন করা হয়েছে।
Q5: E5AZ-R3T মাউন্ট করার জন্য প্রয়োজনীয় প্যানেল কাট আকার কত?
E5AZ-R3T এর জন্য 92 × 92 মিমি প্যানেল কাটআউট প্রয়োজন। নিয়ামকের সামনের মুখটি 96 × 96 মিমি, যা কাটআউটের চারপাশে প্যানেলের পৃষ্ঠকে ওভারল্যাপ করে।প্যানেল মুখের পিছনে মাউন্ট গভীরতা 78mm হয় ¢ নিয়ামক প্যানেল মধ্যে 78mm প্রজেক্ট.
এই ধরনের প্যানেল-মাউন্ট নিয়ামকের জন্য স্ট্যান্ডার্ড DIN রেল মাউন্ট ব্যবহার করা হয় না।E5AZ-R3T এটি প্যানেল কাটা মাধ্যমে সামনে থেকে এটি সন্নিবেশ এবং প্যানেল পিছন থেকে আঁট করা হয় যে দুই পাশ মাউন্টিং ক্লিপ সঙ্গে এটি নিরাপদ দ্বারা ইনস্টল করা হয়.
প্যানেলের বেধ E5AZ ইনস্টলেশন ডকুমেন্টেশনে নির্দিষ্ট পরিসরের মধ্যে থাকা উচিত।
