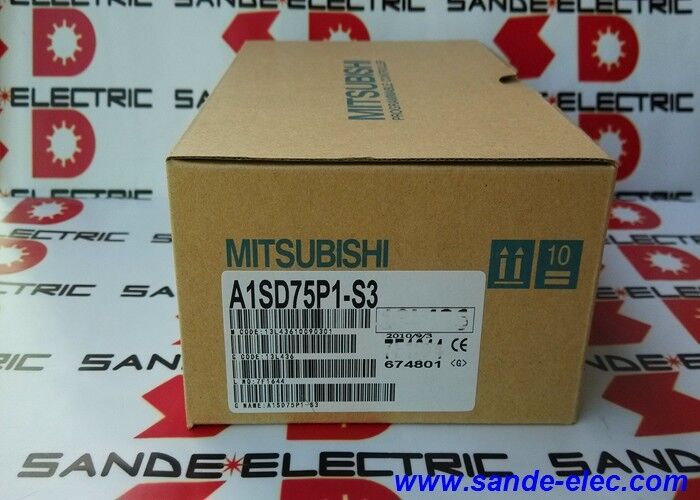

A1SD75P1-S3 নতুন ইন বক্স Mitsubishi A1SD75P1S3 PLC বিনামূল্যে আন্তর্জাতিক শিপিং

মিতসুবিশি A1SD75P1-S3 | MELSEC-A 1-অক্ষ পজিশনিং মডিউল — 200kpps / 400kpps / 32 I/O পয়েন্টস / র্যাক-ইন্টিগ্রেটেড

PLC র্যাকের ভিতরে পালস-ট্রেন পজিশনিং

A1SD75P1-S3 হল মিতসুবিশির MELSEC-A PLC র্যাকের জন্য একটি একক-অক্ষ পজিশনিং মডিউল — একটি ডেডিকেটেড মোশন কার্ড যা একটি স্বতন্ত্র নিয়ন্ত্রক হিসাবে কাজ করার পরিবর্তে সরাসরি র্যাক আর্কিটেকচারে একীভূত হয়। মডিউলটি MELSEC-A র্যাক কনফিগারেশনে 32 I/O পয়েন্ট দখল করে এবং পালস ট্রেন আউটপুট পরিচালনা করে যা সংযুক্ত অক্ষের জন্য একটি সার্ভো ড্রাইভার বা স্টেপার ড্রাইভারকে নির্দেশ করে।

পিএলসি র্যাকের ভিতরে অবস্থান রাখার অর্থ হল গতির ক্রমটি পিএলসি-এর সিঁড়ি যুক্তির সাথে ঘনিষ্ঠ সিঙ্ক্রোনাইজেশনে চলে। মেশিনগুলির জন্য যেখানে অক্ষ সরানোকে পৃথক I/O ইভেন্টগুলির সাথে শক্তভাবে সংযুক্ত করা উচিত — সূচক অবস্থান নিশ্চিতকরণ, ফিডের দৈর্ঘ্য গণনা, স্থানান্তর আর্ম সিকোয়েন্সিং — এই র্যাক-ইন্টিগ্রেটেড পদ্ধতিটি একটি PLC এবং একটি পৃথক স্বতন্ত্র নিয়ামকের মধ্যে বিদ্যমান যোগাযোগের লেটেন্সি সরিয়ে দেয়।

কী স্পেসিফিকেশন

ওপেন-কালেক্টর বনাম ডিফারেনশিয়াল ড্রাইভার — যা আপনার ড্রাইভের জন্য গুরুত্বপূর্ণ

A1SD75P1-S3 বিভিন্ন সর্বোচ্চ হারে দুটি পালস আউটপুট পদ্ধতি সমর্থন করে:

ওপেন-সংগ্রাহক (200 kpps):তারের দূরত্বে NPN-ইনপুট পালস ইন্টারফেস সহ সার্ভো ড্রাইভার এবং স্টেপার ড্রাইভারদের জন্য উপযুক্ত যেখানে একটি একক-শেষ সংকেতের হ্রাসকৃত শব্দ প্রতিরোধ ক্ষমতা গ্রহণযোগ্য। অনেক পুরানো এবং বর্তমান ড্রাইভ পণ্য সরাসরি ওপেন-কালেক্টর পালস ইনপুট গ্রহণ করে।

ডিফারেনশিয়াল ড্রাইভার (400 kpps):একটি ডিফারেনশিয়াল পেয়ার হিসাবে পালস সংকেত প্রেরণ করে দীর্ঘ তারের উপর উচ্চতর শব্দ প্রতিরোধ ক্ষমতা প্রদান করে — ড্রাইভের ইনপুট সাধারণ-মোড হস্তক্ষেপকে প্রত্যাখ্যান করে। দ্বিগুণ পালস আউটপুট হার (400 কেপিপিএস বনাম 200 কেপিপিএস) দ্রুত অবস্থান বা উচ্চ-রেজোলিউশন প্রতিক্রিয়া অ্যাপ্লিকেশনগুলিকে সমর্থন করে যেখানে অতিরিক্ত ব্যান্ডউইথ গুরুত্বপূর্ণ।

সংযুক্ত সার্ভো ড্রাইভারের পালস ইনপুট স্পেসিফিকেশন কোন আউটপুট পদ্ধতি প্রযোজ্য তা নির্ধারণ করে। নতুন ইনস্টলেশনের জন্য, ডিফারেনশিয়াল ড্রাইভার সংযোগ পছন্দ করা হয় যেখানে ড্রাইভ এটি সমর্থন করে।

MELSEC-একটি প্ল্যাটফর্ম — প্রতিস্থাপন প্রসঙ্গ

MELSEC-A সিরিজ একটি পরিপক্ক প্ল্যাটফর্ম। MELSEC-A হার্ডওয়্যারে নির্মিত মেশিনগুলি বিশ্বব্যাপী উত্পাদন অব্যাহত রাখে এবং A1SD75P1-S3 এই র্যাক আর্কিটেকচারে একক-অক্ষ অবস্থানের জন্য সঠিক মডিউল হিসাবে রয়ে গেছে। একটি ভিন্ন পজিশনিং মডিউল দিয়ে প্রতিস্থাপন করা - এমনকি পরবর্তী মিতসুবিশি সিরিজের একটিও - র্যাক ঠিকানা বরাদ্দ, মই নির্দেশনা সেট, এবং প্যারামিটার ফর্ম্যাট পরিবর্তন করতে পারে, প্রোগ্রাম পরিবর্তনের প্রয়োজন।

এই মডিউলের সাথে ইতিমধ্যেই চলমান মেশিনগুলির জন্য, A1SD75P1-S3-এর সাথে লাইক-ফর-লাইক রিপ্লেসমেন্ট কন্ট্রোল প্রোগ্রামে কোনো পরিবর্তন ছাড়াই বিদ্যমান ল্যাডার লজিক, I/O অ্যাড্রেসিং এবং পজিশনিং ডেটা টেবিল সংরক্ষণ করে।

FAQ

প্রশ্ন 1: এই মডিউলটির সাথে সর্বাধিক অবস্থানগত গতি কত?

ওপেন-কালেক্টর মোডে সর্বাধিক পালস আউটপুট রেট 200 কেপিপিএস এবং ডিফারেন্সিয়াল ড্রাইভার মোডে 400 কেপিপিএস। লোডে সংশ্লিষ্ট যান্ত্রিক গতি সার্ভো ড্রাইভের ইলেকট্রনিক গিয়ার রেশিও সেটিং এবং যান্ত্রিক ট্রান্সমিশন অনুপাতের উপর নির্ভর করে। একটি সাধারণ সার্ভো মোটর এবং 0.1µm/পালস যান্ত্রিক রেজোলিউশন সহ 400 kpps-এ, এটি বেশিরভাগ শিল্প অক্ষ অতিক্রমের প্রয়োজনীয়তাগুলিকে কভার করে।

প্রশ্ন 2: A1SD75P1-S3 কি MELSEC-Q বা iQ-R র্যাকে ব্যবহার করা যেতে পারে?

নং A1SD75P1-S3 MELSEC-A র্যাক প্ল্যাটফর্মের জন্য ডিজাইন করা হয়েছে। MELSEC-Q এবং iQ-R সিরিজ বিভিন্ন বাস আর্কিটেকচার, সংযোগকারী বিন্যাস, এবং নির্দেশ সেট ব্যবহার করে। A1SD75 মডিউল পরিবারে Q সিরিজ (QD75 সিরিজ) এবং iQ-R সিরিজের সমতুল্য রয়েছে, কিন্তু এগুলি পৃথক পণ্য এবং যান্ত্রিকভাবে বা বৈদ্যুতিকভাবে বিনিময়যোগ্য নয়।

Q3: মডিউলটি 32 I/O পয়েন্ট দখল করে। র্যাক কনফিগারেশনের জন্য এর অর্থ কী?

A1SD75P1-S3-এর মতো বুদ্ধিমান পজিশনিং মডিউলগুলি MELSEC-A র্যাকে I/O ঠিকানা স্থানের একটি সংজ্ঞায়িত ব্লক ব্যবহার করে, স্ট্যান্ডার্ড ডিজিটাল I/O মডিউল থেকে আলাদা। সিস্টেম কনফিগারেশনের সময় এই মডিউল দ্বারা দখল করা 32 পয়েন্ট অবশ্যই PLC এর I/O অ্যাসাইনমেন্টে বরাদ্দ করা উচিত। প্রতিস্থাপন কাজের জন্য, নতুন মডিউল একই স্লট অবস্থানে ইনস্টল করা হয় এবং I/O বরাদ্দ অপরিবর্তিত থাকে।

প্রশ্ন 4: কোন পজিশনিং অপারেশন সমর্থিত?

MELSEC-A D75P1 পরিবার পয়েন্ট-টু-পয়েন্ট পজিশনিং (পরম এবং বর্ধিত), গতি নিয়ন্ত্রণ, গতি-অবস্থান সুইচিং, এবং অবস্থান-গতি স্যুইচিং অপারেশন সমর্থন করে। মডিউলের পজিশনিং ডেটা টেবিলে ট্র্যাপিজয়েডাল অ্যাক্সিলারেশন/ডিসিলারেশন প্রোফাইল এবং একাধিক গতির বিভাগগুলি কনফিগারযোগ্য। নির্দিষ্ট পরামিতি টেবিল বিন্যাস Mitsubishi A1SD75 পজিশনিং মডিউল ব্যবহারকারীর ম্যানুয়াল এ সংজ্ঞায়িত করা হয়েছে।

প্রশ্ন 5: A1SD75P1-S3 প্রতিস্থাপন করার সময়, পজিশনিং ডেটা কি সংরক্ষণ করা হয়?

পজিশনিং ডেটা (লক্ষ্যের অবস্থান, গতি, ত্বরণের সময়) মডিউলের অভ্যন্তরীণ মেমরিতে সংরক্ষণ করা হয়, PLC-এর প্রধান CPU-তে নয়। ডেটা অপসারণের আগে ব্যাক আপ করা আবশ্যক — সাধারণত PLC প্রোগ্রামিং সফ্টওয়্যার (GX বিকাশকারী বা সামঞ্জস্যপূর্ণ) বা মডিউলের RS-232 ইন্টারফেসের মাধ্যমে যদি উপলব্ধ থাকে। প্রতিস্থাপন মডিউল ফিট করার পরে, অক্ষ চালানোর আগে পজিশনিং ডেটা পুনরায় লোড করুন।
