সান এস ফ্যান 9cra0412p4k10 9craO412p4k1O

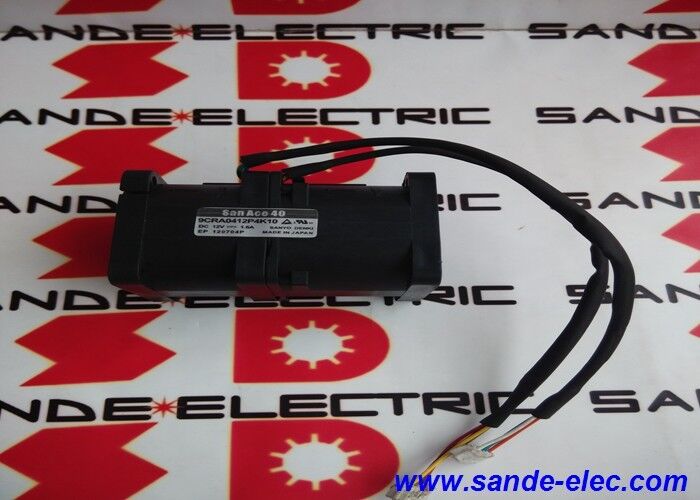

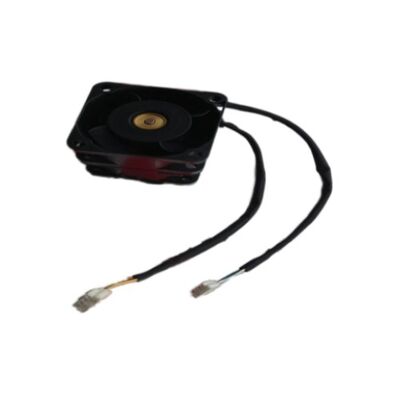

9CRA0412P4K10∙ Sanyo Denki SanAce কাউন্টার-রোটেশন ফ্যান ∙ 40mm / 12V DC / 4-Wire / PWM / Dual Axial / Ball Bearing

একই ফ্রেমে দ্বিগুণ পারফরম্যান্স

9CRA0412P4K10 হল স্যানিও ডেনকি এর সানএসি সিরিজের একটি বিপরীত-ঘূর্ণনকারী দ্বৈত অক্ষীয় ফ্যান ০ দুটি 40 মিমি ফ্যান অক্ষীয়ভাবে স্তূপিত, দ্বিতীয় ফ্যানের ইম্পেলারটি প্রথমটির বিপরীত দিকে ঘোরে.এই কাউন্টার-রোটেশন ডিজাইনটি একটি কমপ্যাক্ট ফ্যান ফর্ম্যাট থেকে বায়ু প্রবাহ এবং স্ট্যাটিক চাপকে সর্বাধিক করার জন্য স্যানিও ডেনকি পেটেন্টযুক্ত প্রকৌশল পদ্ধতি।

একটি স্ট্যান্ডার্ড একক-ফ্যান,ইম্পেলার থেকে বেরিয়ে আসা বাতাসের একটি অক্ষীয় গতি উপাদান (উপকরণ মাধ্যমে বায়ু সরানো দরকারী ধাক্কা) এবং একটি ঘূর্ণন গতি উপাদান (একটি ঘূর্ণন ঘূর্ণন যা শক্তি অপচয়) উভয় আছে. The counter-rotating design's second impeller captures this rotational kinetic energy and converts it to additional axial thrust — achieving significantly higher airflow and static pressure than any single fan of the same frame size could provide.

পণ্য সম্পর্কিত মূল তথ্য

লকড রটার সুরক্ষা

9CRA0412P4K10 এর মধ্যে ইলেকট্রনিক লক রটার সুরক্ষা অন্তর্ভুক্ত রয়েছেঃ

স্বয়ংক্রিয় পুনরায় আরম্ভঃযদি ফ্যান স্টল বা যান্ত্রিকভাবে ব্লক করা হয়, the electronic circuit detects the zero-speed condition and applies a restart cycle — preventing the DC motor from drawing sustained locked-rotor current that would destroy the motor winding insulation.

ধ্বংসাবশেষ থেকে সুরক্ষাঃএমন অ্যাপ্লিকেশনগুলিতে যেখানে শীতল ভ্যানগুলি মাঝে মাঝে অবশিষ্টাংশের মুখোমুখি হয় (ধুলোর জমা, প্যাকেজিং উপকরণের টুকরো টুকরো)লক রটার সুরক্ষা গতি সেন্সর আউটপুট মাধ্যমে একটি সিস্টেম এলার্ম ট্রিগার যখন অবিলম্বে মোটর বার্নআউট প্রতিরোধ করে.

অ্যাপ্লিকেশন

সার্ভার এবং নেটওয়ার্কিং সরঞ্জামঃউচ্চ ঘনত্বের সার্ভার ব্লেড কুলিং, সুইচ চ্যাসি তাপীয় ব্যবস্থাপনা এবং ডেটা সেন্টার নেটওয়ার্কিং সরঞ্জাম যেখানে উচ্চ স্ট্যাটিক চাপের 40 মিমি ভ্যানগুলি উচ্চ প্রতিবন্ধকতা কুলিং পথ সরবরাহ করে।

ইন্ডাস্ট্রিয়াল ইলেকট্রনিক্স কুলিং:পাওয়ার রূপান্তর সরঞ্জাম, সার্ভো ড্রাইভ পাওয়ার স্টেজ, ইউপিএস মডিউল এবং শিল্প নিয়ন্ত্রণ ইলেকট্রনিক্সের জন্য 40 মিমি ফর্ম ফ্যাক্টরে কমপ্যাক্ট, উচ্চ-চাপ শীতল প্রয়োজন।

টেলিযোগাযোগ সরঞ্জাম:কমপ্যাক্ট বেস স্টেশন ইলেকট্রনিক্স, রাউটার লাইন কার্ড এবং টেলিকম চ্যাসি মডিউল যেখানে ভ্যান ঘনত্ব সীমাবদ্ধ এবং প্রতি-ঘূর্ণন ভ্যান সীমিত স্থানে কর্মক্ষমতা প্রদান করে।

মেডিকেল সরঞ্জাম শীতলকরণঃকমপ্যাক্ট মেডিকেল ইলেকট্রনিক্সের বাক্স যেখানে গতি পর্যবেক্ষণের সাথে নীরব, উচ্চ দক্ষতার শীতল প্রয়োজন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: একই আকারের স্ট্যান্ডার্ড একক ফ্যানগুলির তুলনায় প্রতি-ঘূর্ণনকারী ফ্যানগুলির প্রাথমিক সুবিধা কী?

কাউন্টার-রোটেশন ভ্যানগুলি একই ফ্রেম আকারের একক ভ্যানের তুলনায় উল্লেখযোগ্যভাবে উচ্চতর স্ট্যাটিক চাপ এবং প্রায়শই উচ্চতর বায়ু প্রবাহ অর্জন করে। দ্বিতীয় ইম্পেলার প্রথম থেকে ঘূর্ণন শক্তি পুনরুদ্ধার করে,এটিকে অতিরিক্ত উপযোগী বায়ু প্রবাহে রূপান্তরিত করাএটি উচ্চ প্রতিবন্ধকতা শীতল পথের জন্য পছন্দসই পছন্দ করে যেখানে একটি একক ফ্যান তাপ প্রতিরোধের মাধ্যমে বায়ু চাপানোর জন্য পর্যাপ্ত চাপ তৈরি করতে পারে না।

প্রশ্ন ২ঃ 9CRA0412P4K10 এর জন্য কোন PWM সংকেত স্পেসিফিকেশন প্রয়োজন?

স্যানিও ডেনকি স্যানএসি ভ্যানগুলি সাধারণত নিয়ন্ত্রণ পিনে লজিক-স্তরের উচ্চ (প্রায় 5 ভি) এবং নিম্ন (0 ভি) সুইং সহ একটি 25kHz পিডব্লিউএম সংকেত গ্রহণ করে।ডিউটি চক্র ফ্যান গতি নির্ধারণ করে 100% ডিউটি চক্র সর্বোচ্চ গতি উত্পাদন করে; নিম্ন কাজের চক্র গতি অনুপাতে হ্রাস করে। 9CRA0412P4K10 ডেটা শীট থেকে সঠিক PWM ফ্রিকোয়েন্সি স্পেসিফিকেশন এবং ইনপুট ভোল্টেজ স্তরগুলির জন্য নিশ্চিত করুন।

প্রশ্ন 3: 9CRA0412 সিরিজের অন্যান্য K-উপসর্গগুলির থেকে K10 উপসর্গটি কীভাবে আলাদা?

স্যানিও ডেনকি এর সানএসি 9 সিআর সিরিজে, কে-সফিক্সের রূপগুলি সাধারণত সীসা তারের দৈর্ঘ্যে পৃথক হয় K03 30 মিমি (3 সেমি) সীসা বোঝায়, K10 100 মিমি (10 সেমি) সীসা বোঝায়।সমস্ত কে ভেরিয়েন্টের একই বৈদ্যুতিক এবং বায়ু প্রবাহের বৈশিষ্ট্য রয়েছেইনস্টলেশনে উপলব্ধ ক্যাবল রুটিং নমনীয়তা নির্ধারণ করে। ফ্যান বডি থেকে সংযোগকারী পর্যন্ত 100 মিমি জুড়ে ক্যাবল পরিচালনার প্রয়োজন এমন ইনস্টলেশনের জন্য K10 নির্বাচন করুন।

প্রশ্ন ৪ঃ 9CRA0412P4K10 কম গতির অপারেশনের জন্য একটি 5 ভোল্ট সরবরাহ থেকে চালিত হতে পারে?

কাউন্টার-রোটেশন ভ্যানগুলির জন্য নির্ভরযোগ্যভাবে ঘূর্ণন শুরু এবং বজায় রাখার জন্য পর্যাপ্ত চৌম্বকীয় টর্ক উত্পন্ন করার জন্য একটি সর্বনিম্ন ভোল্টেজ প্রয়োজন।নামমাত্র ভোল্টেজের নীচে কাজ করা স্টার্টআপ ব্যর্থতার ঝুঁকি (ফ্যানটি ভারবহন স্ট্যাটিক ঘর্ষণ অতিক্রম করার জন্য পর্যাপ্ত টর্ক বিকাশ করে না) এবং সম্ভাব্য ফ্যান স্টল. 9CRA0412P4K10 ডেটা শীট থেকে ন্যূনতম অপারেটিং ভোল্টেজ নিশ্চিত করুন সাধারণভাবে, সানএসি 12 ভি সিরিজের ভ্যানগুলি নির্ভরযোগ্য অপারেশনের জন্য প্রায় 7 ভি এর নীচে চালিত করা উচিত নয়।
