৪১১৪এন-১২এইচআর নতুন এমব-প্যাপস্ট ৪১১৪এন/১২এইচআর ৪১১৪এন ১২এইচআর ডিসি২৪ভি ৩৪৫এমএ ৮.৩ ওয়াট শীতলতা ফ্যান

4114N-12HR | ebm-papst 120mm DC কুলিং ফ্যান — 24V / 345mA / 8.3W / 4000 RPM / 126 CFM / ইন্ডাস্ট্রিয়াল ইনভার্টার কুলিং

ebm-papst 4114N/12HR — ইনভার্টার কুলিং এর জন্য ইন্ডাস্ট্রিয়াল ডিসি ফ্যান

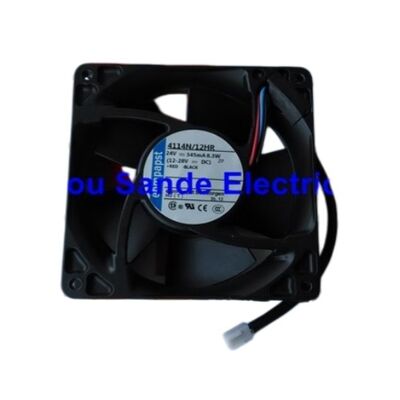

4114N-12HR হল ebm-papst-এর একটি 24V DC অক্ষীয় কুলিং ফ্যান — শিল্প পাখা এবং মোটর তৈরির বিশ্বের শীর্ষস্থানীয় নির্মাতাদের মধ্যে একটি, জার্মানিতে সদর দফতর এবং নির্ভুল-ইঞ্জিনিয়ার্ড কুলিং পণ্যগুলির জন্য একটি খ্যাতি৷ 4114N/12HR হল ebm-papst এর 4114N সিরিজের — শিল্প 24V চালিত যন্ত্রপাতির জন্য 120mm DC ফ্যান পরিবার।

4000 RPM-এ 126.3 CFM এয়ারফ্লো 4114N-12HR-কে একটি উচ্চ-কার্যক্ষমতা সম্পন্ন 120mm ফ্যান তৈরি করে — অনুরূপ ভোল্টেজে সাধারণ 120mm ফ্যানের তুলনায় উল্লেখযোগ্যভাবে বেশি বায়ুপ্রবাহ সরবরাহ করে। এই কর্মক্ষমতা শিল্প ইনভার্টারগুলির জন্য একটি কুলিং ফ্যান হিসাবে এটির প্রাথমিক প্রয়োগের সাথে সামঞ্জস্যপূর্ণ, যেখানে উচ্চ IGBT শক্তি অপচয়ের জন্য আদর্শ 120 মিমি প্যানেল মাউন্টিং বিন্যাসের মধ্যে সর্বাধিক বায়ুপ্রবাহ প্রয়োজন।

কী স্পেসিফিকেশন

ebm-papst ইঞ্জিনিয়ারিং — প্রিমিয়াম ইন্ডাস্ট্রিয়াল ফ্যান স্ট্যান্ডার্ড

ebm-papst ফ্যান ইঞ্জিনিয়ারিং শ্রেষ্ঠত্বের জন্য আন্তর্জাতিকভাবে স্বীকৃত — তাদের শিল্প অনুরাগীরা এমন অ্যাপ্লিকেশনের জন্য নির্দিষ্ট করা হয়েছে যেখানে নির্ভরযোগ্যতা এবং পারফরম্যান্সের ধারাবাহিকতা গুরুত্বপূর্ণ:

ইসি (ইলেক্ট্রনিকভাবে কম্যুটেটেড) মোটর প্রযুক্তি:ebm-papst অগ্রগামী ইসি ফ্যান প্রযুক্তি — দক্ষ ইলেকট্রনিক কম্যুটেশন সহ ডিসি ব্রাশলেস মোটর। 4114N-12HR একই অ্যাপ্লিকেশনে ছায়াযুক্ত-পোল এসি মোটরগুলির তুলনায় দীর্ঘ জীবন এবং উচ্চ দক্ষতার জন্য ডিসি ব্রাশলেস মোটর ডিজাইন ব্যবহার করে।

উচ্চ বায়ুপ্রবাহ দক্ষতা:4114N/12HR 8.3W থেকে 126.3 CFM প্রদান করে — একটি এয়ারফ্লো-টু-পাওয়ার রেশিও যা ebm-papst এর অ্যারোডাইনামিক ব্লেড ডিজাইন এবং দক্ষ মোটর প্রতিফলিত করে। একই আকারের স্ট্যান্ডার্ড শিল্প ডিসি ফ্যান সাধারণত 80-100 CFM সরবরাহ করে; 4114N/12HR এর 126 CFM আউটপুট এটিকে একটি উচ্চ-পারফরম্যান্স ইউনিট হিসাবে চিহ্নিত করে।

অ্যাপ্লিকেশন

শিল্প পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ:VFD/ইনভার্টার ঘেরের জন্য প্রতিস্থাপন বা সরাসরি কুলিং ফ্যান ফ্যানের গতি নিরীক্ষণ সহ 24V চালিত কুলিং ব্যবহার করে — সিমেন্স মাইক্রোমাস্টার, ABB ACS, Danfoss এবং 24V DC কুলিং ফ্যান ব্যবহার করে অনুরূপ ড্রাইভ প্ল্যাটফর্মে একটি সাধারণ স্পেসিফিকেশন।

সার্ভো এমপ্লিফায়ার কুলিং:সার্ভো ড্রাইভ ক্যাবিনেটের জন্য 24V-চালিত কুলিং ফ্যান — 126 CFM এয়ারফ্লো মধ্য-পরিসরের সার্ভো এমপ্লিফায়ার ঘেরে IGBT পাওয়ার পর্যায় থেকে তাপ সরিয়ে দেয়।

শিল্প অটোমেশন সরঞ্জাম:অটোমেশন কন্ট্রোলার, পাওয়ার সাপ্লাই, এবং ইন্ডাস্ট্রিয়াল কম্পিউটারের জন্য শীতল করার জন্য 120mm 24V DC ফ্যানের গতি নিরীক্ষণের প্রয়োজন।

FAQ

প্রশ্ন 1: ebm-papst 4114N-12HR-এ HR প্রত্যয়টি কী চিহ্নিত করে?

ebm-papst-এর নামকরণ পদ্ধতিতে, HR প্রত্যয়টি বিল্ট-ইন রটার লক সুরক্ষা এবং গতির আউটপুট (ট্যাকোমিটার প্রতিক্রিয়া) সহ একটি নির্দিষ্ট সংস্করণ সনাক্ত করে। HR ছাড়া স্ট্যান্ডার্ড সংস্করণ 2-ওয়্যার (শুধুমাত্র পাওয়ার); এইচআর সংস্করণে গতি পর্যবেক্ষণ আউটপুট সহ 3টি তার রয়েছে। গতি সংকেত ইনপুট মাধ্যমে ফ্যান ব্যর্থতা সনাক্তকরণ প্রয়োজন যে ড্রাইভ এবং বৈদ্যুতিন সংকেতের মেরু বদল অ্যাপ্লিকেশনের জন্য HR উপাধি প্রয়োজন।

প্রশ্ন 2: 4114N-12HR ফ্যান স্পিড সিগন্যাল আউটপুট ফর্ম্যাট কি?

তৃতীয় তার থেকে গতি সংকেত আউটপুট সাধারণত একটি ওপেন-সংগ্রাহক পালস আউটপুট — অনেক ebm-papst কনফিগারেশনে প্রতি বিপ্লবে দুটি ডাল তৈরি করে। বৈদ্যুতিন সংকেতের মেরু বদল বা কন্ট্রোলার প্রকৃত ফ্যান RPM গণনা করতে পালস ফ্রিকোয়েন্সি নিরীক্ষণ করে। সঠিক আউটপুট স্পেসিফিকেশন (প্রতি বিপ্লব, সংকেত ভোল্টেজ, বর্তমান ক্ষমতা) ebm-papst 4114N/12HR ডেটাশিট থেকে নিশ্চিত করা হয়েছে।

Q3: 4114N-12HR কি কম গতির অপারেশনের জন্য 12V সরবরাহের সাথে সামঞ্জস্যপূর্ণ?

4114N-12HR 24V DC এর জন্য রেট করা হয়েছে। 12V তে অপারেটিং মোটর গতি প্রায় অর্ধেক রেটেড RPM-এ কমিয়ে দেয় (ওপেন-লুপ অপারেশনে DC ভোল্টেজ এবং ব্রাশলেস মোটর গতির মধ্যে আনুপাতিক সম্পর্কের কারণে) — বায়ুপ্রবাহ উল্লেখযোগ্যভাবে কমে যায় এবং পাখা ঠান্ডা তাপমাত্রায় নির্ভরযোগ্যভাবে শুরু করার জন্য যথেষ্ট টর্ক তৈরি করতে পারে না। 24V রেট দেওয়া সরবরাহের বাইরে ফ্যান ব্যবহার করার আগে ebm-papst-এর স্পেসিফিকেশন ন্যূনতম অপারেটিং ভোল্টেজের জন্য অবশ্যই পরামর্শ নিতে হবে।

প্রশ্ন 4: আমি কীভাবে নিশ্চিত করব যে 4114N-12HR আমার ইনভার্টার কুলিং ফ্যানের সঠিক প্রতিস্থাপন?

ব্যর্থ ফ্যানের লেবেল স্পেসিফিকেশন 4114N-12HR-এর সাথে তুলনা করুন: ভোল্টেজ (24V DC), মাত্রা (120×120×38mm), এবং সংযোগকারী/তারের সংখ্যা (3-তারের)। যদি আসল ফ্যান একটি ভিন্ন ব্র্যান্ড হয় কিন্তু এই প্যারামিটারগুলি শেয়ার করে, তাহলে 4114N-12HR একটি কার্যকরী প্রতিস্থাপন হিসাবে কাজ করতে পারে। ফ্যান ফল্ট নিরীক্ষণ সহ ড্রাইভের জন্য, তৃতীয়-তারের গতি সংকেত পোলারিটি নিশ্চিত করুন এবং পালস গণনা ড্রাইভের ফ্যানের ত্রুটি ইনপুট স্পেসিফিকেশনের সাথে মেলে।
