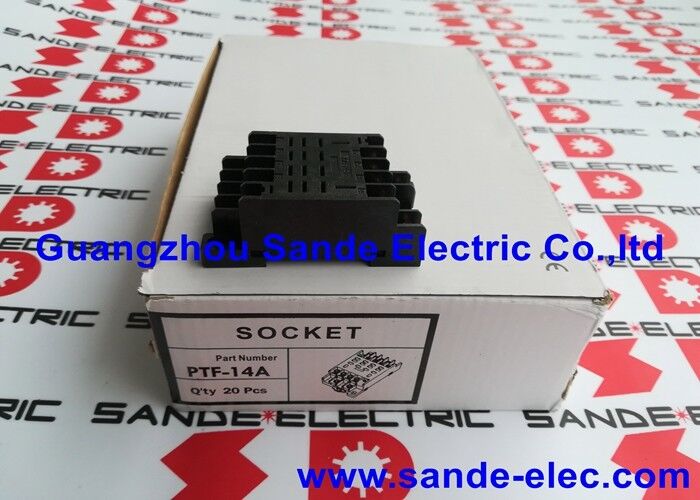

OMRON সংযোগ সকেট PTF-14A PTF14A

ওমরন পিটিএফ-১৪এ∙ ৪-পোল রিলে সকেট ∙ ১৪ পিন / ডিআইএন রেল + প্যানেল মাউন্ট / ওমরন এলওয়াই সিরিজের জন্য

ওম্রন এলওয়াই৪ এর জন্য বিশেষভাবে নির্মিত

পিটিএফ-১৪এ হল ওম্রনের এলওয়াই৪ ৪-পোল রিলে সিরিজের জন্য ১৪ পিনের ডিআইএন রেল রিলে সকেট।এটি রিলে এবং প্যানেলের মধ্যে যান্ত্রিক এবং বৈদ্যুতিক ইন্টারফেস পরিচালনা করে ′′ রিলে সামনে থেকে প্লাগ ইন, ক্ষেত্রের তারের সকেট এর স্ক্রু টার্মিনাল সংযোগ করে, এবং কোন তারের বিরক্ত ছাড়া রিলে প্রতিস্থাপন করা যেতে পারে।

সকেটটি একটি স্ট্যান্ডার্ড 35 মিমি ডিআইএন রেলের উপর মাউন্ট করা হয় এবং সরাসরি প্যানেল-মাউন্ট করা যেতে পারে।এই উভয় আধুনিক DIN রেল ভিত্তিক প্যানেল বিল্ড এবং পুরোনো প্যানেল ডিজাইন যেখানে উপাদান সরাসরি একটি backplate থেকে screwed হয় সঙ্গে সামঞ্জস্যপূর্ণ তোলে.

রিলে ইনস্টলেশন, পরিদর্শন বা প্রতিস্থাপনের সময় লাইভ টার্মিনালগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগের ঝুঁকি হ্রাস করার জন্য ফিঙ্গার-প্রোটেকশন টার্মিনাল ডিজাইনটি স্ক্রু টার্মিনাল অঞ্চলটি আবদ্ধ করে।রিলে সন্নিবেশ এবং সকেট শরীরের মধ্যে লক; রিটেইনার ক্লিপ বা সকেট ধরা এটি কম্পন বিরুদ্ধে রাখে।

মূল বৈশিষ্ট্যাবলী

ডিআইএন রেল বনাম প্যানেল মাউন্ট একই সকেট, দুটি বিকল্প

পিটিএফ -১৪এ কোনও সরঞ্জাম ছাড়াই একটি স্ট্যান্ডার্ড 35 মিমি × 7.5 মিমি ডিআইএন রেলের উপর স্ন্যাপ করে। প্যানেল মাউন্টের জন্য, সকেটটিতে প্যানেল মাউন্টের গর্ত অন্তর্ভুক্ত রয়েছে।উভয় মাউন্ট পদ্ধতি একই সকেট শরীর ব্যবহার এবং একই টার্মিনাল অ্যাক্সেস প্রদান.

এই দ্বৈত মাউন্ট করার ক্ষমতা এমন প্যানেলগুলিতে গুরুত্বপূর্ণ যেখানে ডিআইএন রেলের স্থান সীমিত বা যেখানে নির্দিষ্ট রিলে অবস্থানগুলি রেলের প্রাপ্যতার পরিবর্তে প্যানেলের বিন্যাস দ্বারা নির্ধারিত হয়।

রিলে ইনস্টলেশন এবং প্রতিস্থাপন

LY4 রিলে সামনে থেকে PTF-14A সকেটে সন্নিবেশ করে। সমন্বয় পিনগুলি ভুল ওরিয়েন্টেশন প্রতিরোধ করে। ধরে রাখার প্রক্রিয়াটি কম্পনের বিরুদ্ধে রিলেটি ধরে রাখে। রিলেটি প্রতিস্থাপন করার জন্য, এটি একটি রেলওয়ে মেশিনের সাথে সংযুক্ত করা হয়।রিটেনশন ক্লিপ ছেড়ে দিন, রিলে সোজা আউট টানুন, এবং প্রতিস্থাপন সন্নিবেশ করান

ওয়্যারিং ব্যাঘাত ছাড়াই এই প্রতিস্থাপন পদ্ধতিটি মেশিন প্যানেলের সরাসরি ওয়্যারযুক্ত রিলেগুলির তুলনায় সকেট-এন্ড-রলে আর্কিটেকচারের প্রাথমিক রক্ষণাবেক্ষণ সুবিধা।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন রিলে প্রকারগুলি PTF-14A এর সাথে সামঞ্জস্যপূর্ণ?

পিটিএফ-১৪এ ওম্রন এলওয়াই৪ ৪-পোল রিলে (১৪-পিন) এর জন্য ডিজাইন করা হয়েছে। এলওয়াই৪ সিরিজটি বিভিন্ন কয়েল ভোল্টেজে পাওয়া যায় (১২ ভিডিসি, ২৪ ভিডিসি, ৪৮ ভিডিসি, ১০০১০ ভিডিসি, ১১০/১২০ ভিএসি, ২২০/২৪০ ভিএসি) ।সকেটটি কোয়েল ভোল্টেজ নির্বিশেষে যে কোনও LY4 বৈকল্পিক গ্রহণ করে.

প্রশ্ন ২ঃ পিটিএফ-১৪এ কি ওম্রন এলওয়াই২ রিলে দিয়ে ব্যবহার করা যায়?

না. LY2 একটি 8-পিন 2-পোল রিলে যা 8-পিন সকেট (PYF08A বা অনুরূপ) প্রয়োজন। PTF-14A হল 4-পোল LY4 রিলেগুলির জন্য 14-পিন সকেট।দুটি সকেট টাইপ শারীরিকভাবে ভিন্ন এবং বিনিময়যোগ্য নয়.

প্রশ্ন 3: পিটিএফ-১৪এ-তে ডিআইএন রেল ক্লিপ অন্তর্ভুক্ত আছে কি?

পিটিএফ -১৪এ একটি অন্তর্নির্মিত স্ন্যাপ-ফিট ক্লিপ সহ সরাসরি 35 মিমি ডিআইএন রেল মাউন্ট করার জন্য ডিজাইন করা হয়েছে। কোনও পৃথক ডিআইএন রেল অ্যাডাপ্টারের প্রয়োজন নেই। প্যানেল মাউন্ট করার জন্য,সকেট বডিতে প্যানেল-মাউন্ট স্ক্রু হোলগুলি স্ট্যান্ডার্ড হিসাবে অন্তর্ভুক্ত রয়েছেউভয় মাউন্ট পদ্ধতি আনুষাঙ্গিক ছাড়া পাওয়া যায়।

প্রশ্ন ৪ঃ পিটিএফ-১৪এ-এর সাথে ফিল্ড তারগুলি কিভাবে সংযুক্ত?

ফিল্ড তারগুলি পিটিএফ -১৪এ বডিতে স্ক্রু টার্মিনালগুলিতে সংযুক্ত হয়। টার্মিনাল স্ক্রুগুলি নিয়ন্ত্রণ প্যানেলের তারের ক্ষেত্রে ব্যবহৃত স্ট্যান্ডার্ড তারের আকারগুলি গ্রহণ করে (সাধারণত ০.৫ ০.৫ মিমি২) ।PTF-14A ডকুমেন্টেশনে উল্লিখিত টর্ক পর্যন্ত টার্মিনাল স্ক্রু টানুন.

Q5: PTF-14A সকেটের বর্তমান রেটিং কি?

পিটিএফ-১৪এ সকেটের যোগাযোগ এবং টার্মিনাল রেটিংগুলি LY4 রিলে এর নামমাত্র যোগাযোগের বর্তমান ′′ সাধারণত LY4 এর জন্য 250VAC এ 5A পরিচালনা করতে সক্ষম হতে হবে।সর্বাধিক নামমাত্র রিলে বর্তমান ব্যবহারের আগে Omron PTF-14A ডেটা শীট থেকে সকেট এর টার্মিনাল বর্তমানের রেটিং নিশ্চিত করুন.
