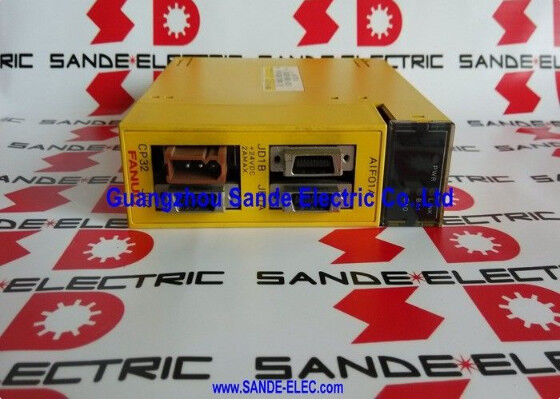

Fanuc A02B-0319-C001 I/O বোর্ড A02B0319C001 AO2B-O3I9-COOI

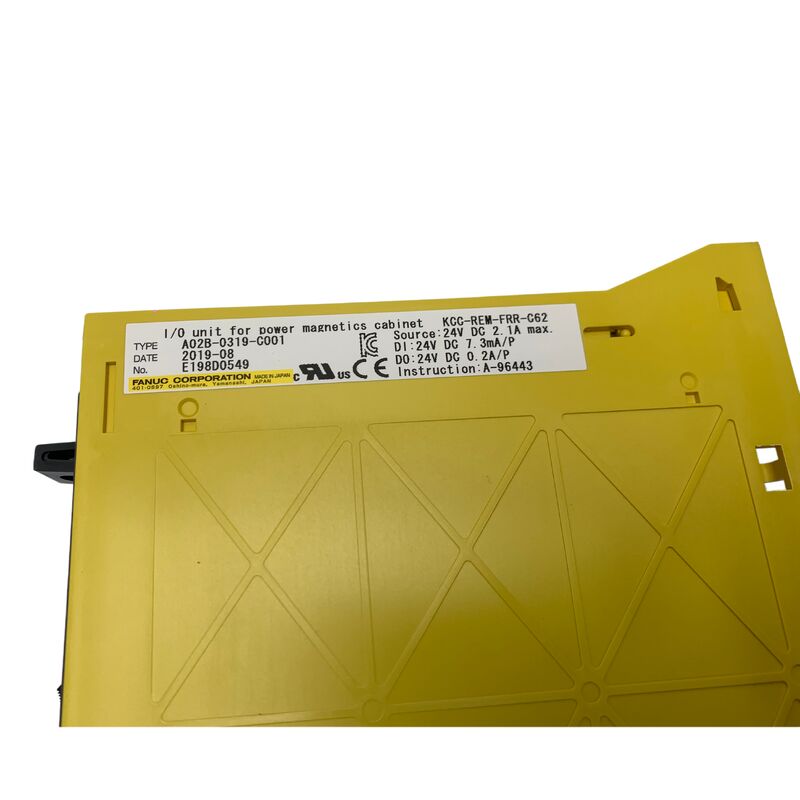

A02B-0319-C001∙ FANUC I/O ইউনিট ∙ পাওয়ার ম্যাগনেটিকস ক্যাবিনেট / I/O লিঙ্ক / PMC-নিয়ন্ত্রিত যোগাযোগকারী এবং নিরাপত্তা ইন্টারলক

পাওয়ার ম্যাগনেটিকস ক্যাবিনেট ∙ এতে কি আছে এবং কেন I/O প্রয়োজন

বেশিরভাগ শিল্প সিএনসি মেশিন টুলগুলি তাদের নিয়ন্ত্রণ ইলেকট্রনিক্সকে তাদের পাওয়ার বৈদ্যুতিক উপাদানগুলি থেকে পৃথক করে। সিএনসি নিয়ন্ত্রণ ক্যাবিনেটে সিএনসি কম্পিউটার, সার্ভো ড্রাইভ এবং স্পিন্ডল ড্রাইভ রয়েছে।পাওয়ার ম্যাগনেটিকস ক্যাবিনেটহ'ল উচ্চ প্রবাহ, উচ্চ ভোল্টেজ সুইচিং হার্ডওয়্যার ধারণকারী সম্পর্কিত বৈদ্যুতিক প্যানেলঃ

• প্রধান স্পিন্ডল মোটর স্টার্টারঃএসি কন্টাক্টর যা স্পিন্ডল মোটরের সাথে নেট পাওয়ার সংযোগ বা সংযোগ বিচ্ছিন্ন করে
• শীতল পদার্থ পাম্প স্টার্টারঃকোল্ডিং লিকুইড পাম্প মোটর নিয়ন্ত্রণকারী কন্টাক্টর
• হাইড্রোলিক ইউনিট স্টার্টারঃমেশিনের হাইড্রোলিক সিস্টেমের জন্য কন্টেক্টর
• অক্ষের ব্রেক রিলিজ কন্টাক্টর:ব্রেক লাগানো মেশিনের অক্ষের ইলেক্ট্রোম্যাগনেটিক ব্রেক নিয়ন্ত্রণ করে
• ওভারলোড রিলে:সুরক্ষা রিলে যা মোটর ওভারকরেন্ট সনাক্ত করে এবং সংশ্লিষ্ট যোগাযোগকারীকে ট্রিপ করে
• সুরক্ষা অন্তর্নির্মিতঃদরজা সুরক্ষা সুইচ, এলাকা স্ক্যানার, জরুরী স্টপ রিলে এবং তাদের সংশ্লিষ্ট মনিটরিং যোগাযোগ

সিএনসির পিএমসি (প্রোগ্রামযোগ্য মেশিন কন্ট্রোল) সিঁড়ি লজিককে এই সমস্ত ডিভাইসের অবস্থা পর্যবেক্ষণ করতে হবে এবং তাদের চালু / বন্ধ অবস্থা নিয়ন্ত্রণ করতে হবে।A02B-0319-C001 হল I/O ইউনিট যা এই যোগাযোগ সম্ভব করে তোলে এটি পাওয়ার চৌম্বকীয় ক্যাবিনেটের ভিতরে শারীরিক ইনপুট এবং আউটপুট টার্মিনাল সরবরাহ করে, এবং এই টার্মিনালগুলিকে আই/ও লিঙ্ক বাসের মাধ্যমে সিএনসির সাথে সংযুক্ত করে।

পণ্য সম্পর্কিত মূল তথ্য

এই ইউনিটের মাধ্যমে পিএমসি নিয়ন্ত্রণ ও পর্যবেক্ষণ

সিএনসির পিএমসি সিঁড়ি প্রোগ্রামটি A02B-0319-C001 এর মাধ্যমে পাওয়ার চৌম্বকীয় ক্যাবিনেট নিয়ন্ত্রণ করে। সাধারণ পিএমসি মিথস্ক্রিয়াঃ

আউটপুট (সিএনসি → ক্যাবিনেট):স্পিন্ডল স্টার্ট/স্টপ কমান্ড; শীতল তরল পাম্প চালু/বন্ধ; হাইড্রোলিক সিস্টেম চালু/বন্ধ; অক্ষ ব্রেক মুক্তির কমান্ড; দরজা লকিং সোলেনয়েড কমান্ড।

ইনপুট (ক্যাবিনেট → সিএনসি):স্পিন্ডল কন্টাক্টর ফিডব্যাক (চালু / বন্ধ নিশ্চিত); ওভারলোড রিলে ট্রিপের অবস্থা; দরজা সুরক্ষা খোলা / বন্ধ; হাইড্রোলিক চাপ পৌঁছেছে; শীতল তরল স্তর কম; জরুরী স্টপ সার্কিটের অবস্থা।

পিএমসি সিঁড়ি প্রতিটি স্ক্যান চক্রের মধ্যে এই ইনপুটগুলি পড়ে এবং প্রোগ্রাম করা মেশিন লজিক অনুসারে প্রতিক্রিয়া জানায়, যদি দরজাটি খোলা থাকে তবে স্পিন্ডল স্টার্টকে প্রতিরোধ করে, ওভারলোডের ক্ষেত্রে সমস্ত গতি বন্ধ করে দেয়,এবং সঠিক বন্ধ ক্রম চালানো যখন ই-স্টপ সক্রিয় করা হয়.

অ্যাপ্লিকেশন দৃশ্যকল্প

পাওয়ার ম্যাগনেটিক্স I/O ত্রুটির নির্ণয়ঃএকটি মেশিনিং সেন্টার একটি বিরতিপূর্ণ স্পিন্ডল স্টার্ট অ্যালার্ম তৈরি করে। তদন্ত নিশ্চিত করে যে স্পিন্ডল যোগাযোগকারী ফিডব্যাক সংকেতটি সিএনসিতে ধারাবাহিকভাবে পৌঁছায় না।A02B-0319-C001 এর সাথে I/O লিংক যোগাযোগ পরীক্ষা করা হয় এবং ইউনিটটি ত্রুটির উৎস হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন পাওয়ার চৌম্বকীয় ক্যাবিনেট থেকে নির্ভরযোগ্য I / O যোগাযোগ পুনরুদ্ধার করে।

নতুন মেশিনের বৈদ্যুতিক ইনস্টলেশনঃএকটি মেশিন টুল নির্মাতা মেশিন নির্মাণের সময় পাওয়ার চৌম্বকীয় ক্যাবিনেটে A02B-0319-C001 ইনস্টল করে। সমস্ত যোগাযোগকারী নিয়ন্ত্রণ এবং প্রতিক্রিয়া তারের এই ইউনিটে শেষ হয়।একটি একক I / O লিংক তারের CNC ফিরে সংযোগ, মাল্টি-ওয়্যার হার্নেস বাদ দেওয়া যা অন্যথায় প্রয়োজন হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A02B-0319-C001 দ্বারা ব্যবহৃত I/O লিঙ্ক যোগাযোগের মান কি?

FANUC I/O লিঙ্ক হল একটি FANUC-র মালিকানাধীন উচ্চ-গতির সিরিয়াল যোগাযোগ প্রোটোকল। এটি একটি মাস্টার-স্লেভ আর্কিটেকচার ব্যবহার করে। CNC হল মাস্টার এবং A02B-0319-C001 একটি স্লেভ নোড।মাস্টার পোল একটি সংজ্ঞায়িত চক্রের সমস্ত নোড, ইনপুট ডেটা সংগ্রহ করে এবং আউটপুট কমান্ড সরবরাহ করে। আই / ও লিংক চক্রের সময় পিএমসির রিয়েল-টাইম মেশিন নিয়ন্ত্রণের প্রয়োজনীয়তার জন্য যথেষ্ট দ্রুত।প্রোটোকলটি সিস্টেম কনফিগারেশনের উপর নির্ভর করে স্ট্যান্ডার্ড স্কিল্ড ট্রিস্টড-পিয়ার ক্যাবল বা অপটিক্যাল ফাইবারের মাধ্যমে কাজ করে.

প্রশ্ন 2: A02B-0319-C001 কতটি I/O পয়েন্ট প্রদান করে?

I/O পয়েন্টের সংখ্যা নির্দিষ্ট ইউনিট ভেরিয়েন্ট এবং এর অভ্যন্তরীণ I/O মডিউল কনফিগারেশনের দ্বারা নির্ধারিত হয়।পাওয়ার ম্যাগনেটিক্স ক্যাবিনেটের জন্য FANUC I/O ইউনিটগুলি সাধারণত বিভিন্ন সংমিশ্রণে 32 থেকে 64 ডিজিটাল ইনপুট এবং আউটপুট সরবরাহ করেA02B-0319-C001 এর জন্য সঠিক পয়েন্ট গণনা এবং I/O ঠিকানা বরাদ্দ নির্দিষ্ট নিয়ন্ত্রণ প্রকারের জন্য FANUC CNC সংযোগ ম্যানুয়াল সংজ্ঞায়িত করা হয়।PMC এর I/O ঠিকানা ম্যাপিং শারীরিক I/O ইউনিটের কনফিগার করা ঠিকানা পরিসীমা সঙ্গে মিলে যাবে.

প্রশ্ন 3: A02B-0319-C001 এমন একটি সিস্টেমে যুক্ত করা যেতে পারে যার বর্তমানে পাওয়ার ম্যাগনেটিকস ক্যাবিনেটের I/O নেই?

A02B-0319-C001 যোগ করার জন্য সিএনসিতে একটি উপলব্ধ I/O লিংক স্লট প্রয়োজন। I/O লিংক সাধারণত একাধিক নোড সমর্থন করে, তবে মোট সংখ্যা সীমিত।নতুন I/O ঠিকানা পড়তে এবং লিখতে CNC এর PMC প্রোগ্রাম আপডেট করা আবশ্যক. পিএমসি প্রোগ্রাম আপডেট না করে একটি নতুন I/O ইউনিট যোগ করার ফলে শারীরিক I/O ঠিকানাহীন হয় ¢ হার্ডওয়্যার সংযুক্ত কিন্তু CNC এটি উপেক্ষা করে।উপলব্ধ নোড ক্ষমতা এবং অ্যাড্রেসিং পদ্ধতির জন্য CNC I / O লিঙ্ক সংযোগ ম্যানুয়াল দেখুন.

প্রশ্ন ৪ঃ মেশিনের অপারেশনের সময় A02B-0319-C001 এর ব্যর্থতার পরিণতি কি?

যদি A02B-0319-C001 এর সাথে I/O লিংক যোগাযোগ অপারেশন চলাকালীন হারিয়ে যায়, CNC একটি I/O লিংক এলার্ম তৈরি করবে।নিরাপত্তা সিস্টেমগুলি নিরাপদ ব্যর্থতার জন্য ডিজাইন করা হয়েছে ✓ পিএমসি সিঁড়ি সাধারণত তাদের নিরাপদ অবস্থায় সমস্ত আউটপুট চালায় (যোগাযোগ বন্ধ), ব্রেক প্রয়োগ করা হয়) যখন I/O ইউনিট যোগাযোগ হারিয়ে যায়। মেশিনটি বন্ধ হয়ে যাবে। পুনরায় চালু করার জন্য I/O যোগাযোগ পুনরুদ্ধার করা প্রয়োজন, অন্য কোন ত্রুটি অবস্থা উপস্থিত নেই তা নিশ্চিত করে,এবং পিএমসি পুনরায় সেট করুন.

প্রশ্ন 5: A02B-0319-C001 প্রতিস্থাপনের জন্য কি PMC প্রোগ্রাম পরিবর্তন প্রয়োজন?

যদি প্রতিস্থাপন ইউনিটটি একই মডেলের হয় তবে একই I / O গণনা এবং I / O লিঙ্ক ঠিকানা কনফিগারেশন। পিএমসি প্রোগ্রামটি হার্ডওয়্যার ইউনিটের সিরিয়াল নম্বর নয়, I / O ঠিকানা ব্যবহার করে।যতক্ষণ প্রতিস্থাপন A02B-0319-C001 ব্যর্থ ইউনিট হিসাবে একই I / O লিঙ্ক ঠিকানা কনফিগার করা হয়, বিদ্যমান পিএমসি প্রোগ্রামটি এটির সাথে কোনও পরিবর্তন ছাড়াই যোগাযোগ করবে। প্রতিস্থাপনটি ইনস্টল করার আগে ব্যর্থ ইউনিটের কনফিগারেশন থেকে I / O লিঙ্ক ঠিকানাটি নিশ্চিত করুন।
