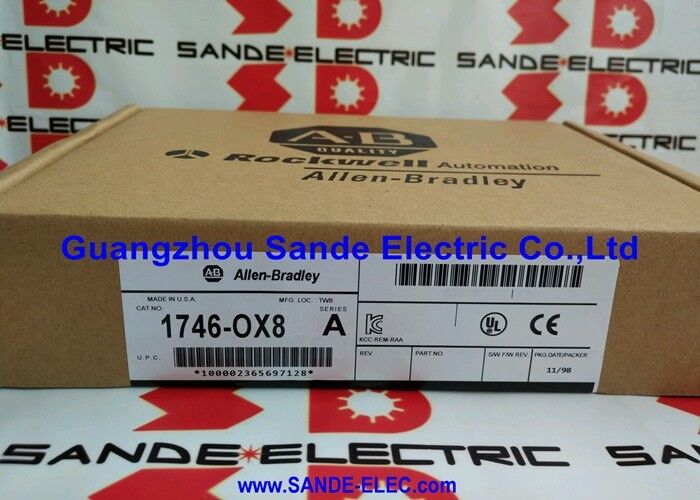

1746-OX8 AB আউটপুট মডিউল 1746-0X8 1746OX8

Allen-Bradley 1746-OX8 | SLC 500 বিচ্ছিন্ন রিলে আউটপুট মডিউল — ৮-পয়েন্ট, 5A, 265VAC / 125VDC

পার্ট নম্বর: 1746-OX8

প্রস্তুতকারক: Rockwell Automation / Allen-Bradley (USA)

পণ্যের ধরণ: ডিজিটাল আউটপুট মডিউল — বিচ্ছিন্ন রিলে আউটপুট

প্ল্যাটফর্ম: SLC 500

আউটপুট পয়েন্ট: 8

SLC 500 এর জন্য বিচ্ছিন্ন রিলে আউটপুট

1746-OX8 হল Allen-Bradley SLC 500 PLC পরিবারের জন্য বিচ্ছিন্ন রিলে আউটপুট মডিউল। এটি আটটি স্বতন্ত্রভাবে বিচ্ছিন্ন রিলে আউটপুট পয়েন্ট সরবরাহ করে — প্রতিটি একটি স্বাভাবিকভাবে খোলা যোগাযোগ যা 5A অবিচ্ছিন্ন রেটযুক্ত, 265V AC বা 125V DC পর্যন্ত লোড সুইচ করার জন্য উপযুক্ত।

"বিচ্ছিন্ন" (isolated) শব্দটি 1746-OX8 এবং স্ট্যান্ডার্ড SLC 500 রিলে আউটপুট মডিউলগুলির মধ্যে মূল পার্থক্য। একটি স্ট্যান্ডার্ড রিলে আউটপুট মডিউলে, আউটপুট পয়েন্টগুলি সাধারণত একটি সাধারণ রেফারেন্স ভাগ করে নেয়। 1746-OX8-এ, প্রতিটি রিলে যোগাযোগ অন্য সবগুলি থেকে বিচ্ছিন্ন — পয়েন্টগুলির মধ্যে কোনও সাধারণ রেফারেন্স নেই। এই বিচ্ছিন্নতা বিভিন্ন আউটপুট পয়েন্টকে একটি একক মডিউল থেকে সম্পূর্ণ ভিন্ন ভোল্টেজ, ভিন্ন ফেজ বা ভিন্ন পাওয়ার সোর্সে লোড সুইচ করার অনুমতি দেয়। একটি 24V DC ভালভ নিয়ন্ত্রণকারী একটি আউটপুট একই মডিউলে একটি 120V AC কন্টাক্টর কয়েল সুইচিং একটি আউটপুটের পাশে থাকতে পারে তাদের মধ্যে কোনও বৈদ্যুতিক সংযোগ ছাড়াই।

এই ক্ষমতা মেশিন কন্ট্রোল ওয়্যারিংয়ে অপরিহার্য যেখানে বিভিন্ন ধরণের লোড — কন্টাক্টর, সোলেনয়েড, পাইলট লাইট, সিগন্যাল রিলে — বিভিন্ন ভোল্টেজে কাজ করে এবং একটি কম্প্যাক্ট PLC I/O অ্যাসেম্বলি থেকে নিয়ন্ত্রণ করতে হয়।

বৈদ্যুতিক রেটিং প্রসঙ্গে

5A / 265V AC রেটিং 1746-OX8 কে সরাসরি তিন-ফেজ মোটর স্টার্টার কন্টাক্টর কয়েল (সাধারণত 120V AC বা 240V AC), ফুল-ভোল্টেজ মোটর স্টার্টার সহায়ক যোগাযোগ এবং স্ট্যান্ডার্ড উত্তর আমেরিকান বা ইউরোপীয় শিল্প পাওয়ার সিস্টেমে পাইলট ডিভাইস সুইচ করার জন্য উপযুক্ত করে তোলে। 125V DC রেটিং একই ক্ষমতা DC কন্ট্রোল সার্কিটে প্রসারিত করে — পুরানো প্ল্যান্ট সরঞ্জাম, সুইচগিয়ার এবং HVAC সিস্টেমে সাধারণ।

মূল স্পেসিফিকেশন

FAQ

প্রশ্ন ১: 1746-OX8-এর একটি রিলে আউটপুট তার লোডকে সক্রিয় করতে ব্যর্থ হচ্ছে যদিও SLC প্রোগ্রাম আউটপুট বিটকে ON দেখাচ্ছে। কী পরীক্ষা করা উচিত?

প্রসেসরে আউটপুট বিট ON নিশ্চিত হওয়ার পর, লোড সংযোগ বিচ্ছিন্ন অবস্থায় আউটপুট টার্মিনালের মধ্যে ভোল্টেজ পরিমাপ করে রিলেটির চালিত অবস্থা পরীক্ষা করুন। যদি ভোল্টেজ দেখা যায় (যোগাযোগ বন্ধ থাকার কথা থাকলেও খোলা আছে), তাহলে মডিউলের ভিতরের রিলে কয়েল সার্কিট সক্রিয় হচ্ছে কিন্তু যোগাযোগ ব্যর্থ হয়েছে — উচ্চ ইনরাশ লোড বা ওভারলোডের পরে এটি সাধারণ। যদি আউটপুট ড্রাইভার থেকে কোনও ভোল্টেজ না আসে, তবে মডিউলটি সঠিকভাবে বসেছে কিনা এবং প্রোগ্রামের স্লট ঠিকানাটি ফিজিক্যাল স্লটের সাথে মেলে কিনা তা যাচাই করুন।

প্রশ্ন ২: 1746-OX8 বন্ধ হয়ে গেছে। 1746-OW16 (16-পয়েন্ট রিলে আউটপুট) কি বিকল্প হিসেবে ব্যবহার করা যেতে পারে?

1746-OW16 16টি রিলে আউটপুট সরবরাহ করে তবে এটি একটি সাধারণ রিটার্ন ব্যবস্থা ব্যবহার করে — আউটপুটগুলি সম্পূর্ণ বিচ্ছিন্ন হওয়ার পরিবর্তে একটি সাধারণ টার্মিনাল ভাগ করে নেয়। যদি অ্যাপ্লিকেশনটি একই মডিউল থেকে বিভিন্ন ভোল্টেজে লোড সুইচ করার জন্য 1746-OX8-এর প্রতি-পয়েন্ট বিচ্ছিন্নতার উপর নির্ভর করে, তবে OW16 সরাসরি বিকল্প হিসেবে ব্যবহার করা যাবে না। একটি বিকল্প নির্বাচন করার আগে অ্যাপ্লিকেশনের বিচ্ছিন্নতার প্রয়োজনীয়তা নিশ্চিত করুন।

প্রশ্ন ৩: 1746-OX8-এর বেশ কয়েকটি আউটপুট রিলে বন্ধ অবস্থায় ঝালাই হয়ে গেছে (যোগাযোগ আটকে গেছে)। এর কারণ কী?

ঝালাই হওয়া যোগাযোগগুলি সুইচিংয়ের সময় অতিরিক্ত ইনরাশ কারেন্টের ফলে ঘটে — সাধারণত সার্কিট দমন (surge suppression) ছাড়া মোটর লোড থেকে, বা ক্যাপাসিটিভ লোড থেকে যা চালু হওয়ার সময় খুব উচ্চ পিক কারেন্ট টানে। 5A অবিচ্ছিন্ন রেটিং রেজিস্ট্রিভ লোডের জন্য প্রযোজ্য; ইন্ডাকটিভ বা মোটর লোড স্টার্টআপের সময় তাদের রান কারেন্টের 5-10 গুণ পর্যন্ত মুহূর্তের জন্য টানতে পারে। ইন্ডাকটিভ লোডে সার্কিট দমনকারী (surge suppressors) ইনস্টল করুন এবং মডিউলের রেট করা মেক/ব্রেক কারেন্টের বিপরীতে লোড কারেন্ট প্রোফাইল পর্যালোচনা করুন।

প্রশ্ন ৪: 1746-OX8 সহ SLC 500 র‍্যাকটি উচ্চ কম্পন পরিবেশে রয়েছে। কোনো সতর্কতা আছে কি?

SLC 500 চ্যাসিসটি স্পেসিফিকেশন অনুযায়ী সমস্ত মাউন্টিং হার্ডওয়্যার টর্ক করে প্যানেলে সুরক্ষিত করা উচিত। I/O মডিউল লকিং ট্যাবগুলি নিযুক্ত আছে কিনা তা যাচাই করুন। উচ্চ কম্পন পরিবেশে, সংযোগকারী নড়াচড়ার কারণে রিলে যোগাযোগে মাঝে মাঝে সংযোগ তৈরি হতে পারে — সমস্ত ফিল্ড ওয়্যারিং টার্মিনাল সংযোগগুলি সঠিকভাবে টর্ক করা হয়েছে কিনা তা পরীক্ষা করুন, বিশেষ করে লোড কারেন্ট বহনকারী আউটপুট সার্কিটগুলিতে।

প্রশ্ন ৫: বন্ধ হয়ে যাওয়া 1746-OX8 কোথা থেকে সংগ্রহ করা হয়?

বিশেষজ্ঞ Rockwell Automation / SLC 500 খুচরা যন্ত্রাংশ ডিলার এবং শিল্প PLC আফটারমার্কেট সরবরাহকারীদের কাছে এক্সচেঞ্জ স্টক রয়েছে। বিশেষভাবে 1746-OX8 পদবি নিশ্চিত করুন — সংলগ্ন রিলে আউটপুট মডিউলগুলির (OW16, OA8, OA16) ভিন্ন যোগাযোগ কনফিগারেশন রয়েছে। সংস্কার করা ইউনিটগুলির জন্য গ্রহণের আগে একটি SLC 500 র‍্যাকে কার্যকরী পরীক্ষা করা উচিত।
