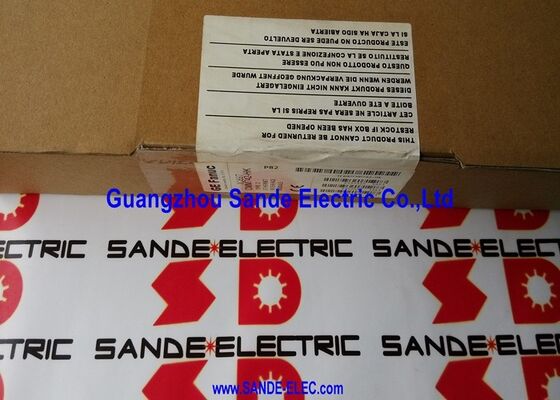

GE FANUC কমপ্যাক্ট I/O ক্যারিয়ার বক্স স্টাইল IC200CHS022 IC2OOCHSO22 IC-200CHS022

IC200CHS022∙ জিই ফ্যানুক ভার্সাম্যাক্স বক্স-স্টাইল আই/ও ক্যারিয়ার ∙ ৩৬ আইইসি টার্মিনাল / পয়েন্ট প্রতি ২ এ / ৮ এ সাধারণ / ∙ ২৬৪ ভিএসি / ডিআইএন রেল / ১১০.৫×৭০×১৩৯.৭ মিমি

আই/ও ক্যারিয়ার বনাম আই/ও মডিউল ∙ দুটি পৃথক উপাদান

ভার্সাম্যাক্স সিস্টেমে, আই / ও মডিউল এবং আই / ও ক্যারিয়ার পৃথক আইটেম। ক্যারিয়ার হ'ল তারের ইন্টারফেস it এটি টার্মিনাল ব্লক এবং ব্যাকপ্লেন সংযোগকারী ধারণ করে।I / O মডিউল ক্যারিয়ারে প্লাগ এবং কোন ক্ষেত্র তারের স্পর্শ না করেই ক্ষেত্র তারের এবং VersaMax backplane মধ্যে বৈদ্যুতিক সংযোগ করে.

IC200CHS022 ক্যারিয়ার। এটি একটি I/O মডিউল গ্রহণ করে। যখন একটি I/O মডিউল প্রতিস্থাপনের প্রয়োজন,মডিউলটি ক্যারিয়ারের বাইরে উঠে যায় এবং একটি নতুন মডিউল পড়ে যায়। 36 টি টার্মিনালের ক্ষেত্রের তারের পুরো সময় জুড়ে সংযুক্ত থাকে. কোন তারের অপসারণ, কোন পুনরায় ক্যাবলিং ক্রম, কোন রক্ষণাবেক্ষণ পরে ভুল ক্যাবলিং সংযোগ ঝুঁকি।

যেসব ইনস্টলেশনের জন্য রক্ষণাবেক্ষণের সময় এবং তারের নির্ভুলতা গুরুত্বপূর্ণ, সেখানে ২৪/৭ অপারেশন সহ প্রসেসিং প্ল্যান্টযন্ত্রপাতি যেখানে ডাউনটাইম খরচ উল্লেখযোগ্য ️ এই মডুলার বিচ্ছেদ একটি ব্যবহারিক অপারেশনাল সুবিধা.

মূল বৈশিষ্ট্যাবলী

৩৬ আইইসি বক্স-স্টাইল টার্মিনাল

আইইসি বক্স-স্টাইলের টার্মিনালগুলি (কেজ-ক্ল্যাম্প) একটি ফেরুল ছাড়াই একটি ক্যাপটিভ স্ক্রু দ্বারা সন্নিবেশিত এবং clamped তারের গ্রহণ করে। তারা AWG # 14 থেকে কঠিন বা স্ট্র্যাংড কন্ডাক্টর গ্রহণ করে (বড়,উচ্চ-বর্তমান তারের) ডাউন AWG # 22 (ছোট, নিম্ন-বর্তমান সেন্সর তারের)

প্রতিটি টার্মিনাল AWG #14 পর্যন্ত একটি কন্ডাক্টর বা দুটি কন্ডাক্টর গ্রহণ করে যেখানে উভয়ই AWG #18 বা তার চেয়ে ছোট। The dual-wire option allows common or supply connections to be chained without external busbars — multiple output circuits can share a power return on the same terminal without wiring a separate junction.

৩৬ টি টার্মিনাল দুটি সারিতে সাজানো হয়েছে (A1 ¢ A18 এবং B1 ¢ B18), দুটি টার্মিনাল গ্রুপের মধ্যে যৌক্তিক শারীরিক বিচ্ছেদ প্রদান করে ¢ ভার্সাম্যাক্স আই / ও মডিউলের সংকেত বরাদ্দ বিন্যাসের সাথে মেলে।

অ্যাপ্লিকেশন দৃশ্যকল্প

পুনরায় ক্যাবলিং ছাড়া প্রক্রিয়া I/O মডিউল প্রতিস্থাপনঃএকটি চলমান প্রক্রিয়া উদ্ভিদে একটি ভার্সাম্যাক্স অ্যানালগ ইনপুট মডিউল ব্যর্থ হয়। ব্যর্থ মডিউলটি অপসারণের সময় আইসি 200 সিএইচএস 022 এর ফিল্ড ওয়্যারিং সংযুক্ত থাকে।একটি প্রতিস্থাপন মডিউল ক্যারিয়ারে প্লাগ ইন করে √ সমস্ত 18 টি চ্যানেল অবিলম্বে কোনও ক্ষেত্রের ক্যাবল স্পর্শ না করে পুনরায় সংযোগ করে.

উচ্চ ঘনত্বের মিশ্র I/O তারেরঃএকটি মেশিন নিয়ন্ত্রণ প্যানেল 32-পয়েন্ট ডিজিটাল I/O মডিউলগুলির জন্য IC200CHS022 ক্যারিয়ার ব্যবহার করে।AWG # 22 সেন্সর তারগুলি এবং AWG # 16 আউটপুট পাওয়ার তারগুলি উভয়ই একই ক্যারিয়ারের সাথে সংযুক্ত থাকে.

ডিআইএন রেল প্যানেল নির্মাণঃক্যারিয়ারগুলি নিয়ন্ত্রণ ক্যাবিনেটে স্ট্যান্ডার্ড 35 মিমি ডিআইএন রেলের উপর মাউন্ট করা হয়। 110.5 মিমি উচ্চতা এবং 70 মিমি প্রস্থ মানক প্যানেল লেআউট পরিকল্পনা করার অনুমতি দেয়। ইএমসি সম্মতি জন্য ডিআইএন রেল গ্রাউন্ডিং সংযুক্ত করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন ভার্সাম্যাক্স I/O মডিউলগুলি IC200CHS022 এর সাথে সামঞ্জস্যপূর্ণ?

IC200CHS022 মানক একক-মডিউল ক্যারিয়ার ফর্ম্যাটে ভার্সাম্যাক্স I/O মডিউল গ্রহণ করে ∙ 32-পয়েন্ট ডিজিটাল I/O মডিউল এবং উচ্চ ঘনত্বের I/O ডিভাইস যা ভার্সাম্যাক্স I/O মডিউল ফুটপ্রিন্টের সাথে সামঞ্জস্যপূর্ণ.অর্ডার দেওয়ার আগে ভার্সাম্যাক্স আই/ও মডিউল ব্যবহারকারীর ম্যানুয়ালের মধ্যে নির্দিষ্ট আই/ও মডিউলের ক্যারিয়ার সামঞ্জস্যতা নিশ্চিত করুন।

প্রশ্ন 2: ইএমসি সুরক্ষার জন্য কেন ডিআইএন রেল গ্রাউন্ডিং প্রয়োজন?

IC200CHS022 ইএমসি উদ্দেশ্যে একটি গ্রাউন্ডিং কন্ডাক্টর হিসাবে DIN রেল ব্যবহার করে। ক্যারিয়ারের চ্যাসিটি মাউন্টিং ক্লিপ দিয়ে DIN রেলের সাথে সংযুক্ত হয়।যদি DIN রেল প্যানেল জমি থেকে grounded হয় না, ক্যারিয়ারের অভ্যন্তরীণ শেল্ফিং রেফারেন্স ভাসমান ∙ পরিচালিত এবং বিকিরিত নির্গমন দমনের কার্যকারিতা হ্রাস করে।EMC প্রয়োজনীয়তা পূরণের জন্য প্যানেলের PE বাস থেকে DIN রেল থেকে একটি গ্রাউন্ডিং স্ট্র্যাপ ইনস্টল করুন.

প্রশ্ন ৩ঃ একই টার্মিনালে ভিন্ন মাত্রার দুটি তার লাগানো যাবে কি?

ডুয়াল-ওয়্যার বিকল্পের জন্য উভয় কন্ডাক্টরকে AWG # 18 বা তার চেয়ে ছোট হতে হবে।একই টার্মিনালে একটি বড় কন্ডাক্টর (AWG #16) এবং একটি ছোট কন্ডাক্টর (AWG #22) মিশ্রিত করার পরামর্শ দেওয়া হয় না- এক টার্মিনালের জন্য একক বড় কন্ডাক্টর ব্যবহার করুন।

প্রশ্ন 4: ক্যারিয়ার-টু-ক্যারিয়ার সংযোগকারীগুলি কীভাবে কাজ করে?

ক্যারিয়ার-টু-ক্যারিয়ার সংযোগকারীগুলি DIN রেলের উপর সংলগ্ন IC200CHS022 ক্যারিয়ারগুলিকে যান্ত্রিক এবং বৈদ্যুতিকভাবে সংযুক্ত করে।সংযোগকারীগুলি একই সারিতে একাধিক ক্যারিয়ারে ভার্সাম্যাক্স আই / ও বাস ধারাবাহিকতা বজায় রাখেপ্রতিটি ক্যারিয়ার পার্শ্ব সংযোগকারী মাধ্যমে তার প্রতিবেশী সংযোগ করে, ক্যারিয়ারগুলির মধ্যে পৃথক তারের ছাড়াই বাসটি প্রসারিত করে।

প্রশ্ন 5: IC200CHS022 উল্লম্বভাবে মাউন্ট করার জন্য উপযুক্ত?

IC200CHS022 অনুভূমিক মাউন্ট জন্য ডিজাইন করা হয়। উল্লম্ব ইনস্টলেশন মান পণ্য ডকুমেন্টেশন নির্দিষ্ট করা হয় না। যেখানে অনুভূমিক মাউন্ট সম্ভব নয় মন্ত্রিসভা নকশা জন্য,অনুভূমিক মাউন্টের দিক থেকে বিচ্যুত হওয়ার আগে প্রযোজ্য ইনস্টলেশন স্ট্যান্ডার্ড এবং স্থানীয় বৈদ্যুতিক কোডের প্রয়োজনীয়তার সাথে নিশ্চিত করুন.
