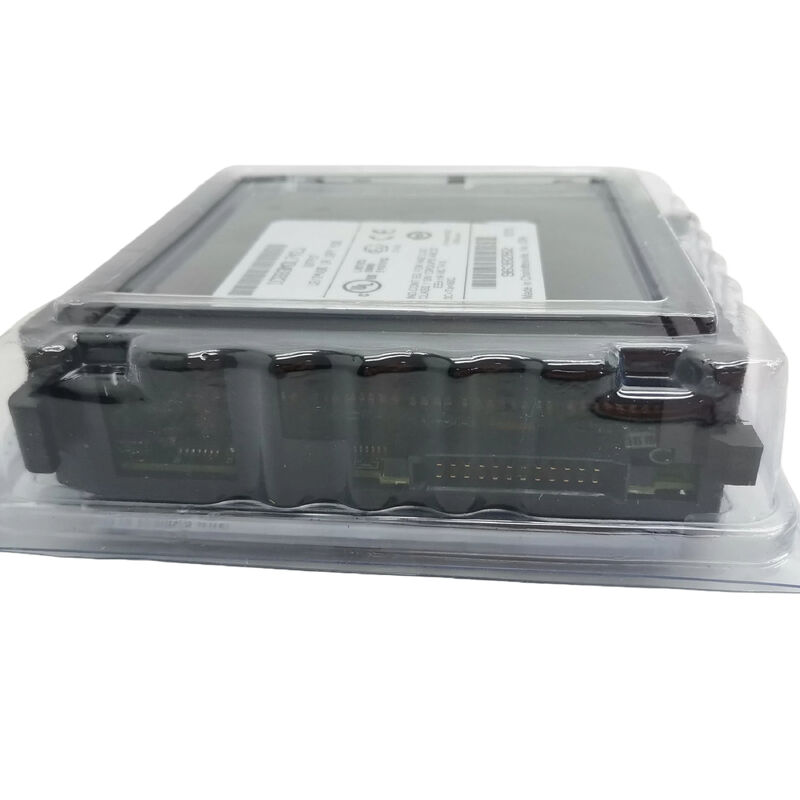

GE FANUC 12/24 Vdc আউটপুট IC693MDL741 IC-693MDL741

IC693MDL741∙ GE Fanuc সিরিজ ৯০-৩০ ১৬ পয়েন্ট ডিসি আউটপুট মডিউল ১২/২৪ ভিডিসি / ০.৫ এ প্রতি পয়েন্ট / নেগেটিভ লজিক / ২×৮ গ্রুপ / ১৫০০ ভোল্ট আইসোলেশন

নেতিবাচক যুক্তিবিজ্ঞান

নেগেটিভ লজিক (সিনকিং) মানে প্রতিটি আউটপুট চ্যানেল লোডের নেগেটিভ/কমন সাইডকে মডিউলের আউটপুট টার্মিনালে সংযুক্ত করে।ইতিবাচক সরবরাহ ভোল্টেজ ব্যবহারকারীর বাহ্যিক শক্তি সরবরাহ থেকে সরাসরি লোড একপাশে আসেযখন আউটপুট সক্রিয় হয়, IC693MDL741 আউটপুট ট্রানজিস্টর মাধ্যমে লোড থেকে একটি বর্তমান পথ প্রদান করে নেতিবাচক বাস ′′ সার্কিট সম্পন্ন।

এই ডুবে থাকা বিন্যাসটি জাপানি এবং এশিয়ান মেশিন টুল কনভেনশনে অনেক শিল্প ডিসি ক্ষেত্র ডিভাইসের জন্য মানক। এনপিএন-টাইপ সোলিনয়েড ভালভ, সূচক,এবং রিলে কয়েল sinking ইনপুট জন্য তারযুক্ত সরাসরি IC693MDL741 এর আউটপুট polarity বিপরীত ছাড়া সংযোগসোর্সিং (পিএনপি) লোডের জন্য, একটি ইন্টারপোজিং রিলে বা একটি ভিন্ন মডিউল বৈকল্পিক প্রয়োজন।

ব্যবহারকারীর বাহ্যিক 12V বা 24V ডিসি সরবরাহ সমস্ত ক্ষেত্র ডিভাইসগুলিকে শক্তি দেয়। আইসি 693 এমডিএল 741 কেবল সুইচিং ট্রানজিস্টর সরবরাহ করে। ব্যাকপ্লেন থেকে কোনও ক্ষেত্র ভোল্টেজ প্রাপ্ত হয় না।

মূল বৈশিষ্ট্যাবলী

আটটি গ্রুপের দুটি ∙ সংগঠিত তারের এবং বিচ্ছিন্নতা

16 টি আউটপুট পয়েন্ট 8 টির দুটি সমান গ্রুপে বিভক্ত। প্রতিটি গ্রুপের নিজস্ব সাধারণ আউটপুট টার্মিনাল রয়েছে। এর অর্থঃ

• ওয়্যারিং স্পষ্টতাঃগ্রুপ ০ (পয়েন্ট ০৭) এবং গ্রুপ ১ (পয়েন্ট ০৮১৫) পৃথক পাওয়ার কমন্সের সাথে সংযুক্ত হয়। বিভিন্ন ভোল্টেজ সার্কিটে ফিল্ড ডিভাইসগুলি ক্রস-দূষণ ছাড়াই বিভিন্ন গ্রুপ ব্যবহার করতে পারে।
• বর্তমান ক্ষমতাঃপ্রতিটি সাধারণ 2A সর্বোচ্চ সমর্থন করে 8 আউটপুট 0.5A পূর্ণ লোড। সাধারণ টার্মিনালটি সবচেয়ে খারাপ পরিস্থিতিতে সেই গ্রুপের সমস্ত 8 টি পয়েন্টের সামগ্রিক লোডের জন্য রেট করা উচিত।
• গ্রুপ আইসোলেশনঃদুটি গ্রুপের মধ্যে 500 ভোল্ট বিচ্ছিন্নতা বিচ্ছিন্নতার সীমার মধ্যে গ্রুপ 0 এবং গ্রুপ 1 এর জন্য বিভিন্ন বাহ্যিক সরবরাহ সম্ভাব্যতা দেয়। সম্পূর্ণ পৃথক লোড পাওয়ার সার্কিটের জন্য,এটি গ্রুপগুলির মধ্যে নিরাপদ বৈদ্যুতিক বিচ্ছেদ প্রদান করে.

অ্যাপ্লিকেশন দৃশ্যকল্প

মেশিন টুলের সোলিনয়েড ভালভ নিয়ন্ত্রণঃসিরিজ 90-30 নিয়ামক একটি workpiece clamping সিস্টেম জুড়ে 12 বায়ুসংক্রান্ত solenoid ভালভ (NPN, ডুবে) পরিচালনা করে।IC693MDL741 এর দুটি গ্রুপ প্রতি গ্রুপে একটি সাধারণ সঙ্গে বাম এবং ডান clamping সার্কিট জন্য পৃথক নিয়ন্ত্রণ প্রদান.

নির্দেশক প্যানেল নিয়ন্ত্রণঃ১৬টি আউটপুট পয়েন্টের সাথে সংযুক্ত মেশিন অপারেটর প্যানেলে ১৬টি স্ট্যাটাস ইন্ডিকেটর ল্যাম্প।IC693MDL741 এর LED নির্দেশকগুলি HMI অপারেটরকে একটি পৃথক ল্যাম্প পরীক্ষার যন্ত্র ছাড়াই কমিশন চলাকালীন ল্যাম্পের তারের ধারাবাহিকতা যাচাই করতে দেয়.

হাই-কুরেন্ট লোডের জন্য রিলে কয়েল ড্রাইভঃIC693MDL741 16 টি ইন্টারপোজিং রিলে কয়েল (24VDC, ডুবে যাওয়া) চালায়। রিলেগুলি উচ্চতর-বর্তমান 240VAC মোটর যোগাযোগকারীগুলি স্যুইচ করে। 0.5A প্রতি পয়েন্টে স্বাচ্ছন্দ্যে স্ট্যান্ডার্ড রিলে কয়েল স্ট্রিম 0 এর সাথে পরিচালনা করে।১ ¢০.৩এ.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: IC693MDL741 (নেগেটিভ লজিক) এবং IC693MDL740 (পজিটিভ লজিক) এর মধ্যে পার্থক্য কি?

আইসি৬৯৩এমডিএল৭৪০ ধনাত্মক লজিক (সোর্সিং) ব্যবহার করে। এর আউটপুটগুলি ধনাত্মক বাস থেকে লোড পর্যন্ত বর্তমান সরবরাহ করে।IC693MDL741 নেতিবাচক লজিক ব্যবহার করে (ডুবে যাওয়া) ¢ এর আউটপুটগুলি নেতিবাচক বাসে লোড বর্তমানের জন্য একটি প্রত্যাবর্তন পথ সরবরাহ করে. নির্বাচন সম্পূর্ণরূপে ক্ষেত্র ডিভাইস তারের কনভেনশন উপর নির্ভর করে। এনপিএন ক্ষেত্র ডিভাইস ডুবে ব্যবহার (IC693MDL741); পিএনপি ক্ষেত্র ডিভাইস সোর্সিং ব্যবহার (IC693MDL740) ।ফিল্ড ডিভাইস স্পেসিফিকেশন এবং বিদ্যমান তারের মান নির্বাচন করার আগে চেক করুন.

প্রশ্ন ২ঃ আইসি৬৯৩এমডিএল৭৪১ কি সিরিজ ৯০-৩০ বেসপ্লেটের যে কোন স্লটে ইনস্টল করা যায়?

হ্যাঁ। আইসি 693 এমডিএল 741 একটি সিরিজ 90-30 বেসপ্লেটের যে কোনও আই / ও স্লটে ইনস্টল করা হয়। মডিউলটি স্লট-নির্দিষ্ট নয়। পিএলসি প্রোগ্রামার সিস্টেম কনফিগারেশনে স্লটে আই / ও অ্যাড্রেসিং বরাদ্দ করে।স্লট অবস্থান I/O ঠিকানা ম্যাপিং নির্ধারণ করে, মডিউল ফাংশন নয়।

প্রশ্ন 3: IC693MDL741 এর ক্ষেত্র সার্কিটগুলির জন্য কোন বাহ্যিক শক্তি সরবরাহ প্রয়োজন?

ব্যবহারকারীকে অবশ্যই ফিল্ড ডিভাইসের জন্য একটি বাহ্যিক 12V বা 24V DC পাওয়ার সাপ্লাই সরবরাহ করতে হবে। IC693MDL741 অভ্যন্তরীণভাবে ক্ষেত্রের শক্তি উত্পাদন করে না।বাহ্যিক সরবরাহ ভোল্টেজ মডিউল এর অপারেটিং পরিসীমা মধ্যে থাকা উচিত: 12 থেকে 24 ভি ডিসি, + 20% এবং 15% এর একটি অসহিষ্ণুতা সহ। এর অর্থ হ'ল সরবরাহটি প্রায় 10.2V থেকে 28.8V পর্যন্ত হতে পারে এবং এখনও স্পেসিফিকেশনের মধ্যে থাকতে পারে।

Q4: IC693MDL741 কোন ধরণের লোড প্রতি পয়েন্টে 0.5A এ সরাসরি চালাতে পারে?

সোলিনয়েড ভালভ (২৪ ভিডিসি, ০.১ ০.৪ এ কয়েল বর্তমান), সূচক ল্যাম্প এবং এলইডি (২৪ ভিডিসি, ০.৫ এ পর্যন্ত), রিলে কয়েল (২৪ ভিডিসি, ০.১ ০.৩ এ) এবং ছোট কন্টাক্টর কয়েল সবই ০.৫ এ রেটিংয়ের মধ্যে রয়েছে।ইন্ডাক্টিভ লোডের জন্য (সোলিনয়েড), রিলে কয়েল), কয়েল জুড়ে দমন ডায়োড যোগ করুন √ back-EMF ডি-এনার্জিকেশন ছাড়াই আউটপুট ট্রানজিস্টরকে ক্ষতিগ্রস্থ করতে পারে। মোটর লোড এবং বড় কন্টাক্টরগুলি 0 এর বেশি।5A interposing রিলে প্রয়োজন.

প্রশ্ন ৫ঃ সংশোধিত উপসর্গগুলি (৭৪১সি, ৭৪১ই, ৭৪১এফ, ৭৪১জি) কি কার্যকরীভাবে সমতুল্য?

অক্ষর উপসর্গগুলি (সি, ই, এফ, জি) আইসি 693 এমডিএল 741 এর হার্ডওয়্যার সংশোধনগুলি চিহ্নিত করে। সমস্ত সংশোধনগুলি কার্যকরীভাবে সমতুল্য। একই 16-পয়েন্ট 12/24VDC 0.5A নেতিবাচক লজিক স্পেসিফিকেশন, একই তারের,একই স্লট সামঞ্জস্য. সংশোধনগুলি অভ্যন্তরীণ উপাদান বা উত্পাদন আপডেটগুলিকে প্রতিফলিত করে যদিও পিছনে সামঞ্জস্য বজায় রাখে। পূর্বে 741C ব্যবহার করা একটি সিস্টেমে 741G প্রতিস্থাপনের জন্য কোনও প্রোগ্রাম পরিবর্তন প্রয়োজন হয় না।
