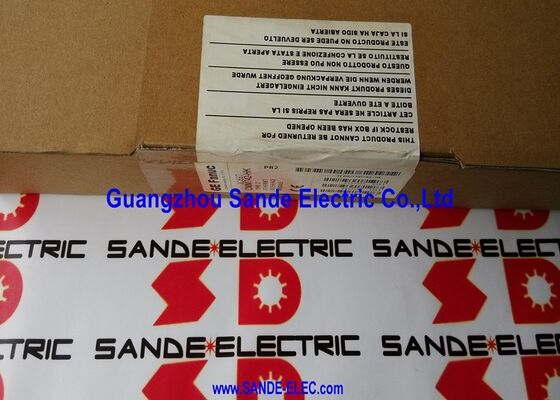

জিই ফ্যানুক আউটপুট মডিউল ১২/২৪ ভিডিসি ০.৫ এম্পার ১৬ পয়েন্ট আইসি৬৯৪এমডিএল৭৪০ আইসি৬৯৪এমডিএল৭৪০ আইসি৬৯৪এমডিএল৭৪ও আইসি৬৯৪এমডিএল৭৪০

জিই ফ্যানুক আইসি৬৯৪এমডিএল৭৪০। সিরিজ ৯০-৩০ ১৬ পয়েন্ট ১২/২৪ ভোল্ট ডিসি আউটপুট মডিউল ০.৫এ/পয়েন্ট/২এ/কমন/দুটি ৮ পয়েন্ট গ্রুপ

দুটি স্বাধীন গ্রুপে 16 ডিসি আউটপুট পয়েন্ট

আইসি৬৯৪ এমডিএল৭৪০ হল জিই ফ্যানুকের সিরিজ ৯০-৩০ পিএলসির জন্য একটি ১৬ পয়েন্ট ট্রানজিস্টর আউটপুট মডিউল। সমস্ত ১৬টি আউটপুট ১২২৪ ভি ডিসি লোড সুইচ করে,৮ টি আউটপুটের দুটি স্বাধীন গ্রুপে বিভক্ত, প্রতিটি একটি সাধারণ টার্মিনাল ভাগ করে. Two separate common terminals means the two groups can be powered from different sources or switched independently — useful in panels where one group controls 24V DC loads while the other switches a different voltage or circuit.

প্রতিটি আউটপুট 0.5A ধারাবাহিক জন্য নামকরণ করা হয়। 2A এর প্রতি সাধারণ সীমা মোট একযোগে বর্তমান যা এক গ্রুপের আটটি আউটপুট একসাথে টানতে পারে ¢ প্রতিটি 0.5A এ চারটি আউটপুট,অথবা যেকোনো সমন্বয় যার মোট পরিমাণ ২ এ বা তার কম. সব 16 আউটপুট সঙ্গে একটি ক্যাবিনেটে 24V ডিসি কয়েল লোড চালনা (contactors, solenoid ভালভ, রিলে),গ্রুপ প্রতি সবচেয়ে খারাপ ক্ষেত্রে একযোগে বর্তমান গণনা এবং এটি 2A সাধারণ সীমা মধ্যে থাকা নিশ্চিতএটি অতিক্রম করা আউটপুট স্টেজে তাপীয় ক্ষতির কারণ হয় এমনকি যখন পৃথক পয়েন্টগুলি তাদের প্রতি পয়েন্ট রেটিংয়ের মধ্যে থাকে।

মূল বৈশিষ্ট্যাবলী

ইনরুশ এবং লোড সামঞ্জস্য

10ms এর জন্য 4.78A ইনরুশ রেটিং হল ক্যাপাসিটিভ বা মোটর লোড চালু করার সময় মুহুর্তের জর্জ বর্তমানের জন্য মডিউলের সহনশীলতা।Solenoid ভালভ এবং contactors একটি সংক্ষিপ্ত inrush উত্পাদন যখন তাদের coils প্রথম শক্তিIC694MDL740 ক্ষতি বা মিথ্যা ওভারকরেন্ট ট্রিপিং ছাড়া এই ধাক্কা পরিচালনা করে, যদি কোনও একক পয়েন্টে ধাক্কা 4.78A অতিক্রম করে না এবং প্রতি সাধারণ অবিচ্ছিন্ন সীমা পালন করা হয়।

নামমাত্র স্রোতে আউটপুট ট্রানজিস্টর জুড়ে 1V সর্বাধিক আউটপুট ভোল্টেজ ড্রপ লোড বিতরণ প্রকৃত ভোল্টেজ প্রভাবিত করে। 1V ড্রপ সঙ্গে 24V সরবরাহ,লোডটি 23V ন্যূনতম দেখায় যা স্ট্যান্ডার্ড 24V ডিসি ক্ষেত্র ডিভাইসের জন্য গ্রহণযোগ্য. আরও কঠোর ভোল্টেজ সহনশীলতা প্রয়োজন লোডের জন্য, ক্ষেত্র ডিভাইস নির্বাচন এই ড্রপ অ্যাকাউন্ট।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১: একসাথে ১৬টি আউটপুট একসাথে সর্বোচ্চ কত প্রবাহ বহন করতে পারে?

দুটি গ্রুপের প্রতিটিতে 2A প্রতি সাধারণ সীমা রয়েছে। দুটি স্বাধীন গ্রুপের সাথে মডিউলটি 4A পর্যন্ত মোট একযোগে আউটপুট বর্তমান (2A প্রতি গ্রুপ) পরিচালনা করতে পারে।এর মানে হল যে প্রতি গ্রুপে 4 টিরও বেশি আউটপুট তাদের 0 এ থাকতে পারে না.5A সর্বোচ্চ একযোগে। কমিশন আগে গ্রুপ প্রতি ক্ষেত্র লোড বর্তমান গণনা।

প্রশ্ন ২ঃ আইসি৬৯৪ এমডিএল৭৪০ কি সরাসরি ২৪ ভোল্টের ডিসি রিলে কয়েল চালাতে পারে?

হ্যাঁ. স্ট্যান্ডার্ড 24 ভি ডিসি রিলে কয়েলগুলি 50 ~ 200 এমএ, 0.5 এ প্রতি পয়েন্ট রেটিংয়ের মধ্যে ভাল। কয়েলটি সরাসরি আউটপুট পয়েন্ট এবং ক্ষেত্রের 24 ভি সরবরাহের সাথে সংযুক্ত করুন।প্রতিটি কয়েল জুড়ে একটি freewheeling ডায়োড যোগ করুন যদি এটি রিলে শরীরের মধ্যে অন্তর্ভুক্ত করা হয় না এটি আউটপুট বন্ধ যখন ভোল্টেজ স্পাইক দমন এবং আউটপুট ট্রানজিস্টর রক্ষা করে.

প্রশ্ন ৩ঃ 1V max এর আউটপুট ভোল্টেজ ড্রপ ব্যবহারিকভাবে কি বোঝায়?

আউটপুট ট্রানজিস্টরের পরিবাহী অবস্থায় 1V পর্যন্ত স্যাচুরেশন ভোল্টেজ রয়েছে। সমস্ত লোডের সাথে 24V ডিসি ক্ষেত্র সরবরাহে, লোডটি সর্বনিম্ন 23V গ্রহণ করে।বেশিরভাগ শিল্প ক্ষেত্রের ডিভাইসের জন্য 12 ′′ 24V ডিসিযদি একটি সংযুক্ত ডিভাইস তার টার্মিনালগুলিতে পূর্ণ 24V প্রয়োজন হয়, সরবরাহের ভোল্টেজ কমপক্ষে 1V দ্বারা আপগ্রেড করা আবশ্যক।

প্রশ্ন ৪ঃ মডিউলটির রেট ১২-২৪ ভি ডিসি। একই মডিউলে উভয় ভোল্টেজ স্তর একই সাথে ব্যবহার করা যেতে পারে?

হ্যাঁ, কারণ মডিউলটিতে দুটি স্বাধীন আউটপুট গ্রুপ রয়েছে, যার প্রত্যেকটির নিজস্ব সাধারণ টার্মিনাল রয়েছে, একটি গ্রুপ 12V DC উত্স থেকে কাজ করতে পারে যখন অন্যটি 24V DC উত্স থেকে কাজ করে।উভয় গ্রুপ তাদের সাধারণ টার্মিনাল এ একে অপরের থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন হয়.

Q5: একটি ব্যর্থ IC694MDL740 আউটপুট পয়েন্টের লক্ষণগুলি কী?

একটি পয়েন্টে একটি ব্যর্থ আউটপুট ট্রানজিস্টর এমন একটি পয়েন্ট তৈরি করে যা স্থায়ীভাবে বন্ধ (ওপেন সার্কিট) বা স্থায়ীভাবে চালু (শর্ট সার্কিট ব্যর্থতা) । স্থায়ীভাবে বন্ধ ব্যর্থতা আরও সাধারণ।চালনা মোডে পিএলসি এবং আউটপুট পয়েন্টের সাথে পরীক্ষা করা হয় যদি সংযুক্ত লোডটি সক্রিয় না হয় এবং ক্ষেত্রের সরবরাহটি সাধারণ টার্মিনালে উপস্থিত রয়েছে তা নিশ্চিত করা হয়, আউটপুট ট্রানজিস্টর ব্যর্থ হয়েছে। মডিউল স্তরে, একে অপরের সাথে সংলগ্ন ব্যর্থ পয়েন্টগুলির একটি প্যাটার্ন পৃথক ট্রানজিস্টর ব্যর্থতার পরিবর্তে একটি সাধারণ মোড ত্রুটি নির্দেশ করতে পারে।
