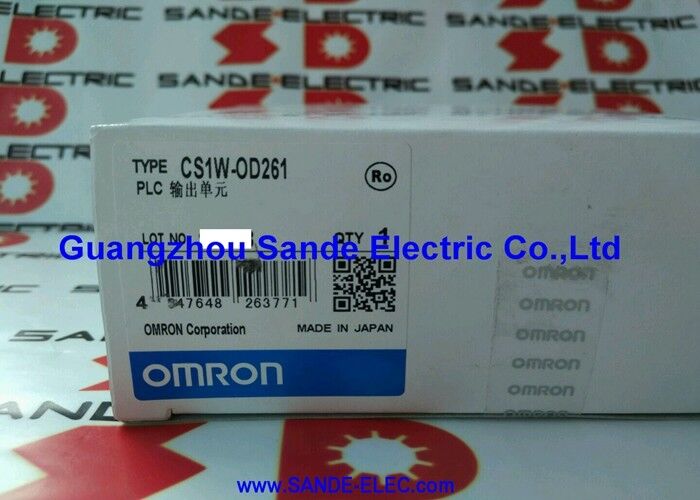

OMRON SYSMAC আউটপুট ইউনিট CS1W-OD261 CS1WOD261 CS1W-0D261 CS1W0D261

ওমরন CS1W-OD261 | CS1 সিরিজ 64-পয়েন্ট NPN ট্রানজিস্টর আউটপুট ইউনিট — 12–24V DC / 0.3A/Point / 0.5ms প্রতিক্রিয়া

একটি 34.5 মিমি স্লটে 0.5ms রেসপন্সে 64 NPN আউটপুট

CS1W-OD261 একটি একক CS1 র্যাক স্লট থেকে 64 NPN ট্রানজিস্টর আউটপুট পয়েন্ট প্রদান করে, 34.5 মিমি চওড়া। 0.5ms ON এবং 1.0ms OFF রেসপন্স সহ 0.3A প্রতি পয়েন্টে, এটি স্ট্যান্ডার্ড 24V DC ফিল্ড ডিভাইসগুলির সম্পূর্ণ পরিসর চালায় — সোলেনয়েড ভালভ, রিলে কয়েল, কন্টাক্টর কয়েল, সিগন্যাল ল্যাম্প, এবং মোটর স্টার্টার সহকারী — প্রতিক্রিয়া গতির সাথে যা শক্ত মেশিন চক্রের সময় দাবি করে।

SYSMAC CS1 মেশিন এবং প্রক্রিয়া অটোমেশনের জন্য ওমরনের উচ্চ-ঘনত্ব, উচ্চ-গতির PLC প্ল্যাটফর্ম ছিল। CS1 আর্কিটেকচার একাধিক I/O মডিউলকে একটি একক র‍্যাক তৈরি করতে দেয় এবং CS1W-OD261-এর 64-পয়েন্ট ঘনত্ব মানে একটি মডিউল একই র্যাক স্লট প্রস্থে একটি সাধারণ 32-পয়েন্ট ইউনিটের আউটপুট গণনার দ্বিগুণ প্রদান করে। মেশিনের জন্য যেখানে আউটপুট গণনা বেশি এবং র্যাক স্থান সীমিত, 64-পয়েন্ট বিন্যাস মডিউল সংখ্যা হ্রাস করে এবং বিশেষ ফাংশন মডিউলগুলির জন্য উপলব্ধ র্যাক স্লট ছেড়ে দেয়।

এনপিএন সিঙ্কিং আউটপুট টাইপ মানে আউটপুট ট্রানজিস্টর লোড সার্কিটের নিম্ন (সাধারণ/নেতিবাচক) দিকে সুইচ করে। এটি PNP-সোর্সিং সেন্সর সার্কিট এবং NPN লোড-সুইচিং কনভেনশন অনুসরণ করে ইনস্টলেশনের জন্য সঠিক নির্বাচন। প্রদত্ত ইনস্টলেশনের জন্য NPN বনাম PNP নির্দিষ্ট করার আগে ফিল্ড ডিভাইসের পোলারিটি এবং তারের ব্যবস্থা নিশ্চিত করুন।

কী স্পেসিফিকেশন

FAQ

প্রশ্ন 1: CS1W-OD261 64টি আউটপুট জুড়ে সর্বাধিক কতটি কারেন্ট ডুবতে পারে?

প্রতিটি পয়েন্ট সর্বাধিক 0.3A পরিচালনা করে। প্রতিটি সাধারণ টার্মিনাল সর্বোচ্চ 1.6A পরিচালনা করে। 64 পয়েন্ট একাধিক সাধারণ গ্রুপ ভাগ করে — 1.6A সাধারণ সীমা প্রতি গ্রুপে প্রযোজ্য। প্রতি গ্রুপে যুগপত লোড কারেন্ট গণনা করুন এবং নিশ্চিত করুন যে এটি 1.6A এর মধ্যে থাকে। প্রতি-সাধারণ সীমা অতিক্রম করলে অতিরিক্ত উত্তাপের কারণ হয় এমনকি যখন পৃথক বিন্দু স্রোত রেটিং এর মধ্যে থাকে।

প্রশ্ন 2: CS1W-OD261 কি CS1D অপ্রয়োজনীয় সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?

CS1W-OD261 হল একটি আদর্শ CS1 I/O ইউনিট এবং এটি CS1 সিস্টেমের সাথে সামঞ্জস্যপূর্ণ। CS1D (দ্বৈত-অপ্রয়োজনীয়) সিস্টেমের জন্য, Omron এর CS1D সিস্টেম কনফিগারেশন ডকুমেন্টেশনে নির্দিষ্ট সামঞ্জস্যের প্রয়োজনীয়তা যাচাই করুন — নির্দিষ্ট মডিউল CS1D কনফিগারেশনে সমর্থিত এবং কিছু নয়।

প্রশ্ন 3: আউটপুট PLC দ্বারা নির্দেশিত হয় কিন্তু ফিল্ড লোড সক্রিয় হয় না। কিভাবে দোষ বিচ্ছিন্ন হয়?

মডিউলের পয়েন্ট নির্দেশক এলইডি ব্যবহার করুন — প্রতিটি আউটপুট পয়েন্টে একটি এলইডি থাকে যা পয়েন্টটি চালু হলে আলোকিত হয়। যদি LED চালু থাকে কিন্তু লোড সক্রিয় না হয়, তাহলে ত্রুটিটি বাহ্যিক তারের বা ফিল্ড ডিভাইসেরই। PLC আউটপুট বিট সেট করার সময় LED বন্ধ থাকলে, PLC প্রোগ্রাম, I/O বরাদ্দ বা মডিউলের ত্রুটি। মডিউলটি প্রোগ্রামের যুক্তি থেকে স্বাধীনভাবে সাড়া দেয় তা নিশ্চিত করতে CX-Programmer দিয়ে জোর করে আউটপুট যাচাই করুন।

প্রশ্ন 4: একটি CS1 র্যাকে কয়টি CS1W-OD261 মডিউল ইনস্টল করা যেতে পারে?

CS1 ব্যাকপ্লেন সর্বোচ্চ স্লট গণনা নির্ধারণ করে — CS1 ব্যাকপ্লেন বিভিন্ন স্লট কনফিগারেশনের সাথে উপলব্ধ। CS1 I/O এবং বুদ্ধিমান মডিউলের যেকোন সংমিশ্রণ CPU-এর I/O শব্দ বরাদ্দের সাপেক্ষে উপলব্ধ স্লটগুলি পূরণ করতে পারে। 64-পয়েন্ট CS1W-OD261 দুটি 32-পয়েন্ট মডিউলের চেয়ে কম শব্দ দখল করে, I/O বরাদ্দ আরও দক্ষতার সাথে ব্যবহার করে।

প্রশ্ন 5: প্রতি পয়েন্ট বর্তমান রেটিং 0.3A অতিক্রম করার প্রভাব কী?

প্রতি-পয়েন্ট বর্তমান রেটিং অতিক্রম করার ফলে আউটপুট ট্রানজিস্টর তার নিরাপদ অপারেটিং এলাকার বাইরে কাজ করে, তাপীয় চাপ তৈরি করে যা এর পরিষেবা জীবনকে ছোট করে বা অবিলম্বে ব্যর্থতার কারণ হয়। 0.3A-এর বেশি লোড আঁকার জন্য (যেমন বড় সোলেনয়েড ভালভ বা DC মোটর স্টার্টার), একটি মধ্যবর্তী রিলে ইন্টারপোজ করুন — আউটপুট ট্রানজিস্টর রিলে কয়েল চালায় (সাধারণত 50-100mA), এবং রিলে যোগাযোগ উচ্চ-কারেন্ট লোডকে স্যুইচ করে।
