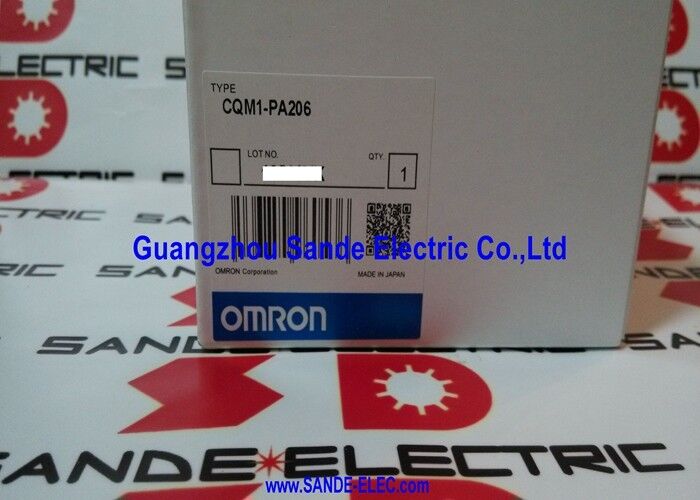

Omron CQM1-PA206 (CQM1PA206) পাওয়ার সাপ্লাই ইউনিট CQM1-PA206 CQM1PA206 CQM1-PA2O6

CQM1-PA206 | ওমরন CQM1 পাওয়ার সাপ্লাই ইউনিট — 100–240VAC / 5VDC 6A / 24VDC 0.5A / 30W / IEC61000-4-4 / 0–55°C / 0.57kg

CQM1 পাওয়ার সাপ্লাই — পুরো সিস্টেমকে খাওয়ানো

CQM1-PA206 হল পাওয়ার সাপ্লাই ইউনিট যা CQM1 PLC সিস্টেমের বাম প্রান্তে বসে। CQM1 র্যাকের প্রতিটি মডিউল — CPU, I/O সম্প্রসারণ মডিউল এবং যোগাযোগ ইউনিট — এই ইউনিট থেকে সিস্টেম বাসের মাধ্যমে তার লজিক সাপ্লাই ভোল্টেজ আঁকে।

পাওয়ার সাপ্লাই এসি মেইন সাপ্লাইকে দুটি নিয়ন্ত্রিত ডিসি আউটপুটে রূপান্তরিত করে। 6A তে 5VDC আউটপুট CQM1 এর সিস্টেম বাস লজিক শক্তি বহন করে — সমস্ত ডিজিটাল সিগন্যাল প্রসেসিং, প্রোগ্রাম এক্সিকিউশন, এবং মডিউল যোগাযোগ এই রেলে চালিত হয়। 0.5A তে 24VDC আউটপুট CQM1 র্যাকের মধ্যে ক্ষেত্রের ব্যবহার বা অভ্যন্তরীণ সিস্টেমের প্রয়োজনীয়তার জন্য অক্জিলিয়ারী ডিসি পাওয়ার সরবরাহ করে।

কী স্পেসিফিকেশন

কম্পন এবং শক প্রতিরোধ — শিল্প-গ্রেড শারীরিক স্থায়িত্ব

CQM1-PA206 শিল্প প্যানেল মাউন্ট করার জন্য ডিজাইন করা হয়েছে, যেখানে আশেপাশের যন্ত্রপাতি থেকে কম্পন, মেশিনের ডেকে ফুটফল এবং যান্ত্রিক প্রেস বা স্ট্যাম্পিং অপারেশন থেকে শক স্বাভাবিক পরিবেশগত অবস্থা:

কম্পন:10 এবং 57Hz এর মধ্যে ফ্রিকোয়েন্সিতে 0.075 মিমি প্রশস্ততা এবং 57-150Hz এ 9.8 m/s² (≈1g) ত্বরণ সহ্য করার জন্য রেট করা হয়েছে। এটি ঘূর্ণায়মান যন্ত্রপাতি, পরিবাহক ড্রাইভ এবং বায়ুসংক্রান্ত সিস্টেম থেকে সাধারণ কারখানার মেঝে কম্পন কভার করে।

শক:তিনটি অক্ষে 147 m/s² (প্রায় 15g) রেট করা হয়েছে — X, Y, এবং Z। এটি প্যানেল ঘেরের মধ্য দিয়ে স্থানান্তরিত কন্টাক্টর ক্লোজিং, সোলেনয়েড অ্যাকচুয়েশন, এবং অ্যাসেম্বলি লাইন ইমপ্যাক্ট ইভেন্ট থেকে যান্ত্রিক ট্রানজিয়েন্টের বিরুদ্ধে মার্জিন প্রদান করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

CQM1 সিস্টেম পাওয়ার সাপ্লাই প্রতিস্থাপন:একটি প্যাকেজিং মেশিনে একটি CQM1 সিস্টেম অনিয়মিত CPU অপারেশন এবং এলোমেলো মডিউল যোগাযোগের ত্রুটিগুলি প্রদর্শন করে। পরীক্ষা প্রান্তিক 5VDC আউটপুট ভোল্টেজের উৎস হিসাবে পাওয়ার সাপ্লাইকে বিচ্ছিন্ন করে। CQM1-PA206 প্রতিস্থাপন করা সিস্টেম বাসে স্থিতিশীল 5VDC পুনরুদ্ধার করে এবং সমস্ত ত্রুটির লক্ষণগুলি পরিষ্কার হয়।

নতুন CQM1 সিস্টেম বিল্ড:একটি OEM মেশিন নির্মাতা একটি নতুন পরিদর্শন স্টেশনের জন্য একটি CQM1 সিস্টেম নির্দিষ্ট করে৷ CQM1-PA206 একটি CQM1H CPU এর জন্য সিস্টেম পাওয়ার এবং 11 I/O সম্প্রসারণ মডিউল পর্যন্ত যে কোনো স্ট্যান্ডার্ড 85-264V AC সরবরাহ থেকে ইনস্টলেশন সাইটে সরবরাহ করে।

FAQ

প্রশ্ন 1: কোন CQM1 CPU ইউনিটের সাথে CQM1-PA206 সামঞ্জস্যপূর্ণ?

CQM1-PA206 সমস্ত CQM1 এবং CQM1H CPU ইউনিটের সাথে সামঞ্জস্যপূর্ণ। পাওয়ার সাপ্লাই বাম পাশের বাস সংযোগকারীর মাধ্যমে CPU ইউনিটের সাথে সংযোগ করে — কোনো বৈদ্যুতিক কনফিগারেশনের প্রয়োজন নেই। উপলব্ধ মোট শক্তি (30W এ 5VDC + 24VDC মিলিত) নির্ধারণ করে যে সিস্টেমটি কতগুলি I/O সম্প্রসারণ মডিউল সমর্থন করে; এটি প্রতিটি ইনস্টল করা মডিউলের বর্তমান ড্রয়ের উপর নির্ভর করে।

প্রশ্ন 2: কতগুলি I/O সম্প্রসারণ মডিউল CQM1-PA206 শক্তি দিতে পারে?

মোট সম্প্রসারণ মডিউল গণনা CPU-এর সর্বাধিক মডিউল গণনা এবং পাওয়ার সাপ্লাইয়ের মোট আউটপুট ক্ষমতা উভয় দ্বারা সীমিত। 5VDC আউটপুট 6A পর্যন্ত প্রদান করে। প্রতিটি CQM1 I/O সম্প্রসারণ মডিউল 5VDC বাস থেকে 40mA এবং 170mA এর মধ্যে ড্র করে, মডিউল প্রকারের উপর নির্ভর করে। সাধারণ মিশ্র I/O কনফিগারেশনের জন্য, 5VDC-তে 6A 7 থেকে 10 সম্প্রসারণ মডিউল সমর্থন করে। পরিকল্পিত কনফিগারেশনের জন্য মোট ব্যাকপ্লেন বর্তমান ড্র গণনা করুন এবং নিশ্চিত করুন যে এটি 6A সীমার মধ্যে থাকে।

প্রশ্ন 3: IEC61000-4-4 নয়েজ ইমিউনিটি রেটিং কি কভার করে?

IEC61000-4-4 হল ইলেকট্রিক্যাল ফাস্ট ট্রানজিয়েন্ট (EFT) অনাক্রম্যতার জন্য মানক — একই পাওয়ার ডিস্ট্রিবিউশন সার্কিটে কন্টাক্টর, রিলে এবং অন্যান্য ইন্ডাকটিভ ডিভাইসগুলি থেকে ট্রানজিয়েন্ট স্যুইচ করার কারণে পাওয়ার সাপ্লাই ইনপুটে দ্রুত ভোল্টেজ বিস্ফোরণের ঘটনা ঘটে। এই স্ট্যান্ডার্ডের সাথে CQM1-PA206-এর সম্মতির মানে হল এটি লজিক সাপ্লাই আউটপুটকে ট্রিপিং, রিসেট বা দূষিত না করে একটি শিল্প প্যানেল পরিবেশের সাধারণ ক্ষণস্থায়ী ইভেন্টগুলির মাধ্যমে সঠিকভাবে কাজ করতে থাকে।

Q4: CQM1-PA206-এর 24VDC আউটপুট কি ফিল্ড সেন্সর পাওয়ার জন্য উপযুক্ত?

24VDC আউটপুট 24V এ 0.5A — 12W প্রদান করে। CQM1 সিস্টেমের সাথে সরাসরি সংযুক্ত অল্প সংখ্যক 24VDC সেন্সর বা মুষ্টিমেয় ইন্ডিকেটর ল্যাম্প পাওয়ার জন্য এটি যথেষ্ট। ফিল্ড ডিভাইসের জন্য 24VDC-তে 0.5A-এর বেশি অ্যাপ্লিকেশনগুলির জন্য, একটি বহিরাগত ডেডিকেটেড 24VDC পাওয়ার সাপ্লাই প্রয়োজন। CQM1-PA206 এর 24VDC আউটপুট 0.5A-এর বাইরে ওভারলোড করবেন না।

প্রশ্ন 5: CQM1-PA206 এর জন্য অস্তরক শক্তি পরীক্ষা ভোল্টেজ কী এবং এটি কী যাচাই করে?

ডাইইলেকট্রিক শক্তি (হাই-পট) পরীক্ষা এসি ইনপুট টার্মিনাল এবং প্রতিরক্ষামূলক আর্থ (GR) টার্মিনালের মধ্যে 2,300 VAC প্রয়োগ করে। এটি যাচাই করে যে মেইন-টু-সেফটি-আর্থ-ইনসুলেশন ভেঙ্গে না গিয়ে ওভার-ভোল্টেজ ট্রানজিয়েন্ট সহ্য করতে পারে। 1,000 VAC চিত্রটি DC আউটপুট টার্মিনাল এবং GR-এর মধ্যে প্রযোজ্য। এই মানগুলি নিশ্চিত করে যে পাওয়ার সাপ্লাই মেইন-ভোল্টেজ সার্কিট এবং লো-ভোল্টেজ ডিসি আউটপুট সার্কিট এবং আর্থ সংযোগের মধ্যে নিরাপদ বিচ্ছিন্নতা বজায় রাখে।
