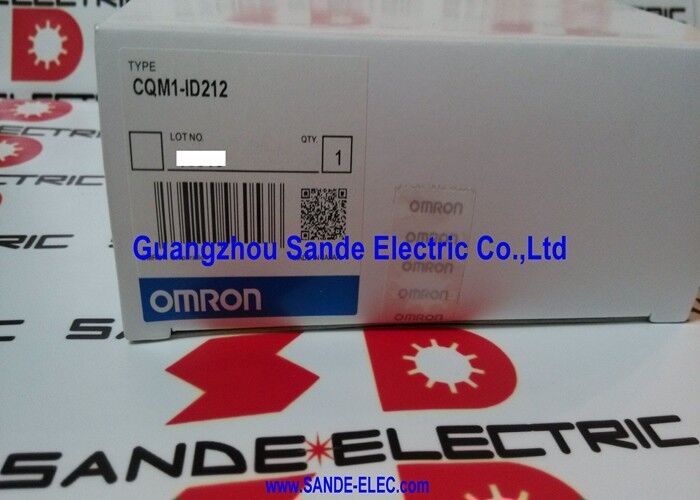

OMRON মডিউল CQM1-ID212 CQM1-ID212 CQM1ID212

CQM1-ID212∙ Omron CQM1 16-পয়েন্ট 24VDC ডিসি ইনপুট মডিউল NPN/PNP / 6mA / শেয়ার্ড কমন / টার্মিনাল ব্লক / 8ms প্রতিক্রিয়া

এক মডিউলে 16 টি ইনপুট CQM1 এর জন্য কমপ্যাক্ট I/O সম্প্রসারণ

CQM1-ID212 হল CQM1 এবং CQM1H প্রোগ্রামযোগ্য কন্ট্রোলার সিস্টেমের জন্য একটি সরাসরি প্লাগ I/O সম্প্রসারণ মডিউল।এটি সাইড বাস সংযোগকারী মাধ্যমে সংযোগ করে ¢ মডিউল এবং সিপিইউ মধ্যে কোন পৃথক তারেরমাঠের ডিভাইসগুলো সরাসরি মডিউলের টার্মিনাল ব্লকের সাথে সংযুক্ত।

মডিউল প্রতি 16 ইনপুট পয়েন্ট মেশিন নিয়ন্ত্রণ অ্যাপ্লিকেশন পাওয়া স্ট্যান্ডার্ড সেন্সর এবং সুইচ সংকেত হ্যান্ডেলঃ সীমা সুইচ, photoelectric সেন্সর, proximity সুইচ, ম্যানুয়াল pushbuttons,এবং নিরাপত্তা interlock যোগাযোগসিকিউএম১ এর সর্বোচ্চ কনফিগারেশনে, প্রতিটি আইডি২১২ সিস্টেমের মোট আই/ও গণনায় ১৬টি ইনপুট পয়েন্ট অবদান রাখে।

মূল বৈশিষ্ট্যাবলী

কনফিগারযোগ্য রেসপন্স টাইম √ গোলমাল প্রতিরোধ ক্ষমতা বনাম গতি

8ms ডিফল্ট প্রতিক্রিয়া সময় উভয় চালু-থেকে-বন্ধ এবং বন্ধ-থেকে-চালু রূপান্তর জন্য প্রযোজ্য। এটি CQM1 পিএলসি সেটআপে সেট করা হয়। কনফিগারযোগ্য পরিসীমা 1ms ধাপে 0 থেকে 32ms হয়।

দীর্ঘ প্রতিক্রিয়া সময় (উদাহরণস্বরূপ, 16ms):কন্টাক্টর, সোলিনয়েড বা দীর্ঘ ক্যাবল রান মত উত্স থেকে বৈদ্যুতিক শব্দ ফিল্টার করে।সেট সময়ের চেয়ে ছোট মিথ্যা রূপান্তরগুলি উপেক্ষা করা হয় ইনপুটটি কেবলমাত্র যদি সিগন্যালটি পুরো ফিল্টার সময়ের জন্য স্থিতিশীল থাকে তবে একটি রাষ্ট্র পরিবর্তন নিবন্ধন করে- শব্দযুক্ত বৈদ্যুতিক পরিবেশে উপযোগী।

সংক্ষিপ্ত প্রতিক্রিয়া সময় (উদাহরণস্বরূপ, ০ ০২ এমএস):দ্রুত সিগন্যাল উত্সগুলির জন্য প্রয়োজনীয় high উচ্চ গতির সেন্সর, দ্রুত চলমান মেশিনগুলির অবস্থান সুইচগুলি, বা নিয়ন্ত্রণ সংকেতগুলি যা দ্রুত অবস্থা পরিবর্তন করে এবং তাত্ক্ষণিকভাবে সনাক্ত করা উচিত।কোন ডিজিটাল ফিল্টার প্রয়োগ করা হয় না ️ কাঁচা ইনপুট সংকেত পড়া হয়.

নির্বাচনটি পিএলসি সেটআপের মাধ্যমে প্রতি মডিউল, পয়েন্ট নয় ¢ সিকিউএম 1-আইডি 212 এর সমস্ত 16 টি ইনপুট একই প্রতিক্রিয়া সময় সেটিং ভাগ করে নেয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

মেশিন টুল সেন্সর ইনপুটঃএকটি সিএনসি মেশিনিং সেন্টার একটি সিকিউএম 1-আইডি 212 যোগ করে সিকিউএম 1 সিস্টেমে সরঞ্জাম উপস্থিতি সেন্সর, অক্ষ সুরক্ষার সীমাবদ্ধ সুইচ এবং শীতল তরল সিস্টেমের প্রতিক্রিয়া সংকেতগুলি পরিচালনা করতে।মডিউল এর 16 ইনপুট এক মডিউল স্লটে মেশিনের সম্পূর্ণ সেন্সর পরিপূরক আবরণ.

কনভেয়র নিয়ন্ত্রণঃএকটি প্যাকেজিং কনভেয়র প্রতিটি স্টেশনে পণ্যের উপস্থিতি সনাক্তকারী ফটো ইলেকট্রিক সেন্সরগুলির জন্য CQM1-ID212 ব্যবহার করে।কনফিগারযোগ্য প্রতিক্রিয়া সময় স্বাভাবিক লাইন গতিতে এখনও পণ্য ফাঁক সনাক্ত করার সময় সেন্সর আউটপুট সংকেত উপর যোগাযোগ ঝাঁকুনি ফিল্টার করতে 8ms সেট করা হয়.

মিশ্র সেন্সর প্যানেলঃএকটি মেশিন প্যানেল NPN proximity switches (ferrous metal detection) এবং PNP-output safety door contacts উভয়ই ব্যবহার করে।CQM1-ID212 একই মডিউলে উভয় পরিচালনা করে ∙ পৃথক ইনপুট মডিউল বা মেরুকরণ রূপান্তরকারী প্রয়োজন নেই.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: CQM1-ID212 এর সমস্ত 16 টি ইনপুট একই সাথে সক্রিয় হতে পারে?

হ্যাঁ, CQM1-ID212 ১০০% সিম্পলান্ট ওন সমর্থন করে ∙ সমস্ত ১৬টি ইনপুট একই সময়ে ২৪ ভিডিসিতে অ্যাক্টিভ (ওন) স্টেটে থাকতে পারে, যা মডিউলের পাওয়ার রেটিং অতিক্রম করে না।85mA এর ব্যাকপ্লেন বর্তমান সম্পূর্ণ লোড ইনপুট অবস্থার জন্য উপযুক্ত.

Q2: কোন CQM1 CPU CQM1-ID212 এর সাথে সামঞ্জস্যপূর্ণ?

সিকিউএম১-আইডি২১২ সিকিউএম১ এবং সিকিউএম১এইচ সিপিইউ সিরিজের সাথে সামঞ্জস্যপূর্ণ। সিকিউএম১এইচ এর জন্য, সিপিইউ ইউনিট মডেল সিকিউএম১এইচ-সিপিইউ২১, সিপিইউ৫১ এবং সিপিইউ৬১ আইডি২১২ সহ আই / ও সম্প্রসারণ মডিউল গ্রহণ করে।সর্বাধিক I/O সম্প্রসারণ CPU মডেলের উপর নির্ভর করে, সিকিউএম১এইচ-সিপিইউ৬১ ১১ টি পর্যন্ত আই/ও সম্প্রসারণ ইউনিট সমর্থন করে। সর্বোচ্চ আই/ও ইউনিট সংখ্যা এবং মোট পয়েন্ট ক্ষমতা জন্য নির্দিষ্ট সিপিইউর ডেটা শীট পরীক্ষা করুন।

প্রশ্ন ৩ঃ সিকিউএম১-আইডি২১২ কীভাবে সিকিউএম১ সিপিইউ ইউনিটের সাথে শারীরিকভাবে সংযুক্ত?

মডিউলটি মডিউলটির বাম দিকে CQM1 এর বাস সংযোগকারী মাধ্যমে সংযুক্ত হয়। সমস্ত CQM1 I / O সম্প্রসারণ ইউনিটের জন্য ব্যবহৃত একই সংযোগকারী। মডিউলগুলি একসাথে স্লাইড করে এবং লক করে।কোন রিবন ক্যাবল বা বাহ্যিক I/O বাস তারের প্রয়োজন হয় না. একটি ডান শেষ কভার (CQM1H-TER01) সারি শেষ মডিউল সংযুক্ত করা হয়। মডুলার পাশ-সংযোগ স্থাপত্য সংলগ্ন মডিউল উপর তারের বিরক্ত না করে মডিউল যোগ বা অপসারণ করতে পারবেন.

প্রশ্ন 4: CQM1-ID212 এর সমস্ত 16 টি ইনপুট পয়েন্টে প্রতিক্রিয়া সময় সেটিং ভাগ করা হয়?

হ্যাঁ. প্রতিক্রিয়া সময় পিএলসি সেটআপ প্রতি মডিউল সেট করা হয়, পৃথক পয়েন্ট প্রতি না। একক CQM1-ID212 সব 16 ইনপুট একই ফিল্টার সেটিং ভাগ।যদি একই সিস্টেমের বিভিন্ন পয়েন্টে ভিন্ন প্রতিক্রিয়া সময় প্রয়োজন হয়, একটি পৃথক ID212 মডিউলে দ্রুত প্রতিক্রিয়া প্রয়োজন সেন্সর স্থাপন এবং প্রতিটি মডিউল এর প্রতিক্রিয়া সময় স্বাধীনভাবে কনফিগার।

প্রশ্ন 5: CQM1-ID212 নির্ভরযোগ্যভাবে ইনপুট সিগন্যালের সর্বনিম্ন সময়কাল কত?

ন্যূনতম প্রতিক্রিয়া সময় সেটিং 0ms (ডিজিটাল ফিল্টার ছাড়াই) এ মডিউলটি ইনপুট সিগন্যালগুলি প্রায় 0 এর মতো সংক্ষিপ্ত সনাক্ত করতে পারে।1ms (100 মাইক্রোসেকেন্ড) যখন সামঞ্জস্যপূর্ণ CQM1H সিপিইউতে একটি বিচ্ছিন্ন ইনপুট হিসাবে ট্রিগার করা হয়স্ট্যান্ডার্ড সাইক্লিক স্ক্যানিংয়ের অধীনে, ন্যূনতম সনাক্তযোগ্য সংকেত সময়কাল প্রায় একটি পিএলসি স্ক্যান চক্রের সমান typically সাধারণত প্রোগ্রাম দৈর্ঘ্যের উপর নির্ভর করে 1 থেকে 10ms।স্ট্যান্ডার্ড সাইক্লিক আই/ও রিফ্রেশের সময় এক স্ক্যান চক্রের চেয়ে খুব সংক্ষিপ্ত ইমপলস মিস করা হতে পারে.
