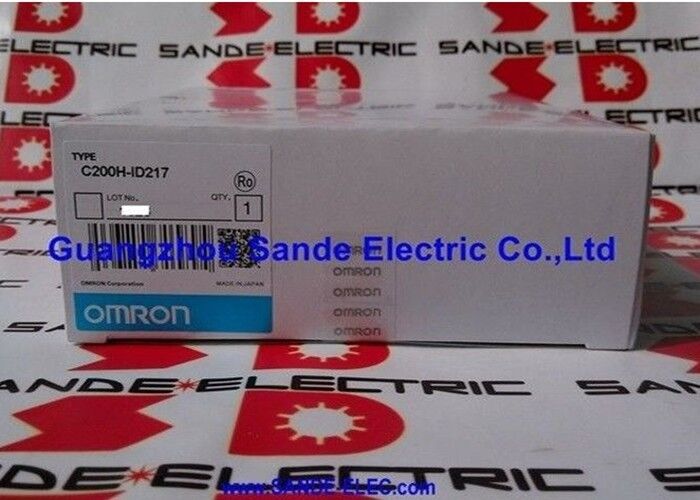

ইনপুট ইউনিট C200H-ID217 C200HID217

Omron C200H-ID217∙ SYSMAC C200H 64-চ্যানেল 24V ডিসি ইনপুট মডিউল

একটি C200H মডিউলে 64 টি ডিজিটাল ইনপুট

সি২০০এইচ-আইডি২১৭ হল ওমরনের সিএসএমএসি সি২০০এইচ পিএলসি প্ল্যাটফর্মের জন্য একটি ৬৪-চ্যানেলের ২৪ ভোল্ট ডিসি ডিজিটাল ইনপুট মডিউল ∙ মডুলার ওমরন পিএলসির প্রজন্ম যা মেশিন টুল, প্যাকেজিং,এবং সাধারণ অটোমেশন অ্যাপ্লিকেশন 1990s এবং 2000s মধ্যেএকটি একক মডিউল থেকে ৬৪টি ইনপুট চ্যানেলের অর্থ হল একটি সম্পূর্ণরূপে জনবহুল সি২০০এইচ র্যাক কমপ্যাক্ট সংখ্যক স্লট থেকে মেশিনের উল্লেখযোগ্য আই/ও পরিচালনা করে।

প্রতিটি ইনপুট চ্যানেল ক্ষেত্রের সেন্সর, সুইচ, চাপ বোতাম এবং রিলে পরিচিতি থেকে 24V DC সংকেত গ্রহণ করে।মডিউলটি একই সময়ে ৬৪ টি চ্যানেলে শক্তিশালী সংকেত গ্রহণের ব্যবস্থা করে।. স্ক্রু টার্মিনাল সংযোগ সরাসরি, নিরাপদ ক্ষেত্রের তারের ইন্টারফেস প্রদান করে যা সি 200 এইচ র্যাকগুলি প্ল্যাটফর্মের উত্পাদন জীবন জুড়ে ব্যবহৃত হয়।

সি২০০এইচ-আইডি২১৭ মেশিনটি বন্ধ হয়ে গেছে বলে নিশ্চিত করা হয়েছে। এই মডিউলটির জন্য উত্পাদনে থাকা সি২০০এইচ মেশিনগুলি পরে বাজারের উপর নির্ভর করে। পরীক্ষিত উদ্বৃত্ত এবং বিনিময় ইউনিটগুলি উপলব্ধ প্রতিস্থাপন পথ।

মূল বৈশিষ্ট্যাবলী

সি২০০এইচ প্ল্যাটফর্ম কনটেক্সট

সিএসএমএসি সি২০০এইচ সিরিজটি ওমরনের একটি মৌলিক প্ল্যাটফর্ম ছিল। এটি সিএস১ প্রজন্মের আগে ছিল এবং পরবর্তীতে ওমরন যে পিএলসি আর্কিটেকচারটি তৈরি করেছিল তা প্রতিষ্ঠা করেছিল।সি২০০এইচ, C200HX, C200HG, এবং C200HE ভেরিয়েন্টগুলি একটি সামঞ্জস্যপূর্ণ I/O র্যাক এবং মডিউল ইকোসিস্টেম ভাগ করে নেয়, যার অর্থ C200H-ID217 মডিউলগুলি একটি সামঞ্জস্যপূর্ণ র্যাক কনফিগারেশনের মধ্যে এই নিয়ামক ভেরিয়েন্টগুলির মধ্যে যে কোনওটি পরিবেশন করতে পারে।

মেশিনগুলির জন্য এখনও উত্পাদনে C200H নিয়ামক চালানো হয়, একটি অতিরিক্ত ইনপুট মডিউল বজায় রাখা একটি ব্যবহারিক নির্ভরযোগ্যতা পরিমাপ।C200H I/O বাসটি CS1 বা CJ1 I/O মডিউলগুলির সাথে ফরওয়ার্ড-সামঞ্জস্যপূর্ণ নয়.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন পিএলসি মডেলগুলি সি 200 এইচ-আইডি 217 এর সাথে সামঞ্জস্যপূর্ণ?

সি 200 এইচ-আইডি 217 আই / ও র্যাকগুলিতে মাউন্ট করা হয় যা সিএসএমএসি সি 200 এইচ, সি 200 এইচএক্স, সি 200 এইচজি এবং সি 200 এইচই কন্ট্রোলারগুলির সাথে সামঞ্জস্যপূর্ণ। এই রূপগুলি একটি সাধারণ আই / ও বাস এবং আই / ও মডিউল ফর্ম্যাট ভাগ করে।প্রতিস্থাপন মডিউল অর্ডার করার আগে Omron এর C200H সিস্টেম কনফিগারেশন ডকুমেন্টেশনের সাথে ইনস্টল করা মেশিনের নির্দিষ্ট র্যাক টাইপটি যাচাই করুন.

প্রশ্ন ২ঃ মেশিনে C200H র্যাকের একটি I/O ত্রুটি দেখা যাচ্ছে। ইনপুট মডিউলটি কীভাবে কারণ হিসাবে নিশ্চিত করা হয়?

C200H ত্রুটি সূচকগুলি পরীক্ষা করুন CPU এবং I/O মডিউল উভয়ই ত্রুটি সূচক বহন করে। যদি I/O র্যাক বাস ত্রুটি সূচকটি সক্রিয় থাকে তবে প্রথমে র্যাকের সমস্ত মডিউল আসন পরীক্ষা করুন।একটি ইনপুট মডিউল ত্রুটি একটি মডিউল অবস্থান নির্দিষ্ট ভুল ইনপুট রিডিং বা প্রোগ্রাম ইনপুট ঠিকানায় অনুপস্থিত ইনপুট হিসাবে প্রকাশ. সুপ টেস্টিং একটি সুপরিচিত C200H-ID217 এর সাথে চূড়ান্ত ডায়াগনস্টিক পদক্ষেপ।

প্রশ্ন 3: সি 200 এইচ-আইডি 217 সিএস 1 বা সিজে 1 র্যাকে ব্যবহার করা যেতে পারে?

না. সি 200 এইচ আই / ও বাসটি সিএস 1 এবং সিজে 1 ব্যাকপ্লেন বাস থেকে পৃথক শারীরিক এবং বৈদ্যুতিক বিন্যাস। সি 200 এইচ মডিউলগুলি সিএস 1 বা সিজে 1 র্যাকগুলির সাথে শারীরিকভাবে সামঞ্জস্যপূর্ণ নয় এবং বিপরীত।C200H চালিত মেশিনে C200H-সামঞ্জস্যপূর্ণ মডিউল ব্যবহার করতে হবে.

প্রশ্ন ৪ঃ বন্ধের পর C200H-ID217 এর উৎস কোথায়?

সিএসএমএসি সি২০০এইচ এর পরে বাজারের মাধ্যমে ওম্রন সিএনসি এবং পিএলসি পার্টস বিশেষজ্ঞ, শিল্প অটোমেশন উদ্বৃত্ত বিক্রেতা এবং এক্সচেঞ্জ সার্ভিস যা পরীক্ষিত সি২০০এইচ মডিউল স্টক রাখে।ইনস্টল করা মডিউলের লেবেল থেকে C200H-ID217 নিশ্চিত করুন. সংলগ্ন C200H ইনপুট মডিউলগুলি চ্যানেলের সংখ্যা, ইনপুট ভোল্টেজ, বা বর্তমান স্পেসিফিকেশনগুলিতে পৃথক।

প্রশ্ন ৫: সি২০০এইচ প্রোগ্রামে ৬৪টি ইনপুট চ্যানেলের সমাধান কিভাবে করা হয়?

সি২০০এইচ সিস্টেম কনফিগারেশনের সময় র্যাকের প্রতিটি মডিউল স্লটে I/O শব্দ বরাদ্দ করে। একটি ৬৪-চ্যানেল ইনপুট মডিউল চারটি I/O শব্দ (৬৪ বিট = ৪ × ১৬ বিট শব্দ) দখল করে।নির্দিষ্ট শব্দ ঠিকানা র্যাক এবং CPU এর I / O টেবিল কনফিগারেশন মধ্যে মডিউল এর স্লট অবস্থান উপর নির্ভর করে. একই স্লট অবস্থানে মডিউল প্রতিস্থাপন প্রোগ্রাম পরিবর্তন ছাড়া বিদ্যমান I / O ঠিকানা বরাদ্দ সংরক্ষণ করে।
