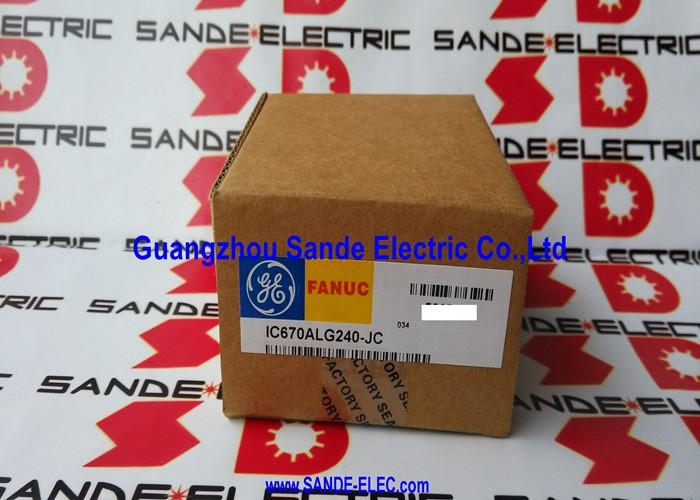

GE FANUC IC670ALG240 16 চ্যানেল অ্যানালগ ইনপুট মডিউল IC670ALG240-JC IC67OALG24O-JC

IC670ALG240-JC | GE Fanuc ফিল্ড কন্ট্রোল 16-চ্যানেল এনালগ বর্তমান ইনপুট মডিউল — 4–20mA / 16-বিট / ±0.1% / 10ms / 250Ω / 24VDC / ওপেন-ওয়্যার অ্যালার্ম / রেভ JC

একটি গ্রুপে 16টি চ্যানেল — প্রতি পয়েন্টে কম খরচে উচ্চ ঘনত্ব

IC670ALG240-JC একটি একক গোষ্ঠীবদ্ধ কনফিগারেশনে সমস্ত 16টি অ্যানালগ বর্তমান ইনপুট রাখে। সমস্ত 16 চ্যানেল একটি কমন শেয়ার করে। এটি উপযুক্ত যখন সমস্ত সংযুক্ত ট্রান্সমিটার একই আর্থ রেফারেন্স শেয়ার করে — বেশিরভাগ 4-20mA লুপ ইনস্টলেশনের ক্ষেত্রে যেখানে ফিল্ড ইন্সট্রুমেন্টগুলি একটি সাধারণ প্যানেলে আর্থ করা হয়।

একটি মডিউলে ষোলটি ইনপুট মানে একটি মডিউল স্লট, একটি টার্মিনাল ব্লক, একটি পাওয়ার সংযোগ। ষোলটি পৃথক অ্যানালগ মডিউল 16টি স্লট দখল করবে। ইনস্টলেশনের জন্য যেখানে পরিমাপের ঘনত্ব গুরুত্বপূর্ণ — ট্যাঙ্ক খামার স্তর পর্যবেক্ষণ, মাল্টি-জোন তাপমাত্রা পরিমাপ, মাল্টি-স্ট্রিম ফ্লো মিটারিং — গ্রুপযুক্ত 16-চ্যানেল আর্কিটেকচার চ্যানেল-টু-চ্যানেল বিচ্ছিন্নতার খরচে হার্ডওয়্যার পদচিহ্ন এবং তারের জটিলতা হ্রাস করে।

কী স্পেসিফিকেশন

2-ওয়্যার এবং 3-ওয়্যার ট্রান্সমিটার সাপোর্ট

IC670ALG240-JC 2-তার এবং 3-তারের বর্তমান ট্রান্সমিটার উভয়কেই সমর্থন করে:

2-তারের ট্রান্সমিটার(লুপ-চালিত): মডিউলটি লুপ পাওয়ার সরবরাহ করে, ট্রান্সমিটার তার প্রক্রিয়া পরিবর্তনশীলের প্রতিক্রিয়া হিসাবে 4mA থেকে 20mA পর্যন্ত কারেন্টকে মড্যুলেট করে। বেশিরভাগ ক্ষেত্রের ট্রান্সমিটার (চাপ, তাপমাত্রা, স্তর, প্রবাহ) 2-তার।

3-তারের ট্রান্সমিটার(পৃথকভাবে চালিত): ট্রান্সমিটারের নিজস্ব আলাদা পাওয়ার সংযোগ আছে; বর্তমান আউটপুট সিগন্যাল টার্মিনাল এবং সাধারণের মধ্যে সংযোগ করে। IC670ALG240-JC হার্ডওয়্যার পুনঃকনফিগারেশন ছাড়াই উভয় প্রকার গ্রহণ করে।

4-20mA সংকেতের জন্য, 250Ω ইনপুট প্রতিবন্ধকতা ইনপুট টার্মিনাল জুড়ে 1V থেকে 5V উৎপন্ন করে — অভ্যন্তরীণ ADC-এর স্বাভাবিক অপারেটিং পরিসরের মধ্যে। 0mA (ওপেন ওয়্যার কন্ডিশনে), ইনপুট 0V-এ নেমে যায় — বৈধ 4mA ন্যূনতম থেকে আলাদা করা যায়, ওপেন-ওয়্যার সনাক্তকরণ সক্ষম করে৷

ওপেন-ওয়্যার অ্যালার্ম — 4-20mA লুপের জন্য স্বয়ংক্রিয় ত্রুটি সনাক্তকরণ

4-20mA লুপ পরিমাপে, একটি ভাঙা তার বা ব্যর্থ ট্রান্সমিটার লুপ কারেন্টকে শূন্যে ফেলে দেয়। জিরো কারেন্ট 4mA লাইভ-জিরো ন্যূনতম থেকে আলাদা করা যায় — 4mA-এর নিচের কারেন্ট একটি বৈধ প্রক্রিয়া সংকেত উপস্থাপন করতে পারে না। IC670ALG240-JC প্রতিটি চ্যানেলকে 4-20mA মোডে নিরীক্ষণ করে এবং যখন কারেন্ট বৈধ সীমার নিচে পড়ে তখন একটি ওপেন-ওয়্যার অ্যালার্ম ট্রিগার করে। স্ক্যান প্রোগ্রাম পরিবর্তনের প্রয়োজন ছাড়াই অ্যালার্মটি স্বয়ংক্রিয়ভাবে একটি ডায়াগনস্টিক কমান্ড হিসাবে হোস্ট প্রসেসরে রিপোর্ট করা হয়।

ওভার-রেঞ্জ এবং আন্ডার-রেঞ্জ অ্যালার্মগুলি একই নীতি অনুসরণ করে — কনফিগারযোগ্য থ্রেশহোল্ড স্তরগুলি ডায়াগনস্টিক রিপোর্টগুলিকে ট্রিগার করে যখন প্রক্রিয়ার মানগুলি স্বাভাবিক অপারেটিং সীমা অতিক্রম করে।

টার্মিনাল ব্লক মাউন্টিং — রিওয়ারিং ছাড়াই মডিউল প্রতিস্থাপন

IC670ALG240-JC একটি টার্মিনাল ব্লকে মাউন্ট করে যা ফিল্ড ওয়্যারিং বহন করে। মডিউল টার্মিনাল ব্লকে প্লাগ করে; টার্মিনাল ব্লক মাউন্টিং পৃষ্ঠে স্থির থাকে এবং সমস্ত ফিল্ড তারের সাথে সংযুক্ত থাকে।

যখন একটি মডিউল প্রতিস্থাপনের প্রয়োজন হয়, তখন কোনো ফিল্ড তারের সংযোগ বিচ্ছিন্ন না করে মডিউলটি টার্মিনাল ব্লক থেকে টেনে নেওয়া হয়। একটি প্রতিস্থাপন মডিউল — ক্রমাঙ্কিত এবং কনফিগার করা — একই টার্মিনাল ব্লকে নেমে যায়। 16টি অ্যানালগ লুপগুলি অবিলম্বে পুনরায় সংযোগ করে৷ কোন রিওয়্যারিং নেই, কোন ধারাবাহিকতা পরীক্ষা নেই, রক্ষণাবেক্ষণের সময় ক্রস-ওয়্যারিংয়ের ঝুঁকি নেই। 24/7 চলমান একটি প্রক্রিয়া পরিবেশে, এটি একটি 15-মিনিটের মডিউল অদলবদল এবং 4-ঘন্টা রিওয়্যার-এন্ড-টেস্ট কাজের মধ্যে পার্থক্য।

অ্যাপ্লিকেশন দৃশ্যকল্প

ট্যাঙ্ক খামার তালিকা:স্টোরেজ ট্যাঙ্ক ফিল্ডে 16 স্তরের ট্রান্সমিটার — একটি 16-ট্যাঙ্ক ব্যাটারি জুড়ে প্রতি ট্যাঙ্কে একটি। সমস্ত 4-20mA সংকেত একটি IC670ALG240-JC এর সাথে সংযুক্ত। মডিউলের 10ms আপডেট রেট ইনভেন্টরি গণনার জন্য কাছাকাছি-রিয়েল-টাইম স্তরের ডেটা সরবরাহ করে।

মাল্টি-জোন তাপমাত্রা পর্যবেক্ষণ:ফার্নেস জোন তাপমাত্রা পরিমাপের জন্য 16টি থার্মোকল ট্রান্সমিটার (4–20mA আউটপুট টাইপ)। 16-বিট রেজোলিউশন পরিমাপ পরিসর জুড়ে সূক্ষ্ম তাপমাত্রা রেজোলিউশন প্রদান করে — চুল্লিগুলির জন্য প্রাসঙ্গিক যেখানে জোন-টু-জোন সেটপয়েন্ট ম্যাচিং গুরুত্বপূর্ণ।

DCS-এর জন্য পরিবর্তনশীল অধিগ্রহণ প্রক্রিয়া:একটি প্রক্রিয়া উদ্ভিদের ক্ষেত্রের যন্ত্র (প্রবাহ, চাপ, তাপমাত্রা, স্তর) 4-20mA সংকেত প্রদান করে। হোস্ট DCS-এ ট্রান্সমিশনের জন্য IC670ALG240-JC জিনিয়াস ফিল্ড কন্ট্রোল বাসে 16টি চ্যানেল একত্রিত করে।

FAQ

প্রশ্ন 1: IC670ALG240-JC-এর জন্য কোন বাস ইন্টারফেস ইউনিট (BIU) প্রয়োজন?

IC670ALG240-JC একটি জিনিয়াস ফিল্ড কন্ট্রোল বাসে ইনস্টল করে এবং একটি বাস ইন্টারফেস ইউনিট (BIU) এর মাধ্যমে যোগাযোগ করে। সামঞ্জস্যপূর্ণ BIU বাসের প্রকারের উপর নির্ভর করে: IC670GBI102 হল ফিল্ড কন্ট্রোল সিরিজের জন্য আদর্শ জিনিয়াস বাস ইন্টারফেস ইউনিট। মডিউলটি BIU-এর মাধ্যমে একটি হ্যান্ড-হোল্ড প্রোগ্রামার ব্যবহার করে বা হোস্ট প্রসেসরের অ্যাপ্লিকেশন থেকে কনফিগার করা হয়।

প্রশ্ন 2: এই মডিউলের জন্য উদ্ধৃত 12-বিট এবং 16-বিট স্পেসিফিকেশনের মধ্যে পার্থক্য কী?

একাধিক সূত্র বিভিন্ন রেজোলিউশন উল্লেখ করে। IC670ALG240-এর জন্য যাচাইকৃত চিত্র হল 16-বিট, যা 0-25mA ইনপুট স্প্যান জুড়ে 65,536 পৃথক গণনা স্তর প্রদান করে। 12-বিট চিত্রটি কিছু পুরানো ক্যাটালগে প্রদর্শিত হয় এবং এটি আগের হার্ডওয়্যার সংশোধনগুলি প্রতিফলিত করতে পারে। JC সংশোধন 16-বিট ADC রেজোলিউশন বহন করে।

প্রশ্ন 3: IC670ALG240-JC-তে স্কেলিং কীভাবে কনফিগার করা হয়?

তিনটি পূর্ব-নির্ধারিত স্কেলিং রেঞ্জ স্ট্যান্ডার্ড 4–20mA এবং 0–20mA ট্রান্সমিটার ইনপুট মানকে কভার করে। একটি ব্যবহারকারী-কনফিগার করা কাস্টম স্কেলিং বিকল্পটি মডিউলটিকে ইঞ্জিনিয়ারিং ইউনিটে (যেমন ফ্লো ট্রান্সমিটারের জন্য 0-100%, তাপমাত্রা ট্রান্সমিটারের জন্য 0-1000°C) সিঁড়ি যুক্তিতে রূপান্তর ছাড়াই সরাসরি হোস্ট প্রোগ্রামে রিপোর্ট করার অনুমতি দেয়। স্কেলিং কনফিগারেশন BIU প্রোগ্রামিং ইন্টারফেসের মাধ্যমে সঞ্চালিত হয়।

Q4: -JC প্রত্যয়টি কি বিদ্যমান ফিল্ড কন্ট্রোল সিস্টেমের সাথে সামঞ্জস্যকে প্রভাবিত করে?

JC প্রত্যয়টি হার্ডওয়্যার সংশোধনকে চিহ্নিত করে। IC670ALG240 এর সমস্ত সংশোধন জিনিয়াস ফিল্ড কন্ট্রোল সিস্টেমের সাথে কার্যকরীভাবে সামঞ্জস্যপূর্ণ এবং একই টার্মিনাল ব্লক ব্যবহার করে। একটি JC রিভিশন তারের বা কনফিগারেশন পরিবর্তন ছাড়াই আগের রিভিশনের মতো একই টার্মিনাল ব্লকে চলে যায়।

প্রশ্ন 5: ওপেন-ওয়্যার কন্ডিশনে চ্যানেল রিডিং এর কি হবে?

যখন একটি চ্যানেল একটি ওপেন-ওয়্যার অবস্থা সনাক্ত করে (4-20mA মোডে 4mA থ্রেশহোল্ডের নীচে বর্তমান), মডিউল হোস্টকে অ্যালার্ম রিপোর্ট করে এবং চ্যানেলটি পর্যবেক্ষণ চালিয়ে যায়। চ্যানেলের রূপান্তরিত মানটি শেষ বৈধ রিডিং এ রাখা হয় বা একটি কনফিগারযোগ্য ডিফল্টে সেট করা হয় — হোস্ট প্রোগ্রাম অ্যালার্ম পতাকা পড়ে এবং প্রোগ্রামড ফল্ট প্রতিক্রিয়া কৌশল অনুসারে চ্যানেলের মান পরিচালনা করে।
