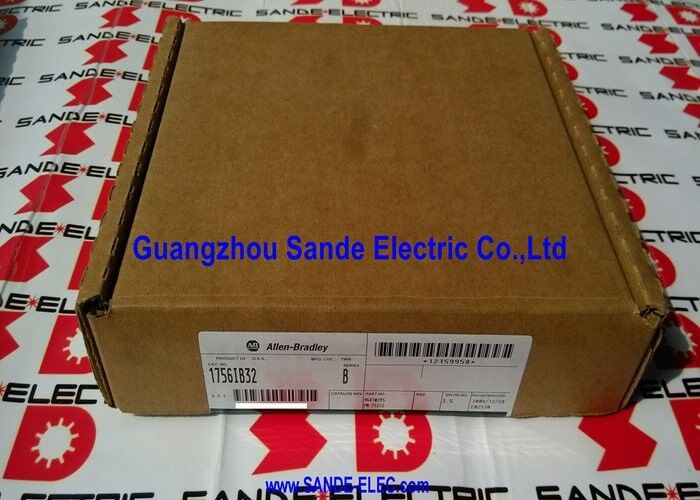

ControlLogix 32 I ডুবে যাওয়া পয়েন্ট মডিউল 1756IB32 1756 IB32 1756IB32

Allen-Bradley 1756-IB32 | ControlLogix 32-পয়েন্ট 12/24V DC ডিজিটাল ইনপুট মডিউল

পার্ট নম্বর: 1756-IB32

প্রস্তুতকারক: Rockwell Automation / Allen-Bradley (USA)

পণ্যের প্রকার: ডিজিটাল ইনপুট মডিউল — 32-পয়েন্ট DC

একটি স্লটে 32টি ডিসক্রিট ইনপুট পয়েন্ট

1756-IB32 একটি একক 1756 ControlLogix চ্যাসিস স্লটে 32টি DC ডিজিটাল ইনপুট পয়েন্ট ধারণ করে। প্রতিটি পয়েন্ট একটি ফিল্ড ডিভাইসের অন/অফ অবস্থা পড়ে — একটি লিমিট সুইচ, প্রক্সিমিটি সেন্সর, পুশ বাটন, সোলেনয়েড ফিডব্যাক, ফটোইলেকট্রিক সেন্সর, বা যেকোনো 12/24V DC ডিসক্রিট সিগন্যাল — এবং সেই অবস্থাকে কন্ট্রোলারের ইনপুট ডেটা টেবিলে ম্যাপ করে যাতে Logix প্রোগ্রাম সে অনুযায়ী কাজ করতে পারে।

প্রতি স্লটে 32 পয়েন্ট সহ, 1756-IB32 স্ট্যান্ডার্ড ControlLogix DC ইনপুট মডিউল রেঞ্জে সর্বোচ্চ ইনপুট ঘনত্ব সরবরাহ করে। প্রচুর ডিসক্রিট ইনপুট সহ মেশিন বা প্রক্রিয়ার জন্য, এটি প্রয়োজনীয় মোট স্লট সংখ্যা এবং চ্যাসিস স্থান হ্রাস করে। একটি একক 1756-IB32 সেই কাজ করে যা কভার করার জন্য দুটি বা তিনটি কম-ঘনত্বের মডিউলের প্রয়োজন হত।

মডিউলটি 12V DC এবং 24V DC উভয় ইনপুট গ্রহণ করে — শিল্প অটোমেশনে সবচেয়ে সাধারণ ফিল্ড ডিভাইস সাপ্লাই ভোল্টেজ। এটি সিঙ্ক (NPN) এবং সোর্স (PNP) আউটপুট সেন্সর উভয়ের সাথে ওয়্যারিং-সামঞ্জস্যপূর্ণ, মিশ্র-সেন্সর ইনস্টলেশনে প্রতিটি সেন্সর আউটপুট টাইপের জন্য একটি পৃথক মডিউল নির্দিষ্ট করার প্রয়োজনীয়তা দূর করে।

ওয়্যারিং ঘনত্ব এবং সংযোগকারী বিন্যাস

32টি ইনপুট এবং সংশ্লিষ্ট 24V কমন সহ, 1756-IB32 একটি উচ্চ-ঘনত্বের RTB (Removable Terminal Block) সংযোগকারী ব্যবহার করে। 40-পজিশনের RTB সমস্ত 32টি ইনপুট সিগন্যাল এবং কমন ও পাওয়ার টার্মিনাল ধারণ করে। RTB ভুলভাবে স্থাপন প্রতিরোধ করার জন্য কী করা হয়েছে এবং চ্যাসিসে মডিউল ইনস্টল করার আগে প্রি-ওয়্যার করা যেতে পারে, যা ক্যাবিনেট তৈরির সময় ফিল্ড ওয়্যারিংয়ের প্রি-টার্মিনেশন করার অনুমতি দেয়।

মূল স্পেসিফিকেশন

FAQ

প্রশ্ন 1: 1756-IB32 কন্ট্রোলারের ট্যাগে বেশ কয়েকটি ইনপুট পয়েন্টকে ON দেখাচ্ছে, কিন্তু কোনো ফিল্ড ডিভাইস সক্রিয় নেই। এর কারণ কী?

অ-সক্রিয় ইনপুটগুলিতে ফ্যান্টম ON অবস্থা ফিল্ড ওয়্যারিং বা সেন্সর থেকে লিকেজ কারেন্টের কারণে ঘটে যা OFF থ্রেশহোল্ডের উপরে ভাসছে। সলিড-স্টেট সেন্সর — বিশেষ করে দুই-তারের প্রকার — বন্ধ থাকলেও একটি ছোট অবশিষ্ট কারেন্ট পাস করে। একটি একক মডিউলে 32 পয়েন্ট সহ, একাধিক সেন্সর থেকে জমা হওয়া লিকেজ পৃথক ইনপুটগুলিকে ON থ্রেশহোল্ডের উপরে ঠেলে দিতে পারে। লিকেজ কারেন্টের জন্য একটি রিটার্ন পাথ সরবরাহ করতে প্রভাবিত ইনপুট টার্মিনালের সমান্তরালে ব্লিডার রেজিস্টর (সাধারণত 5–10 kΩ) ইনস্টল করুন।

প্রশ্ন 2: একই মডিউলে একই সাথে NPN (কারেন্ট সিঙ্কিং) সেন্সর এবং PNP (কারেন্ট সোর্সিং) সেন্সর ব্যবহার করা যেতে পারে কি?

হ্যাঁ। 1756-IB32 NPN এবং PNP উভয় সেন্সরের সাথে ওয়্যারিং-সামঞ্জস্যপূর্ণ — মডিউলের ইনপুট সার্কিট উভয় দিক থেকে কারেন্ট গ্রহণ করে। NPN সেন্সরগুলি সেন্সর আউটপুটকে ইনপুট টার্মিনালে এবং কমনকে মডিউলের +24V কমন (V টার্মিনাল) এর সাথে সংযুক্ত করে। PNP সেন্সরগুলি সেন্সর আউটপুটকে সরাসরি ইনপুট টার্মিনালে এবং কমনকে 0V এর সাথে সংযুক্ত করে। উভয় প্রকার একই মডিউলে সহাবস্থান করতে পারে।

প্রশ্ন 3: 1756-IB32 RTB কী করা হয়েছে। একই ধরণের মডিউলগুলির মধ্যে কী স্থানান্তরযোগ্য?

হ্যাঁ। RTB কী ব্যর্থ মডিউল থেকে প্রতিস্থাপন মডিউলে স্থানান্তর করার জন্য ডিজাইন করা হয়েছে, যা নিশ্চিত করে যে ফিল্ড ওয়্যারিং সংযোগকারীটি কেবল সঠিক মডিউল টাইপে পুনরায় প্রবেশ করানো যেতে পারে। ব্যর্থ মডিউল থেকে কী সরান, এটি প্রতিস্থাপন 1756-IB32 এ স্থানান্তর করুন, এবং প্রি-ওয়্যার করা RTB পুনরায় ওয়্যারিং ছাড়াই নতুন মডিউলে সরাসরি মাউন্ট হয়।

প্রশ্ন 4: Logix কন্ট্রোলার 1756-IB32 এর জন্য I/O সংযোগ ত্রুটি দেখাচ্ছে। মডিউলের LED সূচকগুলি স্বাভাবিক। কী পরীক্ষা করা উচিত?

স্বাভাবিক মডিউল LED সহ একটি I/O সংযোগ ত্রুটি ইনপুট সার্কিট হার্ডওয়্যারের পরিবর্তে একটি ব্যাকপ্লেন যোগাযোগ সমস্যা নির্দেশ করে। মডিউলটিকে তার স্লটে পুনরায় স্থাপন করুন — 1756 ব্যাকপ্লেন সংযোগকারীটি অনিয়মিত I/O সংযোগ ত্রুটির সবচেয়ে সাধারণ কারণ। যদি পুনরায় স্থাপন ত্রুটি সমাধান না করে, তবে সেই স্লটে চ্যাসিস ব্যাকপ্লেনটি যান্ত্রিক ক্ষতি বা দূষণের জন্য পরীক্ষা করুন।

প্রশ্ন 5: 1756-IB32 কি সমস্ত ControlLogix চ্যাসিস এবং কন্ট্রোলার রিভিশনের সাথে সামঞ্জস্যপূর্ণ?

1756-IB32 ControlLogix প্ল্যাটফর্ম জুড়ে সামঞ্জস্যপূর্ণ — 1756-A4 থেকে 1756-A17 চ্যাসিস, এবং মূল 1756-L1 থেকে বর্তমান 1756-L8x সিরিজ পর্যন্ত সমস্ত ControlLogix প্রসেসর। স্ট্যান্ডার্ড ControlLogix স্থাপনার জন্য কোনও ফার্মওয়্যার বা হার্ডওয়্যার রিভিশন সীমাবদ্ধতা প্রযোজ্য নয়। যদি মডিউলটি একটি সুরক্ষা সিস্টেমে যুক্ত করা হয় তবে GuardLogix (সুরক্ষা পিএলসি) নির্দিষ্ট প্রয়োজনীয়তাগুলি আলাদাভাবে নিশ্চিত করুন।
