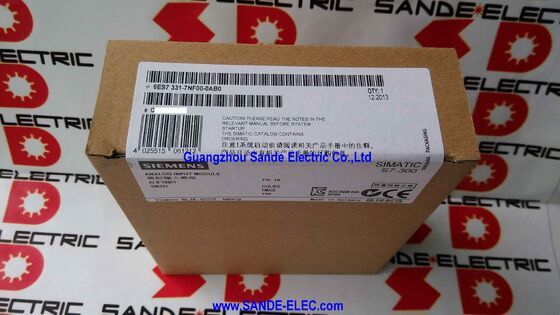

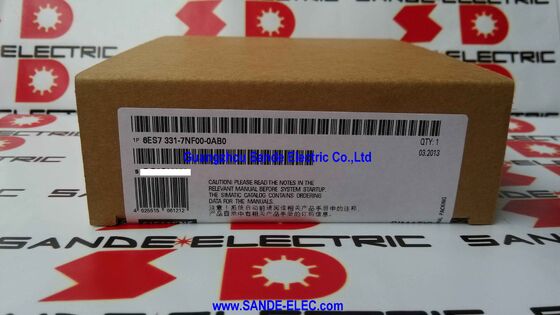

সিম্যাটিক এনালগ ইনপুট SM 6ES7331-7NF00-0AB0 6ES7 331-7NF00-0AB0 6ES7331-7NFOO-OABO

সিমেন্স 6ES7331-7NF00-0AB0∙ SIMATIC S7-300 SM 331 এনালগ ইনপুট ∙ 8-চ্যানেল / 16-বিট / বিচ্ছিন্ন / ±10V / 4 ∙20mA / 55ms / 40-পোল

8 বিচ্ছিন্ন অ্যানালগ ইনপুট, চ্যানেল-গ্রুপ কনফিগারেশন

6ES7331-7NF00-0AB0 হল সিমেন্স সিম্যাটিক S7-300 এর জন্য SM 331 16-বিট অ্যানালগ ইনপুট মডিউল। It provides eight isolated analogue input channels — four channel groups of two channels each — where each group is independently configured for measurement type (voltage or current) and measuring rangeগ্রুপ ০ এর দুটি চ্যানেল ভোল্টেজ সেট করা যায় এবং গ্রুপ ১ এর দুটি চ্যানেল বর্তমান সেট করা হয়, গ্রুপগুলির মধ্যে কোনও মিথস্ক্রিয়া ছাড়াই।

মডিউল এবং S7-300 সিপিইউ ব্যাকপ্লেনের মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা 50V সাধারণের জন্য গ্যালভানিক বিচ্ছিন্নতা পিএলসি ব্যাকপ্লেনের গ্রাউন্ড থেকে ক্ষেত্র সার্কিট গ্রাউন্ডকে বিচ্ছিন্ন করে।এই ক্ষেত্রে উপস্থিত সাধারণ মোড ভোল্টেজ থেকে পিএলসি রক্ষা করে, গ্রাউন্ড লুপ পরিমাপের ত্রুটি দূর করে, এবং ক্ষেত্র সার্কিট ত্রুটি ঘটে যদি সিপিইউ একটি ডিগ্রী সুরক্ষা প্রদান করে।50V COM রেটিং কোন ইনপুট চ্যানেল এবং বিচ্ছিন্ন মডিউল সাধারণ টার্মিনালের মধ্যে সর্বোচ্চ সাধারণ-মোড ভোল্টেজ নির্ধারণ করে.

16 বিট (50Hz প্রত্যাখ্যান) ইন্টিগ্রেশন সময়ে সমস্ত 8 টি চ্যানেলের জন্য 55ms এ, এসএম 331 পরিমাপ অ্যাপ্লিকেশনগুলি প্রক্রিয়া করার জন্য ভালভাবে উপযুক্ত, তাপমাত্রা ট্রান্সমিটার, চাপ ট্রান্সমিটার, প্রবাহ মিটার,এবং লেভেল সেন্সর যেখানে পরিমাপের গতি নির্ভুলতা এবং গোলমাল প্রত্যাখ্যান থেকে দ্বিতীয় হয়. ইন্টিগ্রেশন সময় 10ms এ সংক্ষিপ্ত করা যেতে পারে দ্রুত আপডেট করার জন্য গোলমাল প্রতিরোধের কিছু হ্রাস সঙ্গে।

মূল বৈশিষ্ট্যাবলী

6ES7331-7NF00 বনাম 6ES7331-7NF10

এনএফ 10 হ'ল বর্ধিত বৈকল্পিক এটি সমস্ত 8 টি চ্যানেলের জন্য সীমা মান পর্যবেক্ষণ করে এবং আইসোক্রোন মোড সমর্থন করে (সিপিইউর চক্রের সাথে সিঙ্ক্রোনাইজড) । এনএফ 00 কেবলমাত্র 2 টি চ্যানেলের সীমা পর্যবেক্ষণ করে।উভয় একই ইনপুট পরিসীমা বহন, রেজোলিউশন, এবং বিচ্ছিন্নতা। একটি প্রতিস্থাপন নির্দিষ্ট করার সময় কোন ভেরিয়েন্ট ইনস্টল করা হয়েছে তা নিশ্চিত করুন। দুটি শারীরিকভাবে অনুরূপ কিন্তু ভিন্ন কার্যকারিতা আছে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 6ES7331-7NF00-0AB0 এ প্রতিটি চ্যানেল গ্রুপের জন্য পরিমাপের প্রকারটি কীভাবে কনফিগার করা হয়?

প্রতিটি চ্যানেল গ্রুপের জন্য পরিমাপ প্রকার (ভোল্টেজ বা বর্তমান) এবং পরিমাপ পরিসীমা STEP 7 বা TIA পোর্টাল হার্ডওয়্যার কনফিগারেশনে সেট করা হয়। হার্ডওয়্যার কনফিগারেশন ভিউতে,প্রতিটি চ্যানেল গ্রুপের পরামিতিগুলি প্রয়োজনীয় ইনপুট পরিসরে সেট করা হয় (eপ্যারামিটারগুলি পিএলসি প্রকল্পের অংশ হিসাবে মডিউলে ডাউনলোড করা হয়। পরিসীমা নির্বাচন করার জন্য কোনও শারীরিক জাম্পার নেই কনফিগারেশনটি খাঁটি সফ্টওয়্যার।

প্রশ্ন 2: 6ES7331-7NF00-0AB0 কি সরাসরি RTD বা থার্মোকপল সেন্সরগুলি পরিমাপ করতে পারে?

নং. 6ES7331-7NF00-0AB0 শুধুমাত্র ভোল্টেজ এবং বর্তমান ইনপুট সমর্থন করে। RTD (Pt100, Ni100) পরিমাপের জন্য, ডেডিকেটেড SM 331 AI 8 × RTD মডিউল (6ES7331-7PF01-0AB0) প্রয়োজন। থার্মোকপলগুলির জন্য,SM 331 AI 8×TC মডিউল (6ES7331-7PF11-0AB0) নির্দিষ্ট করা হয়েছেযদি একটি RTD বা থার্মোকপল ট্রান্সমিটার 4 ¢ 20mA সংকেত আউটপুট করে, 6ES7331-7NF00-0AB0 এই রূপান্তরিত সংকেত গ্রহণ করতে পারে।

প্রশ্ন 3: এই মডিউলটির জন্য "বিচ্ছিন্ন" নামকরণের অর্থ কী?

বিচ্ছিন্ন মানে মডিউলের ফিল্ড ইনপুট সার্কিট এবং S7-300 CPU ব্যাকপ্লেনের মধ্যে গ্যালভানিক বিচ্ছেদ রয়েছে।ক্ষেত্র সার্কিট সাধারণ এবং সিপিইউ ব্যাকপ্লেন গ্রাউন্ড মডিউল ভিতরে সংযুক্ত করা হয় নাএটি গ্রাউন্ড লুপের স্রোতগুলিকে বাদ দেয় যা ক্ষেত্রের ডিভাইসগুলি বিভিন্ন পয়েন্টে গ্রাউন্ডেড হলে পরিমাপের ত্রুটি প্রবর্তন করবে এবং পিএলসিকে ক্ষেত্রের স্তরের ভোল্টেজ ট্রানজিয়েন্ট এবং ত্রুটি থেকে রক্ষা করবে।

প্রশ্ন 4: ইন্টিগ্রেশন সময় নির্ভুলতা এবং গোলমাল প্রত্যাখ্যান প্রভাবিত করে?

দীর্ঘ ইন্টিগ্রেশন সময় গোলমাল প্রত্যাখ্যান এবং নির্ভুলতা উন্নত। 100ms ইন্টিগ্রেশন (50Hz প্রত্যাখ্যান),মডিউলটি তার সেরা গোলমাল প্রতিরোধের অর্জন করে ️ 50Hz লাইনের ফ্রিকোয়েন্সি হস্তক্ষেপ পাওয়ার ক্যাবলগুলিকে ফিল্ড ওয়্যারিংয়ে সংযুক্ত করে প্রত্যাখ্যান করা হয়. 10 এমএস ইন্টিগ্রেশনে, আপডেট রেট দ্রুততর কিন্তু গোলমাল প্রতিরোধ ক্ষমতা হ্রাস পায়।100ms ইন্টিগ্রেশন পছন্দসইদ্রুত প্রক্রিয়া লুপের জন্য, 20ms বা 16.67ms (60Hz প্রত্যাখ্যান) সাধারণত নির্বাচন করা হয়।

প্রশ্ন 5: 6ES7331-7NF00-0AB0 এর জন্য কোন ধরণের সামনের সংযোগকারী প্রয়োজন?

মডিউলটি একটি 40 মেরু স্ক্রু টার্মিনাল সামনের সংযোগকারী ব্যবহার করে। সামনের সংযোগকারীটি (মডিউলটির সাথে অন্তর্ভুক্ত নয়) মডিউল মুখের মধ্যে প্লাগ করে এবং ক্ষেত্রের তারের গ্রহণ করে।S7-300 40-পোল মডিউলগুলির জন্য দুটি সামনের সংযোগকারী প্রকার উপলব্ধ: স্ক্রু-টাইপ (6ES7392-1AM00-0AA0) এবং স্প্রিং-কেজ টাইপ (6ES7392-1BM00-0AA0) । স্প্রিং-কেজ টাইপ একটি স্ক্রু ড্রাইভার ছাড়াই তারের সন্নিবেশ করতে দেয় এবং উত্পাদন পরিবেশে দ্রুত তারের সমর্থন করে।
