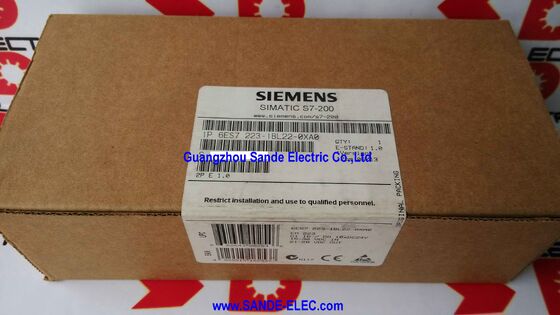

SIMATIC S7-200, DIGITAL I/O EM 6ES7223-1BL22-0XA0 6ES7 223-1BL22-0XA0 6ES7223-1BL22-OXAO

6ES7223-1BL22-0XA0∙ SIMATIC S7-200 EM 223 ডিজিটাল I/O ∙ 16 DI + 16 DO / 24VDC / 0.5A প্রতি আউটপুট / -20 থেকে +60°C / 100×75×30mm

এক সম্প্রসারণ মডিউলে 16 ইনপুট + 16 আউটপুট

6ES7223-1BL22-0XA0 (EM 223) একটি SIMATIC S7-200 CPU এর I/O গণনা 16 ডিজিটাল ইনপুট এবং 16 ডিজিটাল আউটপুট একযোগে যোগ করে প্রসারিত করে।একটি একক EM 223 16 বা কম বোর্ড পয়েন্ট দিয়ে শুরু হওয়া একটি CPU এর I/O ক্ষমতা দ্বিগুণ করে, যৌগিক সিস্টেমকে এমন একটি ঘনত্বের দিকে নিয়ে আসে যা বেশিরভাগ ছোট থেকে মাঝারি মেশিন নিয়ন্ত্রণের প্রয়োজনীয়তা জুড়ে।

EM 223 সিপিইউ S7-200 বা পূর্ববর্তী সম্প্রসারণ মডিউলের ডান দিকে স্ন্যাপ করে। স্থানীয় সম্প্রসারণ বাস সিপিইউ এবং সমস্ত সংযুক্ত সম্প্রসারণ মডিউলগুলির মধ্যে শক্তি এবং ডেটা বহন করে।মডিউল যোগাযোগের জন্য কোন পৃথক পাওয়ার ক্যাবলিং প্রয়োজন হয় না 24V DC এ সিস্টেম শক্তি মডিউল এর ক্ষেত্র-পার্শ্ব সার্কিট পাশাপাশি সরবরাহ করে.

মূল বৈশিষ্ট্যাবলী

24VDC ইনপুট টোলারেন্স ️ বাস্তব সরবরাহের অবস্থার মধ্যে কাজ করা

২৪ ভিডিসি ইনপুট ভোল্টেজ টোলারেন্স ± ২০% মানে মডিউলটি নির্ভরযোগ্যভাবে ২১ ভিডিসি থেকে ২৮ ভিডিসি পর্যন্ত ইনপুটগুলি পড়ে।শিল্প 24 ভোল্ট সরবরাহগুলি খুব কমই ঠিক 24 ভোল্ট হয় ± 10% এর সরবরাহ নিয়ন্ত্রণ বা ব্যাটারি-সমর্থিত সিস্টেমগুলির সাথে পরিবর্তনশীল চার্জ স্টেটগুলি এই ব্যাপ্তি জুড়ে ভোল্টেজ তৈরি করতে পারেইএম 223 এর 21 ′′ 28 ভিডিসি সহনশীলতা নিশ্চিত করে যে ইনপুট সংকেতগুলি ভুল পাঠ্য বা মিসড ট্রানজিশন ছাড়াই পুরো সরবরাহের বৈচিত্র্যের পরিসরে সঠিকভাবে স্বীকৃত হয়।

আউটপুট চ্যানেলগুলি একই 24V সরবরাহ থেকে সরবরাহ করা হয়। 0.5A প্রতি চ্যানেল আউটপুট বর্তমান solenoid ভালভ (সাধারণত 0.1 ¢ 0.35A), নির্দেশক ল্যাম্প,এবং ছোট রিলে কয়েল √ এই I/O ঘনত্ব এ মেশিন অটোমেশনে স্ট্যান্ডার্ড actuator লোড ধরনের.

কমপ্যাক্ট ফর্ম 100 × 75 × 30 মিমি

100 মিমি উচ্চ, 75 মিমি প্রশস্ত এবং 30 মিমি গভীরতায়, ইএম 223 ন্যূনতম প্যানেল রিয়েল এস্টেট দখল করে।S7-200 সিস্টেমের সংকীর্ণ মডিউল ফুটপ্রিন্ট র্যাক-ভিত্তিক সিস্টেমের বৃহত্তর চ্যাসি ফুটপ্রিন্ট ছাড়াই একাধিক সম্প্রসারণ মডিউলকে একটি প্যানেল বিভাগে স্ট্যাক করতে দেয়.

ছোট মেশিনের প্যানেলের জন্য ∙ ফিডার, কনভেয়র, প্যাকেজিং স্টেশন ∙ যেখানে ডিআইএন রেল স্পেসের প্রতিটি মিলিমিটার একটি খরচ আছে,কম্প্যাক্ট EM 223 ফর্ম ফ্যাক্টর নিয়ামক সিস্টেমকে একটি পরিচালনাযোগ্য চেম্বার আকারের মধ্যে রাখে.

সুরক্ষা বৈশিষ্ট্য ️ ওভারকরেন্ট এবং ওভারভোল্টেজ

মডিউলটিতে আউটপুট চ্যানেলগুলিতে ওভারকরেন্ট এবং ওভারভোল্টেজ সুরক্ষা অন্তর্ভুক্ত রয়েছে। একটি আউটপুট যা শর্টকাট বা ওভারলোড করা হয় তা সুরক্ষা সার্কিটটি ট্রিগার করে, ক্ষতি হওয়ার আগে আউটপুটটি কেটে দেয়।মডিউল তার নিজস্ব অপারেটিং অবস্থা নিরীক্ষণ এবং CPU- এ ত্রুটি অবস্থা রিপোর্ট.

ক্ষেত্রের ইনস্টলেশনের জন্য যেখানে রক্ষণাবেক্ষণ বা সরঞ্জাম চলাচলের সময় আউটপুট তারের দুর্ঘটনাক্রমে শর্টকাট হতে পারে,অন্তর্নির্মিত সুরক্ষা মাঠে শর্ট সার্কিট ইভেন্ট থেকে পুনরাবৃত্তি মডিউল ব্যর্থতা প্রতিরোধ করে.

অ্যাপ্লিকেশন দৃশ্যকল্প

কনভেয়র কন্ট্রোল সম্প্রসারণঃএকটি এস৭-২০০ সিপিইউ একটি কনভেয়র সিস্টেম পরিচালনা করে কিন্তু একটি নতুন ডিভার্টার বিভাগের জন্য অতিরিক্ত আই/ও প্রয়োজন। একটি 6ES7223-1BL22-0XA0 16 টি ইনপুট (সীমা সুইচ, সেন্সর) এবং 16 টি আউটপুট (ডিভার্টার actuators,সিপিইউ প্রতিস্থাপন ছাড়া বিদ্যমান S7-200 সিস্টেম.

প্যাকেজিং মেশিনঃফিল্ম ড্রাইভ, সিলিং, কাটিয়া এবং প্রত্যাখ্যান প্রক্রিয়াগুলি বেস এস 7-200 সিপিইউ সরবরাহের চেয়ে বেশি আই / ও প্রয়োজন। ইএম 223 বর্ধিত মেশিন বিভাগের জন্য প্রয়োজনীয় অতিরিক্ত 32 টি পয়েন্ট সরবরাহ করে।

লিগ্যাসি এস৭-২০০ রক্ষণাবেক্ষণঃএকটি চলমান মেশিনে একটি EM 223 ব্যর্থ হয়।6ES7223-1BL22-0XA0 সরাসরি প্রতিস্থাপন প্রোগ্রাম পরিবর্তন ছাড়াই I / O পুনরুদ্ধার করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন S7-200 CPU 6ES7223-1BL22-0XA0 এর সাথে সামঞ্জস্যপূর্ণ?

EM 223 সম্প্রসারণ মডিউলটি স্থানীয় সম্প্রসারণ সমর্থনকারী সমস্ত S7-200 CPU এর সাথে সামঞ্জস্যপূর্ণঃ CPU 221 (সীমিত), CPU 222, CPU 224, CPU 224XP, এবং CPU 226.CPU 221 উচ্চতর মডেলের তুলনায় কম সম্প্রসারণ মডিউল সমর্থন করে. সিস্টেম কনফিগারেশন পরিকল্পনা করার আগে নির্দিষ্ট CPU এর সর্বাধিক সম্প্রসারণ মডিউল সংখ্যা পরীক্ষা করুন.

প্রশ্ন ২: একটি এস৭-২০০ সিপিইউতে কতটি ইএম ২২৩ মডিউল সংযুক্ত করা যায়?

সম্প্রসারণ মডিউল সংখ্যা CPU টাইপের সর্বাধিক সম্প্রসারণ গণনা দ্বারা সীমাবদ্ধ। CPU 226, উদাহরণস্বরূপ, 7 সম্প্রসারণ মডিউল পর্যন্ত সমর্থন করে।মোট সম্প্রসারণ ক্ষমতা এছাড়াও সিপিইউ এর উপলব্ধ স্থানীয় I/O ঠিকানা স্থান দ্বারা সীমিত. প্রতিটি EM 223 সিপিইউর I/O ইমেজে দুটি I/O বাইট (ইনপুট) এবং দুটি I/O বাইট (আউটপুট) দখল করে থাকে। একাধিক EM 223 মডিউল যোগ করার আগে I/O ঠিকানা বরাদ্দ করার পরিকল্পনা করুন।

Q3: EM 223 সহ S7-200 সিস্টেমের জন্য কোন প্রোগ্রামিং সফটওয়্যার ব্যবহার করা হয়?

STEP 7-Micro/WIN হল S7-200 সিরিজের জন্য প্রোগ্রামিং এবং কনফিগারেশন সফটওয়্যার। EM 223 STEP 7-Micro/WIN এর সিস্টেম ব্লকে কনফিগার করা হয়, যেখানে এর ইনপুট এবং আউটপুট ঠিকানা বরাদ্দ করা হয়।সিপিইউর অন্তর্নির্মিত প্রোগ্রামিং পোর্ট একটি পিসি / পিপিআই তারের ব্যবহার করে প্রোগ্রামিং পিসির সাথে সংযুক্ত হয়S7-200 SMART ভেরিয়েন্টের জন্য, STEP 7-MicroWIN SMART হল সংশ্লিষ্ট সফটওয়্যার।

প্রশ্ন 4: 6ES7223-1BL22-0XA0 এর জন্য সর্বাধিক আউটপুট বর্তমান কী এবং এটি সরাসরি মোটর যোগাযোগকারীদের চালিত করতে পারে?

প্রতিটি আউটপুট চ্যানেল 0.5A পর্যন্ত পরিচালনা করে। ছোট মোটর কন্টাক্টর কয়েলগুলি (কিছু কিলোওয়াট পর্যন্ত নামমাত্র কন্টাক্টরগুলির জন্য) সাধারণত EM 223 এর আউটপুট নামমাত্রের মধ্যে 24VDC ¢ এ 0.1 ¢ 0.3A আঁকে।০ এর বেশি টানা বড় কন্টাক্টর কয়েল.5A, EM 223 আউটপুট এবং যোগাযোগকারী কয়েল মধ্যে 0.5A সীমা মধ্যে একটি 24VDC কয়েল সঙ্গে একটি মধ্যবর্তী রিলে প্রয়োজন হয়।

প্রশ্নঃ নতুন ডিজাইনের জন্য 6ES7223-1BL22-0XA0 এর প্রতিস্থাপন কী?

সরাসরি প্রতিস্থাপন অংশটি হল 6ES7223-1BL21-0XA0। নতুন মেশিন ডিজাইনের জন্য যা বর্তমানে S7-200 I/O নির্দিষ্ট করে,সংশ্লিষ্ট SIMATIC S7-1200 সম্প্রসারণ মডিউল সহ S7-1200 সিরিজে মাইগ্রেশন একটি সমর্থিত, সক্রিয়ভাবে একটি অনুরূপ I/O পদচিহ্ন সঙ্গে প্ল্যাটফর্ম উন্নত।
