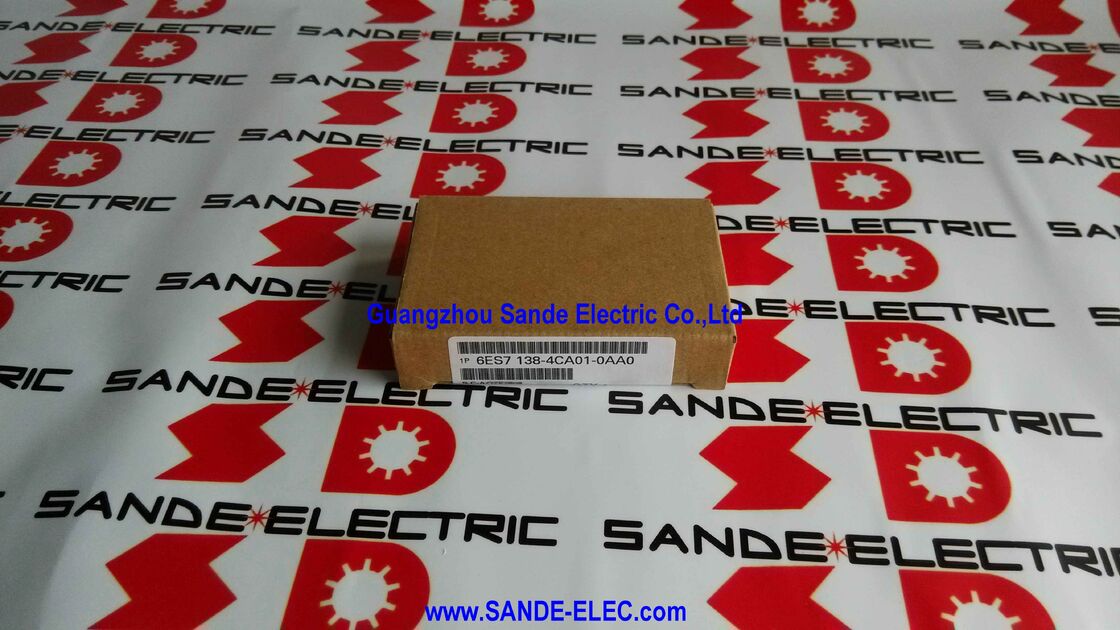

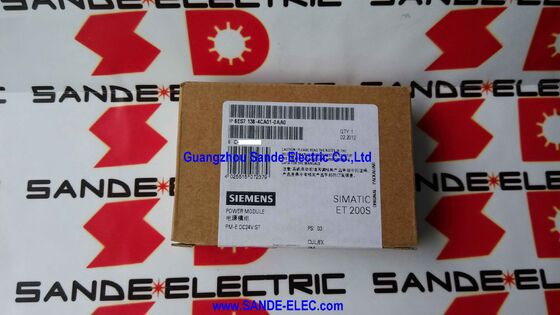

পাওয়ার মডিউল 6ES7138-4CA01-0AA0 6ES7 138-4CA01-0AA0 6ES7138-4CAO1-OAAO

সিমেন্স 6ES7138-4CA01-0AA0 | ET 200S এর জন্য SIMATIC DP PM-E ​​পাওয়ার মডিউল — 24V DC / 10A / ডায়াগনস্টিকস / 15mm

PM-E — ET 200S মডিউল গ্রুপের জন্য পাওয়ার এন্ট্রি পয়েন্ট

একটি SIMATIC ET 200S বিতরণকৃত I/O নোডে, PM-E ​​(পাওয়ার মডিউল — ইলেকট্রনিক) মডিউলগুলির জন্য পাওয়ার সাপ্লাই ডোমেন সংজ্ঞায়িত করে যা এটিকে টার্মিনাল সারির ডানদিকে অনুসরণ করে। প্রতিটি PM-E ​​একটি বাহ্যিক সরবরাহ থেকে 24V DC গ্রহণ করে এবং এটি সংলগ্ন I/O মডিউলগুলির ইলেকট্রনিক সরবরাহ রেলে বিতরণ করে। PM-E-এর ডানদিকের মডিউলগুলি সেই PM-E-এর সাপ্লাই গ্রুপ থেকে পরবর্তী PM-E ​​বা টার্মিনাল সারি সীমানা পর্যন্ত তাদের অপারেটিং শক্তি আঁকে।

6ES7138-4CA01-0AA0 সম্ভাব্য বিচ্ছেদ প্রদান করে — লোড ভোল্টেজ (বাহ্যিক সরবরাহ থেকে 24V DC) এবং PROFIBUS DP ব্যাকপ্লেন বাসের মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা। এই বিচ্ছেদ ফিল্ড সাপ্লাই ব্যাঘাতকে ব্যাকপ্লেন কমিউনিকেশন বাসে পৌঁছাতে বাধা দেয় এবং যখন একটি ET 200S নোডে একাধিক PM-E ​​মডিউল ব্যবহার করা হয় তখন সাপ্লাই গ্রুপগুলি একে অপরের থেকে বিচ্ছিন্ন করে।

অনুপস্থিত লোড ভোল্টেজের জন্য ডায়াগনস্টিকস তৈরি করা হয়েছে। PM-E-তে 24V DC সরবরাহ ব্যর্থ হলে বা স্পেসিফিকেশনের বাইরে চলে গেলে, মডিউলটি PROFIBUS DP মাস্টারকে একটি ডায়াগনস্টিক বার্তা পাঠায় — কন্ট্রোলার বাহ্যিক পর্যবেক্ষণ ওয়্যারিংয়ের প্রয়োজন ছাড়াই স্বয়ংক্রিয়ভাবে ত্রুটির বিজ্ঞপ্তি গ্রহণ করে।

কী স্পেসিফিকেশন

বাহ্যিক শর্ট-সার্কিট সুরক্ষা — প্রয়োজনীয় নকশা পদক্ষেপ

6ES7138-4CA01-0AA0-এর লোড ভোল্টেজের দিকে কোনও অভ্যন্তরীণ শর্ট-সার্কিট সুরক্ষা নেই। একটি বহিরাগত প্রতিরক্ষামূলক ডিভাইস অবশ্যই আপস্ট্রিম ইনস্টল করা উচিত — ট্রিপিং বৈশিষ্ট্যযুক্ত একটি সার্কিট ব্রেকার সি নির্দিষ্ট করা আছে। এটি একটি ডিজাইনের প্রয়োজনীয়তা, একটি বিকল্প নয়। বাহ্যিক ব্রেকার ছাড়া, ফিল্ড ওয়্যারিংয়ে একটি শর্ট সার্কিট বা একটি সংযুক্ত মডিউলের PM-E ​​থেকে কোনও বর্তমান-সীমাবদ্ধ সুরক্ষা নেই। সংযুক্ত লোডের জন্য বাহ্যিক ব্রেকারের আকার দিন, শুধুমাত্র 10A মডিউল সর্বাধিক নয়।

FAQ

প্রশ্ন 1: ET 200S নামকরণ কনভেনশনে "PM-E" বলতে কী বোঝায়?

PM-E মানে পাওয়ার মডিউল ইলেকট্রনিক। এটি এমন একটি মডিউল যা সংলগ্ন ET 200S I/O মডিউলগুলির একটি গ্রুপে ইলেকট্রনিক সরবরাহ ভোল্টেজ সরবরাহ করে। PM-D (পাওয়ার মডিউল ডিসক্রিট) থেকে ভিন্ন, যা বিচ্ছিন্ন আউটপুট লোডের জন্য কারেন্ট সরবরাহ করে, PM-E ​​I/O মডিউলের ইলেকট্রনিক সার্কিটগুলিকে শক্তি দেয়। একটি নোডে একাধিক PM-E ​​মডিউল ইলেকট্রনিক সরবরাহকে স্বাধীনভাবে চালিত গ্রুপে ভাগ করে।

প্রশ্ন 2: বৈশিষ্ট্যযুক্ত সি সহ একটি বহিরাগত সার্কিট ব্রেকার কেন প্রয়োজন?

6ES7138-4CA01-0AA0 কোনো অভ্যন্তরীণ শর্ট-সার্কিট সুরক্ষা প্রদান করে না। আপস্ট্রিম ব্রেকার ব্যতীত, ফিল্ড ওয়্যারিংয়ে একটি শর্ট সার্কিট বা একটি ছোট মডিউল সরবরাহ থেকে সীমাহীন কারেন্ট আঁকতে পারে, যা PM-E ​​এবং সংযুক্ত মডিউলগুলির ক্ষতি করে। ট্রিপিং বৈশিষ্ট্য C নির্দিষ্ট করা হয়েছে কারণ PM-E ​​এবং I/O মডিউলগুলি পাওয়ার-অন-এ ক্যাপাসিটিভ ইনরাশ কারেন্ট উপস্থাপন করে — C বক্ররেখার উচ্চতর ইনরাশ সহনশীলতা স্বাভাবিক স্টার্ট-আপের সময় উপদ্রব ট্রিপিং প্রতিরোধ করে এবং এখনও সত্য ফল্ট স্রোত থেকে রক্ষা করে।

প্রশ্ন 3: অনুপস্থিত লোড ভোল্টেজ ডায়াগনস্টিক অনুশীলনে কী করে?

যদি PM-E-তে 24V DC ইনপুট সনাক্তকরণ থ্রেশহোল্ডের নীচে পড়ে, মডিউলটি একটি ডায়াগনস্টিক বার্তা তৈরি করে যা PROFIBUS DP মাস্টার একটি মডিউল ত্রুটি হিসাবে পড়ে। মাস্টারের পিএলসি প্রোগ্রাম ত্রুটিটি গ্রহণ করে, যা নিয়ন্ত্রণ ব্যবস্থাকে ET 200S সরবরাহ ভোল্টেজের ক্ষতির প্রতিক্রিয়া জানাতে দেয় — প্রভাবিত I/O কে ভালোভাবে বন্ধ করা বা একটি অ্যালার্ম তৈরি করা। ব্যাখ্যা ছাড়াই I/O ফাংশন হারানোর চেয়ে এটি উল্লেখযোগ্যভাবে আরও তথ্যপূর্ণ।

প্রশ্ন 4: একটি 6ES7138-4CA01-0AA0 কয়টি I/O মডিউল সরবরাহ করে?

PM-E তার পাওয়ার সাপ্লাই গ্রুপে সমস্ত ET 200S I/O মডিউল সরবরাহ করে — PM-E ​​এর অবস্থান থেকে পরবর্তী PM-E ​​বা টার্মিনাল সারির শেষ পর্যন্ত, যেটি প্রথমে আসে। মডিউলের সংখ্যা গ্রুপের প্রতিটি মডিউলের বর্তমান ড্রয়ের উপর নির্ভর করে। গ্রুপের সমস্ত মডিউলের জন্য মোট কারেন্ট 60 ডিগ্রি সেলসিয়াসে 10A এর বেশি হওয়া উচিত নয়। গ্রুপের সমস্ত মডিউলের মোট ইলেকট্রনিক বর্তমান ড্র গণনা করুন এবং যাচাই করুন যে এটি এই সীমার মধ্যে থাকে।

প্রশ্ন 5: 6ES7138-4CA01-0AA0 বন্ধ করা হয়েছে। বর্তমান সিমেন্স প্রতিস্থাপন কি?

ET 200S সিস্টেম নিজেই ET 200SP প্ল্যাটফর্মের দ্বারা বাতিল করা হয়েছে। বিদ্যমান ET 200S ইনস্টলেশনের জন্য PM-E ​​মডিউল প্রতিস্থাপনের প্রয়োজন, Siemens Industry Mall-এর মাধ্যমে Siemens-এর বর্তমান যন্ত্রাংশের উপলব্ধতা পরীক্ষা করুন। নতুন ইনস্টলেশনের জন্য, ET 200SP এর নিজস্ব পাওয়ার মডিউল ভেরিয়েন্ট বর্তমান প্ল্যাটফর্ম। নির্দিষ্ট করার আগে সিমেন্সের নিজস্ব সাপ্লাই চেইনের সাথে বর্তমান প্রাপ্যতা এবং কোনো বন্ধ থাকা অবস্থা নিশ্চিত করুন।
