সিমেন্স 6ES7134-4NB51-0AB0 | SIMATIC ET 200S 2AI RTD হাই ফিচার মডিউল — 15-বিট / ±0.1% / 2/3/4-ওয়্যার / লাইন ক্ষতিপূরণ

উচ্চ-বিশিষ্ট RTD ইনপুট — বিল্ট-ইন লিড ক্ষতিপূরণ সহ 15-বিট রেজোলিউশন

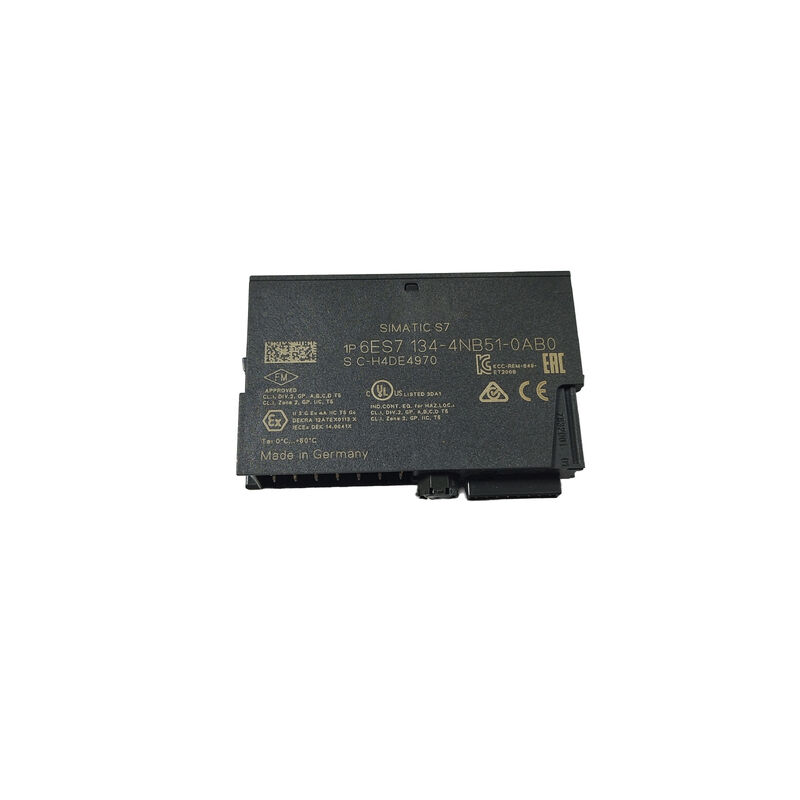

6ES7134-4NB51-0AB0 হল Siemens SIMATIC ET 200S বিতরণকৃত I/O-এর জন্য 2AI RTD হাই ফিচার অ্যানালগ ইনপুট মডিউল। দুটি ইনপুট চ্যানেল প্রতিটি একটি রেজিস্ট্যান্স টেম্পারেচার ডিটেক্টর (RTD) গ্রহণ করে — একটি Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, বা Cu10 সেন্সর — এবং 15-বিট প্লাস সাইন রেজোলিউশনে PROFIBUS DP মাস্টারের কাছে তাপমাত্রা পরিমাপ ফেরত দেয়। ±0.1% নির্ভুলতায়, এটি ET 200S অ্যানালগ মডিউল পরিসরের সবচেয়ে সুনির্দিষ্ট তাপমাত্রা ইনপুট বিকল্পগুলির মধ্যে একটি।

"উচ্চ বৈশিষ্ট্য" (HF) উপাধি একটি অর্থপূর্ণ পার্থক্য। ET 200S পরিবারের স্ট্যান্ডার্ড-ফিচার RTD মডিউলগুলি কম রেজোলিউশন এবং কম সুনির্দিষ্ট পরিমাপ প্রদান করে। HF মডিউল উচ্চতর রেজোলিউশন যোগ করে (15-বিট বনাম 13-বিট স্ট্যান্ডার্ড মডিউলগুলিতে) এবং অভ্যন্তরীণ লাইন প্রতিরোধের ক্ষতিপূরণ - বৈশিষ্ট্য যা এটিকে ক্ষেত্রের অ্যাপ্লিকেশনগুলিতে সবচেয়ে বেশি পার্থক্য করে।

অভ্যন্তরীণ লাইন প্রতিরোধের ক্ষতিপূরণমডিউলের সাথে RTD সেন্সর সংযোগকারী তারের প্রতিরোধের কারণে তাপমাত্রা পরিমাপের ত্রুটি দূর করে। 2-ওয়্যার RTD ইন্সটলেশনে, ক্যাবল রেজিস্ট্যান্স সরাসরি সেন্সর রেজিস্ট্যান্সে যোগ করে এবং তাপমাত্রা থেকে আলাদা করা যায় না — একটি 20-ওহম ক্যাবল 20-ওহম (Pt100 এ প্রায় 50°C) তাপমাত্রা অফসেটের মতো দেখায়। HF মডিউলের অভ্যন্তরীণ ক্ষতিপূরণ সার্কিট পরিমাপ করে এবং বাহ্যিক সংশোধনের প্রয়োজন ছাড়াই এই তারের প্রতিরোধের ত্রুটিকে বিয়োগ করে, 2-তারের ইনস্টলেশনগুলিকে দূরত্বের জন্য যুক্তিসঙ্গত নির্ভুলতায় ব্যবহারিক করে তোলে যেখানে 2-তারের তারের অর্থনৈতিক পছন্দ।

3-ওয়্যার এবং 4-ওয়্যার ইনস্টলেশনগুলি ঐতিহ্যগত কেলভিন সেন্সিং বা সেতু কৌশলগুলি ব্যবহার করে সেন্সরে তারের প্রতিরোধের ত্রুটি দূর করে, তবে সেন্সর প্রতি আরও কন্ডাক্টর প্রয়োজন। মডিউলটি তিনটি ওয়্যারিং কনফিগারেশনকে সমর্থন করে, প্রতি সেন্সর অবস্থানে সেন্সর ওয়্যারিং কৌশলে সিস্টেম ডিজাইনারকে নমনীয়তা দেয়।

কী স্পেসিফিকেশন

6ES7134-4NB51 বনাম 6ES7134-4NB01 — RTD বনাম থার্মোকল

উভয়ই "NB" উপসর্গ এবং উচ্চ বৈশিষ্ট্য উপাধি বহন করে, কিন্তু বিভিন্ন সেন্সর প্রকার পরিমাপ করে:

এই দুটি মডিউল বিনিময়যোগ্য নয় - উভয়ই একই ET 200S টার্মিনাল মডিউল গ্রহণ করে, কিন্তু ইলেকট্রনিক্স এবং পরিমাপ কৌশল সম্পূর্ণ আলাদা। নির্দিষ্ট করার আগে ইনস্টলেশনে সেন্সর প্রকার নিশ্চিত করুন।

FAQ

প্রশ্ন 1: কোন RTD সেন্সর 6ES7134-4NB51-0AB0 এর সাথে সামঞ্জস্যপূর্ণ?

মডিউল স্ট্যান্ডার্ড শিল্প প্লাটিনাম এবং নিকেল RTD প্রকারগুলি গ্রহণ করে: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, এবং Cu10 (DIN/IEC স্ট্যান্ডার্ড কার্ভ)। STEP 7 বা TIA পোর্টাল হার্ডওয়্যার কনফিগারেশনের সময় ET 200S মডিউল প্যারামিটারে প্রতি চ্যানেলে সেন্সর টাইপ কনফিগার করা হয়। কনফিগার করার আগে অ্যাপ্লিকেশনে ইনস্টল করা সেন্সর প্রকার নিশ্চিত করুন।

প্রশ্ন 2: 6ES7134-4NB51-0AB0 এর জন্য কোন টার্মিনাল মডিউল প্রয়োজন?

মডিউলটির জন্য একটি ET 200S টার্মিনাল মডিউল প্রয়োজন — হয় TM-E15S24-AT (স্ক্রু-টাইপ টার্মিনাল, 6ES7193-4CL20-0AA0) অথবা TM-E15C24-AT (স্প্রিং-ক্লিপ টার্মিনাল, 6ES7193-4CL30-0AA0)। টার্মিনাল মডিউল ফিল্ড ওয়্যারিং টার্মিনাল প্রদান করে এবং শারীরিকভাবে ET 200S রেলের সাথে সংযোগ করে। টার্মিনাল মডিউল আলাদাভাবে অর্ডার করতে হবে।

প্রশ্ন 3: অভ্যন্তরীণ লাইন প্রতিরোধের ক্ষতিপূরণ কীভাবে কাজ করে এবং কখন এটি গুরুত্বপূর্ণ?

একটি 2-তারের RTD সার্কিটে, মডিউলের সাথে সেন্সরকে সংযোগকারী তারটি পরিমাপ কারেন্ট বহন করে এবং একটি প্রতিরোধের পরিচয় দেয় যা তাপমাত্রা অফসেট ত্রুটি হিসাবে সেন্সর রিডিংকে যুক্ত করে। অভ্যন্তরীণ ক্ষতিপূরণ ফলাফল থেকে এই তারের প্রতিরোধের বিয়োগ করার জন্য একটি পরিচিত রেফারেন্স পরিমাপের উপর ভিত্তি করে একটি সংশোধন প্রয়োগ করে। দীর্ঘ 2-তারের তারের জন্য এটি সবচেয়ে গুরুত্বপূর্ণ — Pt100 এ, প্রতি 1Ω তারের প্রতিরোধের ক্ষতিপূরণ ছাড়াই প্রায় 2.5°C পরিমাপ ত্রুটির পরিচয় দেয়। এইচএফ মডিউলটি 3-ওয়্যার বা 4-তারের তারের প্রয়োজন ছাড়াই এই ত্রুটিটি হ্রাস করে।

Q4: 6ES7134-4NB51-0AB0 বন্ধ হয়ে গেছে। একটি বর্তমান সিমেন্স প্রতিস্থাপন আছে?

ET 200S সিস্টেমটি ET 200SP প্ল্যাটফর্ম দ্বারা বাতিল করা হয়েছে। ET 200SP সামঞ্জস্যপূর্ণ পরিমাপ ক্ষমতা সহ সমতুল্য RTD ইনপুট মডিউল অফার করে। বিদ্যমান ET 200S ইনস্টলেশনের জন্য, ET 200S আফটার মার্কেটের মাধ্যমে 6ES7134-4NB51-0AB0 উৎস করুন। নতুন সিস্টেম ডিজাইনের জন্য, ET 200SP সমতুল্য ব্যবহার করুন। সিমেন্স ইন্ডাস্ট্রি মলের সাথে সঠিক প্রতিস্থাপনের ধরণ নিশ্চিত করুন।

Q5: SF LED 6ES7134-4NB51-0AB0 এ আলোকিত। এটা কি নির্দেশ করে?

এসএফ (গ্রুপ ফল্ট) এলইডি একটি মডিউল-স্তরের ত্রুটি নির্দেশ করে — সাধারণত একটি সীমার বাইরের সেন্সর সংকেত (ওপেন সার্কিট, শর্ট সার্কিট, বা কনফিগার করা সীমার বাইরে সেন্সর রিডিং), বা একটি মডিউল হার্ডওয়্যার ত্রুটি। নির্দিষ্ট ফল্ট কোড শনাক্ত করতে STEP 7 বা TIA পোর্টালের মাধ্যমে ডায়াগনস্টিক ডেটা পড়ুন। ওপেন-সার্কিট RTD (সেন্সর তারের বিরতি) হল SF LED সক্রিয়করণের সবচেয়ে সাধারণ কারণ; বিরতির প্রকারের উপর নির্ভর করে এটি একটি আপস্কেল বা ডাউনস্কেল রিডিং হিসাবে উপস্থাপন করে।
