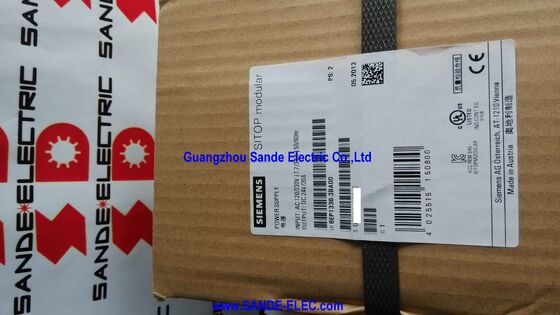

সিটপ মডুলার 20 স্থিতিশীল পাওয়ার সাপ্লাই 6EP1336-3BA00 6EP1 336-3BA00 6EP1336-3BAOO

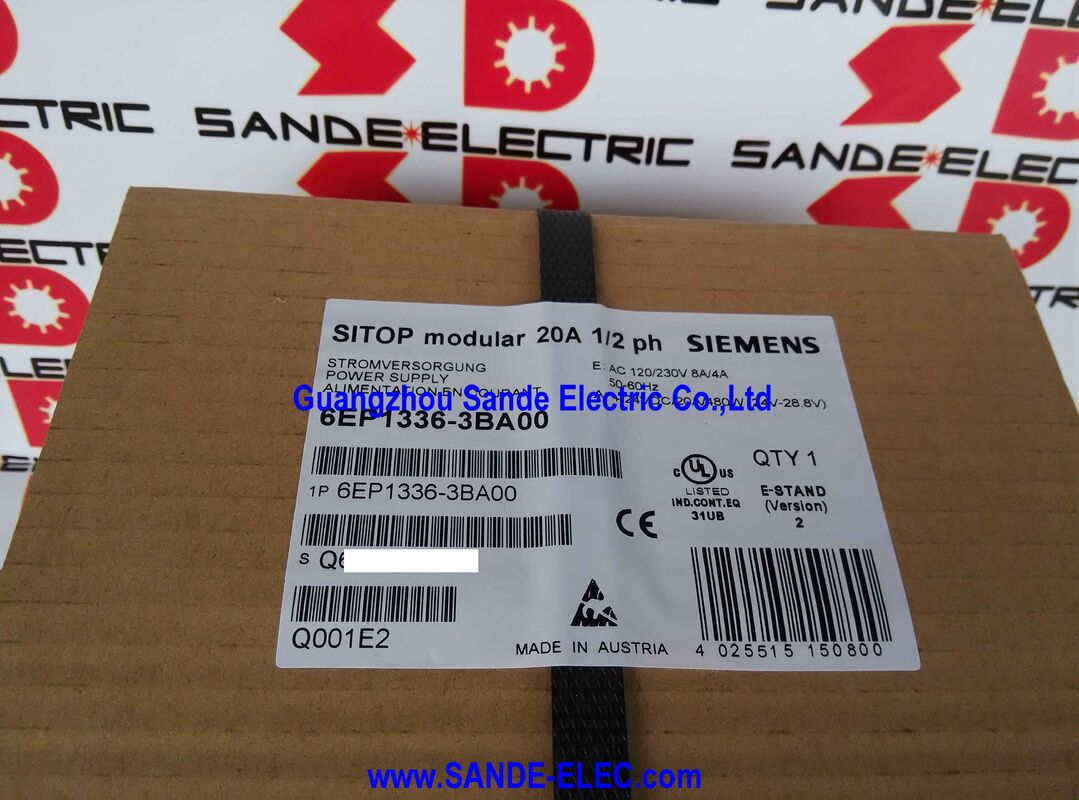

সিমেন্স 6EP1336-3BA00∙ SITOP মডুলার 24V DC / 20A / 480W পাওয়ার সাপ্লাই ∙ PSU8200 / ওয়াইড রেঞ্জ এসি ইনপুট / পাওয়ার বুস্ট / DIN রেল

SITOP মডুলার ∙ চাহিদাপূর্ণ প্যানেল নির্মাণের জন্য 20A ওয়ার্কহর্স

6EP1336-3BA00 হল সিমেন্সের 20A SITOP মডুলার পাওয়ার সাপ্লাই, যা জটিল মেশিন এবং সিস্টেমগুলিতে নির্ভরযোগ্য 24V DC সরবরাহের জন্য শিল্পের বেঞ্চমার্ক।৪৮০ ওয়াট ক্রমাগত আউটপুট দিয়ে ৮৫ ০২৭৫ ভি এসি ওয়াইড রেঞ্জ ইনপুট, এই ইউনিট জাম্পার বা সুইচ পরিবর্তন ছাড়া বিশ্বব্যাপী কার্যত কোন একক ফেজ নেটওয়ার্ক সরবরাহ গ্রহণ করে।6EP1336-3BA00 সঠিকভাবে শক্তি আপ.

পাওয়ার বুস্ট ফাংশন হল সেই বৈশিষ্ট্য যা SITOP মডুলারকে মৌলিক শিল্প বিদ্যুৎ সরবরাহ থেকে পৃথক করে। যখন 24 ভি ডিসি শাখাকে রক্ষা করার জন্য একটি সার্কিট ব্রেকারকে ট্রিপ করতে হবে,ডিসি পাওয়ার সাপ্লাই ব্রেকারের নামমাত্র বর্তমানের 3 ¢ 10 গুণ চাপ দিতে হবে একটি সেকেন্ডের একটি ভগ্নাংশের জন্য ব্রেকারকে চৌম্বকীয় (অনুক্ষণিক) ট্রিপ অঞ্চলে চালিত করতে হবে. 6EP1336-3BA00 25ms এর জন্য 60A পর্যন্ত সরবরাহ করে ¢ তার 20A নামমাত্র আউটপুটের তিনগুণ ¢ বিশেষভাবে এই ব্রেকারগুলি নির্ভরযোগ্যভাবে চালু করতে। পর্যাপ্ত বুস্ট বর্তমান ছাড়া,একটি ত্রুটিযুক্ত শাখা অবিচ্ছিন্ন বর্তমান আঁকে, ব্রেকারটি ট্রিপ করতে ব্যর্থ হয়, এবং ক্ষতি বা আগুন হতে পারে।

শর্ট সার্কিট আচরণ দুটি মোড মধ্যে নির্বাচনযোগ্য। ধ্রুবক বর্তমান মোডে,সরবরাহের বর্তমান তার নামমাত্র মান এবং আউটপুট ভোল্টেজ ড্রপ সীমাবদ্ধ করে ️ এমন সিস্টেমগুলির জন্য দরকারী যেখানে লোডটি ত্রুটির সময়ও কিছু শক্তি গ্রহণ করতে হবে. লকিং বন্ধ মোডে, সরবরাহ শর্ট সার্কিটে বন্ধ হয়ে যায় এবং ম্যানুয়াল রিসেট প্রয়োজন ¢ নিয়ন্ত্রিত ত্রুটি প্রতিক্রিয়া জন্য দরকারী যেখানে সিস্টেম বন্ধ এবং অপারেটরকে সতর্ক করতে হবে।

মূল বৈশিষ্ট্যাবলী

প্রতিস্থাপন দ্রষ্টব্য 6EP1336-3BA10

6EP1336-3BA10 হল সিমেন্সের 6EP1336-3BA00 এর প্রত্যক্ষ প্রতিস্থাপন। স্পেসিফিকেশনগুলি বৈদ্যুতিকভাবে অভিন্নঃ একই 85 ′′ 275V এসি ইনপুট, একই 24V ডিসি / 20A / 480W আউটপুট,একই পাওয়ার বুস্ট এবং LED ফাংশন. শারীরিক পার্থক্য হ'ল হাউজিং প্রস্থ ₹ 90 মিমি 3BA10 বনাম 160 মিমি 3BA00 এর জন্য। 3BA10 কম ডিআইএন রেল স্পেস দখল করে। পুনরায় ইনস্টল করার সময় প্যানেল কাটআউট এবং ডিআইএন রেল স্পেস নিশ্চিত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: পাওয়ার বুস্ট ফাংশন কি এবং কেন এটি গুরুত্বপূর্ণ?

পাওয়ার বুস্ট 25 এমএস ¢ রেটযুক্ত 20 এ এর তিনগুণের জন্য 60 এ পর্যন্ত সরবরাহ করে। এই শীর্ষ স্রোতটি 24 ভি ডিসি বিতরণে চৌম্বকীয় সার্কিট ব্রেকারগুলি ট্রিগার করার জন্য অপরিহার্য।একটি স্ট্যান্ডার্ড ব্রেকার এর চৌম্বকীয় ট্রিপ তার নামমাত্র বর্তমানের 5 ¢ 10 গুণ প্রয়োজন তাত্ক্ষণিকভাবে ট্রিপ. পর্যাপ্ত বুস্ট বর্তমান ছাড়া, একটি ত্রুটিযুক্ত শাখা তার ব্রেকারটি ট্রিপ করতে পারে না, ত্রুটিটি অব্যাহত রেখে। 6EP1336-3BA00 এর পাওয়ার বুস্ট নির্ভরযোগ্য,ডাউনস্ট্রিম সুরক্ষা ডিভাইসগুলির দ্রুত পরিষ্কার.

প্রশ্ন 2: ধ্রুবক বর্তমান এবং লকিং বন্ধের শর্ট সার্কিট আচরণের মধ্যে পার্থক্য কী?

ধ্রুবক বর্তমান মোডে, সরবরাহটি তার আউটপুট বর্তমানকে প্রায় নামমাত্র মানের মধ্যে সীমাবদ্ধ করে যখন আউটপুটটি শর্ট সার্কিটে থাকে, আউটপুট ভোল্টেজ ভেঙে যায়, সরবরাহ চালু থাকে,এবং লোড একটি সুরক্ষিত বর্তমান পায়. যখন শর্ট অপসারণ করা হয়, সরবরাহ স্বয়ংক্রিয়ভাবে পুনরুদ্ধার.সরবরাহ সম্পূর্ণরূপে তার আউটপুট সংযোগ বিচ্ছিন্ন এবং বন্ধ locks এটি একটি ম্যানুয়াল রিসেট প্রয়োজন (সাধারণত এসি ইনপুট চক্র) পুনরায় চালু করতে. একটি ত্রুটি সিস্টেম বন্ধ এবং অপারেটর প্রতিক্রিয়া ট্রিগার করতে হবে যেখানে লকিং বন্ধ নির্বাচন করুন.

প্রশ্ন ৩ঃ আউটপুট ভোল্টেজ নিয়মিত ∙ ২৪ ভি ডিসির উপরে সামঞ্জস্য করার উদ্দেশ্য কী?

আউটপুটটি 24V থেকে 28.8V DC পর্যন্ত সামঞ্জস্যযোগ্য। উচ্চতর আউটপুট ভোল্টেজ পাওয়ার সাপ্লাই এবং দূরবর্তী 24V লোডের মধ্যে দীর্ঘ ক্যাবল রানগুলিতে ভোল্টেজ ড্রপকে ক্ষতিপূরণ দেয়।যদি সরবরাহ একটি বড় প্যানেল বা মেশিনের এক প্রান্তে এবং লোড অন্য প্রান্তে হয়ক্যাবলের প্রতিরোধের ফলে লোডের সময় টার্মিনাল ভোল্টেজ কমে যায়। সরবরাহের আউটপুট 25V বা 26V এ সেট করা ক্যাবলের ড্রপ সত্ত্বেও লোডের টার্মিনালগুলিতে 24V সরবরাহ করে।সামঞ্জস্য করার আগে সবচেয়ে দূরবর্তী সমালোচনামূলক লোড এ টার্মিনাল ভোল্টেজ পরিমাপ.

প্রশ্ন ৪ঃ একাধিক 6EP1336-3BA00 ইউনিটকে সমান্তরালভাবে ক্রমবর্ধমান বর্তমানের জন্য সংযুক্ত করা যেতে পারে?

হ্যাঁ। SITOP মডুলার পরিসীমা ঐচ্ছিক সমান্তরাল লোড বিতরণ সঙ্গে সমান্তরাল অপারেশন সমর্থন করে। আউটপুট ভোল্টেজ উভয় ইউনিট উপর একই সেট করা হয়, এবং উভয় ভাগ 24V ডিসি বাস সরবরাহ।সম্পূর্ণ স্বয়ংক্রিয়ভাবে লোড ভাগ করার জন্য, সিমেন্সের রিডান্ডান্সি মডিউলগুলি (যেমন, SITOP রিডান্ডান্সি মডিউল) সত্যিকারের N + 1 রিডান্ডান্সি অপারেশনের জন্য সমান্তরাল কনফিগারেশনে যুক্ত করা হয়।

প্রশ্ন ৫: 6EP1336-3BA00 এর উৎস কোথায় পাওয়া যায়?

প্রতিষ্ঠিত SITOP PSU aftermarket এর মাধ্যমে ¢ সিমেন্স-অনুমোদিত পরিবেশক (যেখানে স্টক রয়েছে), বিশেষায়িত শিল্প বিদ্যুৎ সরবরাহকারী বিক্রেতা এবং পরীক্ষিত অতিরিক্ত সরবরাহকারী।6EP1336-3BA10 একটি সংকীর্ণ হাউজে একই বৈদ্যুতিক পারফরম্যান্স সহ সরাসরি প্রতিস্থাপনএকটি বিদ্যমান 3BA00 ইনস্টলেশনের প্রতিস্থাপন হিসাবে 3BA10 নির্দিষ্ট করার আগে প্যানেলের স্থান নিশ্চিত করুন।
