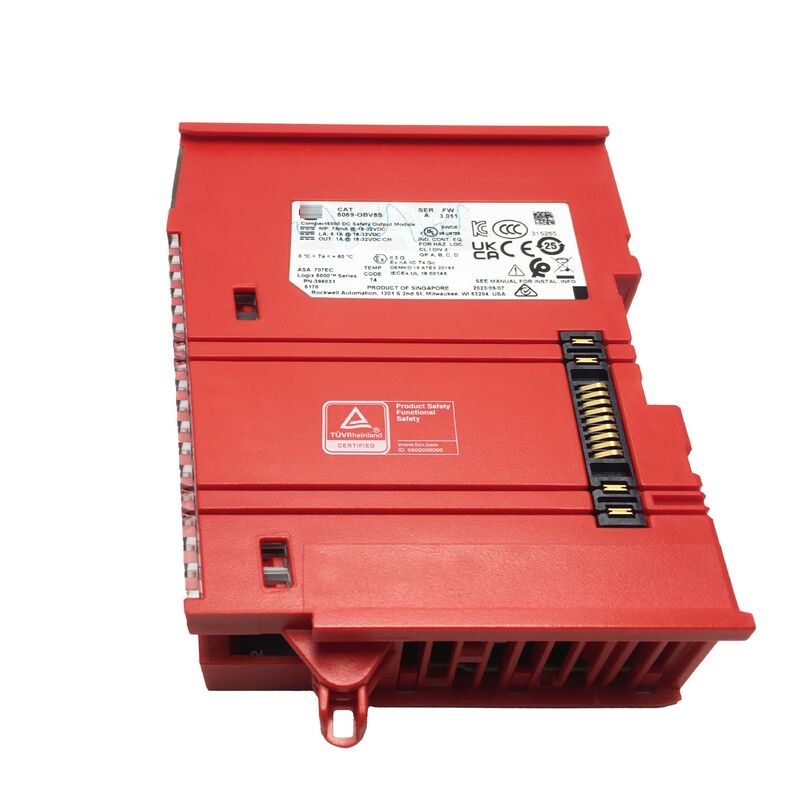

5069-OBV8S AB সেফটি আউটপুট মডিউল 5069OBV8S জেনুইন নিউ
অ্যালেন-ব্র্যাডলি 5069-OBV8S | কম্প্যাক্ট 5000 8-চ্যানেল 24VDC কনফিগারেবল সেফটি আউটপুট মডিউল
ক্যাটালগ নম্বর: 5069-OBV8S
প্রস্তুতকারক: রকওয়েল অটোমেশন / অ্যালেন-ব্র্যাডলি
প্রোডাক্ট ফ্যামিলি: কম্প্যাক্ট 5000 I/O
মডিউল টাইপ: কনফিগারেবল সেফটি ডিজিটাল আউটপুট (সোর্সিং বা বাইপোলার)
চ্যানেল: 8
আউটপুট ভোল্টেজ: 24V DC (17.5-32V DC রেঞ্জ)
সেফটি রেটিং: SIL CL3 / PLe / ক্যাটাগরি 4
ওভারভিউ
5069-OBV8S হল অ্যালেন-ব্র্যাডলির কম্প্যাক্ট 5000 I/O ফ্যামিলির একটি 8-চ্যানেল কনফিগারেবল সেফটি ডিজিটাল আউটপুট মডিউল। এটি 24V DC সোর্সিং আউটপুট সরবরাহ করে যা সেফটি ইন্টিগ্রিটি লেভেল CL3, পারফরম্যান্স লেভেল e (PLe), এবং ক্যাটাগরি 4 — ইন্ডাস্ট্রিয়াল অটোমেশনের জন্য সর্বোচ্চ স্তরের ফাংশনাল সেফটি রেটিং — দ্বারা প্রত্যয়িত।
এই মডিউলটি এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে মেশিন গার্ডিং, সেফটি ইন্টারলক আউটপুট এবং নিয়ন্ত্রিত স্টপ ফাংশনগুলির জন্য সমন্বিত ফল্ট ডিটেকশন সহ প্রত্যয়িত সেফটি-রেটেড আউটপুট প্রয়োজন।
মডিউলটি কম্প্যাক্টলগিক্স 5380, কম্প্যাক্ট গার্ডলগিক্স 5380, বা কম্প্যাক্টলগিক্স 5480 সিস্টেমে লোকাল I/O হিসাবে কাজ করে এবং কম্প্যাক্টলগিক্স 5380, কম্প্যাক্ট গার্ডলগিক্স 5380, কম্প্যাক্টলগিক্স 5480, কন্ট্রোললগিক্স 5580, এবং গার্ডলগিক্স 5580 কন্ট্রোলারের জন্য EtherNet/IP এর মাধ্যমে ডিস্ট্রিবিউটেড I/O হিসাবে কাজ করে।
কনফিগারেবল আউটপুট টাইপ — সোর্সিং বা বাইপোলার — বিভিন্ন অ্যাপ্লিকেশনের জন্য বিভিন্ন মডিউল ভ্যারিয়েন্টের প্রয়োজন ছাড়াই ফিল্ড ডিভাইস ওয়্যারিংয়ের প্রয়োজনীয়তাগুলির একটি পরিসীমা পূরণ করে।
প্রতি চ্যানেলে 1 অ্যাম্পিয়ার হারে, মডিউলটি মেশিন সেফটি অ্যাপ্লিকেশনগুলিতে সাধারণ লোডগুলি চালায়: সেফটি রিলে কয়েল, লাইট কার্টেন এনাবল সার্কিট, ভালভ সোলেনয়েড এবং মোটর এনাবল সিগন্যাল। একটি একক স্লিম মডিউলে আটটি স্বাধীন চ্যানেল প্যানেল এবং চ্যাসিস স্পেস সংরক্ষণ করার সময় যথেষ্ট আউটপুট ক্ষমতা সরবরাহ করে।
মূল স্পেসিফিকেশন
| প্যারামিটার |
মান |
| ক্যাটালগ নম্বর |
5069-OBV8S |
| প্রস্তুতকারক |
রকওয়েল অটোমেশন / অ্যালেন-ব্র্যাডলি |
| আউটপুট চ্যানেল |
8 |
| আউটপুট ভোল্টেজ রেঞ্জ |
17.5 - 32V DC (নমিনাল 24V DC) |
| আউটপুট কারেন্ট |
প্রতি চ্যানেলে 1 A |
| আউটপুট টাইপ |
সোর্সিং বা বাইপোলার (কনফিগারেবল) |
| সেফটি রেটিং |
SIL CL3 / PLe / ক্যাটাগরি 4 |
| সেফটি রিঅ্যাকশন টাইম |
4.5 ms |
| মিনিমাম আউটপুট পালস উইডথ |
400 µs |
| পাওয়ার কনসাম্পশন |
6.5 W |
| মাউন্টিং |
ডিন রেল |
| অপারেটিং টেম্প। (হরিজন্টাল) |
0 - 60°C (32 - 140°F) |
| অপারেটিং টেম্প। (ভার্টিকাল) |
0 - 50°C (32 - 122°F) |
| মাত্রা |
144.57 মিমি L × 22 মিমি W × 105.42 মিমি H |
| ওজন |
প্রায় 175 গ্রাম |
| সামঞ্জস্যপূর্ণ কন্ট্রোলার |
কম্প্যাক্ট গার্ডলগিক্স 5380, গার্ডলগিক্স 5580, কম্প্যাক্টলগিক্স 5380 / 5480, কন্ট্রোললগিক্স 5580 |
SIL CL3 / PLe / ক্যাটাগরি 4 — সেফটি রেটিংগুলির অর্থ কী
সেফটি ইন্টিগ্রিটি লেভেল 3 (SIL 3) হল IEC 62061-এ মেশিনারি সেফটির জন্য সংজ্ঞায়িত সর্বোচ্চ সেফটি রেটিং। এটি প্রতি ঘন্টায় বিপজ্জনক ব্যর্থতার সম্ভাবনার সাথে 10⁻⁸ থেকে 10⁻⁷ এর মধ্যে সামঞ্জস্যপূর্ণ। সহজ ভাষায়, এটি সেই স্তরের প্রয়োজন যা গুরুতর সম্ভাব্য ক্ষতির মুখে নির্ভরযোগ্যভাবে কাজ করতে হবে এমন সেফটি ফাংশনগুলির জন্য প্রয়োজন।
পারফরম্যান্স লেভেল e (PLe) এবং ক্যাটাগরি 4 হল ISO 13849-1 থেকে সমতুল্য পদবি।
ক্যাটাগরি 4-এর জন্য প্রয়োজন যে একটি একক ত্রুটি সেফটি ফাংশনের ক্ষতি না করে এবং পরবর্তী সেফটি ডিমান্ড তৈরি হওয়ার আগে — বা অন্তত পরবর্তী স্বাভাবিক মেশিন চক্রের আগে — ত্রুটি সনাক্ত করা হয়।
5069-OBV8S তার ডুয়াল-চ্যানেল আউটপুট আর্কিটেকচার এবং ব্যাপক বিল্ট-ইন ডায়াগনস্টিকসের মাধ্যমে এই রেটিংগুলি অর্জন করে।
মডিউলটি ক্রমাগত ফিল্ড পাওয়ার লস, নো-লোড কন্ডিশন, শর্ট সার্কিট, ওভারলোড এবং ওভারটেম্পারেচারের জন্য তার আউটপুটগুলি পর্যবেক্ষণ করে। রিভার্স ভোল্টেজ প্রোটেকশন এবং ওভারভোল্টেজ প্রোটেকশন হার্ডওয়্যারে তৈরি করা হয়েছে। এই ডায়াগনস্টিকসগুলি সেফটি প্রোগ্রামের উপর নির্ভর না করে কাজ করে, সফ্টওয়্যার লজিকের নীচে একটি হার্ডওয়্যার-স্তরের সেফটি নেট সরবরাহ করে।
কনফিগারেবল আউটপুট টাইপ — সোর্সিং বা বাইপোলার
মডিউলের পুরো নামের "কনফিগারেবল" পদবিটি তার নির্বাচনযোগ্য আউটপুট ইলেকট্রিক্যাল টাইপকে বোঝায়। সোর্সিং আউটপুটগুলি মডিউল থেকে লোডে কারেন্ট সরবরাহ করে — মডিউলের আউটপুট টার্মিনাল পজিটিভ সাপ্লাই সরবরাহ করে এবং লোডটি এই টার্মিনাল এবং গ্রাউন্ডের মধ্যে সংযুক্ত থাকে।
এটি মেশিন টুল এবং রোবট সেফটি আউটপুটগুলির জন্য সবচেয়ে সাধারণ ওয়্যারিং কনভেনশন।
বাইপোলার কনফিগারেশন মডিউলের আউটপুটগুলি এমন সার্কিটগুলিতে ব্যবহার করার অনুমতি দেয় যেখানে কারেন্টের দিক পরিবর্তন হতে পারে — নির্দিষ্ট ভালভ ড্রাইভার এবং অ্যাকচুয়েটর অ্যাপ্লিকেশনগুলিতে দরকারী যেখানে লোডের বিভিন্ন অপারেটিং পয়েন্টে উভয় পোলারিটির প্রয়োজন হয়।
আউটপুট টাইপটি Studio 5000 Logix Designer সফ্টওয়্যারে মডিউল কনফিগারেশনের অংশ হিসাবে কনফিগার করা হয়। কোনও হার্ডওয়্যার পরিবর্তন বা জাম্পারের প্রয়োজন নেই।
ব্যাকপ্লেন কমিউনিকেশন এবং সিস্টেম ইন্টিগ্রেশন
কম্প্যাক্ট 5000 I/O মডিউলগুলি 1 Gb এমবেডেড সুইচ প্রযুক্তি ব্যবহার করে যা লিনিয়ার এবং ডিভাইস লেভেল রিং (DLR) টপোলজি সমর্থন করে।
এই উচ্চ-গতির ব্যাকপ্লেন কমিউনিকেশন কন্ট্রোলার এবং I/O মডিউলগুলির মধ্যে দ্রুত ট্রান্সফার রেট সক্ষম করে — সেফটি অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ যেখানে সেফটি রিঅ্যাকশন টাইম বাজেট টাইট।
মডিউলের 4.5 ms সেফটি রিঅ্যাকশন টাইম হল সেফটি ইনপুট সাইডে পরিবর্তন সনাক্তকরণ থেকে সেফটি আউটপুট আপডেট করার সময় — সেফটি ফাংশনে সামগ্রিক সিস্টেম রিঅ্যাকশন টাইম গণনা করার জন্য একটি মূল প্যারামিটার।
প্রয়োজনীয় স্টপিং টাইমের বিরুদ্ধে সম্পূর্ণ সেফটি ফাংশনের পারফরম্যান্স যাচাই করার সময় এটি সেফটি চেইনের অন্যান্য টাইম ডিলে (সেন্সর রেসপন্স টাইম, সেফটি ফাংশন এক্সিকিউশন, অ্যাকচুয়েটর রেসপন্স) এর সাথে যোগ করতে হবে।
মডিউলটি বৃহত্তর কম্প্যাক্ট 5000 ইকোসিস্টেমের সাথেও একীভূত হয়, যা এই পরিষেবা সরবরাহকারী সামঞ্জস্যপূর্ণ কম্প্যাক্ট 5000 মডিউলগুলি থেকে ফিল্ড-সাইড পাওয়ার ডিস্ট্রিবিউশন গ্রহণ করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: 5069-OBV8S কি একটি স্ট্যান্ডার্ড কম্প্যাক্টলগিক্স 5380 কন্ট্রোলারের সাথে গার্ডলগিক্স কন্ট্রোলার ছাড়াই ব্যবহার করা যেতে পারে?
5069-OBV8S একটি কম্প্যাক্টলগিক্স 5380 সিস্টেমে ইনস্টল করা যেতে পারে, তবে এর সেফটি ফাংশনগুলি কেবল কম্প্যাক্ট গার্ডলগিক্স 5380 বা গার্ডলগিক্স 5580 কন্ট্রোলারের সাথে সংযুক্ত থাকলেই উপলব্ধ। গার্ডলগিক্স প্রাইমারি কন্ট্রোলার সেফটি লজিক সুপারভিশন প্রদান না করলে, মডিউলটি সেফটি আউটপুটগুলি যাচাই করতে বা SIL-রেটেড অপারেশনের জন্য প্রয়োজনীয় সেফটি সিগনেচার বজায় রাখতে পারে না। স্ট্যান্ডার্ড (নন-সেফটি) ডিজিটাল আউটপুট ব্যবহারের জন্য, স্ট্যান্ডার্ড আউটপুট মডিউলগুলি উপযুক্ত পছন্দ।
প্রশ্ন 2: মডিউলটি চ্যানেল 3-এ একটি শর্ট সার্কিট ডায়াগনস্টিক দেখাচ্ছে। এটি কীভাবে তদন্ত করা উচিত?
একটি নির্দিষ্ট চ্যানেলে একটি শর্ট সার্কিট ডায়াগনস্টিক সাধারণত বোঝায় যে আউটপুট ড্রাইভার সেই চ্যানেলের লোডে অতিরিক্ত কারেন্ট সনাক্ত করেছে। প্রথমে, পাওয়ার সরিয়ে ফেলুন এবং চ্যানেল 3 সার্কিটে কোনও ওয়্যার-টু-ওয়্যার বা ওয়্যার-টু-গ্রাউন্ড শর্ট আছে কিনা তা পরীক্ষা করার জন্য ওয়্যারিং পরিদর্শন করুন। লোড ডিভাইস (সোলেনয়েড, রিলে কয়েল) একটি উইন্ডিং শর্টের জন্য পরীক্ষা করুন। যদি কোনও ওয়্যারিং ত্রুটি না পাওয়া যায়, তবে লোড ডিভাইসটি নিজেই ব্যর্থ হতে পারে। শর্তটি সংশোধন করার পরে ফল্টটি সাফ করুন এবং প্রোডাকশনে ফিরে আসার আগে আউটপুটটি স্বাভাবিকভাবে কাজ করছে কিনা তা যাচাই করুন।
প্রশ্ন 3: 5069-OBV8S এবং একটি স্ট্যান্ডার্ড (নন-সেফটি) ডিজিটাল আউটপুট মডিউলের মধ্যে পার্থক্য কী?
5069-OBV8S এর মতো সেফটি আউটপুট মডিউলগুলিতে প্রত্যয়িত ডায়াগনস্টিক কভারেজ রয়েছে যা স্ট্যান্ডার্ড মডিউলগুলিতে নেই। সেফটি মডিউল ডুয়াল-চ্যানেল অভ্যন্তরীণ আর্কিটেকচার ব্যবহার করে এবং আউটপুট সার্কিটগুলিতে অবিচ্ছিন্ন সেলফ-টেস্ট চালায়। এর আউটপুট টাইমিং এবং ডায়াগনস্টিক ফলাফলগুলি একটি সেফটি সংযোগের মাধ্যমে গার্ডলগিক্স কন্ট্রোলারের সেফটি টাস্ক দ্বারা যাচাই করা হয়। স্ট্যান্ডার্ড ডিজিটাল আউটপুটগুলিতে কোনও প্রত্যয়িত ডায়াগনস্টিক কভারেজ নেই এবং সেফটি-রেটেড ফাংশনে অংশগ্রহণ করতে পারে না। দুটি প্রকার সেফটি অ্যাপ্লিকেশনগুলিতে প্রতিস্থাপন করা যায় না।
প্রশ্ন 4: কনফিগারেবল সোর্সিং/বাইপোলার আউটপুট সেফটি রেটিংকে কীভাবে প্রভাবিত করে?
সেফটি রেটিং (SIL CL3 / PLe / Cat. 4) সোর্সিং এবং বাইপোলার উভয় কনফিগারেশনেই প্রযোজ্য। রেটিংটি মডিউলের বাহ্যিক ওয়্যারিং কনভেনশনের পরিবর্তে মডিউলের অভ্যন্তরীণ আর্কিটেকচার এবং ডায়াগনস্টিকসের একটি বৈশিষ্ট্য। ফিল্ড ডিভাইসের প্রয়োজনীয়তা এবং সেফটি সিস্টেম ডকুমেন্টেশনের সাথে মেলে Studio 5000-এ আউটপুট টাইপ কনফিগার করুন।
প্রশ্ন 5: কন্ট্রোলারের সাথে যোগাযোগ হারিয়ে গেলে 5069-OBV8S আউটপুটগুলির কী হয়?
যখন 5069-OBV8S এবং গার্ডলগিক্স কন্ট্রোলারের মধ্যে সেফটি সংযোগ হারিয়ে যায়, তখন মডিউলটি তার কনফিগার করা কমিউনিকেশন ফল্ট স্টেটে প্রবেশ করে। সেফটি আউটপুটগুলির জন্য, এটি সাধারণত ডি-এনার্জাইজ (সেফ স্টেট) করার জন্য কনফিগার করা হয়। মডিউলের প্রোগ্রামযোগ্য ফল্ট আচরণ সেফটি অ্যাপ্লিকেশন প্রোগ্রামারকে কমিউনিকেশন ফল্টের জন্য নির্দিষ্ট আউটপুট স্টেট সংজ্ঞায়িত করার অনুমতি দেয়, তবে সেফটি সেরা অনুশীলন হল যোগাযোগ হারিয়ে গেলে সমস্ত সেফটি আউটপুটগুলিকে তাদের ডি-এনার্জাইজড সেফ স্টেটে কনফিগার করা।
