| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | Siemens |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 6ES7138-4CB10-0AB0 |

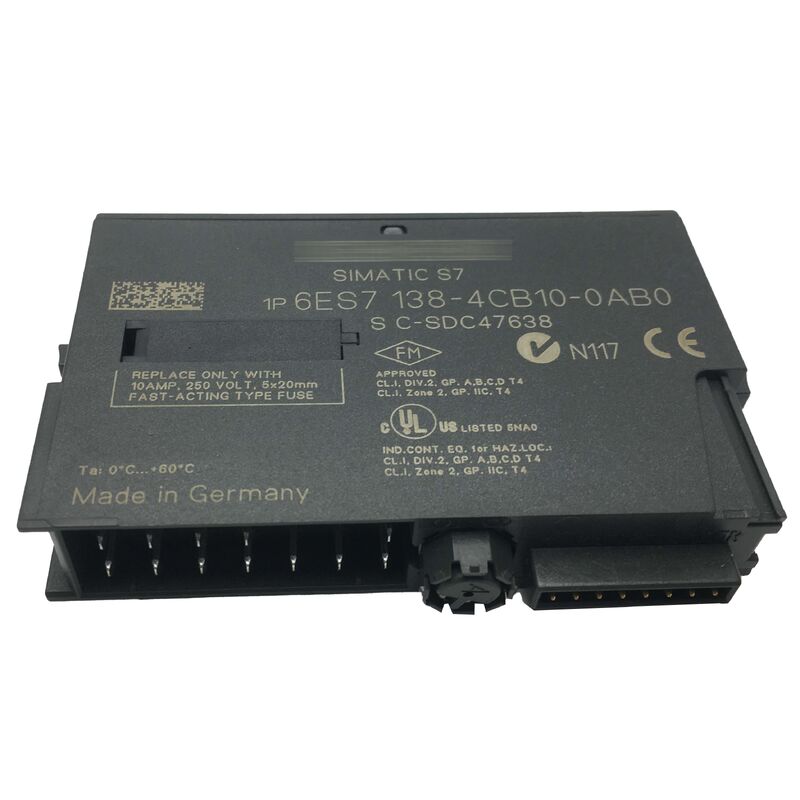

6ES7138-4CB10-0AB0 হল সিমেন্স ET200S বিতরণ I/O সিস্টেমের জন্য PM-E পাওয়ার মডিউল। একটি ET200S স্টেশনে,পিএম-ই মডিউলটি ডেটা প্রসেসিং উপাদান নয় বরং বৈদ্যুতিক ভিত্তি হিসাবে কাজ করে.
এটি তার ভোল্টেজ গ্রুপের ইলেকট্রনিক মডিউলগুলিতে লোড ভোল্টেজ সরবরাহ করে এবং ক্রমাগত ভোল্টেজ মনিটরিং সরবরাহ করে।সমস্ত actuator আউটপুট এবং ক্ষেত্র ডিভাইস পাঠানো সংকেত স্থিতিশীল প্রদান PM-E উপর নির্ভর করে, মনিটর করা শক্তি।
এই মডিউলটি তার বিস্তৃত ভোল্টেজ ব্যাপ্তির সাথে ব্যতিক্রমী বহুমুখিতা সরবরাহ করে, 24 থেকে 48V থেকে DC লোড ভোল্টেজ এবং 24V থেকে 120V পর্যন্ত 230V পর্যন্ত এসি লোড ভোল্টেজ পরিচালনা করে।এটি বিভিন্ন সিস্টেম বিভাগে একাধিক পাওয়ার মডিউল বৈকল্পিকের প্রয়োজন দূর করে.
নোটঃএই পণ্যটি বন্ধ হয়ে গেছে। সিমেন্স এখন এর সরাসরি প্রতিস্থাপন হিসাবে 6ES7138-4CB11-0AB0 উত্পাদন করে। বিদ্যমান সিস্টেমগুলি কাজ চালিয়ে যাচ্ছে,কিন্তু রক্ষণাবেক্ষণের জন্য মূল মডিউলটি সংগ্রহ করা প্রয়োজন কারণ পরবর্তী মডিউলটি সমস্ত কনফিগারেশনে ড্রপ-ইন সামঞ্জস্যপূর্ণ নাও হতে পারে.
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | 6ES7138-4CB10-0AB0 |
| নির্মাতা | সিমেন্স এজি |
| পণ্যের ধরন | PM-E পাওয়ার মডিউল |
| প্ল্যাটফর্ম | সিম্যাটিক ডিপি ∙ ইটি২০০এস |
| ডিসি লোড ভোল্টেজ | ২৪ ভি থেকে ৪৮ ভি ডিসি |
| এসি লোড ভোল্টেজ | 24V থেকে 48VAC / 120VAC / 230VAC |
| সর্বাধিক লোড বর্তমান | ১০ এ পর্যন্ত (তাপমাত্রার উপর নির্ভরশীল) |
| বাসের বর্তমান খরচ | সর্বোচ্চ ৯.৫ এমএ |
| শক্তির অপচয় | সর্বোচ্চ ৫ ওয়াট |
| আইসোলেশন টেস্ট ভোল্টেজ | ১৫০০ ভোল্ট এসি |
| মাত্রা (L × W × D) | 15 × 81 × 52 মিমি |
| শর্ট সার্কিট সুরক্ষা | প্রতিস্থাপনযোগ্য দ্রুত ফিউজ |
| বিপরীত পোলারিটি সুরক্ষা | হ্যাঁ। |
| রোগ নির্ণয় | হ্যাঁ, LED ইন্ডিকেটর + প্রসেস ইমেজ |
| ব্যাকআপ ফাংশন | হ্যাঁ। |
| উত্তরাধিকারী | 6ES7138-4CB11-0AB0 |
| উৎপাদন অবস্থা | বন্ধ |
PM-E ক্রমাগত তার পুরো ভোল্টেজ গ্রুপ জুড়ে সরবরাহ ভোল্টেজ পর্যবেক্ষণ করে। যখন ভোল্টেজ প্রান্তিকের নিচে পড়ে বা অদৃশ্য হয়ে যায়,মডিউলটি অবিলম্বে সিপিইউ পোলিংয়ের জন্য অপেক্ষা না করে হার্ডওয়্যার স্তরে ত্রুটি সনাক্ত করে এবং রিপোর্ট করে.
ডায়াগনস্টিক তথ্য একযোগে দুটি পথ দিয়ে ভ্রমণ করে:
শর্ট-সার্কিট সুরক্ষা একটি প্রতিস্থাপনযোগ্য দ্রুত-ঘুষ ফিউজ ব্যবহার করে যা আউটপুট শর্ট-সার্কিটের সময় খোলা হয় ডাউনস্ট্রিম ফিল্ড ওয়্যারিং এবং মডিউল নিজেই রক্ষা করতে।মডিউল এছাড়াও ভুল ডিসি সরবরাহ তারের থেকে ক্ষতি প্রতিরোধ করার জন্য বিপরীত মেরুতা সুরক্ষা অন্তর্ভুক্ত.
একটি ET200S স্টেশনে, PM-E মডিউল একটি ভোল্টেজ গ্রুপের শুরু নির্ধারণ করে। এর ডানদিকে ইনস্টল করা ইলেকট্রনিক মডিউলগুলি তার লোড ভোল্টেজ ভাগ করে নেয়।
একই স্টেশনে একাধিক পিএম-ই মডিউল স্বাধীন ভোল্টেজ গ্রুপ তৈরি করে, একই PROFIBUS ডিপি সংযোগ এবং সিপিইউ অ্যাড্রেসিং ভাগ করে নেওয়ার সময় বিভিন্ন বিভাগের জন্য বিভিন্ন সরবরাহ ভোল্টেজকে অনুমতি দেয়.
এই আর্কিটেকচারটি একটি একক ET200S হেড স্টেশনকে বিভিন্ন ভোল্টেজ প্রয়োজনীয়তার সাথে ক্ষেত্রের ডিভাইসগুলি পরিবেশন করতে সক্ষম করে, উদাহরণস্বরূপ, এক ভোল্টেজ গ্রুপে 230V এসি যোগাযোগকারী এবং অন্যটিতে 24V ডিসি সোলিনয়েড।
6ES7138-4CB10-0AB0 এর কম্প্যাক্ট 15 মিমি টার্মিনাল প্রস্থটি মাউন্ট রেলের উপর সংকীর্ণ ভোল্টেজ গ্রুপের সীমানা বজায় রাখে।
লাল এলইডি ভোল্টেজ গ্রুপে একটি ত্রুটি নির্দেশ করে, সাধারণত সরবরাহের ভোল্টেজ হ্রাস, একটি ফুসফুস বা ভোল্টেজ পর্যবেক্ষণের প্রান্তিকের নীচে পড়ে।প্রথমে PM-E টার্মিনালে লোড সরবরাহ ভোল্টেজ পরীক্ষা করুন. যদি সঠিক হয়, প্রতিস্থাপনযোগ্য ফিউজ পরীক্ষা করুন. যদি উভয় অক্ষত হয়, মডিউল নিজেই ভুল হতে পারে.
বেশিরভাগ ক্ষেত্রে, হ্যাঁ -4CB11-0AB0 একটি সরাসরি প্রতিস্থাপন হিসাবে ডিজাইন করা হয়েছিল।প্রতিস্থাপনের আগে ET200S ইন্টারফেস মডিউলের নির্দিষ্ট ফার্মওয়্যার সংস্করণ এবং স্টেপ 7 এর যেকোনো কনফিগারেশন সেটিংস যাচাই করুন, কারণ কিছু কনফিগারেশনে প্যারামিটার আপডেটের প্রয়োজন হতে পারে।
ব্যাকআপ ফাংশনটি ET200S স্টেশনকে পিএলসি সিপিইউ স্টপ মোডে স্থানান্তরিত হলে বা যোগাযোগ বিচ্ছিন্ন হলে শেষ আউটপুট অবস্থা বজায় রাখতে দেয়।এটি সিপিইউ স্টপগুলির সময় অপ্রত্যাশিত আউটপুট পরিবর্তনগুলি রোধ করে যা মেশিন বা প্রক্রিয়া সমস্যার কারণ হতে পারে.
একটি ফিউজ যা অবিলম্বে খোলে তা ফিল্ড ওয়্যারিং, একটি সংযুক্ত actuator, বা একটি ক্ষতিগ্রস্ত ইলেকট্রনিক মডিউল একটি ধ্রুবক শর্ট সার্কিট নির্দেশ করে।ত্রুটি সনাক্ত এবং পরিষ্কার না করা পর্যন্ত ফিউজ পুনরায় প্রতিস্থাপন করবেন না. ফিল্ডের তারের সংযোগ বিচ্ছিন্ন করুন এবং প্রতিটি সার্কিট পৃথকভাবে পরীক্ষা করুন শর্ট সনাক্ত করতে।
এই মডিউলটি PROFIBUS DP-ভিত্তিক ET200S স্টেশনগুলির জন্য ডিজাইন করা হয়েছিল। PROFINET ET200S স্টেশনগুলি বিভিন্ন ইন্টারফেস মডিউল প্রকার ব্যবহার করে।বিভিন্ন ভেরিয়েন্ট থেকে পাওয়ার মডিউল মিশ্রিত করার আগে ET200S হেড স্টেশনের যোগাযোগ প্রোটোকল নিশ্চিত করুন, যেমন সিস্টেম কনফিগারেশন প্রেক্ষাপটে ভিন্ন।
