১৬০৬-এক্সএলএস৯৬০ই-৩ এবি পাওয়ার সাপ্লাই মডিউল ১৬০৬এক্সএলএস৯৬০ই৩ নতুন ফ্যাক্টরি সিল করা

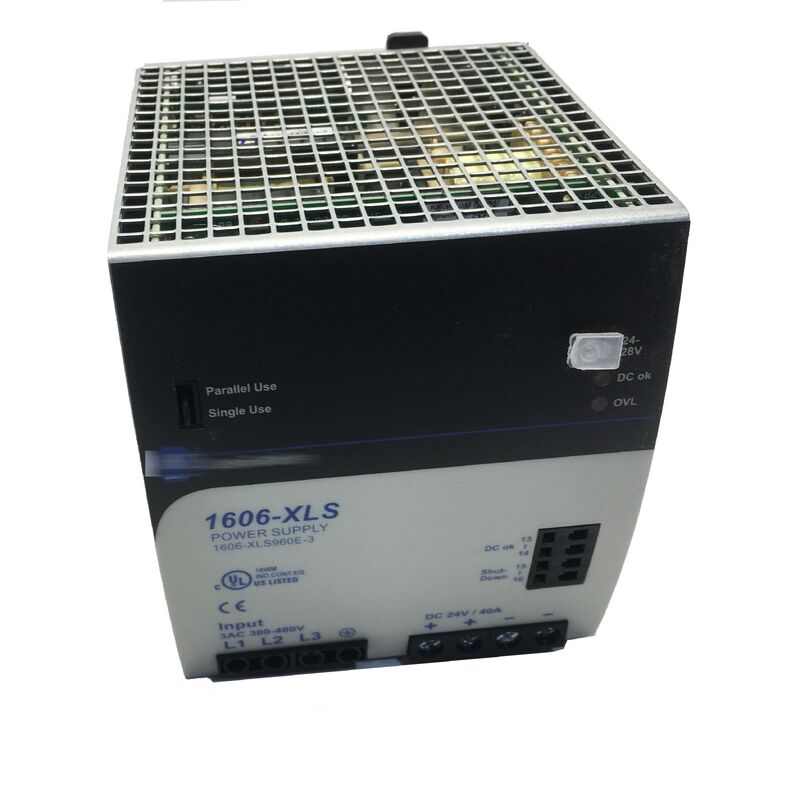

অ্যালেন-ব্র্যাডলি ১৬০৬-এক্সএলএস৯৬০ই-৩
৯৬০ ওয়াট তিন-ফেজ পারফরম্যান্স পাওয়ার সাপ্লাই, ২৪-২৮ ভোল্ট ডিসি আউটপুট
পণ্যের সংক্ষিপ্ত বিবরণ
দ্য ১৬০৬-এক্সএলএস৯৬০ই-৩ একটি তিন-ফেজ সুইচড-মোড পাওয়ার সাপ্লাই যা সরবরাহ করার জন্য ডিজাইন করা হয়েছে ২৪-২৮ ভোল্ট ডিসি আউটপুট পর্যন্ত ৯৬০ ওয়াট। এর নামমাত্র আউটপুট হল ২৪ ভোল্ট ডিসি একটি রেট করা আউটপুট কারেন্ট সহ ৪০ অ্যাম্পিয়ার, এবং এটি ৩৮০-৪৮০ ভোল্ট এসি তিন-ফেজ ইনপুট।
বাস্তব শিল্প নিয়ন্ত্রণ ব্যবস্থায়, এটি একটি একক ডিআইএন-রেল সরবরাহ থেকে ঘন ২৪ ভোল্ট ডিসি লোড পাওয়ার করার জন্য একটি শক্তিশালী প্রার্থী করে তোলে, একাধিক ছোট ইউনিটের মধ্যে লোড ভাগ করার পরিবর্তে। এই মডেলটি ১৬০৬-এক্সএলএস পারফরম্যান্স পরিবারে অবস্থিত, যা উচ্চ দক্ষতা, পাওয়ার রিজার্ভ, রিমোট আউটপুট-ভোল্টেজ নিয়ন্ত্রণ, একটি ডিসি-ওকে রিলে কন্টাক্ট এবং সমস্যা সমাধানের জন্য অভ্যন্তরীণ ডেটা লগিং বৈশিষ্ট্যযুক্ত।
এটি -২৫°C থেকে +৬০°C পর্যন্ত পূর্ণ পাওয়ার অপারেশন সমর্থন করে, যা এটিকে কঠোর ক্যাবিনেট পরিবেশের জন্য উপযুক্ত করে তোলে যেখানে তাপীয় হেডরুম গুরুত্বপূর্ণ।
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার |
মান |
| পার্ট নম্বর |
১৬০৬-এক্সএলএস৯৬০ই-৩ |
| ব্র্যান্ড |
অ্যালেন-ব্র্যাডলি |
| পণ্যের প্রকার |
সুইচড মোড পাওয়ার সাপ্লাই |
| ইনপুট প্রকার |
৩ এসি ৩৮০-৪৮০ ভোল্ট |
| আউটপুট ভোল্টেজ |
২৪-২৮ ভোল্ট ডিসি |
| নামমাত্র আউটপুট ভোল্টেজ |
২৪ ভোল্ট ডিসি |
| রেট করা আউটপুট কারেন্ট |
৪০ অ্যাম্পিয়ার @ ২৪ ভোল্ট ডিসি |
| আউটপুট পাওয়ার |
৯৬০ ওয়াট |
| পাওয়ার রিজার্ভ |
৫০% |
| রিজার্ভ পাওয়ার |
৬০ অ্যাম্পিয়ার @ ২৪ ভোল্ট ডিসি |
| দক্ষতা |
৯৪.৬% সাধারণ |
| হোল্ড-আপ টাইম |
৩২ মিলিসেকেন্ড |
| ডিসি ওকে রিলে কন্টাক্ট |
হ্যাঁ |
| রেল মাউন্টিং |
হ্যাঁ |
| সুরক্ষা রেটিং |
আইপি২০ |
| প্রস্থ × উচ্চতা × গভীরতা |
১২৫ × ১২৪ × ১২৭ মিমি |
প্রয়োগ
দ্য ১৬০৬-এক্সএলএস৯৬০ই-৩ এর জন্য আদর্শ ২৪ ভোল্ট ডিসি নিয়ন্ত্রণ পাওয়ার বিতরণ বড় শিল্প ক্যাবিনেটে, বিশেষ করে যেখানে একাধিক পিএলসি র্যাক, আই/ও দ্বীপ, রিলে, সেন্সর, যোগাযোগ ডিভাইস এবং সুরক্ষা উপাদানগুলি একটি কেন্দ্রীয় সরবরাহ থেকে পাওয়ার করা আবশ্যক।
সঙ্গে ৯৬০ ওয়াট উপলব্ধ এবং একটি ৪০ অ্যাম্পিয়ার নামমাত্র আউটপুট, এটি স্বয়ংক্রিয় প্যাকেজিং লাইন, কনভেয়র সিস্টেম, প্রসেস স্কিড, মেটেরিয়াল হ্যান্ডলিং সিস্টেম এবং বড় মেশিন কন্ট্রোল প্যানেলের মতো অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। এটি এমন সিস্টেমগুলিতেও একটি ব্যবহারিক পছন্দ যা সমান্তরাল কারেন্ট শেয়ারিং, পাওয়ার রিজার্ভ, এবং ডায়াগনস্টিক বৈশিষ্ট্য।
রেট্রোফিট কাজে, এটি একাধিক ছোট ২৪ ভোল্ট সরবরাহকে একটি উচ্চ-ক্ষমতার ইউনিট দিয়ে প্রতিস্থাপন করে ক্যাবিনেটের জটিলতা কমাতে পারে, যদি মোট লোড, ওয়্যারিং এবং তাপীয় অবস্থা সাবধানে পরীক্ষা করা হয়।
প্রতিস্থাপন নির্দেশিকা
বিদ্যমান ২৪ ভোল্ট পাওয়ার সাপ্লাইকে ১৬০৬-এক্সএলএস৯৬০ই-৩ দিয়ে প্রতিস্থাপন করার সময়, ইনপুট উৎস পরীক্ষা করে শুরু করুন, কারণ এই মডেলটি তিন-ফেজ ৩৮০-৪৮০ ভোল্ট এসি এর জন্য নির্মিত, একক-ফেজ ইনপুটের পরিবর্তে।
তারপরে মোট ২৪ ভোল্ট লোড কারেন্ট, স্টার্টআপ পিক সহ নিশ্চিত করুন, কারণ সরবরাহটি ৪০ অ্যাম্পিয়ার নামমাত্র রেট করা হয়েছে এবং স্বল্প-মেয়াদী ওভারলোড সমর্থনের জন্য অতিরিক্ত রিজার্ভ পাওয়ার উপলব্ধ। প্যানেল স্পেস, ওয়্যারিং এন্ট্রি এবং পরিবেষ্টিত তাপমাত্রা পর্যালোচনা করুন।
এই ইউনিটটি ডিআইএন-রেল মাউন্টযোগ্য, আইপি২০ রেট করা এবং ক্যাবিনেট ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। প্রতিস্থাপনের পরে, আউটপুট-ভোল্টেজ সেটিং, ডিসি-ওকে আচরণ এবং স্বাভাবিক অপারেটিং লোডের অধীনে তাপমাত্রা বৃদ্ধি যাচাই করুন। উচ্চ-ঘনত্বের ক্যাবিনেটে, নিশ্চিত করুন যে ইনস্টল করা লোড ইউনিটের প্রকাশিত ডিরেটিং এবং অপারেটিং-তাপমাত্রা এনভেলপের মধ্যে থাকে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: ১৬০৬-এক্সএলএস৯৬০ই-৩ এর প্রধান ভূমিকা কী?
এটি একটি ৯৬০ ওয়াট তিন-ফেজ শিল্প পাওয়ার সাপ্লাই যা ৩৮০-৪৮০ ভোল্ট এসি কে একটি নিয়ন্ত্রিত ২৪-২৮ ভোল্ট ডিসি আউটপুটে রূপান্তর করে নিয়ন্ত্রণ-সিস্টেম লোডের জন্য।
প্রশ্ন ২: এটি কত আউটপুট কারেন্ট সরবরাহ করে?
এর রেট করা আউটপুট হল ৪০ অ্যাম্পিয়ার ২৪ ভোল্ট ডিসি তে, এবং এটি স্বল্প-মেয়াদী সমর্থনের জন্য ৬০ অ্যাম্পিয়ার রিজার্ভ পাওয়ার ২৪ ভোল্ট ডিসি তে তালিকাভুক্ত করে।
প্রশ্ন ৩: এটি কি ডিআইএন রেল ইনস্টলেশনের জন্য উপযুক্ত?
হ্যাঁ। ইউনিটটিকে একটি ডিআইএন রেল পাওয়ার সাপ্লাই হিসাবে বর্ণনা করা হয়েছে, এবং স্পেসিফিকেশনগুলি স্পষ্টভাবে নির্দেশ করে যে রেল মাউন্টিং সম্ভব।
প্রশ্ন ৪: এই মডেলটি কি বড় কন্ট্রোল প্যানেলের জন্য উপযুক্ত করে তোলে?
৯৬০ ওয়াট আউটপুট, ৪০ অ্যাম্পিয়ার কারেন্ট, উচ্চ দক্ষতা, পাওয়ার রিজার্ভ, এবং ডায়াগনস্টিক বৈশিষ্ট্য এর সংমিশ্রণ এটিকে বড় ২৪ ভোল্ট ডিসি বিতরণ কাজের জন্য উপযুক্ত করে তোলে যেখানে অনেক নিয়ন্ত্রণ উপাদান একটি সরবরাহ ভাগ করে নেয়।
প্রশ্ন ৫: এটি প্রতিস্থাপন হিসাবে ব্যবহার করার আগে কী পরীক্ষা করা উচিত?
ইনপুট ফেজ এবং ভোল্টেজ, মোট ২৪ ভোল্ট ডিসি লোড, মাউন্টিং স্পেস, এবং ক্যাবিনেট তাপমাত্রা যাচাই করুন। এই মডেলটি তিন-ফেজ ৩৮০-৪৮০ ভোল্ট এসি সিস্টেমের জন্য উদ্দিষ্ট, তাই এটি একটি ছোট বা একক-ফেজ সরবরাহের জন্য ড্রপ-ইন প্রতিস্থাপন হিসাবে বিবেচনা করা উচিত নয় সম্পূর্ণ অ্যাপ্লিকেশন পরীক্ষা না করে।
