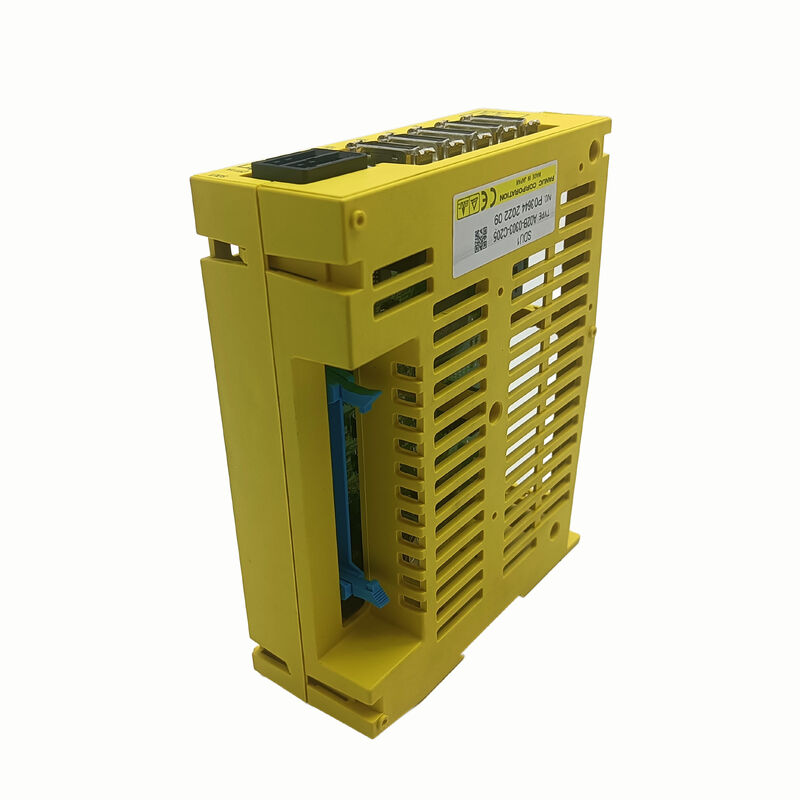

মূল ২৪ ভোল্ট অটোমেশন ফ্যানুক পাওয়ার সাপ্লাই মডিউল A02B-0303-C205

FANUC A02B-0303-C205∙ SDU1 বেসিক 4-অক্ষ পৃথক ডিটেক্টর ইন্টারফেস ∙ FSSB / অবস্থান ফিডব্যাক / সিরিজ 30i / 31i / 32i

FANUC আর্কিটেকচারে SDU1 কী করে

A02B-0303-C205 হল SDU1 বেসিক ∙ একটি পৃথক ডিটেক্টর ইন্টারফেস ইউনিট যা বহিরাগত অবস্থান ডিটেক্টর (রৈখিক স্কেল,সার্ভো মোটর শ্যাফ্টের পরিবর্তে মেশিনের কাঠামোর উপর মাউন্ট করা ঘূর্ণনশীল এনকোডার) FANUC CNC এর মাধ্যমে FSSB ফাইবার অপটিক সিরিয়াল বাস. সম্পূর্ণ বন্ধ লুপ অবস্থান নিয়ন্ত্রণ সঙ্গে CNC মেশিন টুলস উপর, আবিষ্কারক মেশিন টেবিল বা বল screw বাদাম মাউন্ট, servo মোটর এর এনকোডার থেকে স্বাধীনভাবে প্রকৃত অক্ষ অবস্থান ফিড ফিরে।এই যান্ত্রিক কাজ বিন্দুতে অবস্থান লুপ বন্ধ, বলস্ক্রু পিচ বিচ্যুতি, তাপীয় সম্প্রসারণ, এবং মোটর এবং টেবিলের মধ্যে যান্ত্রিক সম্মতি থেকে ত্রুটি নির্মূল।

A02B-0303-C205 সর্বোচ্চ চারটি পৃথক ডিটেক্টর থেকে সংকেত গ্রহণ করে এবং FSSB ¢ একই অপটিক্যাল বাস যা FANUC এর FSSB সার্ভো এম্প্লিফায়ার ব্যবহার করে তা সিএনসিতে অবস্থান ডেটা যোগাযোগ করে।এসডিইউ 1 এম্প্লিফায়ারগুলির পাশাপাশি এফএসএসবি চেইনে সংযুক্ত হয়, এবং সিএনসি এই একক উচ্চ গতির অপটিকাল নেটওয়ার্কের মাধ্যমে সমস্ত অবস্থান ফিডব্যাক পরিচালনা করে।

মূল বৈশিষ্ট্যাবলী

এক মডিউলে ৪ অক্ষের ক্ষমতা

এসডিইউ১ বেসিক একটি একক মডিউল থেকে চারটি ডিটেক্টর চ্যানেল পরিচালনা করে, একই সময়ে সিএনসিতে অবস্থান তথ্য ফেরত দেয়।চারটি প্রাথমিক রৈখিক অক্ষের উপর পৃথক স্কেল ফিডব্যাক সহ একটি মেশিনিং সেন্টারের জন্য (এক্স, Y, Z, B), একটি একক A02B-0303-C205 সম্পূর্ণ বন্ধ লুপ অবস্থান সিস্টেম জুড়ে। চারটি পৃথক সনাক্তকারী অক্ষের চেয়ে বেশি প্রয়োজন এমন মেশিনগুলির জন্য, অতিরিক্ত SDU1 ইউনিটগুলি FSSB নেটওয়ার্কে চেইন করে।

নির্বাচনের জন্য সঠিক পার্ট নম্বর প্রয়োজন

A02B-0303 সিরিজটি বিভিন্ন SDU রূপগুলিকে কভার করে। A02B-0303-C205 ইনস্টল করা মডিউলের লেবেল থেকে বিশেষভাবে নিশ্চিত করুনবা কার্যকরী ভূমিকা. সিএনসির এফএসএসবি কনফিগারেশন এবং অক্ষ প্যারামিটার সেটটি নির্দিষ্ট এসডিইউ বৈকল্পিকের চারপাশে নির্মিত; একটি ভিন্ন উপসর্গ প্রতিস্থাপন যোগাযোগ বা অক্ষ কনফিগারেশন ত্রুটি ঝুঁকি।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এসডিইউ 1 কী করে যা সার্ভো মোটর এনকোডার করে না?

সার্ভো মোটর এনকোডার মোটর শ্যাফ্ট থেকে অবস্থান ফিডব্যাক সরবরাহ করে ০ অর্ধ-বন্ধ লুপ নিয়ন্ত্রণের জন্য পর্যাপ্ত।পৃথক আবিষ্কারক মেশিন টেবিল বা ballscrew বাদাম প্রকৃত অক্ষ অবস্থান ফিরে ফিড, যান্ত্রিক কাজের বিন্দুতে লুপ বন্ধ করে দেয়। এটি বলস্ক্রু পিচ বিচ্যুতি, তাপীয় সম্প্রসারণ এবং যান্ত্রিক সম্মতি থেকে অবস্থান ত্রুটি দূর করে।A02B-0303-C205 হল FSSB ইন্টারফেস ইউনিট যা এই পৃথক ডিটেক্টরগুলিকে CNC এর সাথে সংযুক্ত করে.

প্রশ্ন 2: কোন FANUC CNC প্রজন্ম সামঞ্জস্যপূর্ণ?

এসডিইউ১ বেসিক এফএসএসবি ফাইবার অপটিক ইন্টারফেস ব্যবহার করে, এটি এফএসএসবি সমর্থনকারী FANUC আই-সিরিজ কন্ট্রোলগুলির সাথে সামঞ্জস্যপূর্ণ করে তোলেঃ সিরিজ 30i, 31i, 32i, 16i, 18i, এবং 160-MC।এটি পূর্ববর্তী সিএনসি প্রজন্মের সাথে সামঞ্জস্যপূর্ণ নয় যা নন-এফএসএসবি সার্ভো যোগাযোগ আর্কিটেকচার ব্যবহার করেছিল.

প্রশ্ন ৩ঃ একটি FANUC CNC সিস্টেমে কতটি SDU1 ইউনিট সংযুক্ত করা যায়?

একাধিক এসডিইউ 1 ইউনিট সার্ভো এম্প্লিফায়ারগুলির পাশাপাশি এফএসএসবি নেটওয়ার্কে চেইন করতে পারে। একটি A02B-0303-C205 চারটি ডিটেক্টর চ্যানেল সরবরাহ করে। চারটি পৃথক ডিটেক্টর অক্ষের চেয়ে বেশি,অতিরিক্ত SDU1 মডিউল সিস্টেম প্রসারিতসিএনসির এফএসএসবি অক্ষ প্যারামিটার সেট সম্পূর্ণ চেইন টোপোলজি প্রতিফলিত করতে হবে।

প্রশ্ন 4: A02B-0303-C205 প্রতিস্থাপন CNC পরামিতি পরিবর্তন প্রয়োজন?

একই FSSB চেইন পজিশনে অনুরূপ প্রতিস্থাপনের জন্য, বিদ্যমান CNC FSSB টপোলজি পরামিতিগুলি পরিবর্তন ছাড়াই প্রতিস্থাপনকে কভার করে।যদি চেইন টপোলজি পরিবর্তন করা হয় অথবা প্রতিস্থাপন ইউনিট একটি ভিন্ন অক্ষ কনফিগারেশন আছে, CNC এর FSSB অক্ষ বরাদ্দ এবং ডিটেক্টর ইন্টারফেস পরামিতি পুনরায় কমিশন করার আগে পর্যালোচনা করা আবশ্যক।

প্রশ্নঃ A02B-0303-C205 এর উৎস কোথায়?

FANUC আই-সিরিজের পরে বাজারের মাধ্যমে FANUC সিএনসি অংশ বিক্রেতা এবং মেরামতের বিশেষজ্ঞ। এক্সচেঞ্জ এবং পরীক্ষিত উদ্বৃত্ত প্রাপ্যতা। বিশেষভাবে A02B-0303-C205 নিশ্চিত করুন।পৃথক ডিটেক্টর বন্ধ লুপ নিয়ন্ত্রণ সহ উৎপাদন-সমালোচনামূলক মেশিনের জন্য, একটি যাচাইকৃত রিপ্লেস রাখা পুনরুদ্ধারের সময়কে হ্রাস করে। ¢ এসডিইউ 1 এর ব্যর্থতা একই সাথে চারটি সংযুক্ত অক্ষের উপর পৃথক ডিটেক্টর ফিডব্যাক অক্ষম করে।
