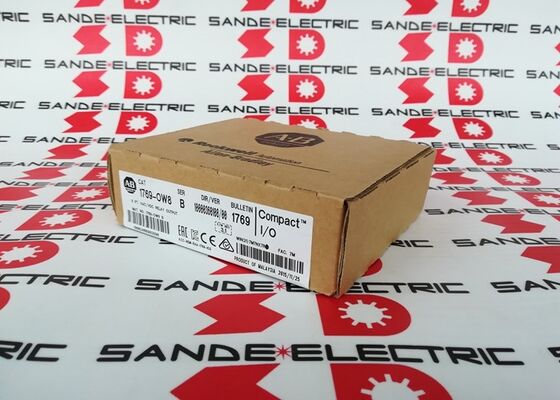

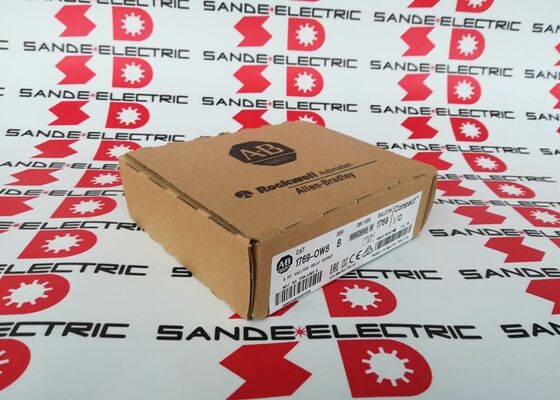

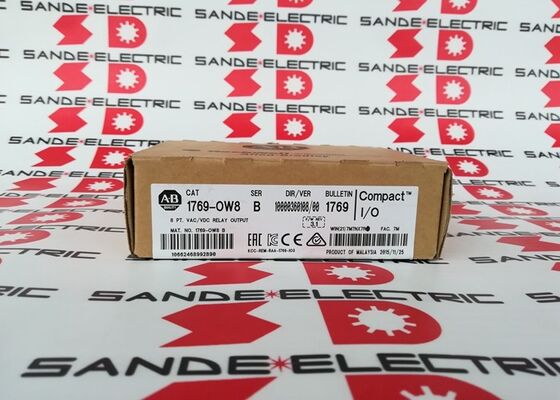

বক্স 1769OW8 1769-0W8 আউটপুট মডিউলে একটি নতুন AB 1769-OW8 পিএলসি মডিউল

অ্যালেন-ব্র্যাডলি ১৭৬৯-ওডাব্লু৮। কম্প্যাক্টলজিক্স ৮ পয়েন্ট এসি/ডিসি রিলে আউটপুট মডিউল ৫২৬৫ ভোল্ট এসি/৫২১৫ ভোল্ট ডিসি/২টি গ্রুপ/ডিআইএন রেল

8 কমপ্যাক্ট লজিক্স সিস্টেমে এসি এবং ডিসি ফিল্ড লোডের জন্য রিলে আউটপুট

1769-OW8 1769 সম্প্রসারণ I/O বাসের মাধ্যমে একটি কমপ্যাক্ট লজিক্স কন্ট্রোলারে 8 টি স্বাভাবিকভাবে খোলা রিলে আউটপুট পয়েন্ট যুক্ত করে।প্রতিটি আউটপুট যোগাযোগ নামমাত্র ভোল্টেজ পরিসীমা মধ্যে এসি বা ডিসি ক্ষেত্র লোড স্যুইচএটি ট্রানজিস্টর আউটপুট মডিউলগুলির তুলনায় এর প্রধান সুবিধাঃএকটি একক রিলে আউটপুট মডিউল পৃথক ইন্টারফেস হার্ডওয়্যার ছাড়া একই কার্ডে 120V এসি contactor coils এবং 24V ডিসি solenoid coils উভয় পরিচালনা করে.

আটটি আউটপুট চারটি করে দুটি গ্রুপে সাজানো হয়, প্রতিটি গ্রুপ একটি সাধারণ টার্মিনাল ভাগ করে নেয়।দুটি কমন্স একে অপরের থেকে বিচ্ছিন্ন এবং বাসের থেকে প্রতিটি গ্রুপ একই সাথে একটি ভিন্ন সার্কিট ভোল্টেজে কাজ করতে পারে১২০ ভোল্ট এসি সরবরাহকারী একটি গ্রুপ এবং ২৪ ভোল্ট ডিসি সরবরাহকারী অন্য একটি গ্রুপ একই মডিউলে সহাবস্থান করতে পারে, তবে শর্ত থাকে যে কোনও গ্রুপ ২ টি গ্রুপ × ৪ পয়েন্টের তারের বিন্যাস ছাড়িয়ে যায়।

১০ এমএস সিগন্যাল বিলম্ব ∙ চালু ও বন্ধ উভয় ∙ রিলে যান্ত্রিক অপারেশনের অন্তর্নিহিত এবং নির্মাতার নির্বিশেষে সমস্ত রিলে আউটপুট মডিউলের জন্য প্রযোজ্য।যেসব আউটপুটের জন্য sub-millisecond সুইচিং রেসপন্স প্রয়োজন, ট্রানজিস্টর আউটপুট মডিউল (1769-OB সিরিজ) উপযুক্ত।

মূল বৈশিষ্ট্যাবলী

আইসোলেশন আর্কিটেকচার ¢ আউটপুট টু বাস এবং গ্রুপ টু গ্রুপ

1769-OW8 আউটপুট সার্কিট এবং কমপ্যাক্টলজিক্স ব্যাকপ্লেন বাস এবং দুটি আউটপুট গ্রুপের মধ্যে শক্তিশালী নিরোধক বাস্তবায়ন করে। The test isolation level of 1836V AC or 2596V DC (one-second test) corresponds to IEC Class 2 reinforced insulation — the same insulation class used in safety-relevant circuits where double insulation is required between field and logic sides.

এই বিচ্ছিন্নতা স্তরটি 1769-OW8 কে ব্যাকপ্লেনে বা গ্রুপগুলির মধ্যে বৈদ্যুতিক মিথস্ক্রিয়া ছাড়াই 265V AC ওয়ার্কিং ভোল্টেজ পর্যন্ত ভোল্টেজে ক্ষেত্রের লোডগুলি স্যুইচ করতে দেয়।মাঠের ইনস্টলেশনের জন্য যেখানে আউটপুট সার্কিটগুলিকে PLC লজিকাল সাপ্লাই থেকে বিচ্ছিন্ন থাকতে হবে, এই শক্তিশালী বিচ্ছিন্নতা শ্রেণী উপযুক্ত নিরাপত্তা মার্জিন প্রদান করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 1769-OW8 এর বর্তমান আউটপুট প্রতি রেটিং কি?

প্রতি বিন্দুতে আউটপুট বর্তমান সংযুক্ত লোডের ধরণ এবং ভোল্টেজের উপর নির্ভর করে। 240V এসিতে প্রতিরোধী লোডের জন্য, রিলে পরিচিতিগুলি সাধারণত প্রতি বিন্দুতে 2A সমর্থন করে।মডিউলের তাপ অপসারণের সীমা ২.83W সমস্ত 8 টি আউটপুট জুড়ে মোট একযোগে স্যুইচিং লোড সীমাবদ্ধ করে। যখন একাধিক আউটপুট একযোগে উচ্চ স্রোতে স্যুইচ করে তখন মোট শক্তি অপচয় গণনা করুন।

প্রশ্ন 2: দুটি আউটপুট গ্রুপ বিভিন্ন ভোল্টেজে স্যুইচ করতে পারে?

হ্যাঁ. চারটি আউটপুটের দুটি গ্রুপ তাদের সাধারণ টার্মিনালে একে অপরের থেকে বিচ্ছিন্ন। একটি গ্রুপ 120V এসি লোডগুলি স্যুইচ করতে পারে যখন অন্যটি একই সাথে 24V ডিসি লোডগুলি স্যুইচ করে।মিশ্র-ভোল্টেজ ক্ষেত্র ডিভাইসগুলির সাথে প্যানেলগুলির জন্য দুটি গ্রুপ আর্কিটেকচারের ব্যবহারিক সুবিধার মধ্যে এটি একটি.

প্রশ্ন 3: 1769-OW8 কি কমপ্যাক্ট লজিক্স L1, L2 এবং L3 কন্ট্রোলারগুলির সাথে সামঞ্জস্যপূর্ণ?

1769-OW8 হল একটি 1769 কম্প্যাক্ট I/O মডিউল যা 1769 সম্প্রসারণ I/O সমর্থন করে এমন CompactLogix কন্ট্রোলারগুলির সাথে সামঞ্জস্যপূর্ণ।একটি মাল্টি-মডিউল সিস্টেম কনফিগার করার আগে নির্দিষ্ট নিয়ামকের সম্প্রসারণ I/O ক্ষমতা এবং সর্বোচ্চ মডিউল সংখ্যা নিশ্চিত করুন.

প্রশ্ন 4: পিএলসি আউটপুট বিট সেট থাকা সত্ত্বেও আউটপুটটি স্যুইচ হচ্ছে না। কী পরীক্ষা করা উচিত?

গ্রুপ সাধারণ টার্মিনালে ক্ষেত্র সরবরাহ ভোল্টেজ উপস্থিত আছে তা নিশ্চিত করুন। সংযুক্ত লোড নামমাত্র ভোল্টেজ এবং বর্তমান পরিসীমা মধ্যে হয় তা নিশ্চিত করুন।আউটপুট টার্মিনাল জুড়ে ধারাবাহিকতা পরিমাপ করার জন্য একটি মাল্টিমিটার ব্যবহার করুন এবং সাধারণ যখন আউটপুট জোর দেওয়া হয় ¢ একটি কার্যকরী রিলে শোনা ক্লিক করে এবং ধারাবাহিকতা দেখায়. যদি কমান্ড আউটপুট সঙ্গে কোন ধারাবাহিকতা চালু, রিলে যোগাযোগ ব্যর্থ হয়েছে.

প্রশ্ন 5: 1769-ওডাব্লু 8 কে অপসারণ এবং চালু সিস্টেমের সাথে প্রতিস্থাপন করা যেতে পারে?

অ্যালেন-ব্র্যাডলি 1769 I/O মডিউল সন্নিবেশ বা অপসারণ করার আগে শক্তি অপসারণের পরামর্শ দেয়।সংলগ্ন মডিউলমডিউল প্রতিস্থাপনের জন্য সর্বদা সিস্টেম-স্তরের পাওয়ার-ডাউন পদ্ধতি অনুসরণ করুন।
