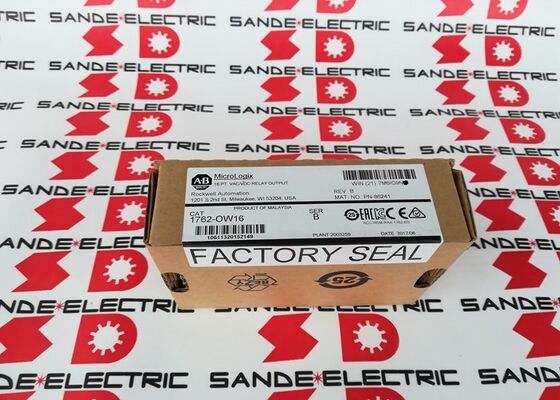

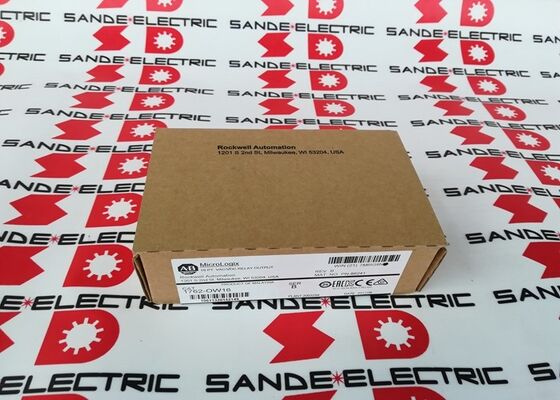

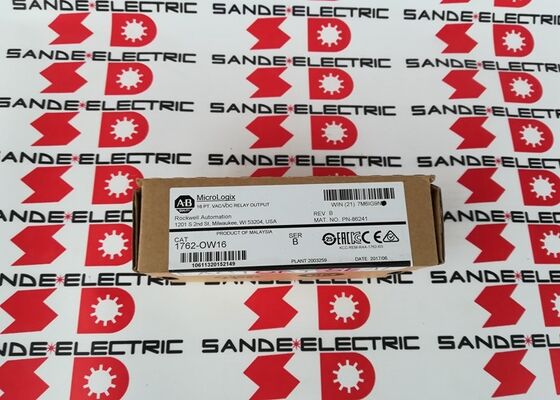

এক কারখানার সিলড অ্যালান ব্র্যাডলি মাইক্রোলজিক্স 16 পয়েন্ট আউটপুট মডেল 1762-OW16 1762OW16 1762-0W16

অ্যালেন-ব্র্যাডলি ১৭৬২-ওডাব্লু১৬∙ মাইক্রোলজিক্স ১২০০ ১৬ পয়েন্ট এসি/ডিসি রিলে আউটপুট মডিউল ক্লাস ১ ডিভ ২/২.৫এ/পয়েন্ট/আইপি২০

16 মিশ্র এসি এবং ডিসি ফিল্ড লোডের জন্য রিলে আউটপুট

১৭৬২-ওডাব্লু১৬ মাইক্রোলজিক্স কন্ট্রোলারের আউটপুট সক্ষমতা ১৬টি ফর্ম এ রিলে পরিচিতি দিয়ে প্রসারিত করে। প্রতিটি রিলে স্বতন্ত্রভাবে বিচ্ছিন্ন হয়। প্রতিটি পরিচিতি তার নিজস্ব ভোল্টেজে ফিল্ড লোডটি স্যুইচ করে।যা নামমাত্র পরিসরের মধ্যে এসি বা ডিসি হতে পারে৮ জনের একটি গ্রুপ ২৪ ভোল্টের ডিসি কন্টাক্টর সুইচ করতে পারে, যখন পার্শ্ববর্তী গ্রুপ একই মডিউলে ১২০ ভোল্টের এসি সোলিনয়েড সুইচ করে।এই নমনীয়তা এমন প্যানেলগুলিতে পৃথক ট্রানজিস্টর এবং রিলে আউটপুট মডিউলগুলির প্রয়োজনীয়তা দূর করে যেখানে এসি এবং ডিসি ক্ষেত্র উভয় লোড সহ বিদ্যমান.

৮টি আউটপুটের দুটি গ্রুপ প্রতিটি গ্রুপের মধ্যে একটি সাধারণ টার্মিনাল ভাগ করে নেয়। প্রতি গ্রুপের সীমা ৮ এম্পের ৮টি আউটপুটের যেকোনো গ্রুপের সর্বমোট একযোগে প্রবাহের ব্যবহারকে সীমাবদ্ধ করে।অথবা যেকোনো সমন্বয় যা মোট 8A. প্যানেল নকশা সময় গ্রুপ প্রতি সবচেয়ে খারাপ ক্ষেত্রে একযোগে লোড বর্তমান গণনা এবং এটি এই সীমা মধ্যে থাকা নিশ্চিত করুন।

10 এমএস চালু / বন্ধ সংকেত বিলম্ব রিলে আউটপুট মডিউলগুলির বৈশিষ্ট্যযুক্ত এবং যান্ত্রিক রিলে যোগাযোগ বন্ধ এবং মুক্তির সময় অন্তর্নিহিত। দ্রুত সুইচিংয়ের প্রয়োজন এমন লোডগুলির জন্য,ট্রানজিস্টর আউটপুট মডিউল (1762-OB16 বা অনুরূপ) উপযুক্ত.

মূল বৈশিষ্ট্যাবলী

ক্লাস ১, ডিভিশন ২

১৭৬২-ওডব্লিউ১৬-এ ১ম শ্রেণীর যাত্রী রয়েছে।ডিভিশন ২ (সি১ডি২) বিপজ্জনক অবস্থানের জন্য অনুমোদন যা নিশ্চিত করে যে এটি এমন পরিবেশে ইনস্টল করার জন্য উপযুক্ত যেখানে অস্বাভাবিক অবস্থার অধীনে জ্বলনযোগ্য গ্যাস বা বাষ্প উপস্থিত থাকতে পারে. C1D2 অনুমোদন তেল ও গ্যাস, রাসায়নিক প্রক্রিয়াকরণ এবং অনুরূপ শিল্পের জন্য প্রাসঙ্গিক যেখানে প্যানেল-স্তরের I/O সম্প্রসারণ মডিউলগুলি শ্রেণীবদ্ধ এলাকায় বা সংলগ্ন এলাকায় ইনস্টল করা প্রয়োজন হতে পারে।নির্দিষ্ট করার আগে ইনস্টলেশনের নির্দিষ্ট জোন শ্রেণিবিন্যাসের সাথে সম্মতি প্রয়োজনীয়তা নিশ্চিত করুন.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 1762-OW16 কোন মাইক্রোলজিক্স কন্ট্রোলারগুলির সাথে সামঞ্জস্যপূর্ণ?

1762-OW16 1762 সম্প্রসারণ বাসের মাধ্যমে মাইক্রোলজিক্স 1100, 1200, এবং 1400 নিয়ামকদের সাথে সামঞ্জস্যপূর্ণ। মাইক্রোলজিক্স 1200 ছয়টি 1762 সিরিজের সম্প্রসারণ মডিউল সমর্থন করে;আপনার নির্দিষ্ট কনফিগারেশনে সর্বাধিক সংখ্যক মডিউল এবং মোট সম্প্রসারণ I / O এর জন্য নিয়ামকের ডকুমেন্টেশন পরীক্ষা করুন.

প্রশ্ন 2: দুটি আউটপুট গ্রুপ বিভিন্ন ভোল্টেজে কাজ করতে পারে?

হ্যাঁ. প্রতিটি গ্রুপের নিজস্ব সাধারণ টার্মিনাল রয়েছে ️ গ্রুপ ১ (আউটপুট ০৭) এবং গ্রুপ ২ (আউটপুট ০৮১৫) একে অপরের থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন।এটি একটি গ্রুপকে 24V ডিসি লোড স্যুইচ করতে দেয় যখন অন্যটি একই মডিউল থেকে একযোগে 120V এসি লোড স্যুইচ করে.

প্রশ্ন 3: আউটপুট সক্রিয় বলে মনে হচ্ছে (রিলে ক্লিক) কিন্তু ক্ষেত্র লোড সাড়া দেয় না। কি চেক করা উচিত?

সংশ্লিষ্ট গ্রুপের সাধারণ টার্মিনালে ক্ষেত্র সরবরাহের ভোল্টেজ উপস্থিত আছে কিনা তা পরীক্ষা করুন। পরীক্ষা করুন যে তারেরটি ক্ষেত্রের লোডের মাধ্যমে সাধারণ থেকে রিলে যোগাযোগ আউটপুট টার্মিনালে সংযুক্ত।রিলে এর যান্ত্রিক যোগাযোগ বন্ধ আউটপুট টার্মিনাল জুড়ে একটি ধারাবাহিকতা পরীক্ষক সঙ্গে নিশ্চিত করা যেতে পারে এবং সাধারণ যখন পিএলসি আউটপুট উপর জোর করা হয়.

প্রশ্ন ৪ঃ ১৭৬২-ওডব্লিউ১৬-এ রিলে যোগাযোগের প্রত্যাশিত জীবনকাল কত?

বৈদ্যুতিক রিলে লাইফ স্পেসিফিকেশন নামমাত্র লোডে ন্যূনতম 100,000 অপারেশন। উচ্চতর সুইচড কারেন্টের সাথে যোগাযোগের পরিধানের হার বৃদ্ধি পায়।5A লোড যোগাযোগ উপাদান মাধ্যমে দ্রুত চক্র. উচ্চ ফ্রিকোয়েন্সিতে স্যুইচ করা আউটপুটগুলির জন্য, ট্রানজিস্টর আউটপুট মডিউলগুলি বিবেচনা করুন যেখানে অ্যাপ্লিকেশনটি ডিসি লোডগুলিকে অনুমতি দেয়।

প্রশ্ন ৫ঃ ১৭৬২-ওডব্লিউ১৬ কে পাওয়ার অন করে সরিয়ে নেওয়া মডিউলকে ক্ষতিগ্রস্ত করে?

হ্যাঁ. রকওয়েল স্পষ্টভাবে 1762 মডিউল অপসারণ বা ইনস্টল করার বিরুদ্ধে সতর্ক করে দেয়। একটি আর্ক হতে পারে যা ক্ষেত্র ডিভাইসের ভুল সংকেত পাঠায়, বিপজ্জনক পরিবেশে ক্ষতির কারণ হয়,এই মডিউল সন্নিবেশ বা অপসারণ করার আগে সর্বদা সিস্টেম শক্তি বন্ধ করুন।
