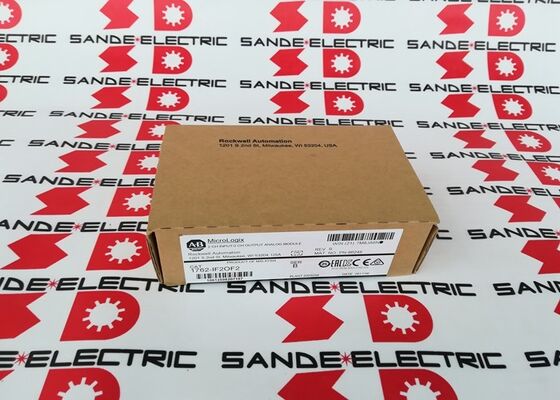

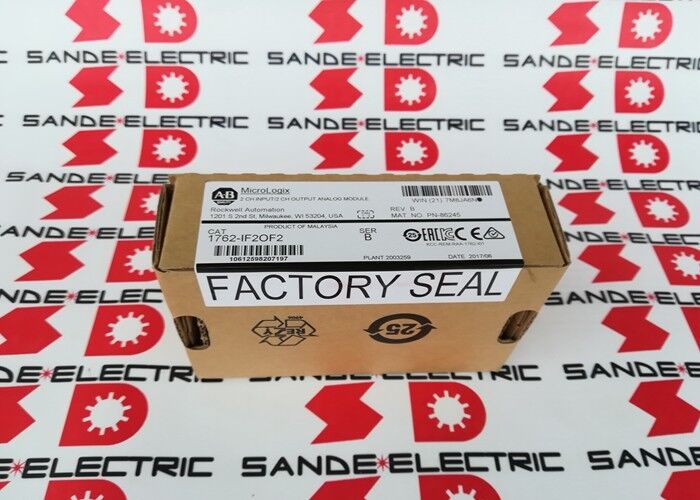

এবি নিউ অ্যালেন ব্র্যাডলি ১৭৬২-আইএফ২ওএফ২ মাইক্রোলজিক্স ৪ পয়েন্ট অ্যানালগ কম্ব মডিউল

অ্যালেন-ব্র্যাডলি 1762-IF2OF2 | মাইক্রোলজিক্স 4-চ্যানেল অ্যানালগ কম্বিনেশন মডিউল — 2 ইন / 2 আউট / 12-বিট / 0–10V / 4–20mA / বিচ্ছিন্ন

একটি একক 1762 স্লট থেকে এনালগ ইন এবং আউট

1762-IF2OF2 1762 এক্সপেনশন বাসের মাধ্যমে একটি MicroLogix কন্ট্রোলারে চারটি অ্যানালগ চ্যানেল — দুই ইন, দুই আউট — যোগ করে। এটি একটি একক স্লটে আলাদা ইনপুট এবং আউটপুট মডিউলের প্রয়োজন হবে তা একত্রিত করে, যে মেশিনগুলির জন্য এনালগ পরিমাপ এবং এনালগ নিয়ন্ত্রণ উভয়ের প্রয়োজন হয় তাদের জন্য হার্ডওয়্যার গণনা এবং প্যানেল ফুটপ্রিন্ট হ্রাস করে।

দুটি ইনপুট চ্যানেল ডিফারেনশিয়াল — প্রতিটি ইনপুটের নিজস্ব ইতিবাচক এবং নেতিবাচক টার্মিনাল রয়েছে, একে অপরের থেকে বিচ্ছিন্ন। ডিফারেনশিয়াল ইনপুট সাধারণ-মোডের শব্দকে প্রত্যাখ্যান করে যা একক-এন্ডেড ইনপুট করতে পারে না: গ্রাউন্ড লুপ, শেয়ার্ড ক্যাবল শিল্ড এবং কাছাকাছি পাওয়ার ওয়্যারিং উভয় ইনপুট লাইনকে সমানভাবে প্রভাবিত করে এবং ডিফারেনশিয়াল সার্কিটে বাতিল করে। কোলাহলপূর্ণ শিল্প পরিবেশে চলমান সেন্সর সংকেতের জন্য, এটি বহিরাগত সংকেত কন্ডিশনার যোগ না করে সরাসরি পরিমাপের নির্ভরযোগ্যতা উন্নত করে।

ইনপুট এবং আউটপুট উভয়ই ভোল্টেজ (0–10V DC) বা বর্তমান (4–20mA) সংকেত গ্রহণ করে, প্রতি চ্যানেলে কনফিগার করা হয়। ভোল্টেজ মোড পজিশন সেন্সর, ভোল্টেজ আউটপুট সহ চাপ ট্রান্সমিটার এবং গতি রেফারেন্স পটেনটিওমিটারের জন্য উপযুক্ত। বর্তমান মোড চাপ, প্রবাহ, তাপমাত্রা এবং স্তরের জন্য ইন্ডাস্ট্রিয়াল ট্রান্সমিটারে পাওয়া 4-20mA লুপ স্ট্যান্ডার্ডের সাথে মানানসই হয় — যেখানে লুপ কারেন্ট তারের প্রতিরোধের সাথেও নির্ভুল থাকে।

কী স্পেসিফিকেশন

12-বিট রেজোলিউশন - অনুশীলনে এর অর্থ কী

12-বিট রেজোলিউশনে, মডিউলটি সম্পূর্ণ পরিসর জুড়ে 4,096 ধাপে অ্যানালগ ইনপুট এবং আউটপুটগুলি সমাধান করে। একটি 4-20mA ইনপুট যা একটি 0-100 বার চাপ ট্রান্সমিটার প্রতিনিধিত্ব করে, প্রতিটি গণনা প্রায় 0.024 বার প্রতিনিধিত্ব করে — ক্লোজড-লুপ চাপ নিয়ন্ত্রণ বা গুণমান পর্যবেক্ষণের জন্য যথেষ্ট। ±0.12% পুনরাবৃত্তিযোগ্যতা স্পেসিফিকেশন নিশ্চিত করে যে একই ভৌত সংকেতের বারবার রিডিং এই ভগ্নাংশের চেয়ে বেশি পরিবর্তিত হয় না - সময়ের সাথে বা প্রক্রিয়া চক্রের মধ্যে পরিমাপের তুলনা করার সময় প্রাসঙ্গিক নির্ভুলতা।

ওভার-রেঞ্জ এবং আন্ডার-রেঞ্জ অবস্থার জন্য ডায়াগনস্টিকস বৈধ ইনপুট সীমার বাইরে ফ্ল্যাগ সিগন্যাল — একটি খোলা 4-20mA লুপ (যেখানে ট্রান্সমিটার ব্যর্থ হয়) সাধারণত 4mA-এর নীচের-রেঞ্জ অ্যালার্ম হিসাবে উপস্থাপন করে, অবিলম্বে 4mA এ একটি বৈধ নিম্ন-প্রক্রিয়া রিডিং থেকে আলাদা করা যায়।

FAQ

প্রশ্ন 1: ইনপুট এবং আউটপুট প্রতিটি স্বাধীনভাবে ভোল্টেজ বা বর্তমান মোডের জন্য সেট করা যেতে পারে?

হ্যাঁ। দুটি ইনপুট চ্যানেলের প্রতিটি এবং দুটি আউটপুট চ্যানেলের প্রতিটি ভোল্টেজ (0–10V DC) বা বর্তমান (4–20mA) মোডের জন্য স্বাধীনভাবে কনফিগারযোগ্য। এটি একটি ইনপুটকে একটি ভোল্টেজ সেন্সর পড়তে এবং অন্যটিকে একই মডিউলে একই সাথে একটি কারেন্ট-লুপ ট্রান্সমিটার পড়তে দেয়।

প্রশ্ন 2: 1762-IF2OF2 কি MicroLogix 1100 এবং 1400 এর সাথে সামঞ্জস্যপূর্ণ, নাকি শুধুমাত্র 1200?

1762-IF2OF2 মাইক্রোলজিক্স 1100, 1200 এবং 1400 এর সাথে সামঞ্জস্যপূর্ণ। তিনটি কন্ট্রোলারই 1762 এক্সপেনশন বাস ফর্ম্যাট ব্যবহার করে। কনফিগার করার আগে নির্দিষ্ট MicroLogix ডকুমেন্টেশনে কন্ট্রোলারের সর্বাধিক সম্প্রসারণ মডিউল গণনা এবং মোট সম্প্রসারণ I/O বাজেট নিশ্চিত করুন।

প্রশ্ন 3: ডিফারেনশিয়াল ইনপুট কী এবং কেন এটি গুরুত্বপূর্ণ?

ডিফারেনশিয়াল ইনপুটগুলি শেয়ার্ড কমনের বিপরীতে পরিমাপের পরিবর্তে চ্যানেল প্রতি দুটি ডেডিকেটেড টার্মিনালের মধ্যে ভোল্টেজের পার্থক্য পরিমাপ করে। এটি সাধারণ-মোড হস্তক্ষেপকে প্রত্যাখ্যান করে — উভয় টার্মিনালেই সমানভাবে উপস্থিত হওয়া শব্দ ডিফারেনশিয়াল পরিমাপে বাতিল হয়ে যায়। ভেরিয়েবল গ্রাউন্ড পটেনশিয়াল, লং ক্যাবল রান, বা সংলগ্ন এসি পাওয়ার ক্যাবলিং সহ পরিবেশে, ডিফারেনশিয়াল ইনপুটগুলি একক-এন্ডেড বিকল্পগুলির তুলনায় সিগন্যালের অখণ্ডতাকে উল্লেখযোগ্যভাবে উন্নত করে।

প্রশ্ন 4: ট্রান্সমিটার ভাল নিশ্চিত হওয়া সত্ত্বেও এনালগ ইনপুট ভুলভাবে পড়ে। কি পরীক্ষা করা উচিত?

মডিউল প্যারামিটারে ইনপুট মোড (ভোল্টেজ বনাম বর্তমান) কনফিগারেশন পরীক্ষা করুন — একটি 4-20mA ট্রান্সমিটারের সাথে সংযুক্ত ভোল্টেজ মোডের জন্য কনফিগার করা একটি ইনপুট ভুল রিডিং তৈরি করে। ট্রান্সমিটারের লুপ সরবরাহ সংযুক্ত এবং পরিসরের মধ্যে রয়েছে তা যাচাই করুন। 4-20mA বর্তমান মোডের জন্য, একটি mA মিটার দিয়ে মডিউল টার্মিনালগুলিতে প্রকৃত লুপ কারেন্ট পরিমাপ করুন; ভুল মডিউল রিডিং সহ টার্মিনালগুলিতে একটি সঠিক পরিমাপ একটি মডিউল ত্রুটি নির্দেশ করে।

প্রশ্ন 5: 1762-IF2OF2 কিভাবে MicroLogix কন্ট্রোলারের সাথে শারীরিকভাবে সংযুক্ত?

মডিউলটি মাইক্রোলজিক্স সম্প্রসারণ মডিউলগুলির সাথে প্রদত্ত রিবন তার এবং সংযোগকারী ব্যবহার করে। এটি কন্ট্রোলার বেস বা সংলগ্ন সম্প্রসারণ মডিউলের পাশে স্ন্যাপ করে এবং এর পাশে বাস সংযোগকারীর মাধ্যমে সংযোগ করে। শুধুমাত্র কন্ট্রোলার বন্ধ করে সম্প্রসারণ মডিউল ইনস্টল করুন এবং সরান।
