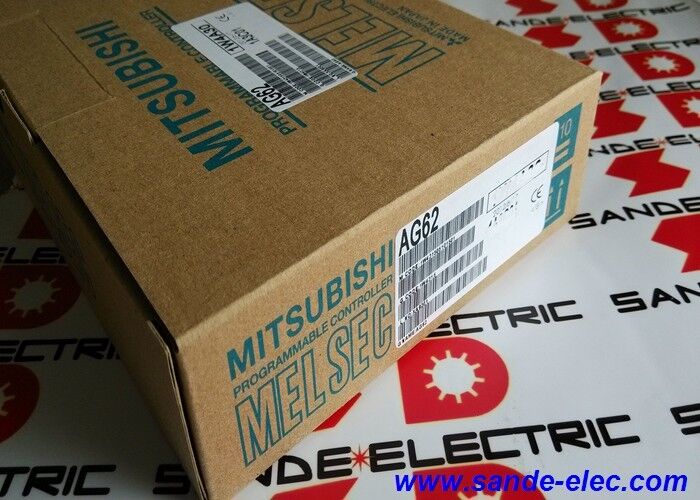

Mitsubishi AG62 PLC সংরক্ষিত I/O মডিউল কার্ড ইউনিট AG-62

AG62∙ Mitsubishi MELSEC-A সিরিজ ডামি মডিউল ∙ QA65B / QA68B এক্সটেনশন বেস ইউনিট / স্লট সুরক্ষা / M4 ফিক্সিং স্ক্রু

একটি ডামি মডিউল কি করে এবং কেন খালি স্লট সুরক্ষা প্রয়োজন

একটি MELSEC-A এক্সটেনশন বেস ইউনিট একাধিক মডিউল স্লট প্রদান করে যা I/O মডিউল, বিশেষ ফাংশন মডিউল এবং যোগাযোগ কার্ড গ্রহণ করে।এটি অসম্ভব যে একটি এক্সটেনশন বেসের সমস্ত স্লটগুলি ভরাট হবে some কিছু স্লট খালি থাকে, হয় কারণ প্রাথমিক ইনস্টলেশনের জন্য এই ক্ষমতা প্রয়োজন হয় না, অথবা কারণ স্থান ভবিষ্যতে সম্প্রসারণের জন্য সংরক্ষিত করা হয়.

একটি খালি মডিউল স্লট ব্যাকপ্লেন সংযোগকারী পিনগুলিকে উন্মুক্ত করে। উন্মুক্ত সংযোগকারীগুলি উত্পাদন পরিবেশে ধুলো, পরিবাহী কণা, আর্দ্রতা এবং মেশিনিং স্ওয়ার্ফ জমা করে।এই দূষণকারীরা যোগাযোগের সেতু তৈরি করতে পারে, বাসে সিগন্যালের অখণ্ডতা হ্রাস করে, বা বিরতিপূর্ণ ত্রুটি সৃষ্টি করে যা দূষণের উত্সের দিকে ফিরে যাওয়া কঠিন।

AG62 ডামি মডিউলটি একটি শক্ত, সঠিক অনুপাতের কভার দিয়ে ফাঁকা স্লটগুলি পূরণ করে।এটি ইনস্টল করা মডিউলগুলির ক্রিয়াকলাপকে প্রভাবিত না করে পরিবেশগত দূষণ থেকে সংযোগকারী এবং স্লটকে রক্ষা করে. বাস স্বাভাবিকভাবে কাজ চালিয়ে যাচ্ছে ∙ ডামি মডিউল শারীরিক স্থান দখল করে কিন্তু কোন ইলেকট্রনিক্স বহন করে না এবং কোন শক্তি গ্রহণ করে না।

মূল বৈশিষ্ট্যাবলী

M4 ফিক্সিং স্ক্রু √ সঠিক টর্ক গুরুত্বপূর্ণ

AG62 বেস ইউনিটের সাথে M4 ফিক্সিং স্ক্রুগুলির সাথে সংযুক্ত হয়, যা 78 ′′ 118 এন-সেমি পর্যন্ত টানানো হয়। এই টর্ক পরিসীমাটি স্বতঃস্ফূর্ত নয় ′′ এটি পরিসীমা যাঃ

• ভেরিয়েবল মডিউল দৃঢ়ভাবে স্লট মধ্যে রাখা যাতে এটি কম্পন অধীনে অবাধে ঝাঁকুনি করতে পারবেন না যথেষ্ট clamping শক্তি প্রদান করে
• বেস ইউনিট এর মাউন্টিং বস মধ্যে M4 থ্রেড strip করতে পারেন যে অতিরিক্ত tightening এড়ায়

একাধিক ডামি মডিউল জুড়ে সামঞ্জস্যপূর্ণ ইনস্টলেশনের জন্য মিডপয়েন্টে (প্রায় 100 এন-সেমি) সেট করা একটি ক্যালিব্রেটেড টর্ক স্ক্রু ড্রাইভার ব্যবহার করুন।উচ্চ কম্পনের পরিবেশে কম টানযুক্ত মডিউলগুলি সময়ের সাথে সাথে আলগা কাজ করতে পারে এবং বেস ইউনিটের গহ্বরে পড়ে যেতে পারে.

অ্যাপ্লিকেশন দৃশ্যকল্প

আংশিক I/O লোড সহ নতুন ইনস্টলেশনঃএকটি মেশিন কন্ট্রোল সিস্টেম চারটি I/O মডিউল সহ একটি QA68B এক্সটেনশন বেস ইনস্টল করে, চারটি স্লট খালি রেখে দেয়। চারটি AG62 ডামি মডিউল বাকি স্লট পূরণ করে,মেশিন অপারেশন চলাকালীন সংযোগকারীগুলিকে সুরক্ষা প্রদান করে যেখানে ধাতব কাটা পরিবেশে শীতল তরল কুয়াশা এবং স্ওয়ার্ফ উপস্থিত থাকে.

ভবিষ্যতে সম্প্রসারণের পরিকল্পনাঃএকজন প্রকৌশলী একটি প্রকল্পের পরবর্তী পর্যায়ে একটি MELSEC-A সিস্টেমে অ্যানালগ ইনপুট মডিউল যোগ করার পরিকল্পনা করছেন। বর্তমান মডিউলগুলি QA65B এর শুধুমাত্র একটি অংশ পূরণ করে।AG62 ডামি মডিউলগুলি দ্বিতীয় পর্যায়ে মডিউলগুলি অর্ডার এবং ইনস্টল না হওয়া পর্যন্ত সংরক্ষিত সম্প্রসারণ স্লটগুলি রক্ষা করে.

রিমোট আই/ও র্যাক সুরক্ষাঃএকটি দূরবর্তী I/O র্যাক একটি গ্রাইন্ডিং মেশিনের কাছে অবস্থিত। এমনকি সম্পূর্ণরূপে কনফিগার করা I/O র্যাকগুলিতে কখনও কখনও অব্যবহৃত স্লট থাকে। AG62 মডিউলগুলি এই স্লটগুলিকে গ্রাইন্ডিং ধুলোর জমে থাকা থেকে রক্ষা করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: AG62 ডামি মডিউল MELSEC-Q বা MELSEC-iQ-R বেস ইউনিটগুলিতে কাজ করবে?

নং. AG62 MELSEC-A সিরিজের জন্য ডিজাইন করা হয়েছে, বিশেষ করে QA65B এবং QA68B এক্সটেনশন বেস ইউনিট। MELSEC-Q এবং MELSEC-iQ-R বেস ইউনিটগুলি বিভিন্ন মডিউল ফর্ম ফ্যাক্টর, স্লট স্পেসিং,এবং সংযোগকারী কনফিগারেশনএই প্ল্যাটফর্মগুলির জন্য ভুয়া মডিউলগুলির Q এবং iQ-R সিরিজের জন্য পৃথক পার্ট নম্বর রয়েছে।

প্রশ্ন ২ঃ AG62 ইনস্টল করা কি সিস্টেমের I/O অ্যাড্রেসিং বা প্রোগ্রামকে প্রভাবিত করে?

না, AG62 কোন ইলেকট্রনিক্স বহন করে না, কোন ব্যাকপ্লেন বর্তমান নেয় না, এবং কোন বাস সংকেত উৎপন্ন করে না।পিএলসি প্রোগ্রাম এবং I/O ঠিকানা কনফিগারেশন ডামি মডিউল উপস্থিতি বা অনুপস্থিতি দ্বারা প্রভাবিত হয় না. ডামি মডিউলটি কেবল বৈদ্যুতিক ফাংশন ছাড়াই একটি যান্ত্রিক গর্ত ভর্তি।

প্রশ্ন ৩ঃ একটি QA65B বা QA68B বেস ইউনিটে কতটি AG62 মডিউল ইনস্টল করা যায়?

একটি একক বেসে AG62 মডিউলগুলির সর্বাধিক সংখ্যা সেই বেসে মোট স্লট সংখ্যা বিয়োগ সক্রিয় I/O বা ফাংশন মডিউলগুলির সংখ্যার সমান।সমস্ত অবশিষ্ট খালি স্লট AG62 ডামি মডিউল দিয়ে সজ্জিত করা উচিতডামি মডিউলগুলির সংখ্যার কোন বৈদ্যুতিক সীমা নেই, তারা ব্যাকপ্লেন বাসের লোডিংয়ে অবদান না রেখে স্লট দখল করে।

প্রশ্ন 4: এক্সটেনশন বেসের পরিবর্তে প্রধান সিপিইউ বেস ইউনিটে AG62 ব্যবহার করা যেতে পারে?

AG62 একটি এক্সটেনশন বেস ইউনিট ডামি মডিউল হিসাবে নির্দিষ্ট করা হয়।ম্যানুয়াল বেস ইউনিট মডেলের সাথে সামঞ্জস্যতা নিশ্চিত করার আগে ম্যানুয়াল বেস ইউনিট এবং এক্সটেনশন বেসগুলি স্লট সংযোগকারী প্রকার বা মাউন্ট আকারের মধ্যে পৃথক হতে পারে. নির্দিষ্ট প্রধান বেস ইউনিটের জন্য রিপেয়ার পার্টস বা আনুষাঙ্গিক তালিকা ব্যবহার করুন সেই ইউনিটের জন্য সঠিক ডামি মডিউল সনাক্ত করতে।

প্রশ্ন 5: AG62 M4 ফিক্সিং স্ক্রুগুলি নির্দিষ্ট টর্কে টানতে সঠিক সরঞ্জামটি কী?

একটি স্ট্যান্ডার্ড #2 ফিলিপস বা জিআইএস নং 2 ক্রস পয়েন্ট স্ক্রু ড্রাইভার সাধারণত MELSEC-A মডিউলগুলিতে ব্যবহৃত M4 প্যান-হেড স্ক্রুগুলির সাথে ফিট করে। পুনরাবৃত্তিযোগ্য টর্ক প্রয়োগের জন্য,একটি টর্ক স্ক্রু ড্রাইভার ব্যবহার করুন যা 100 এন-সিএম (78 ∼ 118 এন-সিএম পরিসরের মধ্যপন্থী) সেট করা আছে. এম 4 ফিক্সিংয়ের জন্য উপযুক্ত একটি ম্যানুয়াল টর্ক স্ক্রু ড্রাইভার সঠিক সরঞ্জাম ∙ টর্ক নিয়ন্ত্রণ ছাড়াই বৈদ্যুতিক স্ক্রু ড্রাইভার ব্যবহার করা উচিত নয়, কারণ তারা সহজেই অতিরিক্ত টানতে পারে।
