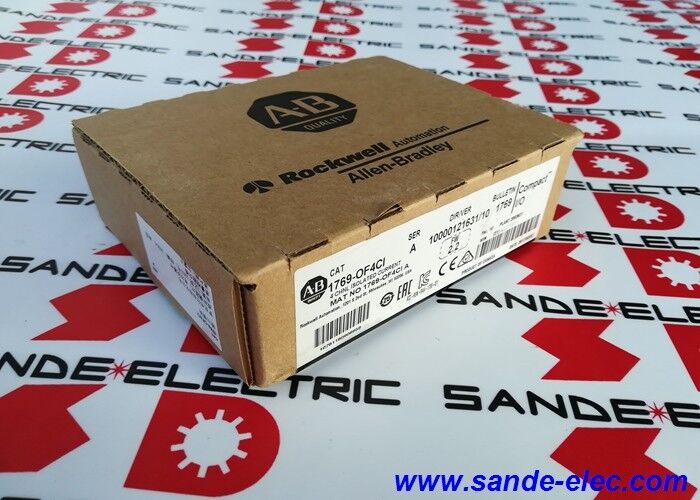

1769-OF4CI AB পিএলসি মডিউল 1769OF4CI

1769-OF4CI | কমপ্যাক্ট I/O 4-চ্যানেল বিচ্ছিন্ন অ্যানালগ বর্তমান আউটপুট — 4–20mA / 110ms / নো ফিল্ড ক্যাল / EGU / PID / MicroLogix 1500 এবং CompactLogix

চারটি স্বতন্ত্রভাবে বিচ্ছিন্ন আউটপুট - কেন এটি গুরুত্বপূর্ণ

স্ট্যান্ডার্ড অ্যানালগ আউটপুট মডিউলগুলি সমস্ত আউটপুট চ্যানেল জুড়ে একটি সাধারণ রেফারেন্স ভাগ করে। যখন চারটি লোড একই সাধারণের সাথে সংযুক্ত হয়, তখন লোড সার্কিটের মধ্যে একটি সাধারণ-মোড ভোল্টেজের পার্থক্য আউটপুট জুড়ে দেখা যায় — এটি গ্রাউন্ড লুপ কারেন্ট তৈরি করতে পারে যা অ্যাকচুয়েটরগুলিতে সংকেত ত্রুটি হিসাবে প্রদর্শিত হয়।

1769-OF4CI পৃথক চ্যানেল বিচ্ছিন্নতার সাথে এটিকে সম্বোধন করে। চারটি চ্যানেলের প্রতিটি অন্য চ্যানেল থেকে গ্যালভানিক্যালি বিচ্ছিন্ন। এই মডিউলের সাথে সংযুক্ত চারটি ফিল্ড ডিভাইসের মধ্যে একটি স্থল সম্ভাব্য পার্থক্য কোনো চ্যানেলের আউটপুটকে দূষিত করে না। ইনস্টলেশনের জন্য যেখানে ফিল্ড ডিভাইস — কন্ট্রোল ভালভ, ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ, পজিশনার — মেশিন বা প্রক্রিয়া জুড়ে বিভিন্ন গ্রাউন্ড রেফারেন্স থাকে, স্বতন্ত্রভাবে বিচ্ছিন্ন আউটপুট বাহ্যিক সংকেত আইসোলেটরগুলির হার্ডওয়্যার সমাধানকে দূর করে।

কী স্পেসিফিকেশন

চারটি ডেটা ফরম্যাট বিকল্প — আউটপুট যা প্রোগ্রামের প্রয়োজন

বেশিরভাগ অ্যানালগ আউটপুট মডিউল প্রোগ্রাম থেকে একটি কাঁচা পূর্ণসংখ্যা গ্রহণ করে এবং এটিকে কারেন্টে রূপান্তর করে। 1769-OF4CI তিনটি উচ্চ-স্তরের বিন্যাস বিকল্প যোগ করে যা প্রোগ্রামারকে আউটপুট সেটপয়েন্ট প্রকাশ করার সবচেয়ে স্বাভাবিক উপায় বেছে নিতে দেয়:

কাঁচা/আনুপাতিক:একটি 16-বিট পূর্ণসংখ্যা সরাসরি আউটপুট স্প্যানে ম্যাপ করে। পূর্ণসংখ্যার মান হিসাবে বর্তমান আউটপুট গণনা করে এমন প্রোগ্রামগুলির জন্য স্ট্যান্ডার্ড।

ইঞ্জিনিয়ারিং ইউনিট (EGU):প্রোগ্রামটি ইঞ্জিনিয়ারিং ইউনিটে মান পাঠায় — বার, °C, m³/h, বা যেকোনো কাস্টম ইউনিট। কনফিগার করা সর্বনিম্ন/সর্বোচ্চ ম্যাপিং ব্যবহার করে মডিউলটি EGU থেকে বর্তমান পর্যন্ত স্কেল করে। প্রোগ্রামের একটি স্কেলিং গণনার প্রয়োজন নেই।

পিআইডির জন্য স্কেল করা হয়েছে:আউটপুট পিআইডি নির্দেশের সিভি (কন্ট্রোল ভেরিয়েবল) আউটপুটের সাথে সরাসরি সংযোগ করে। মডিউলটি PID-এর আউটপুট শতাংশে (0–100%) গ্রহণ করে এবং এটিকে বর্তমান পরিসরে রূপান্তর করে — PID নির্দেশের আউটপুট অতিরিক্ত স্কেলিং যুক্তি ছাড়াই সরাসরি অ্যানালগ আউটপুট চালায়।

সম্পূর্ণ পরিসরের শতাংশ:প্রোগ্রামটি একটি শতাংশ (0-100%) পাঠায় এবং মডিউল এটিকে কনফিগার করা বর্তমান পরিসরে রূপান্তর করে। ইন্টারফেসের জন্য দরকারী যেখানে আউটপুট ক্ষমতার শতাংশ প্রাকৃতিক অভিব্যক্তি।

অ্যাপ্লিকেশন দৃশ্যকল্প

মাল্টি-জোন প্রবাহ নিয়ন্ত্রণ:চারটি স্বাধীন প্রক্রিয়া শাখায় চারটি কন্ট্রোল ভালভ, প্রতিটি একটি ভিন্ন স্থল সম্ভাবনার উল্লেখ করে। 1769-OF4CI ভালভ প্রতি একটি বিচ্ছিন্ন আউটপুট প্রদান করে — ভালভ অ্যাকচুয়েটর বডিগুলির মধ্যে সম্ভাব্য পার্থক্য নির্বিশেষে কোনও আন্তঃ-চ্যানেল হস্তক্ষেপ নেই।

পিআইডি তাপমাত্রা লুপ:একটি একক 1769-OF4CI এর মাধ্যমে একটি CompactLogix প্রোগ্রাম আউটপুটে চারটি ফার্নেস জোন তাপমাত্রা পিআইডি লুপ করে। স্কেলড-ফর-পিআইডি ফর্ম্যাট প্রতিটি পিআইডি নির্দেশের সিভি আউটপুটকে মধ্যবর্তী স্কেলিং লজিক ছাড়াই সরাসরি একটি মডিউল চ্যানেল চালানোর অনুমতি দেয়।

মিশ্র ভিএফডি গতির উল্লেখ:চারটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ একটি মডিউল থেকে অ্যানালগ 4–20mA গতির রেফারেন্স গ্রহণ করে। ড্রাইভগুলি একটি সাধারণ এসি সরবরাহ ভাগ করতে পারে তবে বিভিন্ন সিগন্যাল গ্রাউন্ড রেফারেন্স থাকতে পারে — স্বতন্ত্র বিচ্ছিন্নতা পার্থক্যটি পরিচালনা করে।

FAQ

প্রশ্ন 1: 1769-OF4CI চ্যানেলগুলি কি একই মডিউলে 0-20mA এবং 4-20mA সংকেত মিশ্রিত করতে পারে?

হ্যাঁ। প্রতিটি চ্যানেল 0-20mA বা 4-20mA আউটপুট পরিসরের জন্য পৃথকভাবে কনফিগারযোগ্য। চ্যানেল 0 একটি কন্ট্রোল ভালভের জন্য 4–20mA এ সেট করা যেতে পারে যখন চ্যানেল 1 একটি ভিন্ন অ্যাকচুয়েটর ধরনের জন্য 0–20mA-এর জন্য কনফিগার করা হয়। প্রোগ্রামিং সফ্টওয়্যারের মধ্যে মডিউলের I/O কনফিগারেশনে রেঞ্জ সেটিং তৈরি করা হয়।

প্রশ্ন 2: 8 এর পাওয়ার সাপ্লাই ডিসটেন্স রেটিং এর তাৎপর্য কি?

কমপ্যাক্ট I/O মডিউল কন্ট্রোলারের স্থানীয় পাওয়ার বাস থেকে পাওয়ার আঁকে। 8-এর পাওয়ার সাপ্লাই ডিসট্যান্স রেটিং নির্দেশ করে যে 1769-OF4CI কমপ্যাক্ট I/O ব্যাঙ্কের পাওয়ার সাপ্লাই মডিউল থেকে কত দূরে অবস্থান করা যেতে পারে। একটি উচ্চ রেটিং মানে বাস থেকে বৃহত্তর বর্তমান ড্র - অবস্থানের সীমা নিশ্চিত করে যে মডিউলের স্লটে বাসের ভোল্টেজ স্পেসিফিকেশনের মধ্যে থাকে। সেই অনুযায়ী কমপ্যাক্ট I/O র্যাকের মধ্যে মডিউল স্লট অবস্থানের পরিকল্পনা করুন।

Q3: 1769-OF4CI ব্যাকওয়ার্ড কি সিরিজ A এবং সিরিজ B কন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ?

মডিউল নিজেই সিরিজ A এবং সিরিজ B উপাধিতে আসে। 1769-OF4CI-এর উভয় সিরিজই তালিকাভুক্ত কন্ট্রোলারের (MicroLogix 1500 এবং CompactLogix) সাথে কার্যকরীভাবে সামঞ্জস্যপূর্ণ। সিরিজ উপাধি হার্ডওয়্যার সংশোধন প্রতিফলিত করে; মডিউলের প্রোগ্রামিং ইন্টারফেস এবং ডেটা ফরম্যাট কনফিগারেশন সিরিজের মধ্যে একই।

প্রশ্ন 4: 1769-OF4CI এর সাথে কোন তামার তারের গেজ ব্যবহার করা উচিত?

মডিউলটি কপার-90 AWG তারকে নির্দিষ্ট করে — 90°C নিরোধক তাপমাত্রা ক্লাসে রেট করা স্ট্যান্ডার্ড কপার কন্ডাক্টর। AWG আকার নির্বাচন তারের চালানোর দৈর্ঘ্য এবং 4-20mA লুপের উপর গ্রহণযোগ্য ভোল্টেজ ড্রপের উপর নির্ভর করে। 300 মিটার পর্যন্ত সাধারণ ইন্সট্রুমেন্ট-টু-প্যানেল রানের জন্য, AWG 18 থেকে AWG 22 সলিড বা স্ট্র্যান্ডেড কপার কন্ডাক্টর সাধারণত ব্যবহৃত হয়। EMC হস্তক্ষেপ কমাতে অ্যানালগ সিগন্যাল ওয়্যারিংয়ের জন্য ঢালযুক্ত টুইস্টেড-পেয়ার তার ব্যবহার করুন।

প্রশ্ন 5: 1769-RD প্রতিস্থাপন দরজা কি জন্য ব্যবহৃত হয়?

1769-RD হল 1769-OF4CI এর সামনের অ্যাক্সেস কভারের প্রতিস্থাপন দরজার কভার। সামনের দরজাটি বন্ধ থাকা অবস্থায় মডিউলের তারের টার্মিনালগুলিকে ঢেকে রাখে এবং দুর্ঘটনাজনিত যোগাযোগ বা দূষণ থেকে রক্ষা করে। যদি দরজাটি ক্ষতিগ্রস্ত বা ভাঙ্গা হয়, 1769-RD একটি সরাসরি প্রতিস্থাপন প্রদান করে যা সম্পূর্ণ মডিউলটি প্রতিস্থাপন না করেই মডিউলের যান্ত্রিক সুরক্ষা পুনরুদ্ধার করে।
