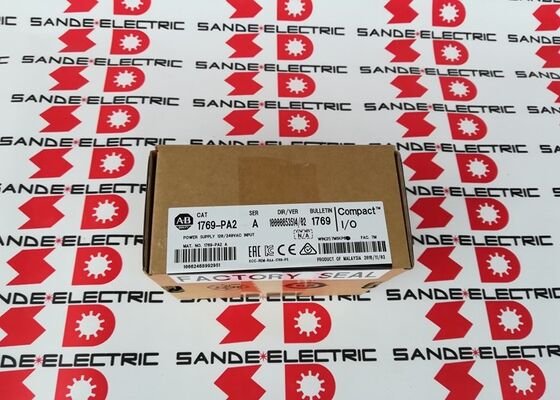

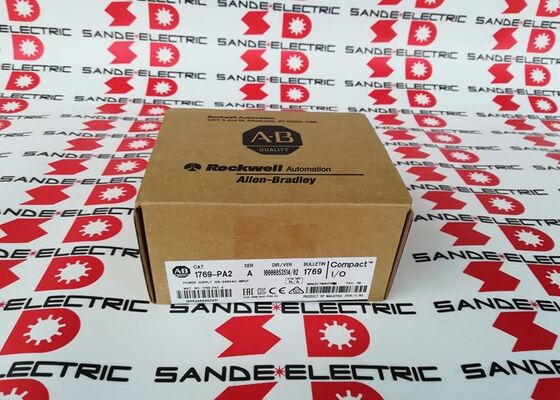

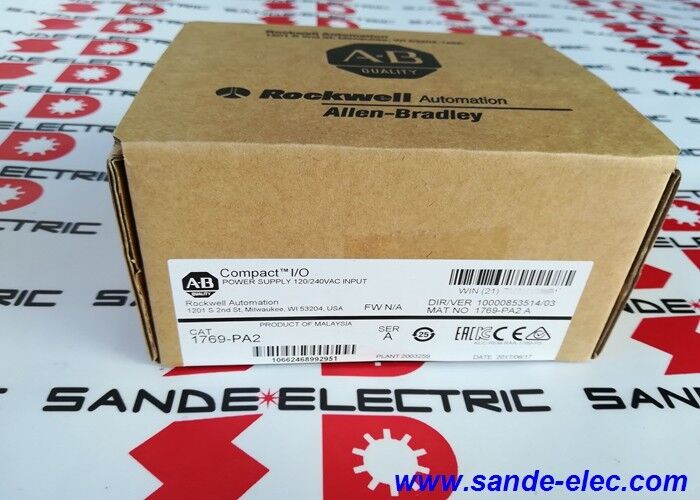

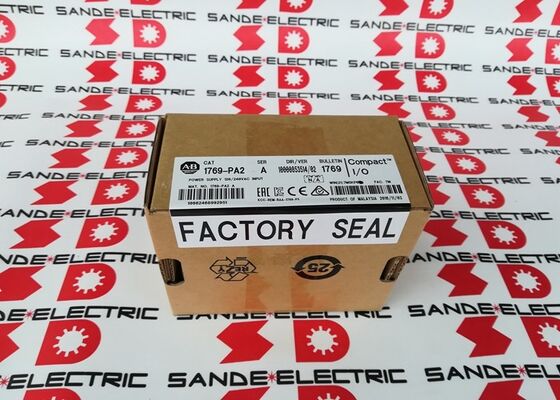

নতুন AB 1769-PA2 কমপ্যাক্ট লজিক্স পাওয়ার সাপ্লাই 1769PA2 বক্সে

অ্যালেন-ব্র্যাডলি ১৭৬৯-পিএ২। কম্প্যাক্ট আই/ও এসি পাওয়ার সাপ্লাই মডিউল ৮৫/২৬৫ ভোল্ট এসি/২.০ এ @ ৫ ভোল্ট ডিসি/০.৮ এ @ ২৪ ভোল্ট ডিসি/১৬ মডিউল ক্ষমতা

1769 কমপ্যাক্ট আই/ও ব্যাংকের জন্য পাওয়ার সাপ্লাই

1769-PA2 হল অ্যালান-ব্র্যাডলির 1769 কমপ্যাক্ট I/O সিস্টেমের জন্য এসি-ইনপুট পাওয়ার সাপ্লাই মডিউল।1769 কমপ্যাক্ট I / O মডিউলগুলির প্রতিটি ব্যাংকের একটি পাওয়ার সাপ্লাই প্রয়োজন এটি এমন একটি মডিউল যা প্যানেলের নেটওয়ার্ক এসি সরবরাহকে 5V DC এবং 24V DC তে রূপান্তর করে যা কমপ্যাক্ট I / O মডিউলগুলি পরিচালনা করতে প্রয়োজন.

পাওয়ার সাপ্লাইমডিউল দূরত্ব রেটিং 8তার পাওয়ার বিতরণের দূরত্ব নির্ধারণ করেঃ বাম দিকে 8 টি I / O মডিউল এবং ডানদিকে 8 টি ¢ মোট 16 টি মডিউল প্রতি পাওয়ার সাপ্লাই ব্যাংকে। 16 টিরও বেশি মডিউল সহ একটি ব্যাংকের জন্য,অথবা যখন পাওয়ার ক্যাপাসিটি ১৬টি মডিউল পৌঁছানোর আগে অতিক্রম করা হয়, ব্যাংক প্রসারিত করার জন্য একটি অতিরিক্ত পাওয়ার সাপ্লাই যোগ করা হয়।

বর্তমান দুটি রেলের মধ্যে বিভক্তঃ2.0A 5V DC এমডিউল লজিক এবং ব্যাকপ্লেন যোগাযোগ (আই/ও মডিউল ইলেকট্রনিক্স) চালায়।0.8A 24V DC এপাওয়ার ২৪ ভোল্ট ডিসি ফিল্ড ডিভাইস এবং I/O মডিউলগুলির সাথে সংযুক্ত আউটপুট সার্কিট।ব্যাংকের প্রতিটি মডিউল তার স্পেসিফিকেশন অনুযায়ী উভয় রেল থেকে উত্তোলন করে। ব্যাংকের সমস্ত মডিউল জুড়ে মোট উত্তোলন উভয় রেলের এই সীমা অতিক্রম করতে পারে না।.

A wide input voltage range (85–265V AC) and a recessed slide switch for selecting 120V or 240V nominal operation makes the 1769-PA2 compatible with both North American and international panel supply standards without additional transformers.

মূল বৈশিষ্ট্যাবলী

ব্যাকপ্লেন সংযোগ ️ কোন তারের প্রয়োজন নেই

1769-PA2 মডিউলটির বাম এবং ডান দিকে নির্মিত একটি জিহ্বা-এবং-গ্রিভ সাইড লকিং প্রক্রিয়াটির মাধ্যমে 1769 কমপ্যাক্ট I / O ব্যাকপ্লেনে সংযুক্ত হয়।মডিউল স্লাইড এবং সংলগ্ন I/O মডিউল বা নিয়ামক মধ্যে লক, এবং ব্যাকপ্লেন শক্তি এবং বাস সংযোগ এই পার্শ্ব সংযোগকারী মাধ্যমে তৈরি করা হয়. কোন তারের, jumpers,অথবা ব্যাংকের মধ্যে শক্তি বিতরণের জন্য মডিউলগুলির মধ্যে তারের প্রয়োজন ¢ পার্শ্ব সংযোগকারীগুলি এটি পরিচালনা করে.

এই একই পাশের সংযোগকারী প্রক্রিয়াটি পাওয়ার সাপ্লাইকে তার বাম এবং ডান দিকে একযোগে ইনস্টল করা I/O মডিউলগুলিতে উভয় দিক থেকে শক্তি বিতরণ করতে দেয়,প্রতি পাশের ৮ মডিউল দূরত্ব পর্যন্ত.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 1769-PA2 এবং 1769-PA4 এর মধ্যে পার্থক্য কী?

উভয়ই এসি-ইনপুট 1769 কমপ্যাক্ট I / O পাওয়ার সাপ্লাই। PA2 5V ডিসিতে 2.0A এবং 24V ডিসিতে 0.8A সরবরাহ করে। PA4 5V ডিসিতে 4.0A এবং 24V ডিসিতে 2.0A সরবরাহ করে।বৃহত্তর ব্যাংকগুলির জন্য PA4 ব্যবহার করুন উচ্চতর মোট মডিউল বর্তমান ড্রপ, অথবা যেখানে 24V DC ক্ষেত্রের শক্তির প্রয়োজন 0.8A অতিক্রম করে। ব্যাংকের সমস্ত মডিউলগুলির মোট 5V এবং 24V খরচ নির্দিষ্ট করার আগে গণনা করুন।

প্রশ্ন 2: 1769-PA2 এ 120V/240V ইনপুট নির্বাচন কীভাবে করা হয়?

মডিউলের সামনের বা উপরের অংশে একটি অভ্যন্তরীণ স্লাইড সুইচ (দুর্ঘটনাক্রমে স্যুইচিং রোধ করার জন্য একটি স্ক্রু ড্রাইভারের সাথে অ্যাক্সেসযোগ্য) 120V এবং 240V এসি নামমাত্র ইনপুটের মধ্যে নির্বাচন করে।এই সুইচটি পরীক্ষা করুন এবং নেট পাওয়ার সংযোগ করার আগে প্যানেলের সরবরাহ ভোল্টেজ মেলে সেট করুন. বিস্তৃত 85 ′′ 265V এসি ইনপুট পরিসীমা মানে মডিউল নামমাত্র সেটিং উভয় কাছাকাছি উল্লেখযোগ্য ভোল্টেজ পরিবর্তন সহ্য করে।

প্রশ্ন ৩ঃ ব্যাংকের ১০টি I/O মডিউল আছে ∙ একটি 1769-PA2 কি সেগুলোর সবগুলোতে বিদ্যুৎ সরবরাহ করতে পারে?

প্রতি পাশের ৮টি মডিউলের দূরত্ব বিদ্যুৎ সরবরাহের শারীরিক পরিধিকে সীমাবদ্ধ করে, শুধু বর্তমান ক্ষমতা নয়।নবম এবং দশম মডিউল দূরত্বের সীমা অতিক্রম করে এবং পর্যাপ্ত শক্তি পায় না. পাওয়ার সাপ্লাই 8 মডিউল দূরবর্তী মডিউল উভয় দিকের মধ্যে স্থাপন করুন, বা ব্যাংক প্রসারিত করার জন্য একটি দ্বিতীয় পাওয়ার সাপ্লাই যোগ করুন। ব্যাংক যেখানে মোট বর্তমান ড্রয়ার এছাড়াও 2 কাছাকাছি।0A 5V DC বা 0 এ.8A 24V DC এ, বর্তমান বাজেটও যাচাই করুন।

প্রশ্ন ৪ঃ ১৭৬৯-পিএ-২ এর কি ওভারলোড বা শর্ট সার্কিট সুরক্ষা আছে?

হ্যাঁ। একটি অভ্যন্তরীণ ফিউজ (উইকম্যান ১৯১৯৫-৩.১৫এ বা সমতুল্য) এসি ইনপুটের উপর শর্ট সার্কিট এবং ওভারলোড সুরক্ষা সরবরাহ করে। ফিউজ একটি অভ্যন্তরীণ উপাদান। এটি ক্ষেত্রের ব্যবহারকারীর দ্বারা প্রতিস্থাপনযোগ্য নয়।যদি ফিউজটি একটি আপস্ট্রিম ফ্যাক্ট দ্বারা ফুঁ দেওয়া হয়, পাওয়ার সাপ্লাই প্রতিস্থাপন বা কারখানার সার্ভিস প্রয়োজন। প্রতিস্থাপন মডিউল ইনস্টল করার আগে ওভারলোড বা শর্ট সার্কিট মূল কারণ মোকাবেলা।

প্রশ্ন 5: 1769-PA2 কি কমপ্যাক্ট লজিক্স এবং মাইক্রোলজিক্স সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?

হ্যাঁ. 1769-PA2 1769 কম্প্যাক্ট I/O মডিউলগুলিকে কমপ্যাক্ট লজিক্স এবং মাইক্রোলজিক্স 1500 উভয় কনফিগারেশনে চালিত করে। মাইক্রোলজিক্স 1500 এর জন্য, Compact I/O expansion banks require a 1769 power supply unless the modules are mounted directly adjacent to the MicroLogix 1500 base unit (which provides its own power to the directly adjacent modules). মাইক্রোলজিক্স 1500 বা কমপ্যাক্টলজিক্স সিস্টেম ডিজাইন ডকুমেন্টেশন থেকে নির্দিষ্ট পাওয়ার সাপ্লাই প্রয়োজনীয়তা নিশ্চিত করুন।
