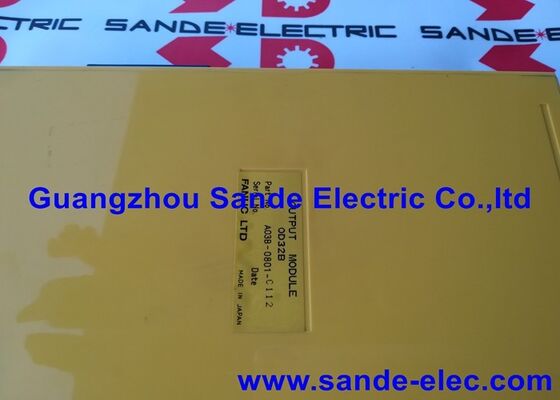

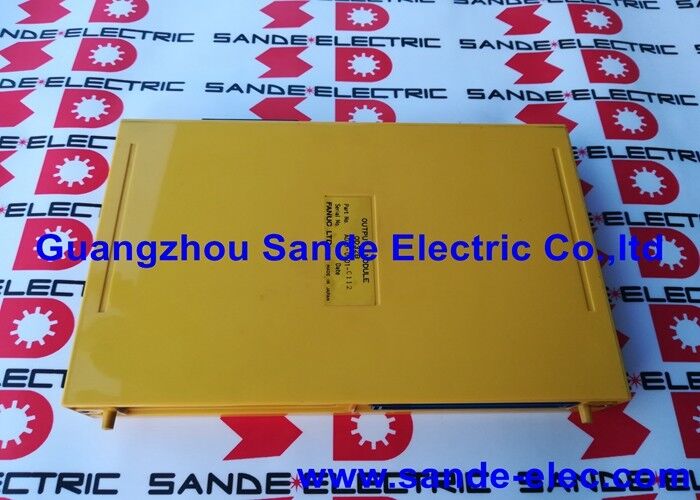

Fanuc আউটপুট মডিউল A03B-0801-C112 A03B0801C112 AO3B-O8O1-C112 USED

FANUC A03B-0801-C112∙ OD32B 32-পয়েন্ট ডিসি ডিজিটাল আউটপুট মডিউল

সিরিজ 10/11/15 পিএলসি ব্যাকপ্লেনের জন্য 32-চ্যানেল ডিসি আউটপুট

A03B-0801-C112 হল FANUC এর সিরিজ 10, 11 এবং 15 সিএনসি সিস্টেমে ব্যবহৃত পিএলসি ব্যাকপ্লেনের জন্য OD32B মডেল ডিজিটাল আউটপুট মডিউল।এটি 32 টি স্বাধীন ডিসি আউটপুট চ্যানেল সরবরাহ করে each প্রতিটি সোলিনয়েড ভালভ চালাতে সক্ষম, রিলে কয়েল, ইন্ডিকেটর ল্যাম্প, এবং অন্যান্য 24 48V DC actuators পর্যন্ত 0.25A প্রতি বিন্দুতে।

A03B-0801 I/O সিস্টেম আর্কিটেকচারে, OD32B আউটপুট মডিউল সরাসরি PLC I/O বেস ইউনিটের সাথে ইনপুট মডিউল, অ্যানালগ মডিউল এবং অন্যান্য I/O ফাংশন মডিউলগুলির সাথে প্লাগ করে।মডিউল এর 32 আউটপুট CNC এর PMC (প্রোগ্রামযোগ্য মেশিন নিয়ামক) সিঁড়ি লজিক প্রোগ্রাম সংযোগযখন PMC একটি আউটপুট চ্যানেল ON কমান্ড, সংশ্লিষ্ট আউটপুট ট্রানজিস্টর সক্রিয় এবং ক্ষেত্র লোড ড্রাইভ।

OD32B নামকরণ হল A03B-0801 সিরিজের আউটপুট মডিউল পরিবারের মধ্যে মডিউল সনাক্তকারী। সংলগ্ন রূপগুলি বিভিন্ন আউটপুট গণনা এবং ভোল্টেজ রেটিংগুলিকে কভার করে। 0.25A / পয়েন্ট স্পেসিফিকেশন পরিবারের মধ্যে তার অবস্থান নির্ধারণ করে। অভ্যন্তরীণ PCB 16B-1310-0090 OD32B মডিউল হাউজের ভিতরে স্থায়ীভাবে একত্রিত হয় এবং একটি পৃথক স্টক আইটেম হিসাবে উপলব্ধ নয়.

মূল বৈশিষ্ট্যাবলী

0.২৫এ পয়েন্ট প্রতি √ আউটপুট বর্তমান এবং লোড নির্বাচন

0.25A প্রতি পয়েন্ট বর্তমানের সীমা সর্বাধিক লোড নির্ধারণ করে যা প্রতিটি আউটপুট চ্যানেল দ্বারা সরাসরি চালিত হতে পারে। স্ট্যান্ডার্ড 24V ডিসি রিলে কয়েল সাধারণত এই সীমাতে 20 ′′ 100mA ′′ ড্রাইভ করে।কমপ্যাক্ট শিল্পের জন্য 30mA থেকে 200mA পর্যন্ত সোলিনয়েড ভালভ. ইন্ডিকেটর ল্যাম্পগুলি 20 ~ 50mA আঁকে। মডিউল আউটপুট থেকে সরাসরি চালিত হওয়ার পরিবর্তে প্রতি চ্যানেলে 0.25A এর বেশি লোডগুলি একটি ইন্টারপোজিং রিলেয়ের মাধ্যমে স্যুইচ করা উচিত।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন FANUC CNC প্রজন্ম A03B-0801-C112 ব্যবহার করে?

OD32B আউটপুট মডিউলটি FANUC সিরিজ 10, 11 এবং 15 CNC সিস্টেমের জন্য নিশ্চিত করা হয়েছে, যা A03B-0801 মডুলার I/O ব্যাকপ্লেন আর্কিটেকচার ব্যবহার করেছে।এটি জিরো সি (সিরিজ 0-সি) আই/ও সিস্টেমের সাথে সামঞ্জস্যপূর্ণ নয়, আই-সিরিজ আই/ও লিংক সিস্টেম, বা অন্যান্য ফ্যানুক প্রজন্ম যা বিভিন্ন আই/ও আর্কিটেকচার ব্যবহার করে।

প্রশ্ন ২ঃ A16B-1310-0090 অভ্যন্তরীণ PCB আলাদাভাবে পাওয়া যায়?

A16B-1310-0090 হল A03B-0801-C112 মডিউলের ভিতরে স্থায়ীভাবে একত্রিত একটি উপাদান।এটি একটি স্ট্যান্ডার্ড পৃথক খুচরা যন্ত্রাংশ হিসাবে উপলব্ধ নয় সম্পূর্ণ A03B-0801-C112 মডিউল প্রতিস্থাপন ইউনিটএকটি ব্যর্থ মডিউলের উপাদান স্তরের মেরামত করার জন্য, বিশেষজ্ঞ FANUC সিরিজ 15 মেরামত পরিষেবাগুলি মডিউলের অভ্যন্তরীণ বোর্ডটি উত্স বা পুনর্নির্মাণ করতে সক্ষম হতে পারে।

প্রশ্ন 3: কোন লক্ষণগুলি OD32B আউটপুট মডিউলের ব্যর্থতার ইঙ্গিত দেয়?

নির্দিষ্ট আউটপুট চ্যানেলগুলি যা নিশ্চিত PMC কমান্ড সত্ত্বেও সক্রিয় হয় না, যা CNC এর PMC I/O মনিটরের ডায়াগনস্টিক স্ক্রিনে দৃশ্যমান, মডিউলের অভ্যন্তরে ব্যর্থ আউটপুট ট্রানজিস্টরগুলির দিকে নির্দেশ করে।যদি পার্শ্ববর্তী আউটপুটগুলির একটি গ্রুপ একই সাথে ব্যর্থ হয়, এই গ্রুপের জন্য ভাগ করা শক্তি বা ড্রাইভ সার্কিট ব্যর্থ হয়েছে। যদি সমস্ত 32 আউটপুট অকার্যকর হয়, মডিউলের প্রধান শক্তি ইনপুট বা ব্যাকপ্লেন সংযোগটি প্রথমে যাচাই করা উচিত।

প্রশ্ন ৪ঃ A03B-0801-C112 এর প্রতিস্থাপন কি PMC প্রোগ্রামকে প্রভাবিত করে?

না. পিএমসি সিঁড়ি প্রোগ্রামটি সিএনসির প্রধান মেমরিতে সংরক্ষণ করা হয়, I / O আউটপুট মডিউলে নয়। মডিউলটি প্রতিস্থাপন করা একটি নতুন আউটপুট ইন্টারফেস ইনস্টল করে; পিএমসি প্রোগ্রাম অপরিবর্তিত থাকে।প্রতিস্থাপনের পর, মেশিনটি উৎপাদন শুরু করার আগে PMC I/O মনিটর থেকে প্রত্যেকটি পরীক্ষা করে সমস্ত আউটপুট চ্যানেল সঠিকভাবে সক্রিয় হয়েছে কিনা তা যাচাই করুন।

প্রশ্ন ৫ঃ এ০৩বি-০৮০১-সি১১২ এর উত্স কোথায়?

FANUC সিরিজ 10/11/15 I/O মডিউল পরবর্তি বাজারের মাধ্যমে FANUC সিরিজ 15 CNC বিশেষজ্ঞ, পরীক্ষিত অতিরিক্ত সরবরাহকারী এবং I/O মডিউল মেরামত সেবা।মডিউলের নিজস্ব লেবেল থেকে A03B-0801-C112 (OD32B) নিশ্চিত করুন. সংলগ্ন A03B-0801 আউটপুট ভেরিয়েন্ট বিভিন্ন I/O গণনা এবং ভোল্টেজ ক্লাস আছে।
